基本的信号——复指数序列

其matlab代码如下：

%复指数序列 x(n)=e^((a+jw)*n)
n=0:50;                            %定义序列自变量的变化范围
A=3;a=-1/9;b=pi/5;                 %定义复指数函数的部分系数
x=A*exp((a+i*b)*n);                %生成一个复复指数函数
subplot(2,2,1)                     %开辟一个绘图区域
stem(n,real(x),'fill');            %绘制复指数函数的实部
grid on;                           %显示网格线
axis([0 30 -2 2]);                 %限制横纵坐标范围
xlabel('n');                       %给横坐标命名
ylabel('x(n)');                    %给纵坐标命名
title('实部')                      %给整个图形定义一个标题

subplot(2,2,2)                     %开辟一个绘图区域
stem(n,imag(x),'fill');            %绘制复指数函数的虚部
grid on;                           %显示网格线
axis([0 30 -2 2]);                 %限制横纵坐标范围
xlabel('n');                       %给横坐标命名
ylabel('x(n)');                    %给纵坐标命名
title('虚部');                     %给整个图形定义一个标题

subplot(2,2,3)                     %开辟一个绘图区域
stem(n,abs(x),'fill');             %绘制复指数函数的模
grid on;                           %显示网格线
axis([0 30 -2 2]);                 %限制横纵坐标范围
xlabel('n');                       %给横坐标命名
ylabel('x(n)');                    %给纵坐标命名
title('模');                       %给整个图形定义一个标题

subplot(2,2,4)                     %开辟一个绘图区域
stem(n,angle(x),'fill');           %绘制复指数函数的相角
grid on;                           %显示网格线
axis([0 30 -2 2]);                 %限制横纵坐标范围
xlabel('n');                       %给横坐标命名
ylabel('x(n)');                    %给纵坐标命名
title('相角');                     %给整个图形定义一个标题

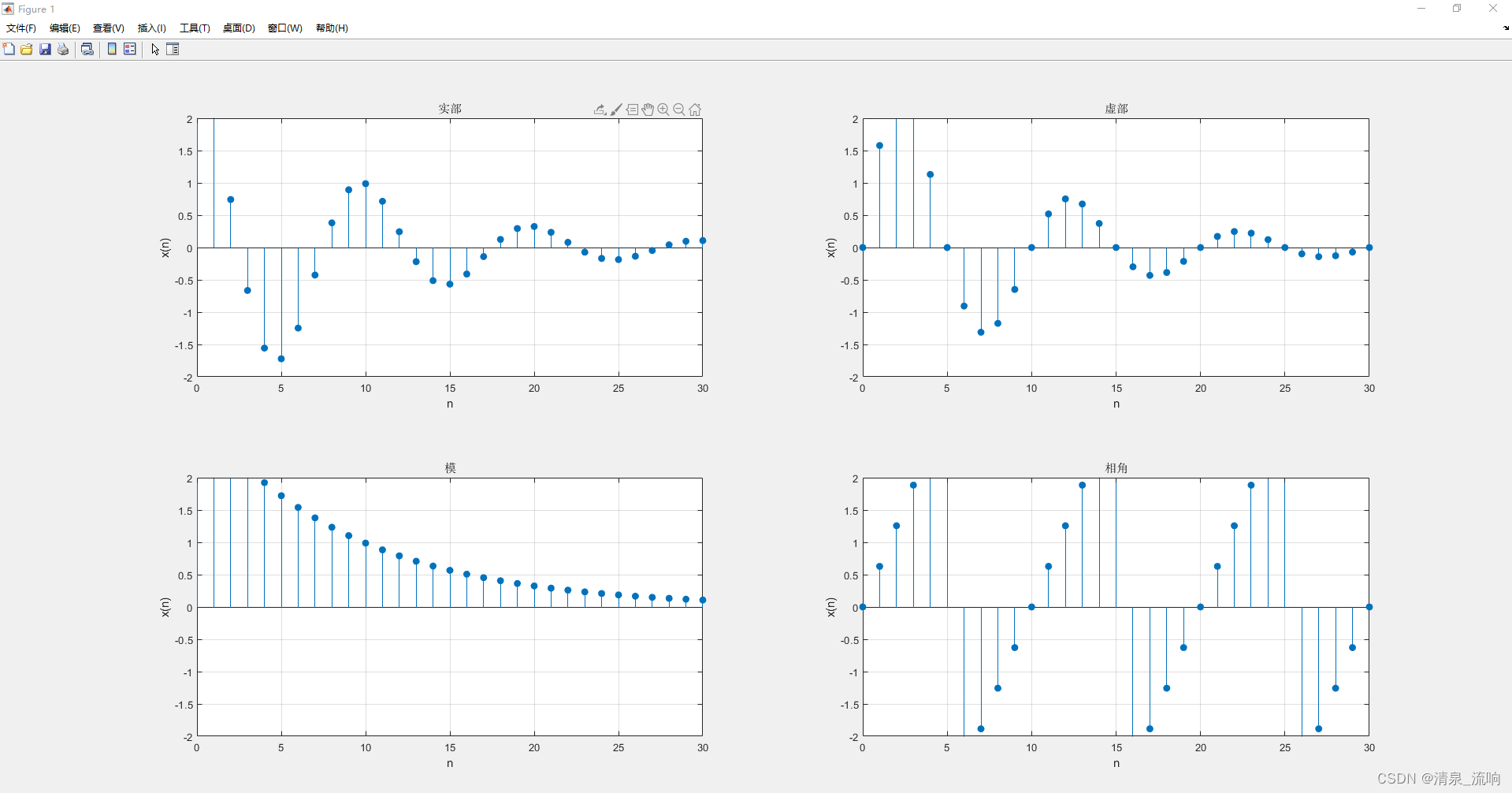

运行结果如下：
