32.768K晶振通过CD4060分频后频率过高

一.

刚学数电时序逻辑，萌生了个想做电子钟的念头，计数和显示部分还好，就是晶振搞了一会。

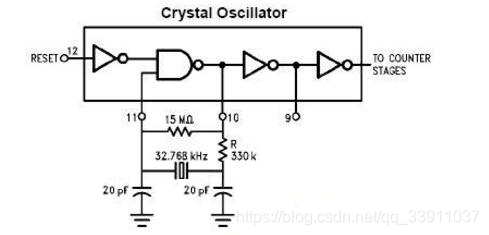

32.768K晶振用的CD4060振荡和分频电路图如下：

二、

上电后发现时间过得飞快，用示波器量10脚的波形在不停地跳动，即便是调整触发电平也无法使波形稳定显示。
考虑到可能是波形上有不干净的细微波形抖动导致的触发不稳定；

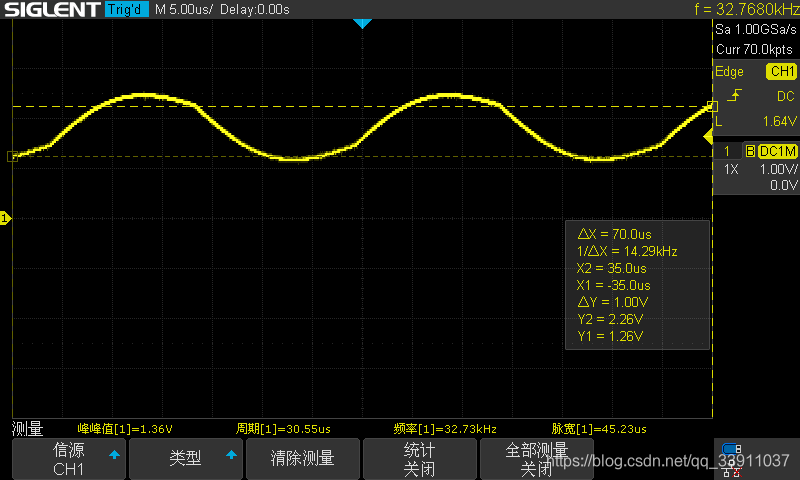

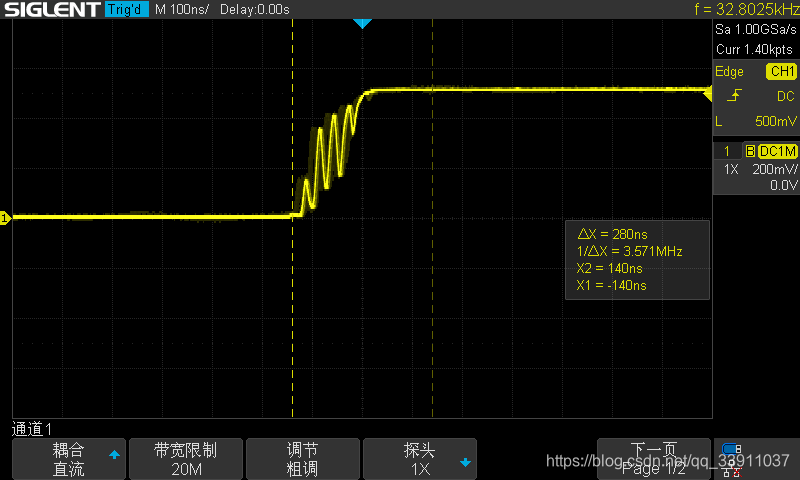

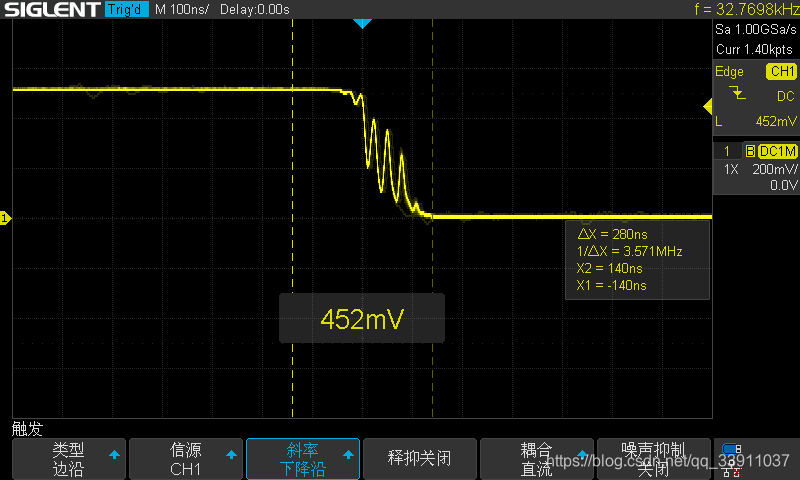

拉大示波器的时基后，在波形的上升沿和下降沿处发现抖动：

三、

由于我不清楚怎么去描述这种现象，无法在网上找到合适的解决方法，我尝试在10脚处对地接一个103电容，确实能把这个抖动波消除：

但这却引来了一个新问题，由于103电容的原因，每次上电后晶振不易起振，需要用手摸一下电路才能正常震荡。

四、

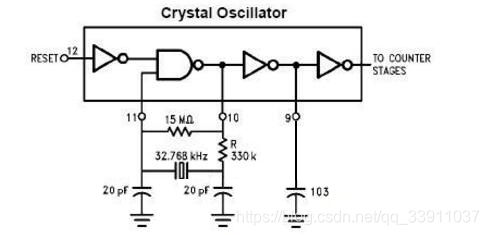

看来对地接电容的方案确实凑效，但是这个电容又不能影响到晶振起振，于是我把电容改接到9脚上：

这个时钟总算是正常跑起来了。

五、

经过了一天的观察，发现这个钟每过几个钟就会快上一秒，原因就是目前晶振出来的频率是32.7694kHz，而4060和4040组合起来对该频率进行32768分频（2^15），
每秒快了多少：t1=32769.4/32768-1s=42.7us
多久累积起来导致快一秒：t2=1s/42.7us=23405.7s
也就是差不多6个小时就会快一秒，

将晶振一边的负载电容换成可调的，调节该电容使晶振频率更加接近于32.768kHz，就能让时间走得更准：

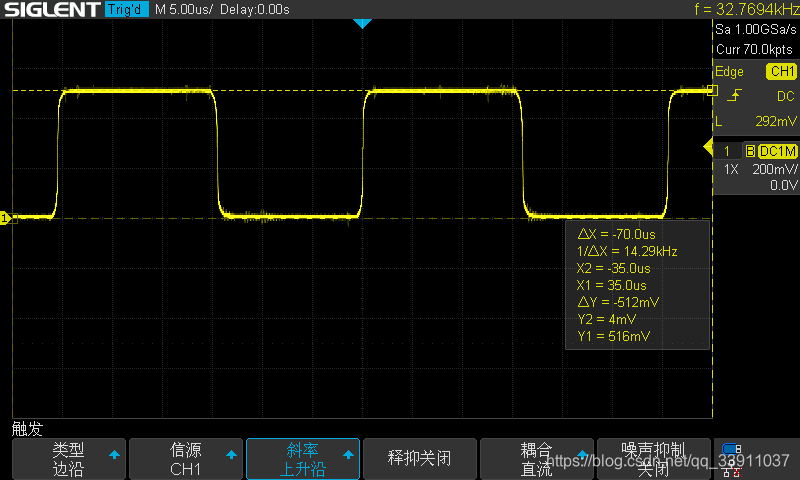

晶振波形

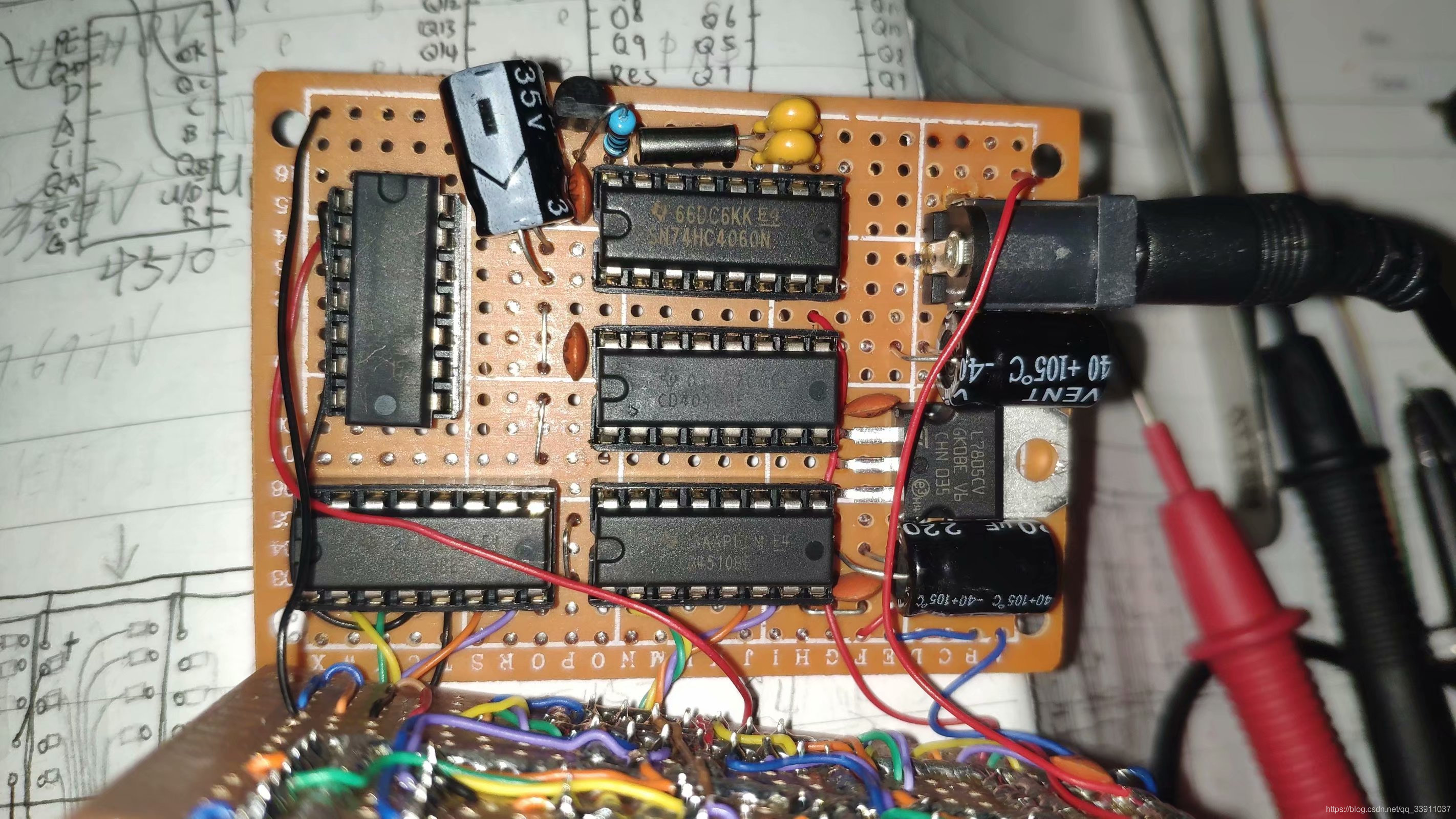

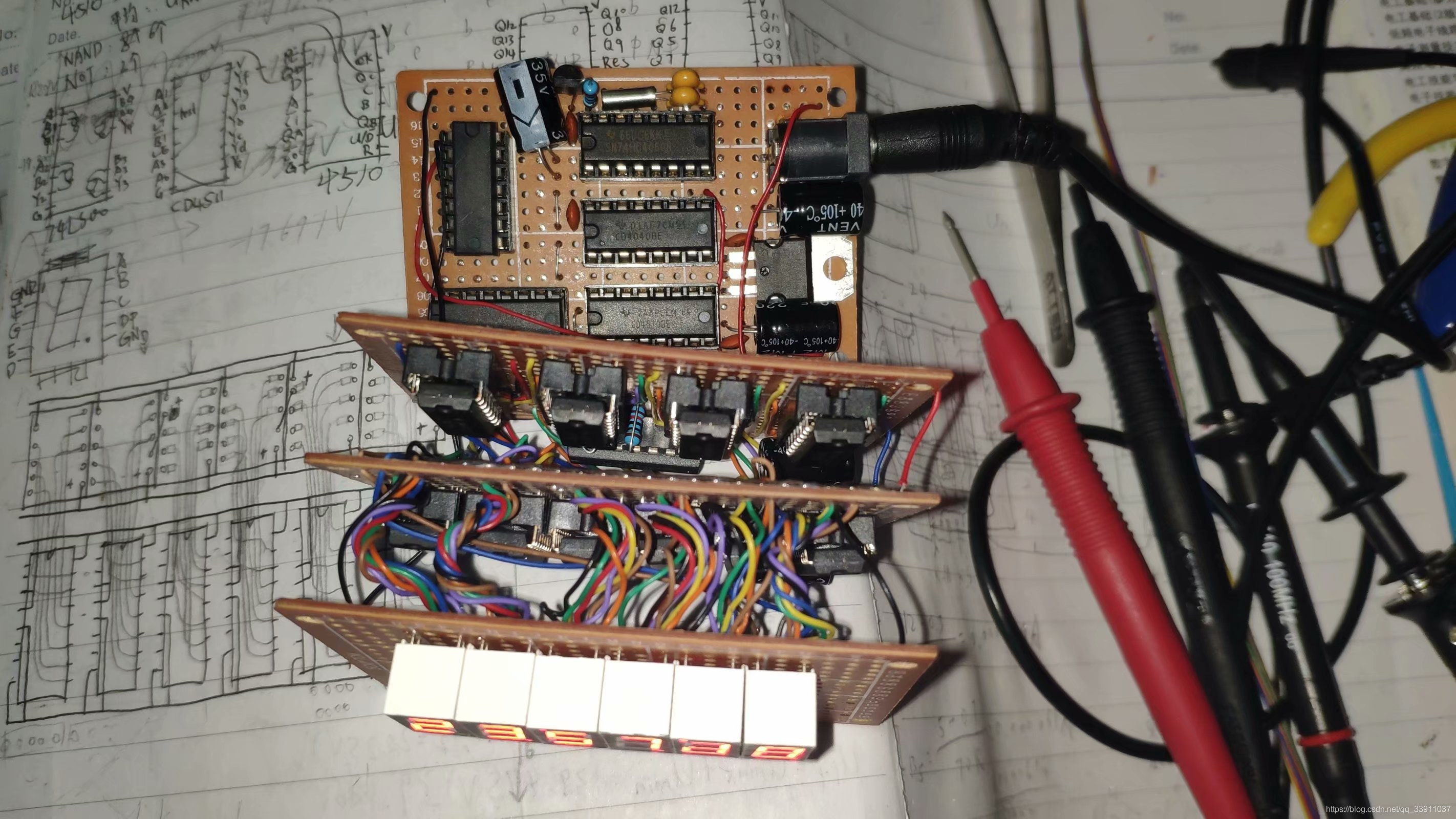

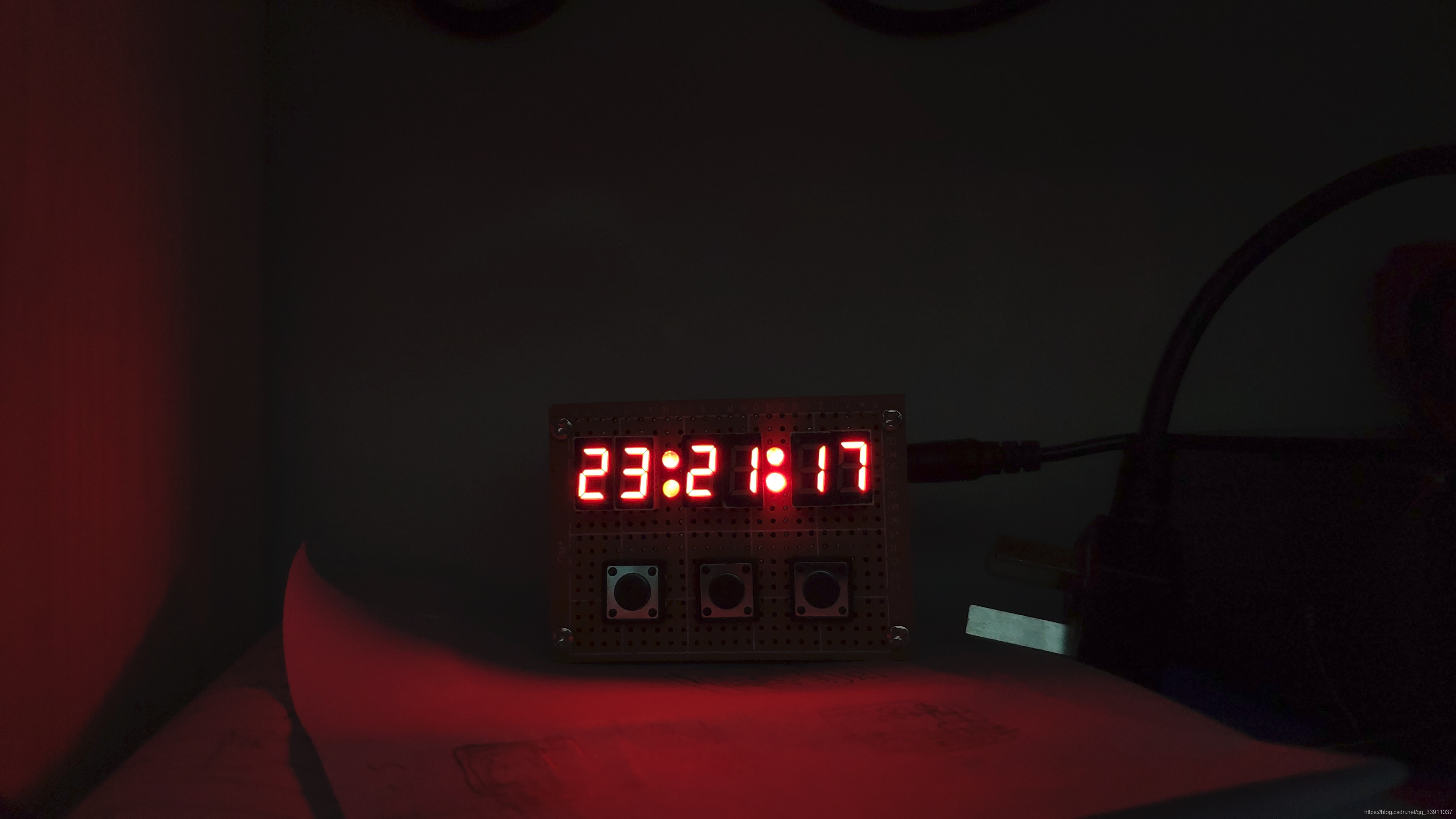

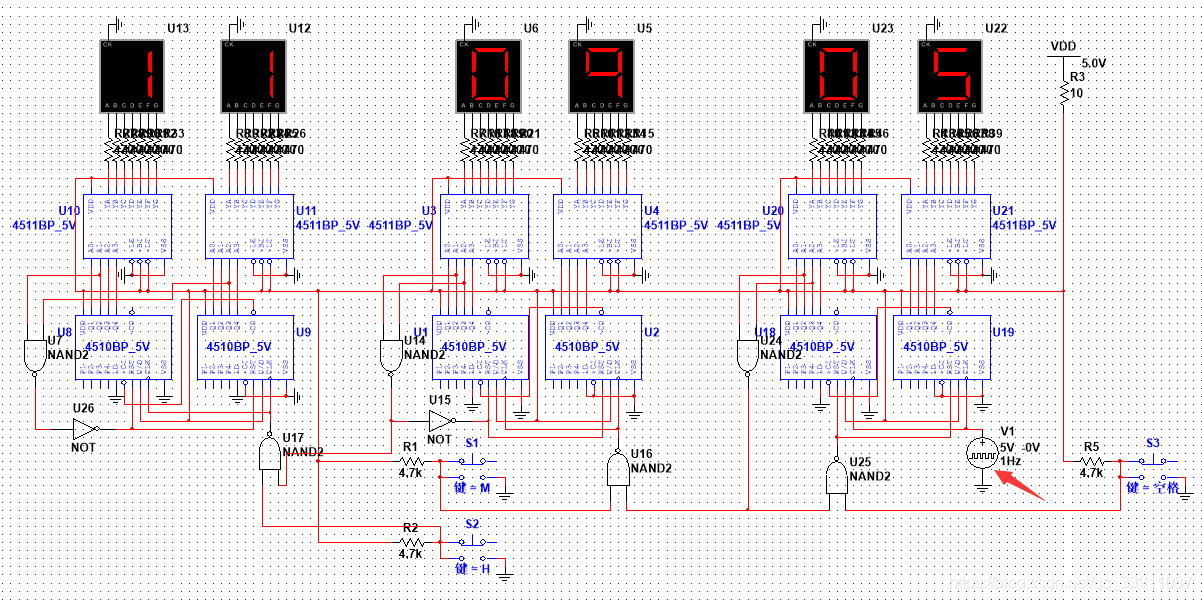

最后放几张图片：
