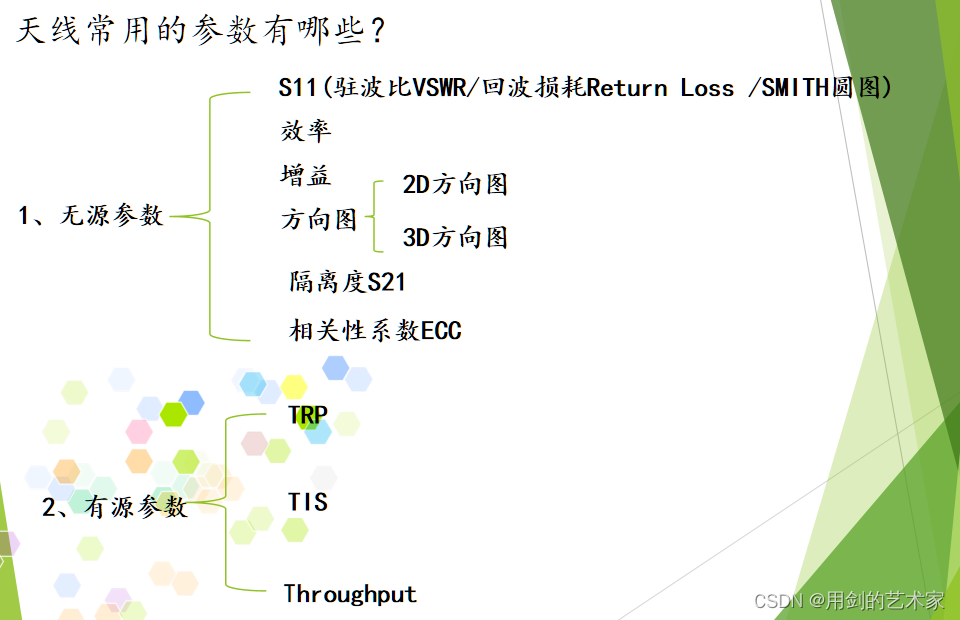

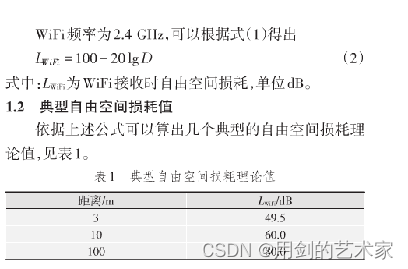

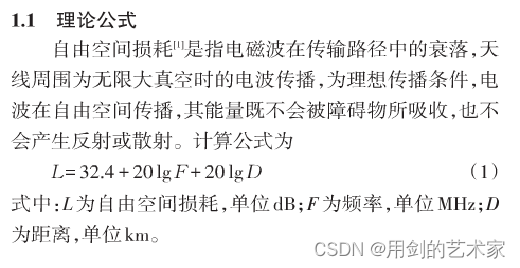

TRP(Total Radiated Power):通过对整个辐射球面的发射功率进行面积分并取平均得到。它反映整机的发射功率情况,跟传导情况下的发射功率和天线辐射性能有关。
TIS(Total Isotropic Sensitivity):反映在整个辐射球面手机接收灵敏度指标的情况。它反映了整机的接收灵敏度情况,跟传导灵敏度和天线的辐射性能有关。
吞吐量Throughput:吞吐量是指对网络、设备、端口、虚电路或其他设施,单位时间内成功地传送数据的数量(以比特、字节、分组等测量)
隔离度S21:指一个天线发射的信号与另一个天线所接收的信号功率的比值,用dB来表示。天线的隔离度取决于天线辐射方向图、天线的空间距离、天线增益。
天线的方向图是表征天线辐射特性(场强振幅、相位、极化)与空间角度关系的图形。完整的方向图是一个三维的空间图形,如图所示。它是以天线相位中心为球心(坐标原点),在半径r足够大的球面上,逐点测定其辐射特性绘制而成。测量场强振幅,就得到场强方向图;测量功率,就得到功率方向图;测量极化,就得到极化方向图;测量相位,就得到相位方向图。实际工作中,一般只需测得水平面和垂直面(即XOY平面、XOZ平面和YOZ平面)的方向图。
效率:天线的效率是指天线辐射出去的功率(即有效地转换电磁波部分的功率)和输入到天线的有功功率之比。是恒小于1的数值。 天线效率(%)=TRP/入射总功率 (单位mw功率计算) 天线效率(dB)=TRP-入射总功率 (单位用dBm直接计算) 所以TRP下降3dB,辐射效率只有之前的50%;
天线形式:
PIFA天线,全称Planar Inverted F Antenna,中文翻译为平面倒置的F形天线。 优点:调试时一般不用匹配元件,抗干扰能力较强,天线附近的金属可以通过接地处理降低影响。 缺点:天线距离参考地的距离要求较大,因为PIFA天线源自于微带天线,与微带天线类似,PIFA天线高度直接关系到天线带宽。天线面积也要求较大,如果面积不充分,天线性能将大幅下降;PIFA天线的效率和带宽也不及monopole天线。
Monopole天线 monopole天线,中文翻译为单极天线或单极子天线。 优点:天线体积很小,剖面极低,可以直接设计为PCB上的印刷天线,无需高度。天线效率高,带宽良好,均优于PIFA天线,非常适合于多频段天线设计。 缺点:对于环境要求苛刻,需要充分足够的净空区域,抗干扰能力较差,对金属异常敏感。经常要用到匹配元件,调试繁琐。
序号 | 天线类型 | 板载/外挂 | 原理 | 图示 | 净空区尺寸 | 性能参数 | 优点 | 缺点 |
4 | PCB天线 | 外挂 | 单极 monople | | 30*10*2mm (示例) | WiFi-2.4G:增益3dBi,效率≥50% | 天线效率高, 摆放位置灵活 | 受周围元器件干扰大,生产周期长 |
5 | FPC天线 | 外挂 | 单极 monople | | 35*15*2mm (示例) | WiFi-2.4G:增益3dBi,效率≥50% WiFi-5G: 增益3.5dBi,效率≥50% | 天线效率高, 方向性好 | 位置相对固定 (塑料后壳上), 受周围元器件干扰大
|
6 | 金属片天线 | 外挂 | PIFA | | 35*15*8mm (示例) | WiFi-2.4G:增益3dBi,效率≥50% WiFi-5G: 增益3.5dBi,效率≥50% | 摆放位置灵活,天线全向性好, 抗干扰能力强 | 无 |
序号 | 性能参数 | 优点 | 缺点 | |||||
1 | PCB天线 | 板载 | PIFA(倒F) | | 50*30*10mm (示例) | WiFi-2.4G:增益2dBi,效率≥35% (示例) | 成本低,一体成型,一致性高 (示例) | 对PCB layout提出天线设计能力,性能受到限制,效率低(示例) |
2 | 陶瓷天线 | 板载 |
单极 monople | 5*4*2mm (示例) | WiFi-2.4G:增益1dBi,效率≥20% | 占用面积小,适用于空间紧凑的板子 | 成本高,天线方向性单一,受周围元器件干扰大,生产周期长 | |
3 | 金属片天线 | 板载 |
PIFA | | 20*15*5mm (示例) | WiFi-2.4G:增益3dBi,效率≥45% WiFi-5G: 增益3.5dBi,效率≥50% | 天线效率高,成本低 | 天线位置相对固定,天线辐射不能兼顾全向,改善难度大,会出现多天线隔离度问题 |
