一、PWB调试—Monopole

1、整机天线布局

• 164*74mm的双面金属边上设计一个L型的Monopole天线；
• 最大净空为10mm，最小净空为6mm；
• 水平枝节长度为52mm，垂直枝节长度为6mm，枝节宽度为1mm。

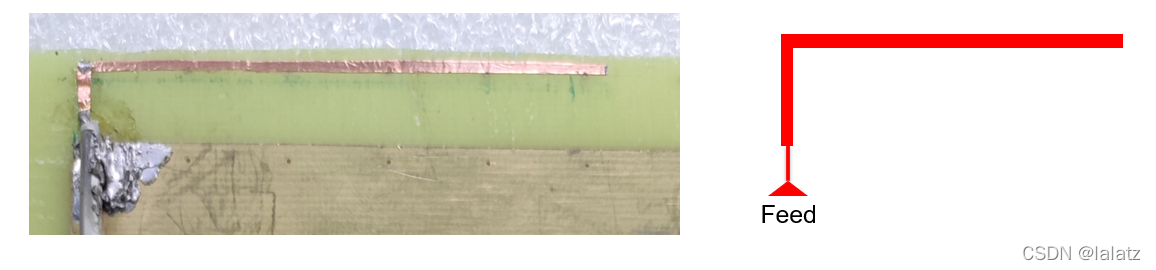

2、天线走线形式-L型Monopole

3、反射系数S11

分析： 在第一谐振点1GHz处S11，实测与仿真基本一致，但是在高频发生了频偏。

4、改变天线长度L

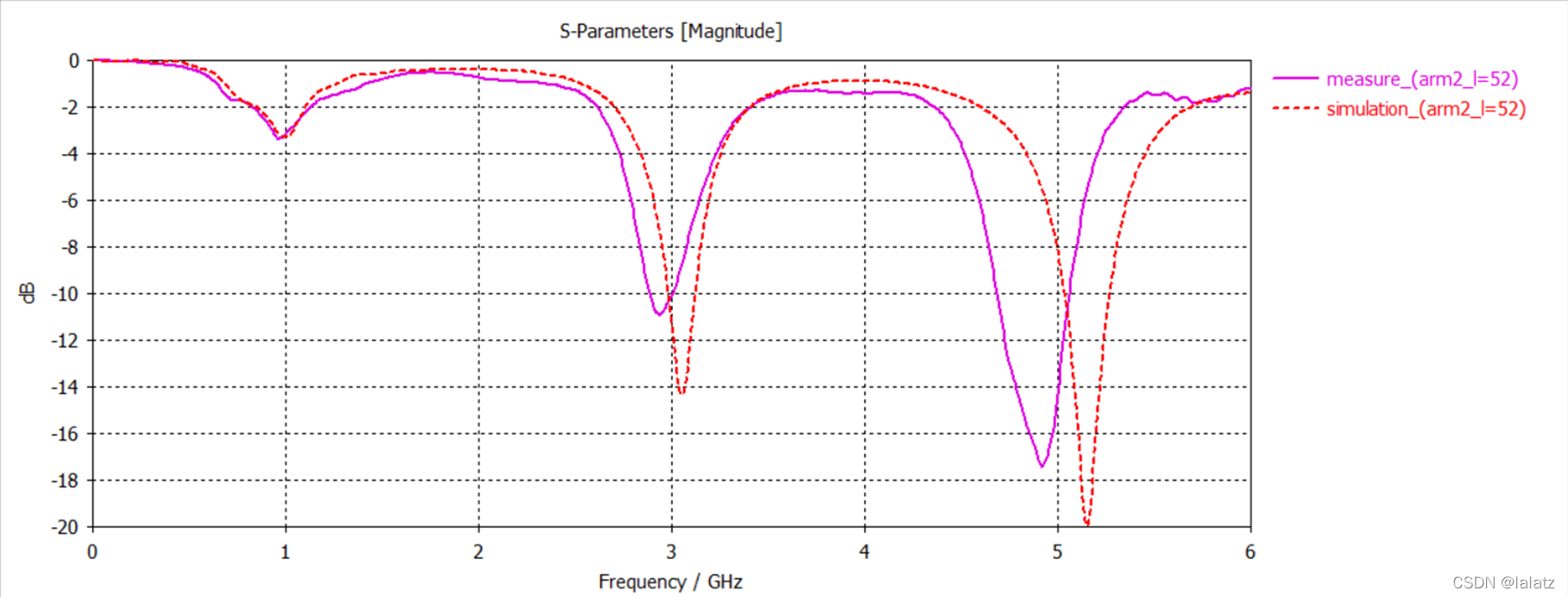

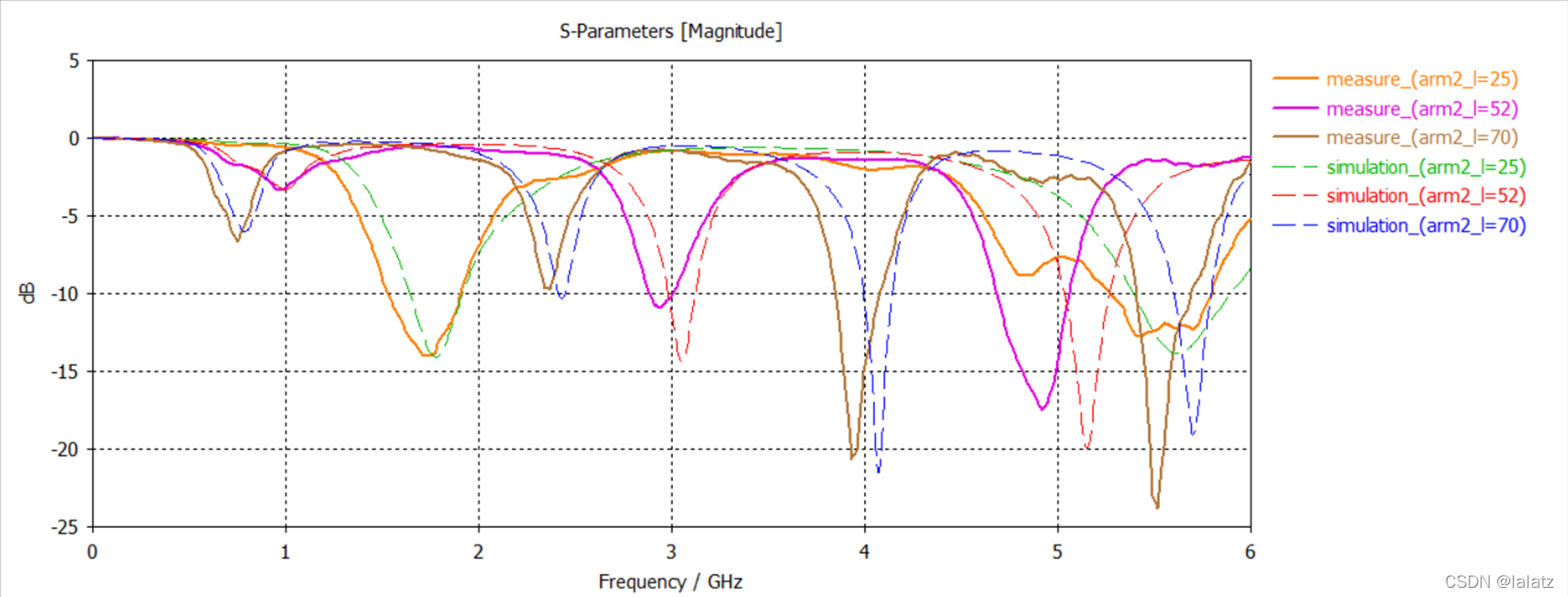

1. 反射系数S11

   分析：
   1、实测和仿真基本吻合，枝节长度越长，谐振频率越低。
   2、枝节越长，电流路径越长，谐振频率越低。

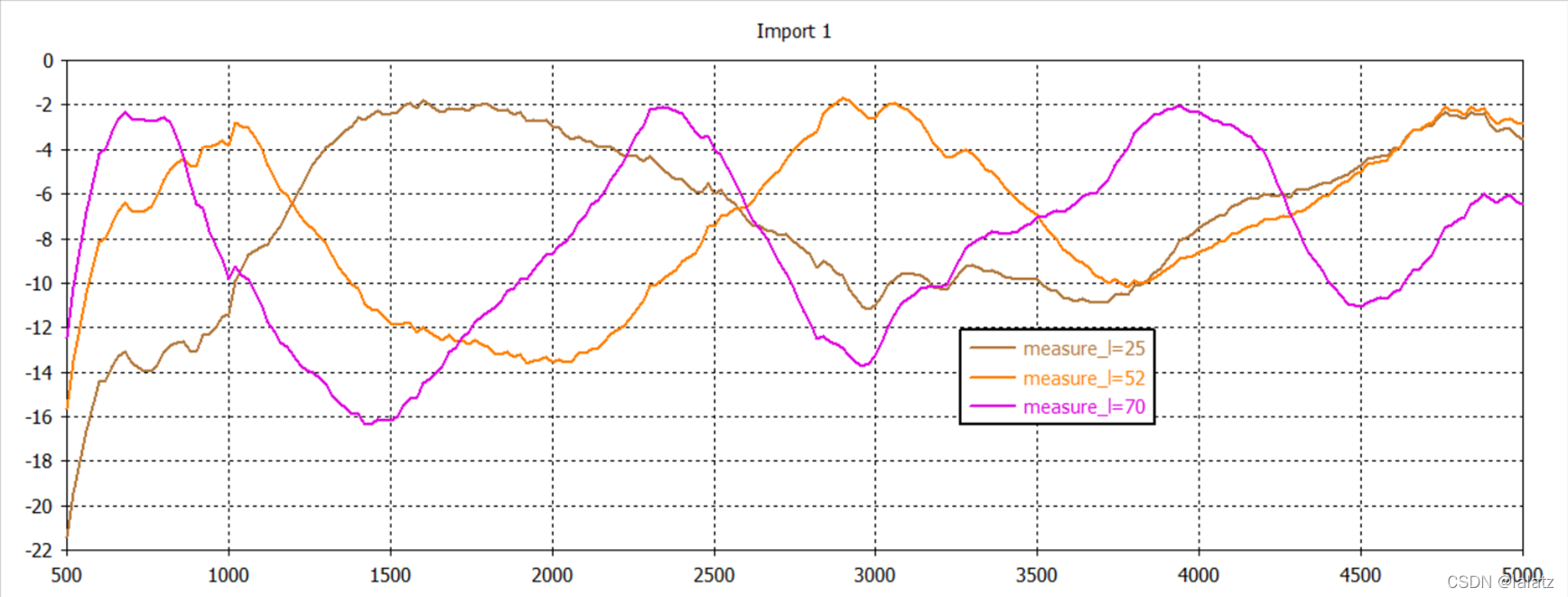

2. 总辐射效率Eff


   分析： 实测的辐射效率和仿真相似，在谐振点的效率最高，总辐射效率不变。

5、改变天线最小净空H

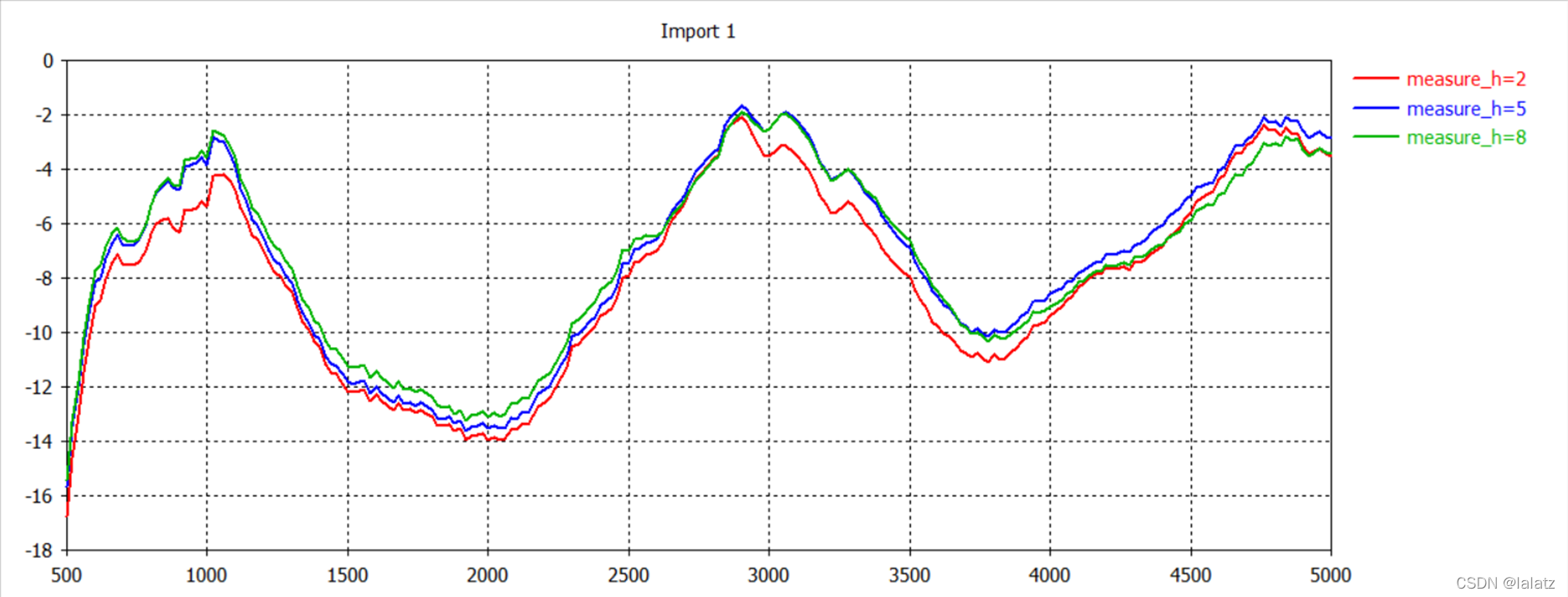

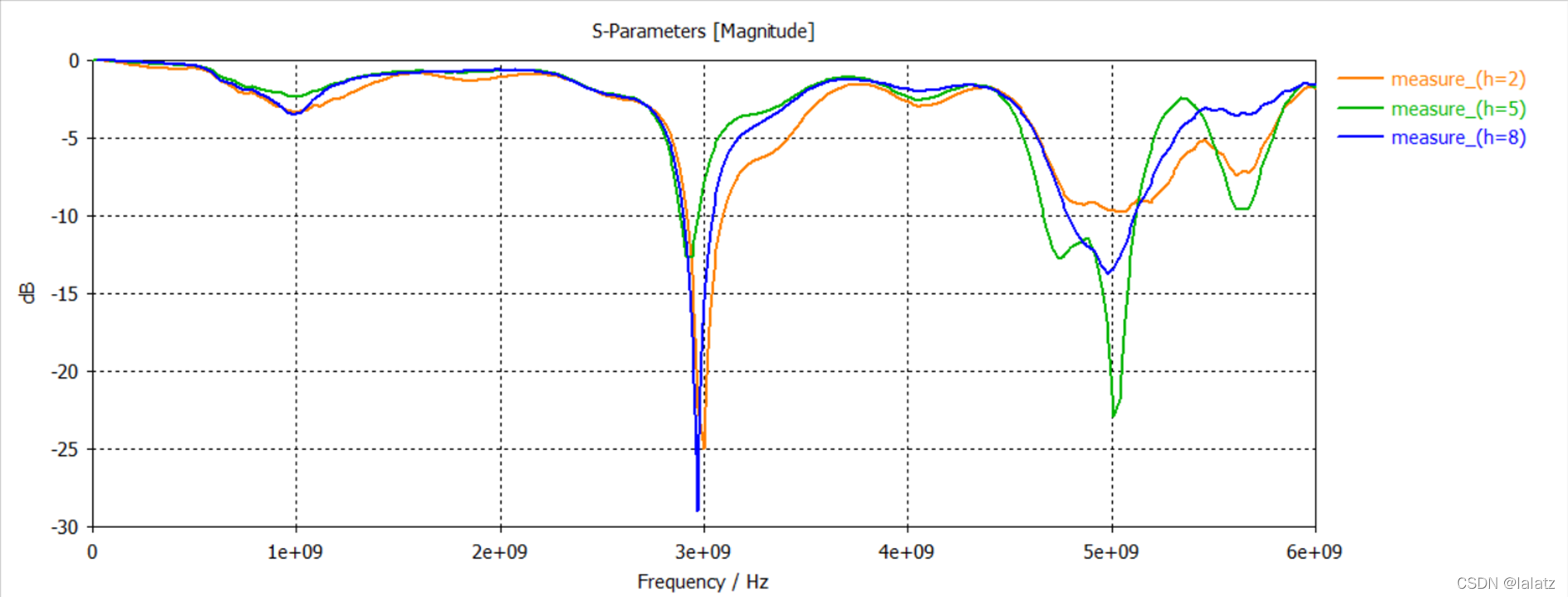

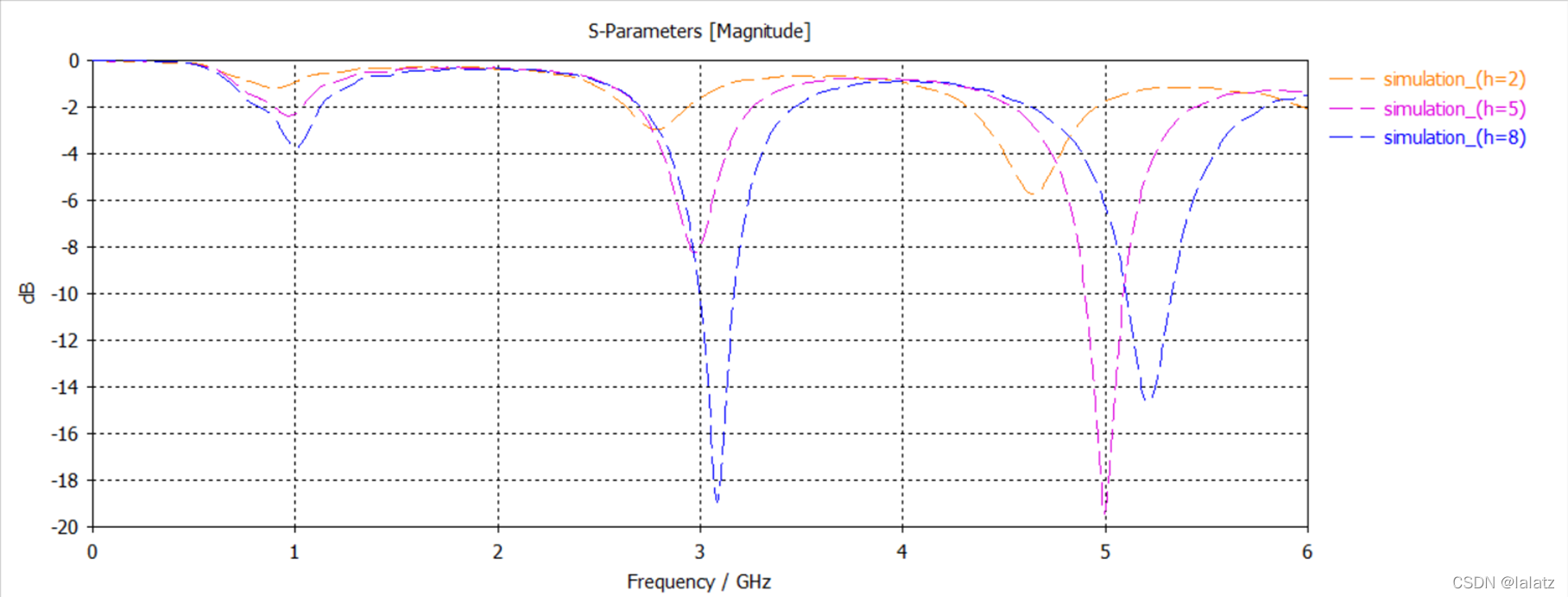

1. 反射系数S11


   分析： 实测的S11在总低频段的效果不太好，可能是因为制作问题。
2. 总辐射效率Eff


   分析：
   1、实测的效率符合净空值越大，效率越高。
   2、但是在S11曲线不符合理论，可能是人为测量导致。

6.改变天线水平枝节厚度

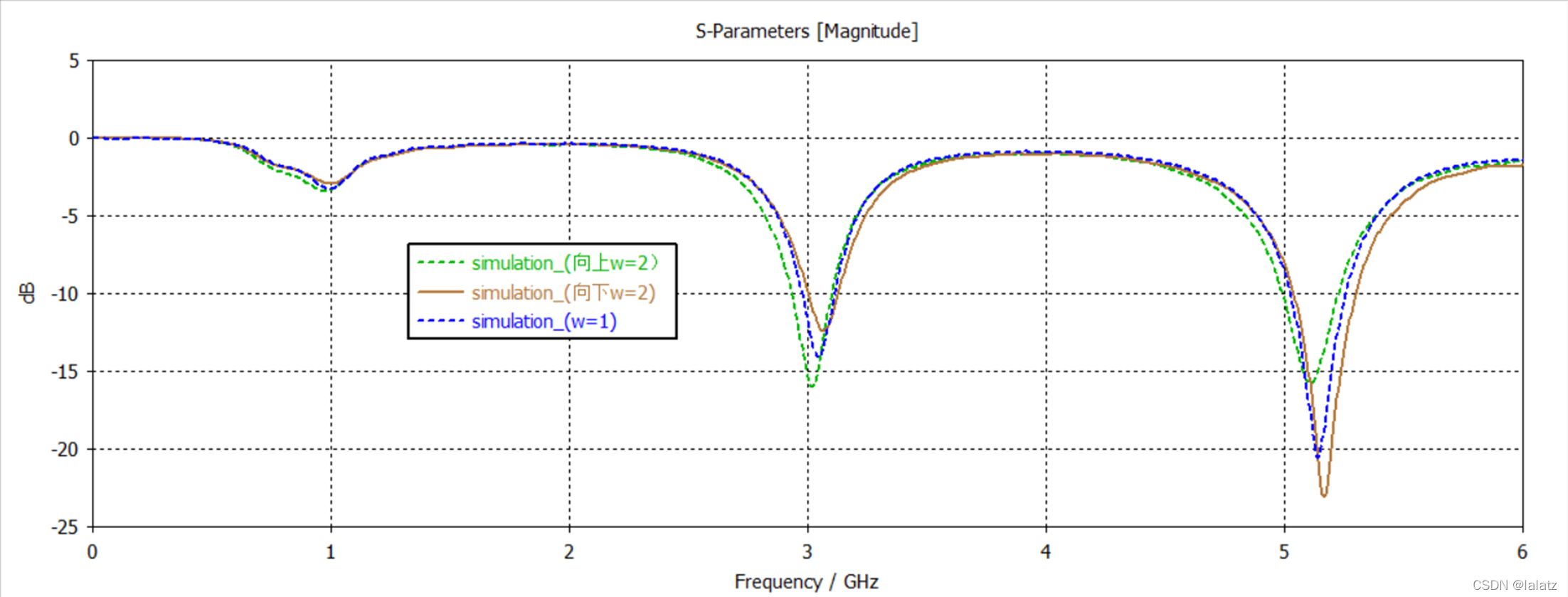

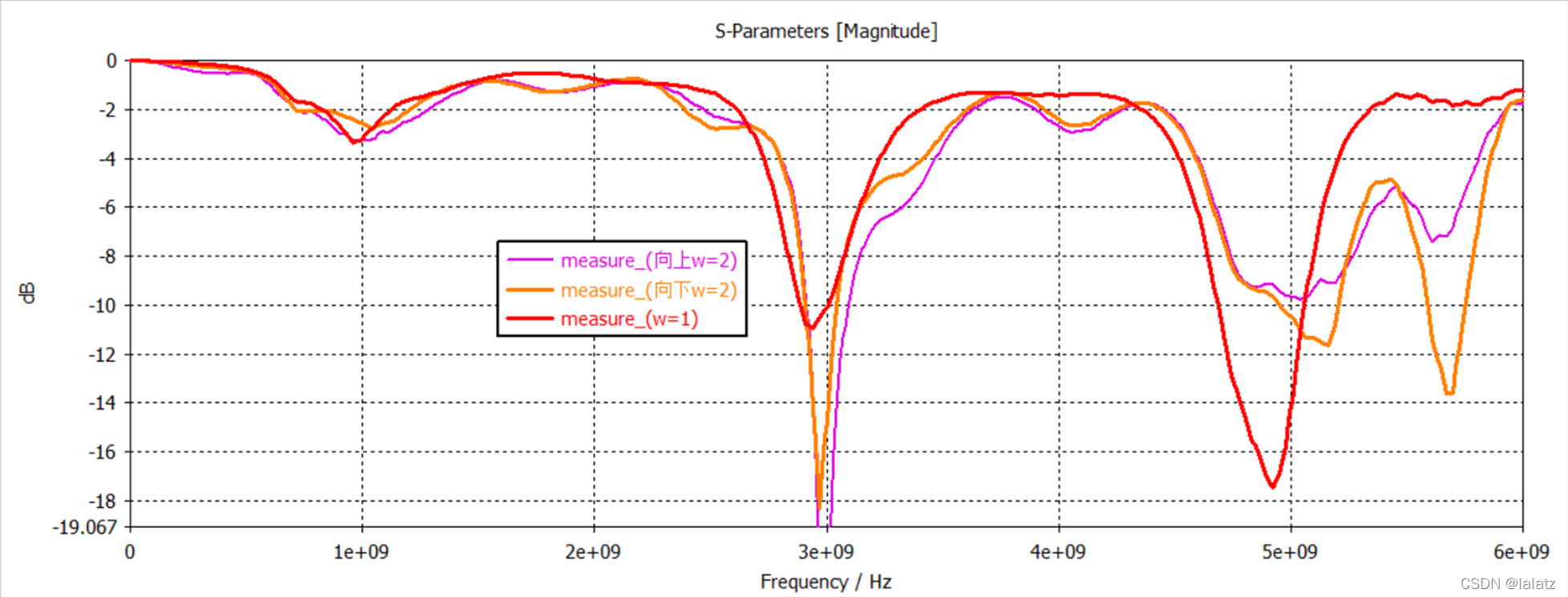

1. 反射系数S11


   分析：
   1、向上增加辐射枝节厚度比向下增加枝节厚度的S11要好，符合理论。
   2、向上增加厚度，增加了最大净空，S11变好。

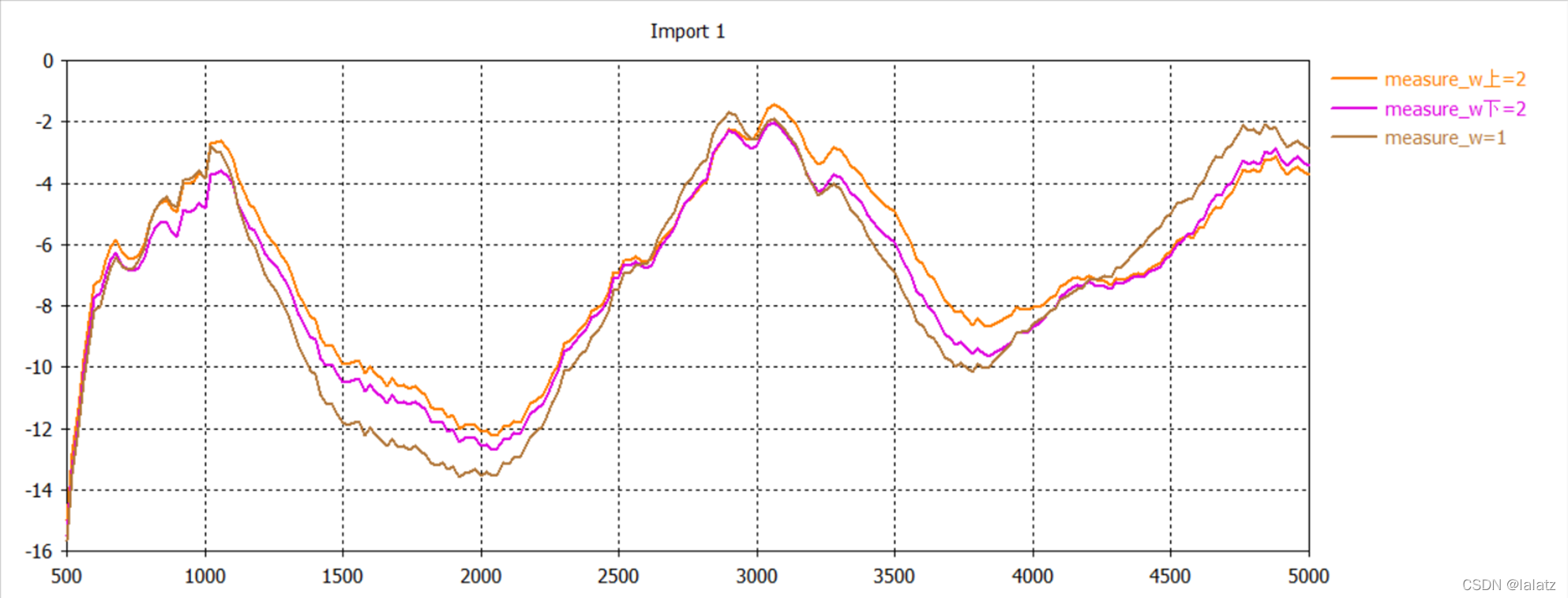

2. 总辐射效率


   分析： 向上增加辐射枝节厚度比向下增加枝节厚度的效率要好，与仿真分析的吻合。
