AD20在原理图中如何放置差分对指示？

1、最常见的差分对就是USB的差分线

一般USB接口里有4根线，分别是DC+5V,D+,D-,GND。

其中的DC+5V和GND是电源线。

D+和D-为信号线。

这二根信号线就是最常见的差分线。

2、差分对的网络标签的前缀必须是相同的，后缀也必须为_P和_N。

注意网络标签的前缀可以带“_”。

如RS422_RX_P，RS422_RX_N，这样命名是符合网络标签规则的。

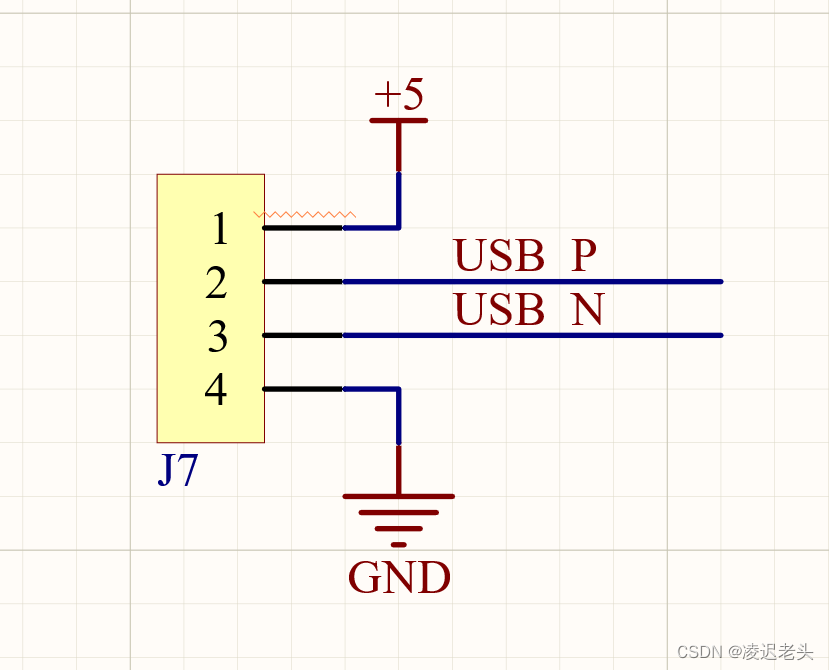

 图中J7为USB接口，USB接口的2脚和3脚为信号线D+,D-,

这里我命名为USB_P,  USB_N,是遵循差分对命名规则的，

二根差分线的前缀是相同的都是USB，后缀分别冠以_P和_N。

3、USB_P,  USB_N的另外一端接在CH340的D+,D-引脚上。

此时，USB接口电路已经连接好。

4、在英文的状态下按快捷键P+V+F就可以放置差分对指示。

5、将差分对指示分别放置在USB_P,  USB_N的2根走线上，就完成了对差分线的标识，方便我们在后面布局布线的时候考虑信号传输的完整性。
