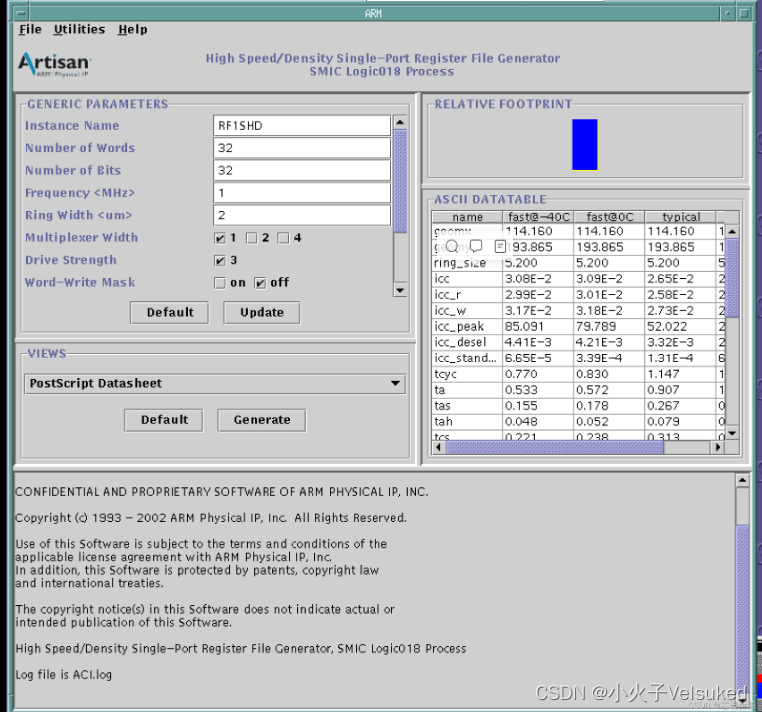

在一些较为古老的工艺中，memory compiler只提供solaris sparc版本，比如smic 180nm工艺。据我了解，90nm及以下工艺的memory compiler才支持Linux系统。180nm工艺的memory compiler支持的系统是solaris 8 sparc版本，实测solaris 9 sparc也是行的，solaris x86版本的则不行。注意，这里的sparc指的是该系统是基于RISV精简指令集CPU运行的Unix系统，故在x86的系统无法运行，所以VMware和VirtualBox是不能装solaris sparc版本的系统(大家不必再去试了）。而simics是一个可以在x86系统上仿RISV精简指令CPU的虚拟机，所以可以安装solaris sparc版本的系统，并且可以运行memory compiler，如下图。
在这里插入图片描述
安装过程十分麻烦，因为这系统和虚拟机已经过时了，网上的教程都不齐全，我走了很多弯路，这里给大家详细介绍完整的安装过程。

一、simics虚拟机安装

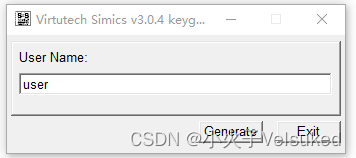

先在本文章的末尾获取资源，是一个压缩包，解压之后里面有一个keygen.exe，有可能杀毒软件会报错，把杀毒软件关掉就行。双击keygen.exe生成license.lic(用Windows的用户名，我的是user），如下图。注意用户名不能有中文或空格，否则后面会报错。
在这里插入图片描述
Generate之后会在当前目录下生成一个license.lic文件，然后运行simics-win32安装simics，过程中会出现选择license路径，选择刚才生成的license.lic即可，license.lic存放路径不要有中文，不要有空格。

二、solaris 9 sparc系统安装

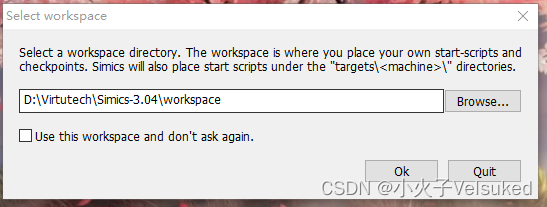

打开simics的时候，会提示选择一个workspace的路径，如下图，这个路径可以自己随意定
在这里插入图片描述
然后点击ok就打开了simics，如下图
在这里插入图片描述
从文章末尾获取solaris 9 sparc版本的压缩包，解压后会得到两个iso文件，两个iso文件名须为sol-9-u7-sparc-v1.iso和sol-9-u7-sparc-v2.iso，如果不是则要改成一样的。将其复制到上一步指定的workspace\targets\sunfire目录下。

simics安装系统是调用自带的脚本去安装的，该脚本会有一个问题：
系统安装配置为DHCP动态获取IP地址，设置本机域名和DNS服务器，因此安装过程中验证DNS服务时会出错，但好像也不影响后面安装。我是改了脚本的，让DHCP不自动获取IP地址。修改办法就是打开simics安装目录下targets\common目录中的solaris9-install.include文件，将：
$con.wait-for-string “DHCP”
$con.input “\033OA \0332”
改为
$con.wait-for-string “DHCP”
$con.input “\0332”
PS：其实simics自带的安装脚本还是蛮简单的，打开看看大概也能看懂。

solaris是文本安装，在安装系统的过程中如果碰到填写IP地址，就填10.10.0.5，碰到选择detect xxx的，就选none，其他的默认即可。

下面是安装步骤：
在simics虚拟机中，file->new session打开workspace\targets\sunfire\peanut-sol9-cd-install1.simics

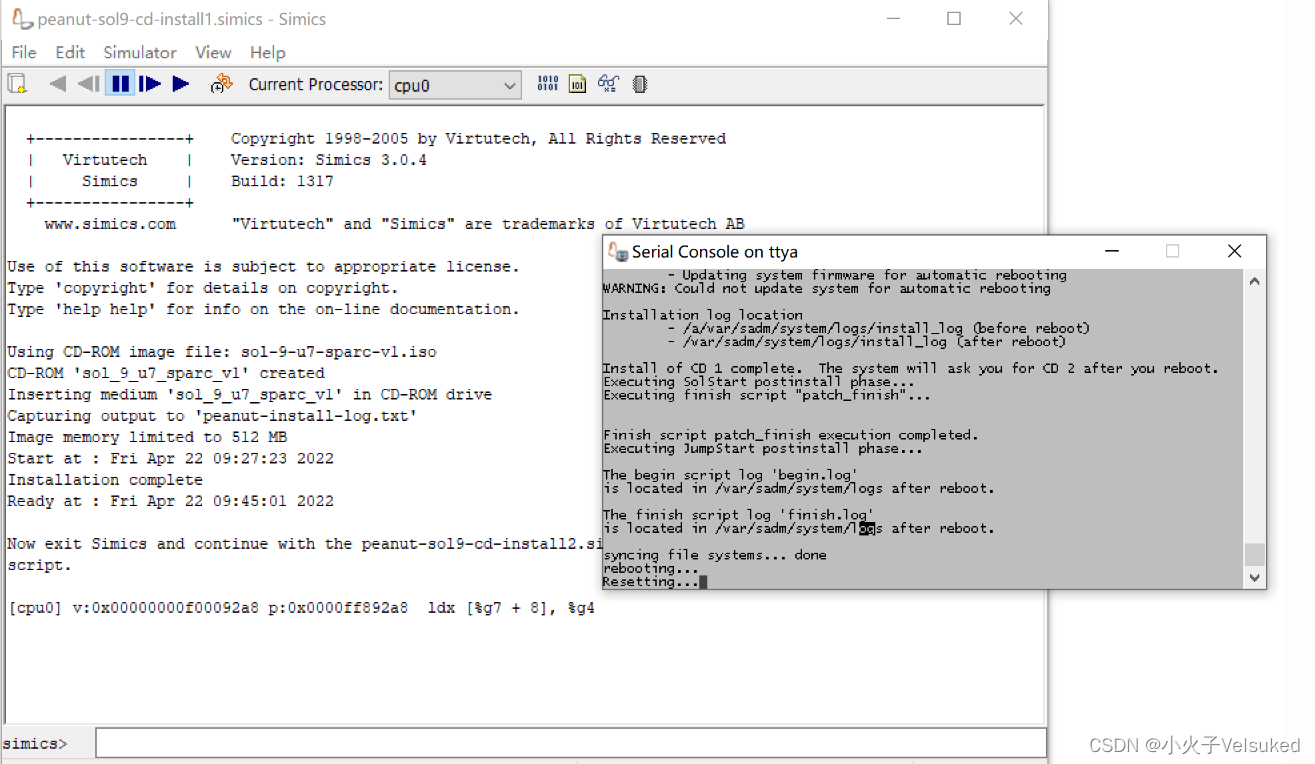

完成后如下图：
在这里插入图片描述
然后file->new session打开workspace\targets\sunfire\peanut-sol9-cd-install2.simics

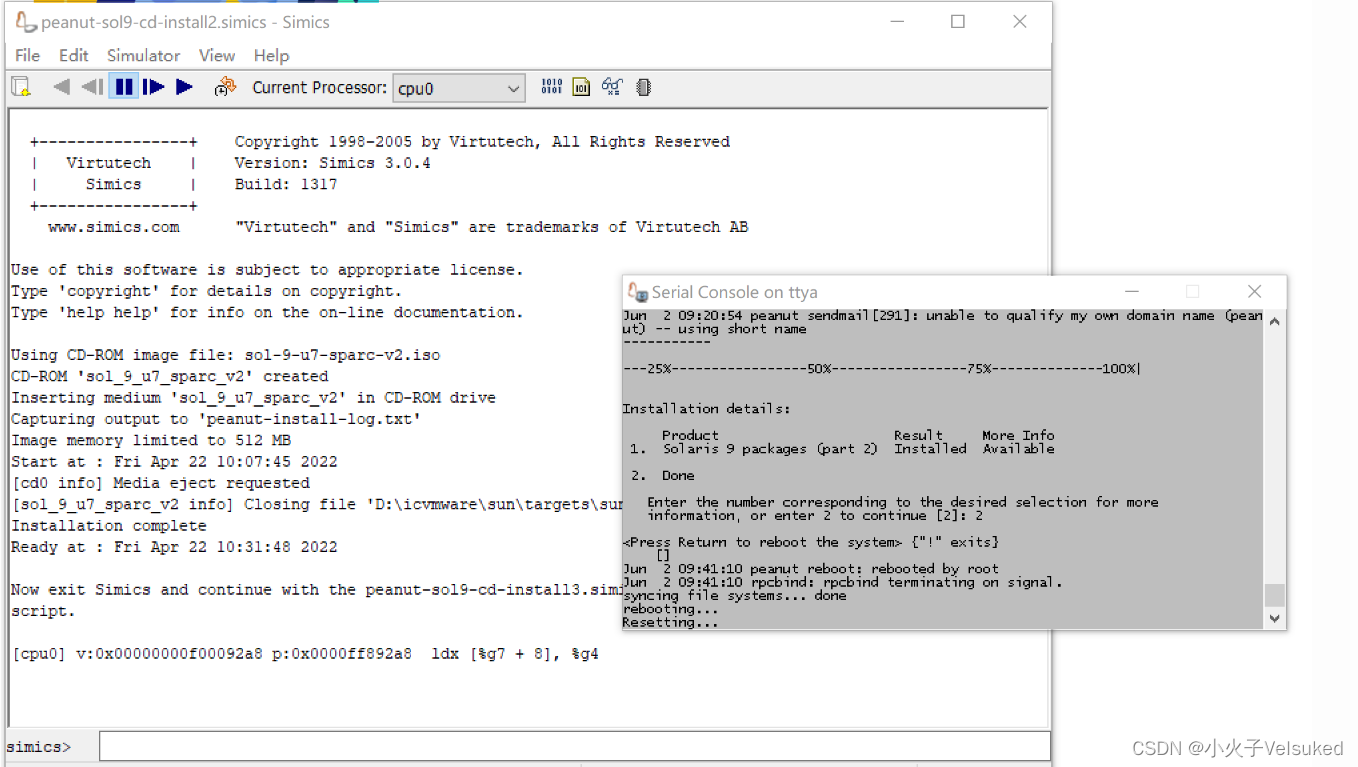

完成后如下图：
在这里插入图片描述
最后file->new session打开workspace\targets\sunfire\peanut-sol9-cd-install3.simics

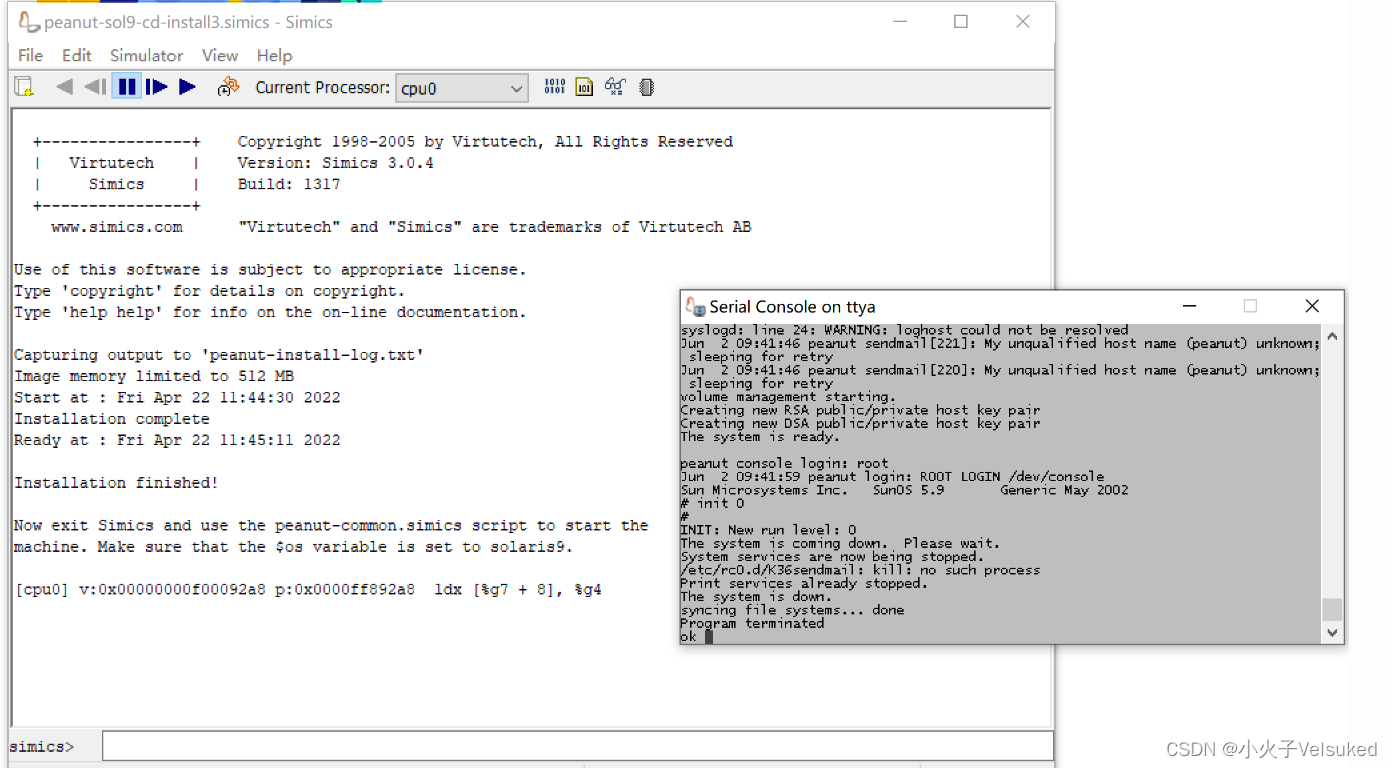

完成如下图：
在这里插入图片描述
到这里，系统就安装完成了！！！
PS：peanut-sol9-cd-install3.simics这三个文件也可以打开看看，也不是很难看懂

三、solaris 9 sparc系统配置

3.1 启动solaris系统

file->new session打开workspace\targets\sunfire\peanut-common.simics，然后在simics底下命令窗口输入run，就可以启动solaris了
simics > run

3.2 基础知识

  1. simics和solaris是在两个不同的图形console中的，如果想控制solaris中的鼠标，则将鼠标移到solaris图形console中，然后按住shift 键，鼠标右击；同样的，如果想将solaris中的鼠标移出，按住shift 键，鼠标右击就可以离开solaris的图形console了，类似于Vmware 中的组合键ctrl+alt.
  2. simics命令窗口空闲状态如下图：
    在这里插入图片描述
    当solaris在运行时，simics命令窗口如下图：
    在这里插入图片描述
    在running时，running > stop可以返回空闲状态，此时solaris就暂停运行了；在空闲状态时，simics > run可以让solaris运行；另外如果已经运行了solaris但被暂停了，simics > c让solaris恢复运行，跟run的作用是一样的。

3.3 修改peanut-common.simics

在workspace\targets\sunfire\peanut-common.simics文件开头添加下面几行：
$os = “solaris9”
$ip_address = “10.10.0.5”

3.4 启动图形界面

之前启动solaris都是文本console，并没有图形console。simics 下的cde 可以在安装的时候， 就启动图形console 进行安装， 让installer 自动配置图形console，也可以先用默认的text console 进行安装，之后再进行配置。
本文的方法是用默认的text console 进行安装，之后再启动图形console，步骤如下：

  1. 打开simics的安装目录下的targets\sunfire\peanut-common.simics，我的是D:\Virtutech\Simics-3.04\targets\sunfire\peanut-common.simics，在run-command-file "%script%/sunfire-6500-system.include"之前添加以下代码，否则图形出不来：
    script-branch {
    wait-for-variable machine_defined
    $pcibrd = (create-sunfire-pci-board mac_address = “10:10:10:10:10:14”)
    $pgx64 = (create-sun-pci-pgx64)
    $gfxcon = (create-std-graphics-console)
    $keyboard = (create-sun-type5-keyboard)
    $mouse = (create-sun-type5-mouse)
    $scsi_bus1 = (create-std-scsi-bus)
    $system.connect slot2 $pcibrd
    $pcibrd.connect pci-slot0 $pgx64
    $pcibrd.connect $scsi_bus1
    $system.connect keyboard $keyboard
    $system.connect mouse $mouse
    $pgx64.connect console $gfxcon
    $gfxcon.connect keyboard $keyboard
    $gfxcon.connect mouse $mouse
    }

  2. 在相同的目录下，对peanut-setup.include 进行适当修改：
    if $os != none {
    #load-persistent-state prefix = (get-component-prefix) $state
    #user override
    $system.set-nvram-hostid $hostid
    $system.set-nvram-mac $mac_address
    }
    将上面一段中load-persistent-state prefix = (get-component-prefix) $state 这一句注释掉。
    同时，屏蔽以下3行（自动文本窗口登录root）
    #local $ con = ($ console.get-component-object con)
    #$ con.wait-for-string "ogin: "
    #$ con.input “root\n”

  3. 在相同的目录下，对sunfire-6500-system.include 进行适当修改，注释掉如下两句， 即将ttya 上的textconsole 拿掉。
    #$ console = (create-std-text-console)
    #$ system.connect ttya $console

  4. 按照3.1所讲的启动solaris，此时图形console应该就出来了，但是boot disk1 -v会失败，但没事，继续下面的步骤。

  5. 在simics 中，依次输入如下命令:
    simics>stop
    simics>load-persistent-state prefix = (get-component-prefix) peanut-sol9.state

  6. 进入solaris图形console 中，键入如下命令启动boot disk1 -rv，记住一定要用-r, 因为我的系统是在text console 下安装，图形设备都没有进行配置，使用-r 让系统自动配置显卡。

完成后，solaris 9 sparc的图形console应该就显示了，登录需要用户名，输入root就行，没有密码，需要设置别的用户或者密码则后面自行添加。

四、solaris界面console遇到的问题

4.1 鼠标飘

在solaris界面console中，鼠标总是很飘，这个我暂时没找到办法，只能慢慢移动鼠标

4.2 键盘连续输入

如果用键盘敲了一个键，在solaris界面console中总是连续输入了多个，在最开始的时候，这个问题无法避免，只能快速敲键盘。在进到solaris界面console里后，打开terminal(右键tools里面)，输入执行xset r off就可以了。

4.3 界面颜色不对

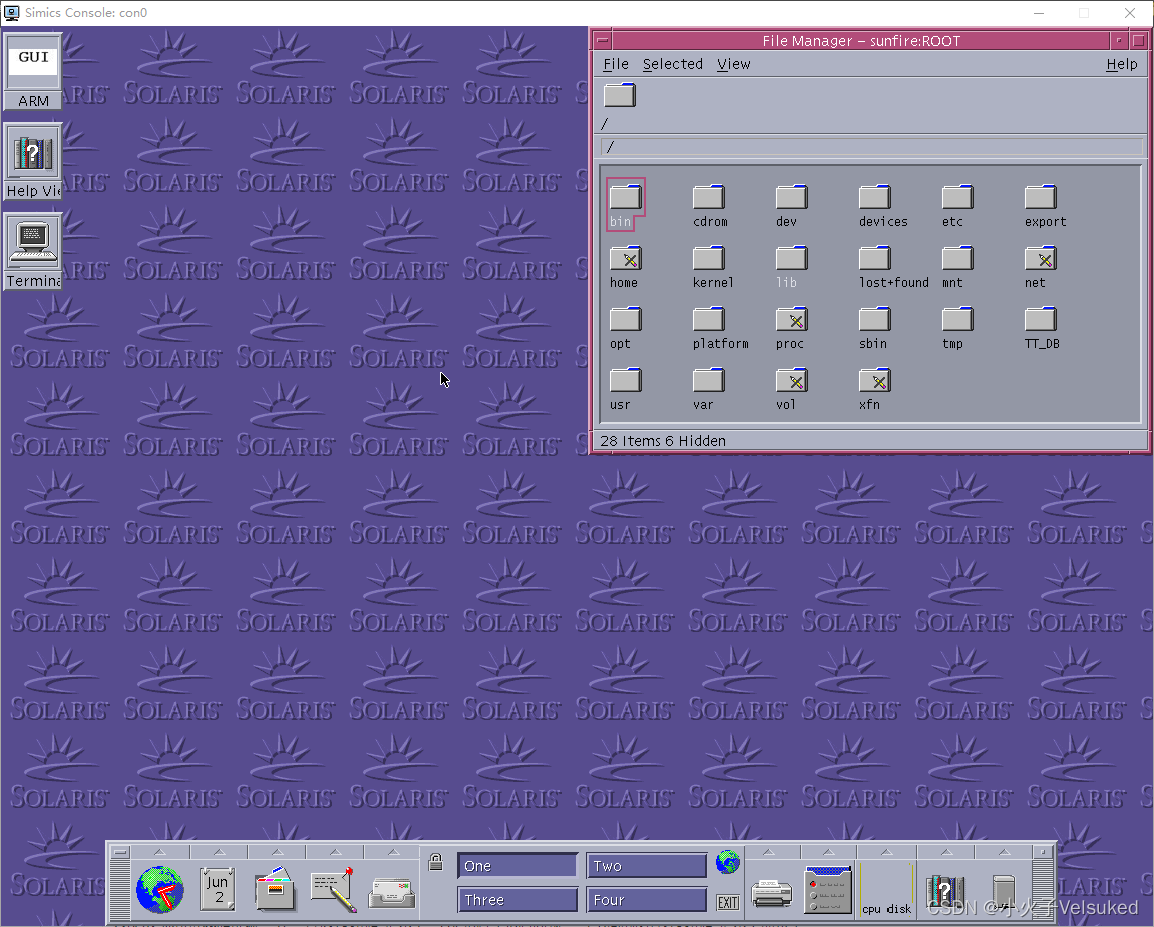

如果你的solaris界面console不是类似下图的，就是颜色不对
在这里插入图片描述
打开terminal，运行 fbconfig -prconf 检查颜色， 默认的depth好像是8， 执行一下命令修改：
m64config –res 1152x900x76 nocheck –depth 24 ，其中分辨率可以根据fbconfig -prconf 执行后terminal中显示的改，重要的是-depth 24
执行完后，running->stop，simics->save-persistent-state peanut-sol92.state
关掉simics，在workspace目录下，删掉原本的peanut-sol9.state，将刚刚保存的peanut-sol92.state改为peanut-sol9.state。
重新启动simics，开启solaris系统，但与之前不同的是，执行boot就行，不要boot disk1 -rv(-r会使depth又变成8)

五、通过ftp与solaris传文件

  1. 在solaris中，修改/etc/default/login文件，注释掉CONSOLE=/dev/console(用vi开文件的时候可能发现有点乱，输入命令set nu增加行数显示会好一点)
  2. 修改/etc/ftpd/ftpusers，将第一行的root删除掉

上面两个步骤是为了能让root用户使用ftp服务

  1. 打开terminal，输入passwd root，给root用户设置密码用来访问ftp(ftp与solaris建立链接需要输入用户名和密码，明明我的root没有密码，却非要密码，无法理解，我root设置的密码是1)

  2. 在simics下输入connect-real-network 10.10.0.5，输出如下：
    NAPT enabled with gateway 10.10.0.1 on link link0.
    Host TCP port 4021 -> 10.10.0.5:21 on link link0
    Host TCP port 4023 -> 10.10.0.5:23 on link link0
    Host TCP port 4080 -> 10.10.0.5:80 on link link0
    Real DNS enabled at 10.10.0.1 on link link0
    这样电脑与simics的ftp就好了

  3. 在Windows中，随便打开一个文件夹，在地址栏中输入ftp://173.168.6.103:4021(中间是你电脑的IP地址，4021是ftp链接simics端口号，在上面第四点可以看到)，输入用户名和密码访问了，可以传文件了，非常方便(就像共享文件夹一样)

六、保存solaris当前状态

每次关闭simics虚拟机，如果不保存solaris，则所有东西都会丢弃，而通常solaris系统也不需要关机什么的。有两种方法可以保存当前solaris状态：

  1. simics->stop
    simics->save-persistent-state psol9_xxx .state(xxx表示可以任意修改)
    重启simics时， load 上次保存的状态：
    simics> load-persistent-state prefix = (get-component-prefix) psol9_xxx.state
    PS:不知道为啥我用这种办法总是报错，所以我一般用第二种方法
  2. simics->stop
    file-> Save Checkpoint As 就可以了，下次直接file->Open Checkpoint就行了，这个方法也很方便。

七、联网和远程登陆服务

我暂时不需要，故没弄，需要的时候再补上把

八、资源

solaris 9 sparc: https://pan.baidu.com/s/1qQ4aIfxc8Qh-i-aG4_rSrg 提取码：kgwd
simics3.04: https://pan.baidu.com/s/1PRaowfIeF7Sc1V40ItieEg 提取码：1rh8

九、Reference

https://bbs.eetop.cn/forum.php?mod=viewthread&tid=429031&highlight=solaris
https://blog.csdn.net/dinsh3100/article/details/124361042
https://bbs.eetop.cn/thread-618923-1-1.html
https://blog.eetop.cn/blog-6222-433619.html
https://bbs.eetop.cn/forum.php?mod=viewthread&tid=633360

后言

这个课题组，啥都没有，用的工艺还很古老，什么都要自己弄，平台得自己搭，IP啥的都没有，要个SRAM还得重新装个系统搭平台，太费劲了！！！芯片板子得自己画自己焊自己测，留给芯片设计的时间真的很少，好累emo
