西门子——博图V16与PLCSIM Advanced仿真通讯配置（1500系列）

---

前言

一个更好用的模拟仿真通讯工具

无聊研究西门子1500与上位机通讯的时候，由于没有实际plc，了解到PLCSIM Advanced可以仿真通讯，再配置过程中也遇见了一些坑，在此做些记录。
附上官方的说明：WinCC V7.4SP1与PLCSIM Advanced仿真的S7-1500通信

---

一、查看自己电脑的CPU

大坑：锐龙AMD处理器好像不能和PLCSIM Advanced兼容

同时也有盆友反馈
win11加AMD7系列CPU可以正常通讯连接，在此感谢小伙伴的反馈。
AMD Ryzen 5900HS，Win10专业版，实测1500仿真可用。
我笔记本的配置：

重复做了各种尝试包括软件重新安装，在amd电脑上都无法正常工作（具体后面会说明）；
当我更换Intel处理器的电脑后，操作就没有问题。
对此我并没有做过多的测试，也并没有找到官方的文档说明，经验之谈罢了。

二、PLCSIM Advanced软件安装及环境配置

原文地址：基于S7-PLCSIM Advanced搭建S7通信仿真环境转载并补充。

1.软件安装下载

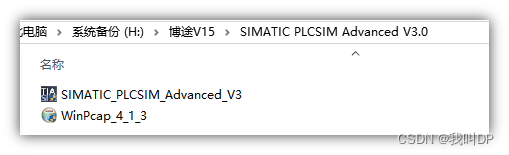

所需软件如下图：

1）先安装WinPcap4.1.3（否则PLCSIM Advanced安装完成后进行如图操作时，无反馈）

2）安装PLCSIM-Advanced

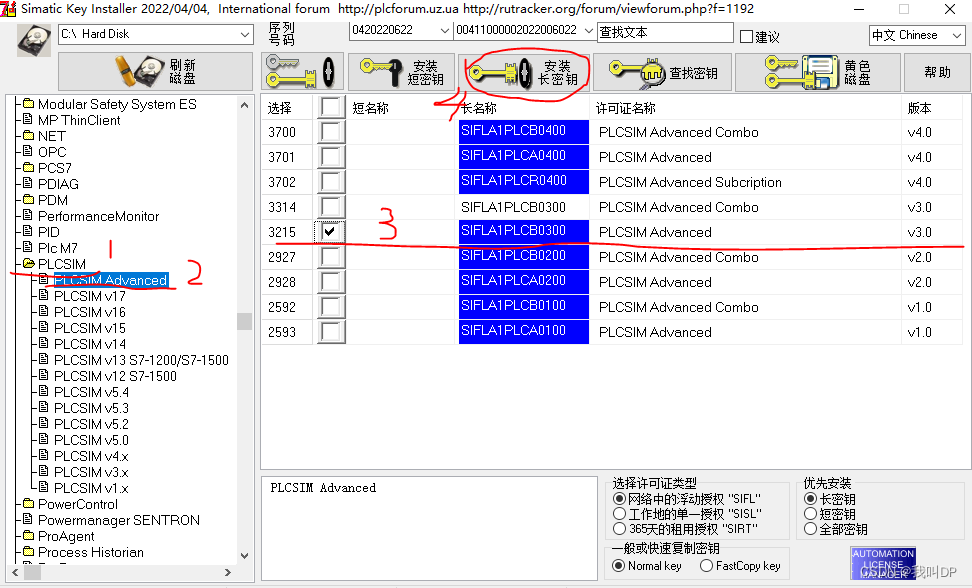

3）用Sim_EKB_Install密钥破解

当前我用的PLCSIM-Advanced是V3.0对应版本选择对应密钥。
4）安装完成后会出现一个虚拟网卡

2.环境配置

1）设置PLCSIM-Advanced软件为管理员权限运行；
#右键软件以管理员方式启动
#右键软件——>属性——>兼容性——>勾选以管理员身份运行——>应用
2）设置控制面板——>小图标显示——>PG/PC接口界面；

三、博图软件仿真环境配置与准备

1.环境配置

1）使用博图创建一个简单项目，一定要选择1500PLC，PLCSIM-Advanced只支持1500；

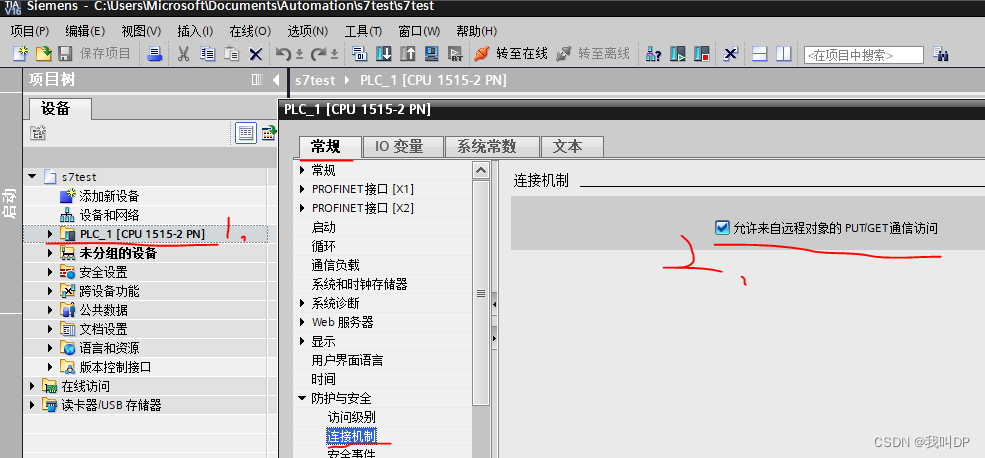

2）为项目中对应的PLC允许PUT/GET访问（右击PLC——>属性）；

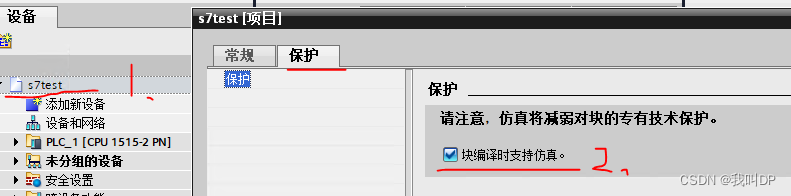

3）设置软件支持仿真（右击项目——>属性）;

2.通讯准备

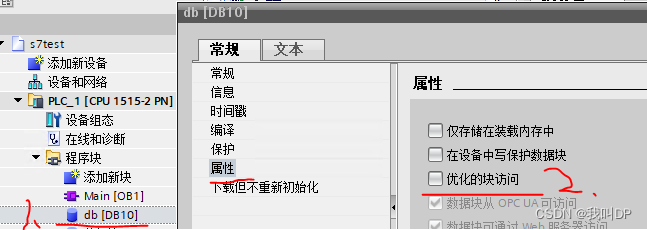

4）创建一个DB块，取消优化访问（右击DB块——>属性）;

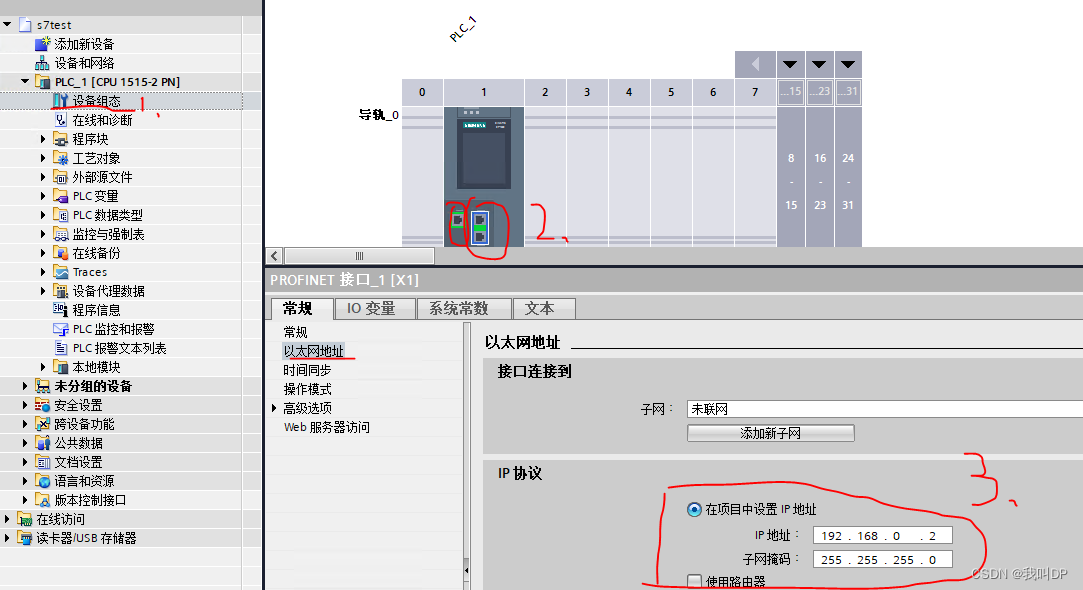

5）设置软件中PLC的通讯地址（双击设备组态——>双击PLC上的网口——>配置IP）；

四、PLCSIM-Advanced使用并连接博图

1.PLCSIM-Advanced的使用

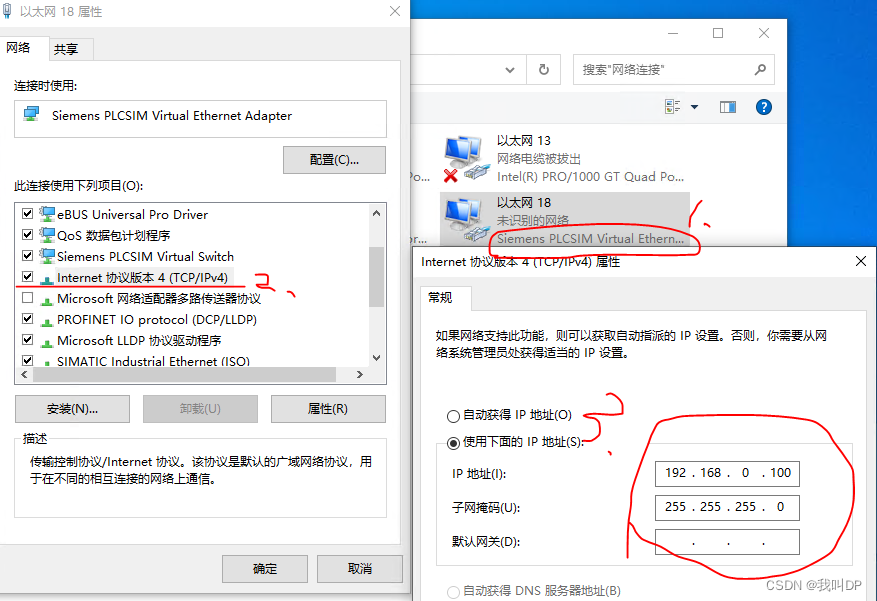

1.虚拟网口配置（与plc在同一网段）；

2.启动PLC实例（命途多舛的一步）；

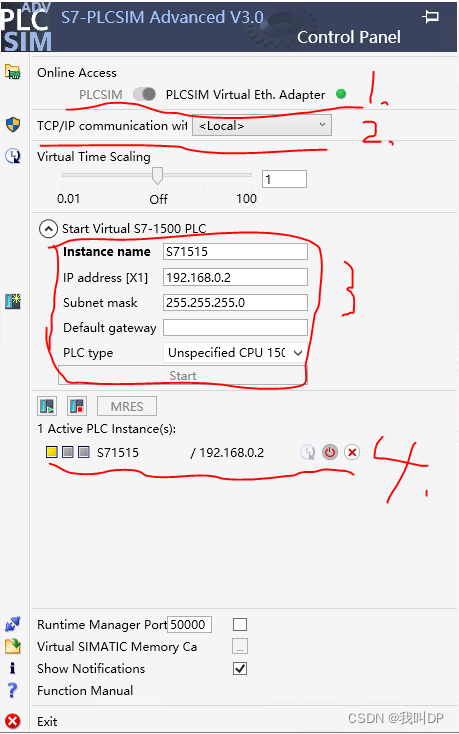

正常流程：

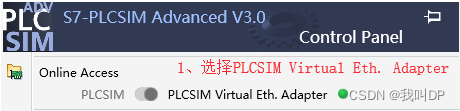

1）选择PLCSIM Virtual Eth Adapter模式
2）选择虚拟网卡对应的网口（在此Local已为本地）
3）输入名称，IP（与PLC连接口要相同），掩码点击Start加载PLC实例
4）出现亮黄灯为成功。

会出现的问题：1.第一步模式切换不了，上文已有说明；2.点击Start后加载实例超时，分两种情况（a.密钥破解未成功，网上有对应解决办法；b.AMD硬件存在不兼容，建议换个Intel电脑，尝试一下。）

2.连接博图

1）连接；

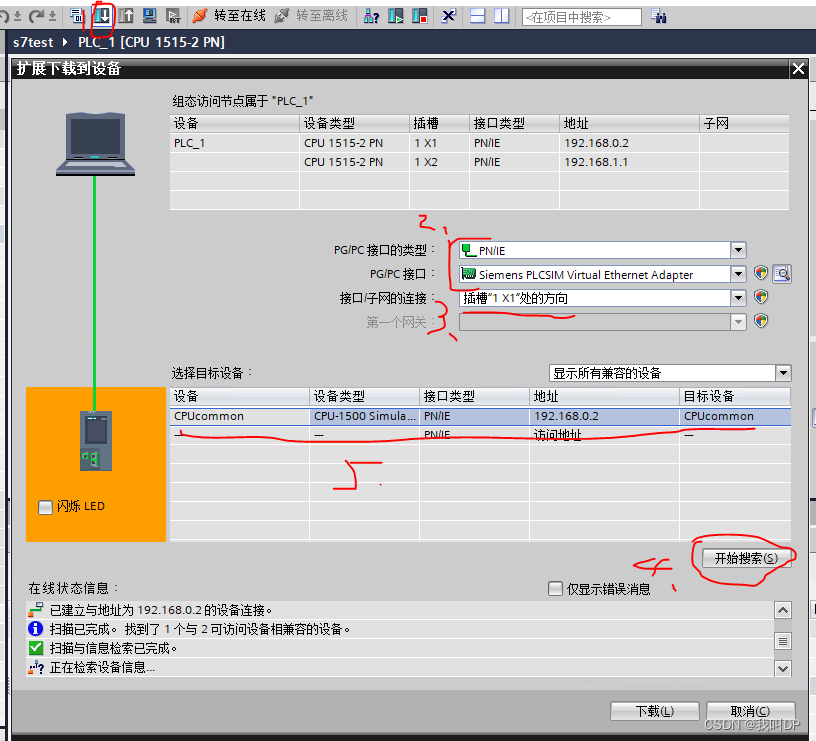

a.下载博图程序，出现连接窗口；
b.配置好以虚拟网口连接；
c.选择与PLCSIM-Advanced中IP设置相同的插槽；
d.搜索设备，成功会出现设备列表，失败再次检查配置是否出现问题
e.下载

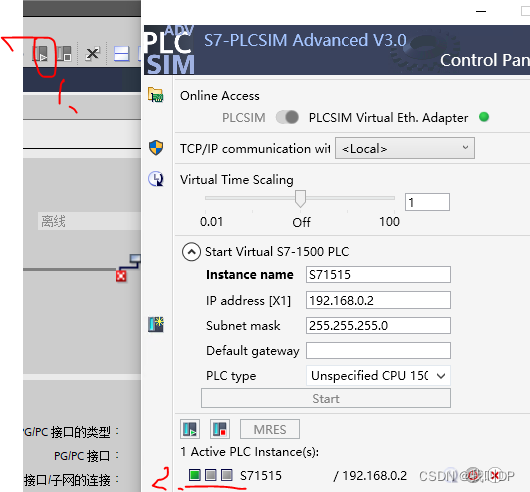

2）测试
a.下载完成后点击启动PLC；
b.对应PLCSIM-Advanced中PLC实例会转为绿色；

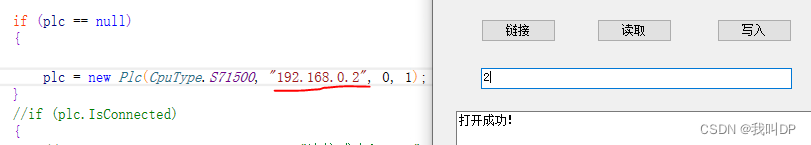

c.写个简单的C#程序

大部分的测试代码在这里

通过S7通讯连接成功，连接地址与PLC端口设置一致。

到此就都已结束了
步骤流程并不繁琐，可是amd不兼容让我卡了1天多，留下记录，恐君再入坑。
