快速傅里叶变换（FFT）——按频率抽取DIF的基

【1】回顾DIT

https://blog.csdn.net/qq_42604176/article/details/105559756

【2】算法原理

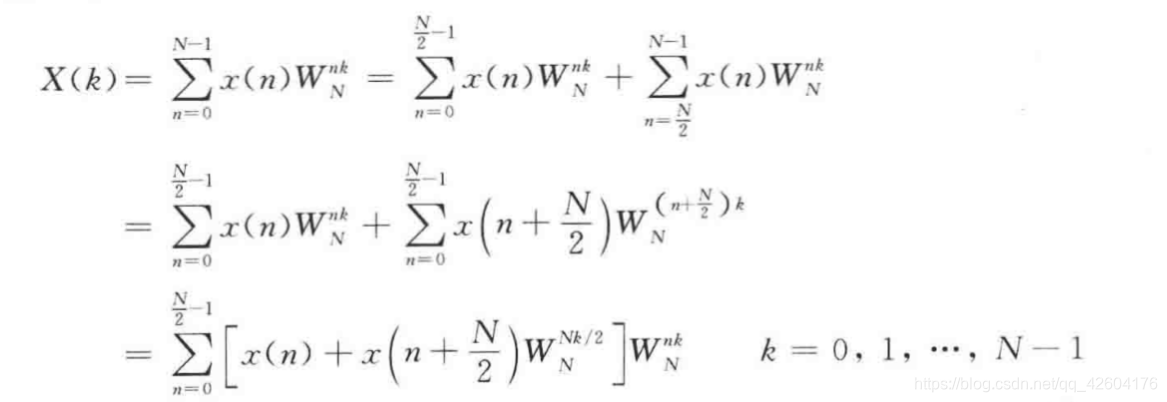

设序列点数：N=2^M,M为正整数。将输入序列按照前一半、后一半分开。（并非按照奇偶分）

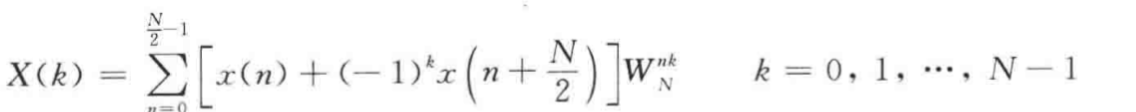

由于，所以化简为：

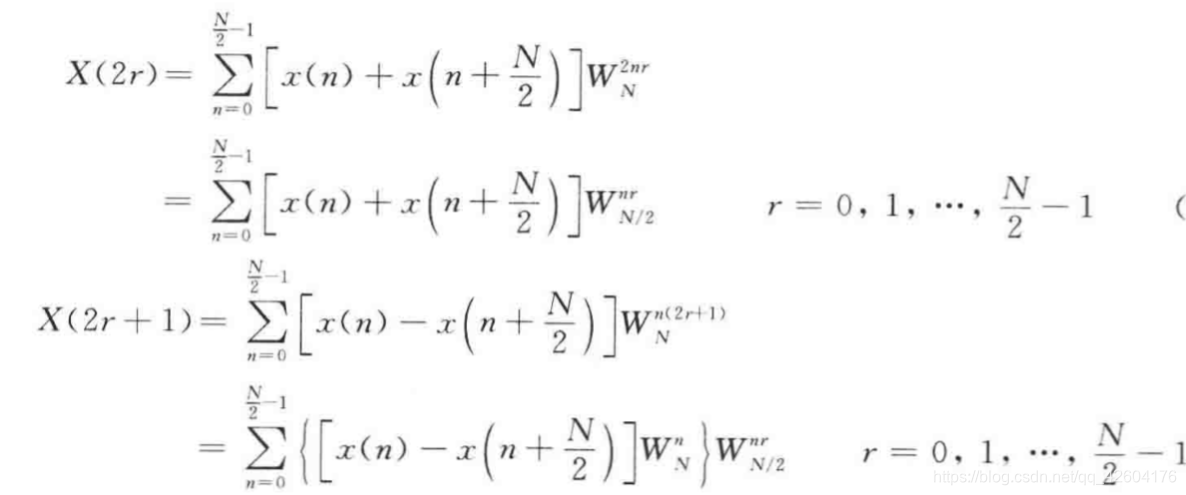

按照k奇数偶数进行分类讨论：

注意，此时X(2r)：前半输入与后半输入之和的N/2点DFT
X(2r+1)：前半输入与后半输入之差的与WN^n之积的N/2点DFT；

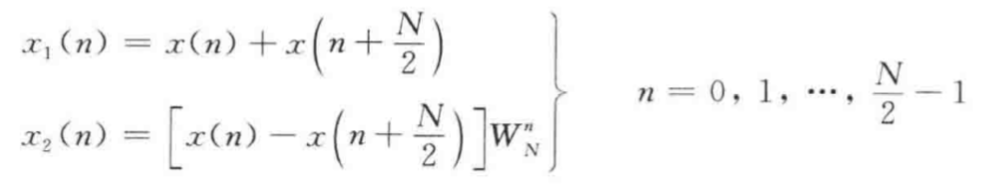

将括号内的式子写作整体：

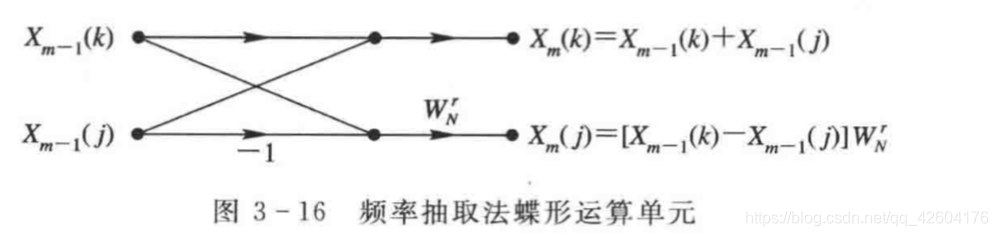

基本的蝶形运算单元：

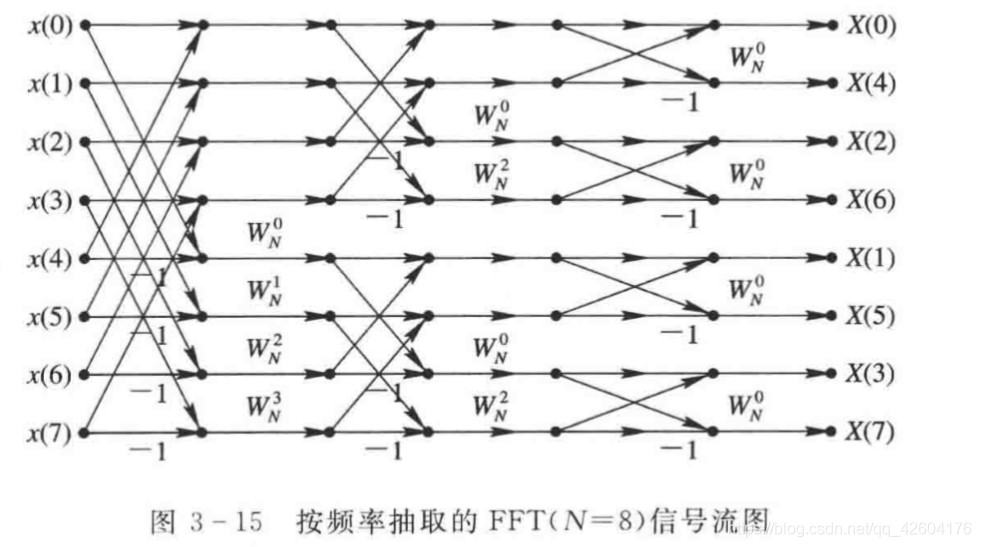

以N=8为例，展示出1级，2级，3级分解层次：

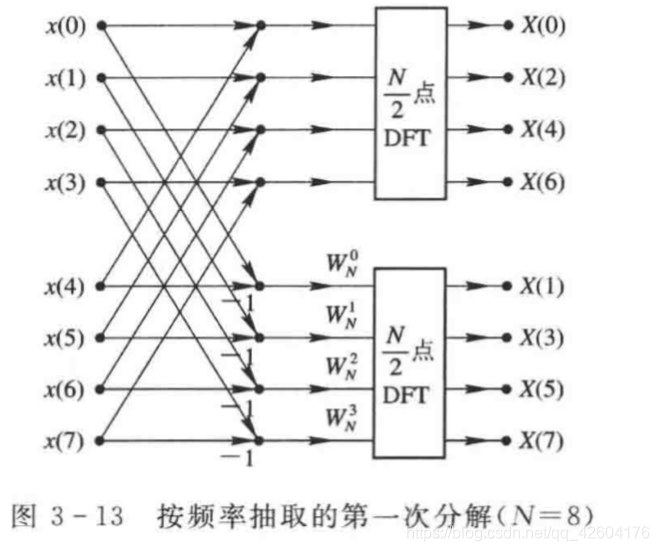

1、第一次分解

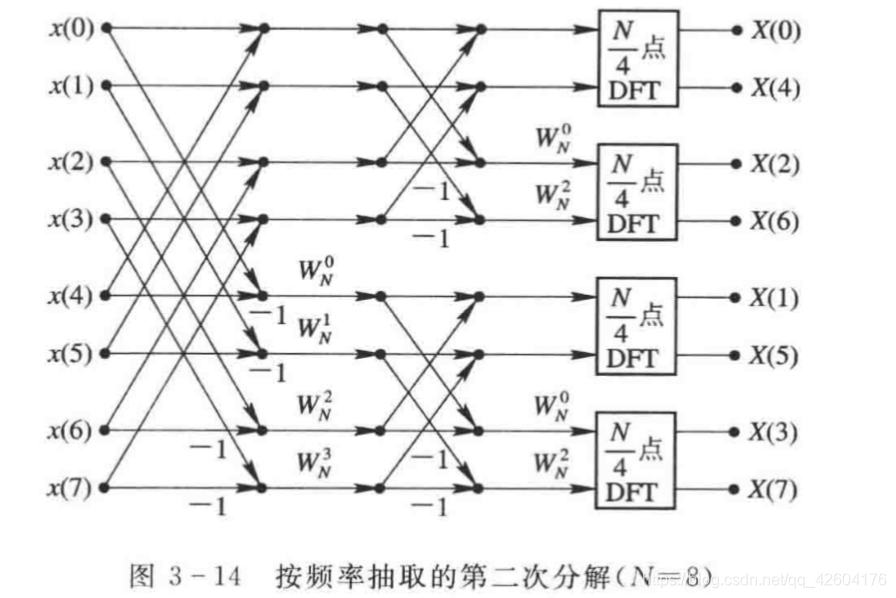

2、第二次分解：

3、第三次分解：

由于N=2^M,N/2仍然为偶数，将N/2点DFT输出再次分解，一直进行到第M次，第M次做两点DFT。

【3】运算特点

1、通过(N/2)*M个蝶形运算完成。（N/2:行数的一半，M：列数，运算的级数）

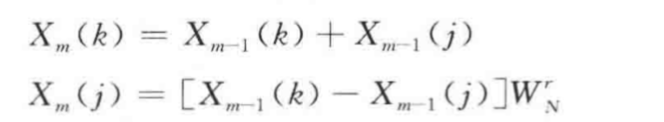

都有这样的迭代运算：


2、DIT与DIF方法异同点：
【1】：DIF：输入自然序列，输出倒位序列。
DIT：输入倒位序列，输出自然序列。
（本质上都是重新排序）
【2】：基本蝶形运算单元不同：
DIF:复数乘积只出现在减法运算之后
DIT:先做复数乘法运算，再做加减法
【3】：运算量相同
【4】：都需要进行变址运算，且转换的方法是一样的
【5】：DIT、DIF的基本蝶形互为转置

转置：流图中所有支路方向都反向，并且交换输入输出。节点变量值不做变换。

—————————————————————————————————————————————————————————————
参考资料：

《数字信号处理第三版.刘顺兰版》
