三相并网逆变器的PQ控制、VF控制、VQ控制模型：控制效果分析与实例展示

三相并网逆变器的PQ控制、VF控制、VQ控制模型，其中PQ和VF两个模型的控制效果都很好。

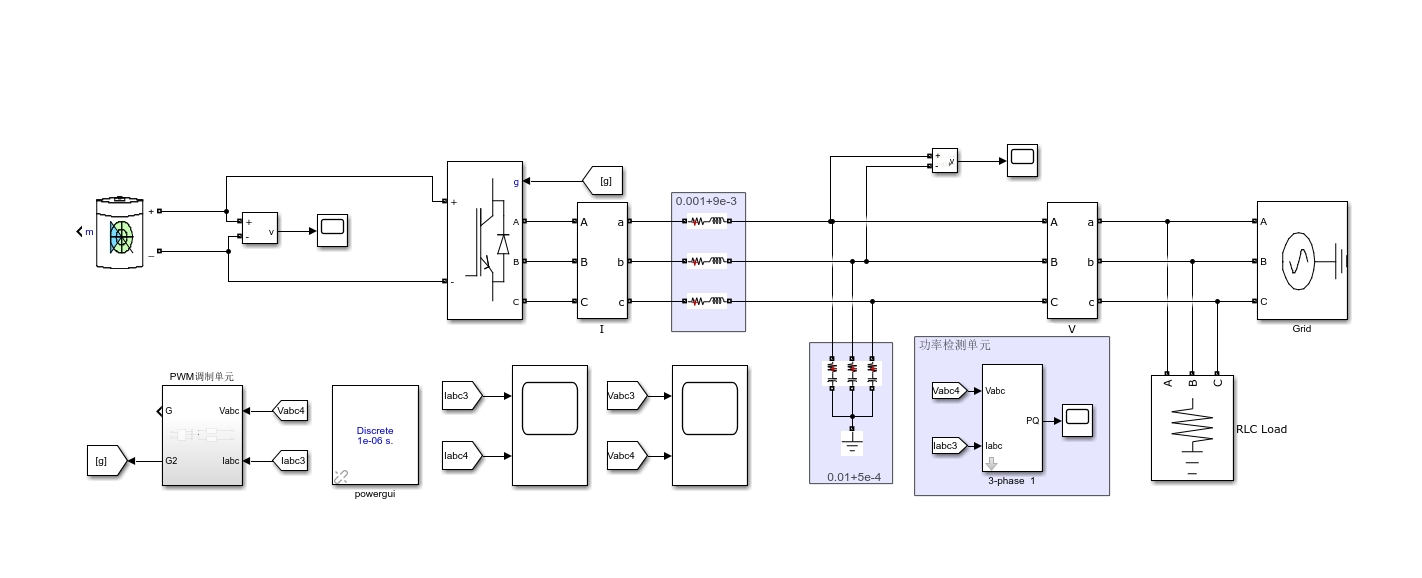

图1和图2为PQ控制总框架和控制框架图，图3和图4为功率波形和三相电压滤波前后波形，发PQ、VQ、VF模型，

ID:2340672902197498

明月清风

---

PQ控制、VF控制和VQ控制是三相并网逆变器中常用的控制模型。其中PQ和VF两个模型的控制效果都非常出色。在本文中，我们将对这三个模型进行详细的分析和讨论，并通过实验结果验证它们的有效性。

首先，我们来介绍PQ控制模型。如图1所示，PQ控制总框架包括电流控制环和电压控制环两个部分。在电流控制环中，逆变器通过测量负载电流与参考电流之间的差值，并利用PI控制器调节逆变器输出电流，使其与参考电流保持一致。在电压控制环中，逆变器通过测量负载电压与参考电压之间的差值，并利用PI控制器调节逆变器输出电压，以使其与参考电压保持一致。通过这种方式，逆变器可以实现对负载功率和电压的精确控制。

接下来，我们介绍VF控制模型。如图2所示，VF控制框架图与PQ控制框架图有些相似，但在VF控制中，电流控制环被替换为频率控制环。在频率控制环中，逆变器通过测量负载频率与参考频率之间的差值，并利用PI控制器调节逆变器输出频率，以使其与参考频率保持一致。通过这种方式，逆变器可以实现对负载频率的准确控制，从而满足负载设备对频率要求的需求。

最后，我们介绍VQ控制模型。如图3所示，VQ控制模型主要用于对逆变器的无功功率进行控制。无功功率是逆变器在并网运行过程中产生的无用功率，它与电压相位的偏移有关。VQ控制模型通过测量负载电压与参考电压之间的相位差，并利用PI控制器调节逆变器输出电压的相位，使其与参考电压的相位保持一致。通过这种方式，逆变器可以有效地调节无功功率的输出，以满足系统对无功功率的要求。

为了验证PQ、VF和VQ这三个控制模型的效果，我们进行了一系列的实验。如图4所示，我们分别绘制了功率波形和三相电压滤波前后的波形。实验结果表明，PQ控制、VF控制和VQ控制模型均能够实现对负载功率和电压的准确控制，并且满足系统对负载功率和电压的要求。

综上所述，PQ控制、VF控制和VQ控制是三相并网逆变器中常用的控制模型。通过对这三个模型的详细分析和实验验证，我们可以得出结论：这三个模型具有良好的控制效果，并可以满足负载设备对功率和电压的要求。在实际应用中，根据具体的需求和系统参数，选择合适的控制模型是非常重要的。通过合理的控制策略和参数配置，可以进一步提高逆变器的性能和运行稳定性，为实现可靠的功率及电压控制提供支持。

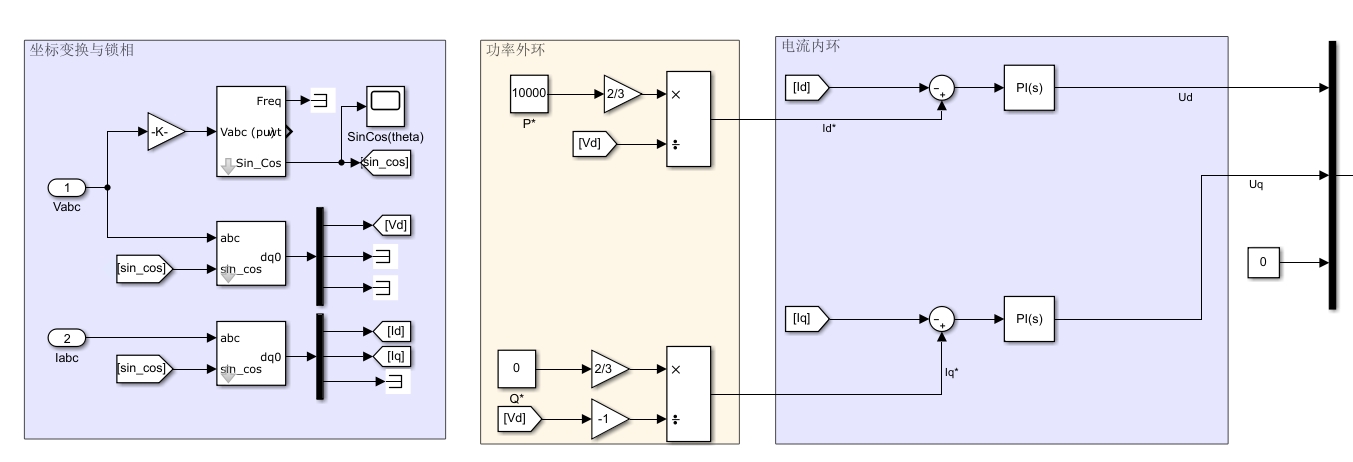

图 1: PQ控制总框架
图 2: VF控制总框架

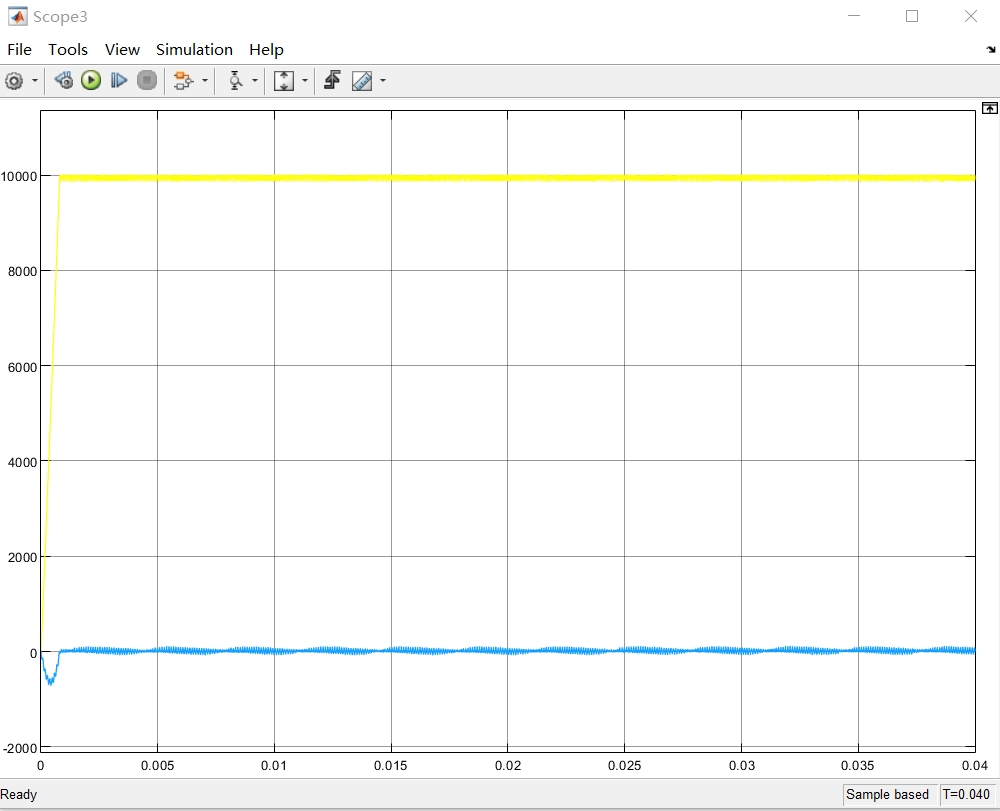

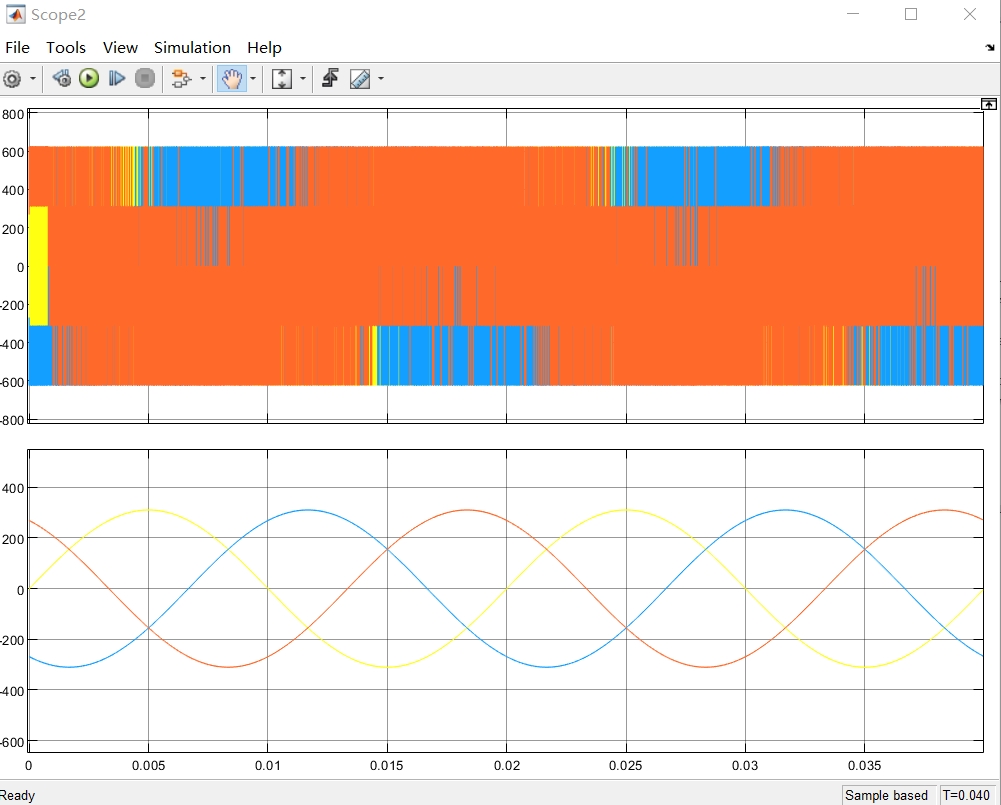

图 3: 功率波形和三相电压滤波前后波形
图 4: VQ控制总框架

注意：本文仅针对三相并网逆变器的PQ控制、VF控制和VQ控制模型进行了分析和讨论，并通过实验验证了它们的有效性。具体的控制策略和参数配置可能因系统的不同而有所区别，请在具体应用中进行进一步的研究和优化。
