18、电源管理入门之Power Domain管理

目录

1. 框架介绍

2. 如何使用power domain

3. provider

4. Consumer

参考：

---

SoC中通常有很多IP，按逻辑可以把几个相关功能的IP划为一个电源域。一个电源域内的IP，通常按相同的方式由同一个硬件模块PMIC供电，电压一样并且电源管理例如休眠唤醒一致。

为什么有设备电源管理还需要power domain划分？

对每个设备电源管理太细化了，会造成额外的开销。通常几个设备可以一块进行管理更加的方便，例如一个子系统，要么全工作要么全关闭，不会子系统内的某个设备单独工作。这时候为了简化管理工作就需要划分出来一个domain。SOC上众多电源域组成了一个电源域树，他们之间存在着相互的约束关系，子电源域打开前，需要父电源域打开，父电源域下所有子电源域关闭，父电源域才能关闭。

Domain这个词一般在权限管理中经常遇到，用于隔离，Domain内共进退。

虽然电源域的好处多多，却不是越多越好，因为划分电源域是需要成本的（需要在PMU中使用模拟电路完成，包括金钱成本和空间成本）。因此，大多数系统会根据功能，设置有限的几个电源域，例如：CPU core（1、2、3…）；GPU；NAND；DDR；USB；Display；Codec等等。

这种设计引出一个问题：存在多个模块共用一个电源域的情况。因而要求在对模块power on/off的时候，考虑power共用的情况：只要一个模块工作，就要power on；直到所有模块停止工作，才能power off。

1. 框架介绍

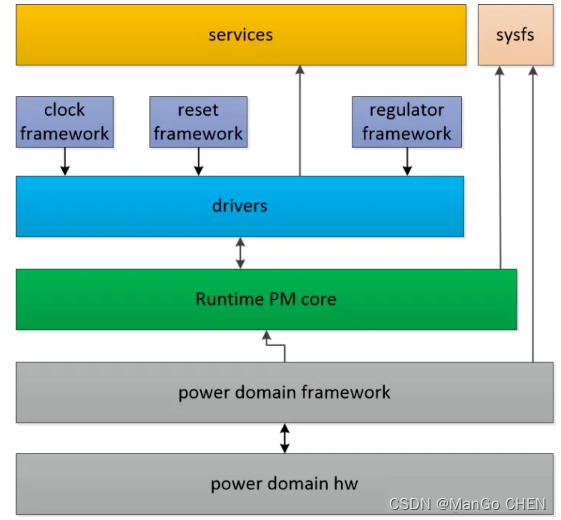

Kernel的PM domain framework（位于drivers/base/power/domain.c中），提供了管理和使用系统power domain的统一方法：

• 对底层power domain硬件的操作

  • 对power domain hw的开启操作，包括开钟、上电、解复位、解除电源隔离等
