在这里，我们将讨论使用 OpenCV 图像处理技术进行作物疾病严重程度检测。这个过程不涉及任何训练部分。基于颜色分割技术，我们只提取更健康的植物区域。并根据总植物面积与更健康的区域计算疾病严重程度。

为此，我使用了一些马铃薯植物图像

基于图像分割的植物病害严重程度计算。

什么是 OpenCV？

OpenCV 是用于执行机器学习和计算机视觉任务的图像处理软件工具或库。该库带有一组内置脚本来执行图像分析、图像检测等。该工具主要应用于对象跟踪、图像分析、图像处理、人脸识别等

什么是 HSV 颜色？

H - 色调，是颜色成分（基础颜色），范围 0-180 S - 饱和度，是颜色深度的大小，范围 0-255 V - 颜色的亮度，范围 0-255

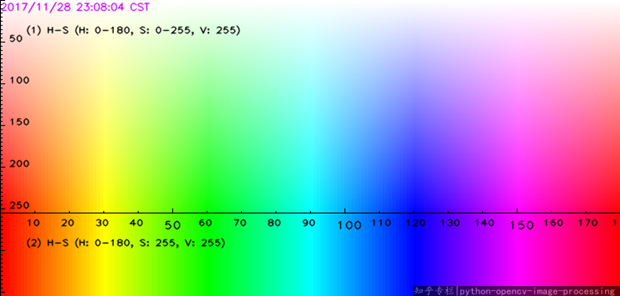

HSV 是一种颜色格式，如 RGB。该图显示了 HSV 的颜色图。与 RGB 相比，它很容易从 HSV 中的图像中提取所需的颜色区域。HSV 图像不受光照或气候变化的影响。

形态学操作

形态变换或操作是对图像执行的一些简单操作，以在图像内进行一些形态变化。此操作在单通道图像上执行。该操作需要 2 个输入进行处理，一个是二进制图像，另一个是称为 kernel 的结构元素。为了执行这个操作，一个已知大小的内核被用来对图像进行卷积。操作类型一般取决于我们使用的内核类型。腐蚀和膨胀是两个基本的形态学运算。在这个项目中，我们使用了形态学开运算。

腐蚀

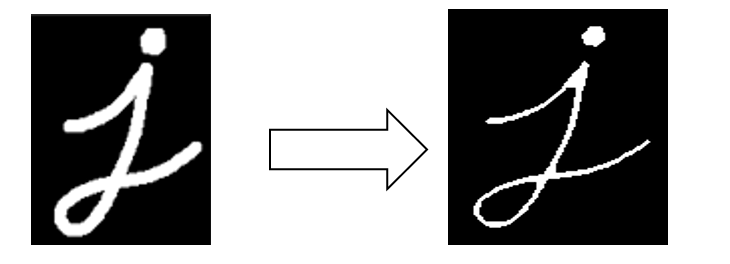

腐蚀是对图像执行的一种形态学操作。这种操作的基本直觉是它使用内核腐蚀图像。图像被腐蚀后，去除了噪声，但是也压缩了图像。

此操作的输入是包含值 0 或 1 的二进制图像。已知大小的内核会在图像上滑动。在此操作期间，如果内核的所有像素均为 1，则内核下的原始图像的像素将被视为 1，否则将被腐蚀（变为零）。此过程用于从图像中去除小点像素（噪声）。

膨胀

膨胀是一种形态学操作，但与对图像执行的腐蚀相反。这也将二进制图像作为输入。在此操作中，仅当内核至少一个像素为 1 时，原始图像的像素才会被视为 1。此操作扩大了白色区域，而腐蚀操作缩小了白色区域。

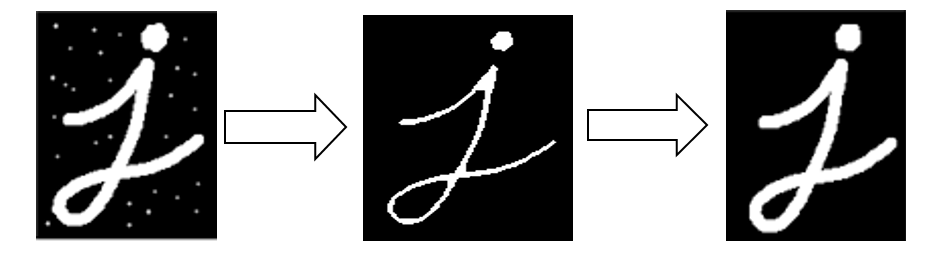

这些操作的组合有助于消除不需要的噪音。侵蚀从图像中去除白点；它基本上是噪声，但是图像中存在的对象会缩小。因此，我们使用膨胀操作对其进行膨胀以将其重塑为原始形状。

形态学开运算

当在膨胀之前进行腐蚀运算时，这个过程称为形态学开运算。

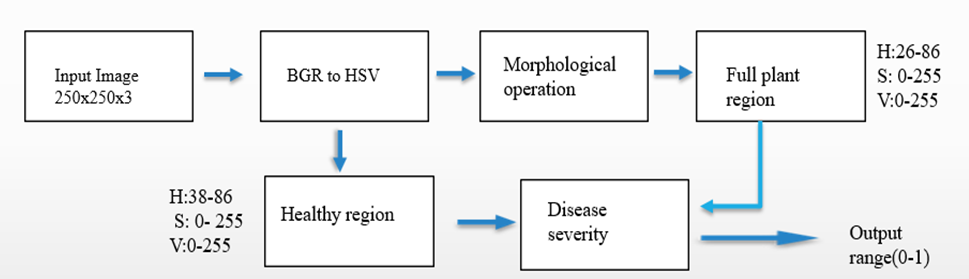

所提出的图像分割算法使用 OpenCV（图像处理软件工具）来执行任务。该算法由三个步骤组成，即颜色分割、形态学操作和严重程度计算。

植物病害严重程度是使用 python 中的图像处理技术计算的。

计算步骤如下：

1.加载图片

使用的图像是从互联网上下载的。使用 cv2.imread 加载图像并将其大小调整为 250x250x3

2.将BGR图像转换为HSV图像

3.提取健康区域（绿色像素）

将原始图像掩蔽到 HSV 范围以提取健康区域（H：38–86，S：0-255，V：0–255）

4.应用形态学运算

OpenCV 中的形态学开运算是先腐蚀后膨胀的组合。完成此操作是为了从图像中移除不需要的点像素（噪点）

5.提取植物区域

使用 HSV 范围屏蔽图像以提取整个植物区域 (H:26–86, S: 0–255, V:0–255)

注：HSV值可根据要求更改

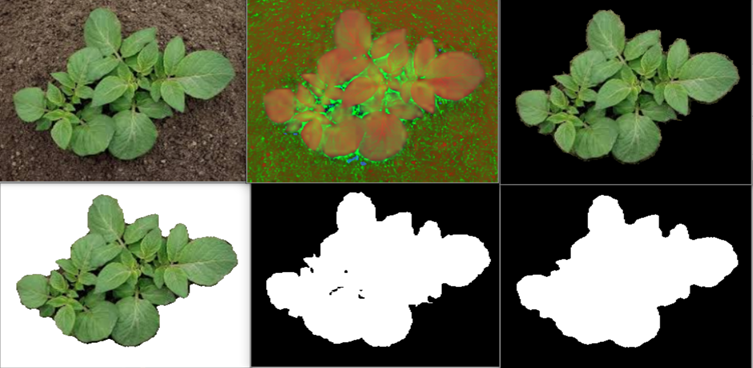

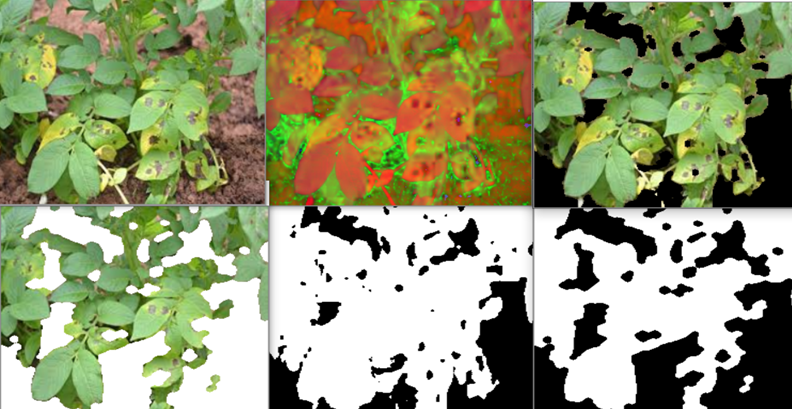

图：a-实际图像、b-hsv 图像、c-植物区域、d-植物健康区域、植物区域的 e-binary 图像、f-植物健康区域的二进制图像

6. 计算疾病严重程度

疾病严重程度是使用计算的，

S= 疾病严重程度（（0-1）0-低，1-高）

HR=植物健康区面积

PR=整个植物区域的面积

import cv2, time
import numpy as np # numeraical
start = time.time() # to calculate the run tie required
img = cv2.imread("path/to/image file) # image reading
img=cv2.resize(img,(250,250)) # image resizing
hsv = cv2.cvtColor(img,cv2.COLOR_BGR2HSV) # Converting it to hue saturation value image
range1=(26,0,0)
range2=(86,255,255)
mask1=cv2.inRange(hsv,range1,range2)
#apply morphological operations
kernel1 = cv2.getStructuringElement(cv2.MORPH_ELLIPSE, (5,5)) # create structuring element
mask2 = cv2.morphologyEx(mask1, cv2.MORPH_OPEN, kernel1) # Apply mask to images
mask2 = cv2.morphologyEx(mask1, cv2.MORPH_CLOSE, kernel1) # Apply morphological
# open and close function
res=cv2.bitwise_and(img,img,mask=mask2) # these are done to display images
range1, range2 = (38,0,0), (86,255,255)
mask = cv2.inRange(hsv,range1,range2)
kernel = cv2.getStructuringElement(cv2.MORPH_ELLIPSE, (7,7))
mask = cv2.morphologyEx(mask, cv2.MORPH_OPEN, kernel)
mask = cv2.morphologyEx(mask, cv2.MORPH_CLOSE, kernel)
t=mask
mask = cv2.merge([mask,mask,mask])
mask_inv = 255 - mask
white = np.full_like(img, (255,255,255))
img_masked = cv2.bitwise_and(img, mask)
white_masked = cv2.bitwise_and(white, mask_inv)
result = cv2.add(img_masked, mask_inv)
cv2.imwrite("green_plant_mask.png", t)
cv2.imwrite("green_plant_white_background.jpg", result)
cv2.imwrite("plant_region.jpg", res)
cv2.imwrite("binary.jpg",mask1)
cv2.imwrite("hsv_image.jpg",hsv)
x=cv2.countNonZero(t)
y=cv2.countNonZero(mask2)
print(x,y)
print("severity of disease is {}".format(1-(x/y)))
end = time.time() # to stop the time and to calculate runtime
print(f"Runtime of the program is {end - start} seconds")
cv2.imshow("img",img)# to display original image
cv2.imshow("binary", mask1) # to display binary image
cv2.imshow("hsv", hsv) # to display hsv image
cv2.imshow("result", result) # to display finalimage
# cv2.imshow("res",res)
# cv2.imshow("t",t)
cv2.waitKey(0)
cv2.destroyAllWindows()

使用 opencv 图像处理技术对植物疾病严重程度的量化在计算植物感染水平方面表现良好。该算法能够计算任何植物的疾病严重程度。

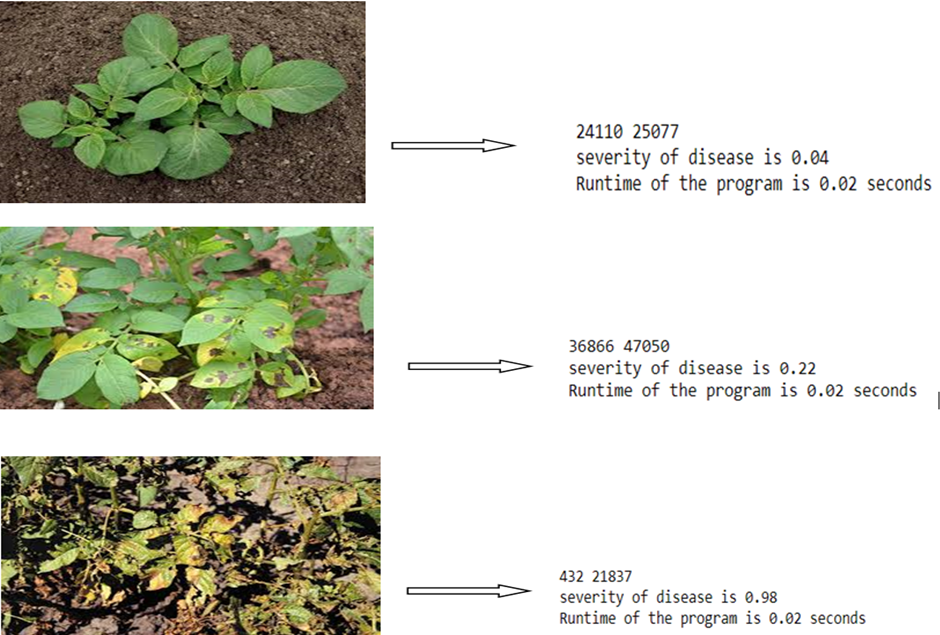

下图显示了三种不同的开发技术的输出结果。拍摄健康、轻度感染和高度感染的植物图像以测试该算法。这 3 幅图像的疾病严重程度分别计算为0.04、0.22和0.98。对于更健康的植物，4% 的严重程度是可以接受的，这可能是由于一些光照变化。

对这项技术的评估是通过将输出结果与实际输入图像可视化。该算法能够通过应用形态学和颜色分割过程来计算植物的疾病严重程度。该算法的输出范围为0到1。

所开发的技术在本地机器以及树莓派模型中进行了测试。两种情况下的运行时间均小于0.1秒。因此，这项技术将更有效地用于植物的瞬时严重性计算和更精确地对不健康的植物应用农药。
