常用的逻辑电平：TTL、CMOS、LVTTL、ECL、PECL、LVDS、GTL、RS232、RS422等。

按电压可分为四类：5V系列、3.3V系列，2.5V系列、1.8V系列。

5V 是通用的逻辑电平，3.3V及以下的逻辑电平被称为低电压逻辑电平

ECL/PECL和LVDS是差分输入输出。

RS-422/485和RS-232是串口的接口标准，RS-422/485是差分输入输出，RS-232是单端输入输出。

	TTL	CMOS
全称	Transistor-Transistor Logic 晶体管-晶体管逻辑门	Complementary Metal-Oxide-Semiconductor 互补金属氧化物半导体
	基于BJT（晶体管）	基于MOS
	电流驱动	电压驱动
速度	快	慢
静态功耗	较高	在静态时几乎不消耗电流，功耗较低
输入阻抗	低，kΩ	高，MΩ
输出电流	较大	较小
不使用的管脚		上拉或下拉（悬空输入阻抗大，捕捉信号能力强，会造成逻辑混乱）

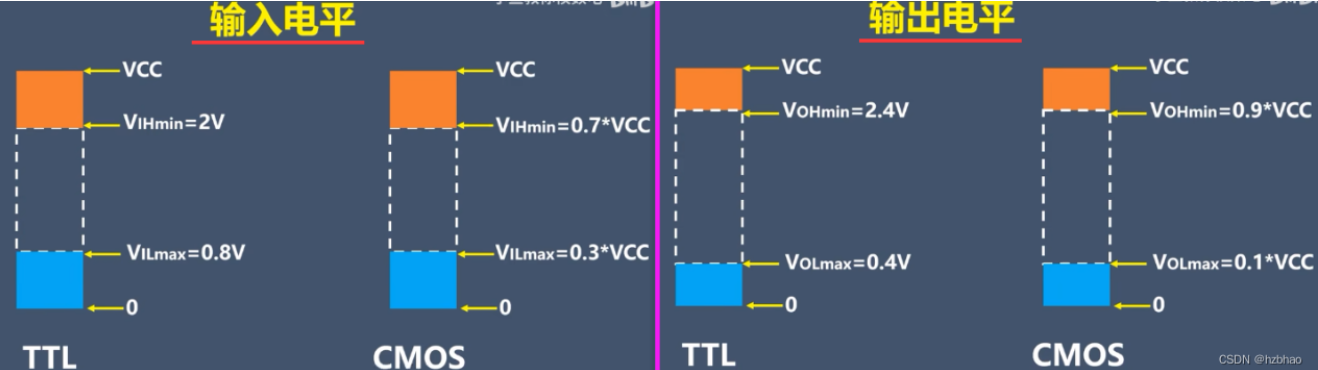

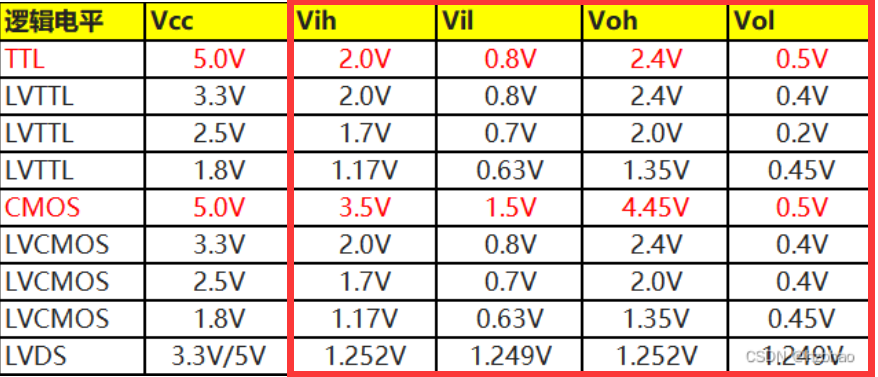

	5V TTL LVTTL (3.3V)	CMOS
Uoh	>= 2.4 V	>= 0.9VDD(电源电压)
Uih	>= 2.0 V	>= 0.7VDD(电源电压)
Uil	<= 0.8 V	<= 0.3VDD(电源电压)
Uol	<= 0.4 V	<= 0.1VDD(电源电压)
噪声容限	0.4 V	很宽

1）在 +5V 电源电压下，输入电压高于 3.5V 将被视为高电平，输入电压低于 1.5V 将被视为低电平，高电平输出可能在 4.5V 至 5V 之间，低电平输出可能在 0V 至 0.5V 之间。

2）5V电源电压情况下，COMS电路可以直接驱动TTL（CMOS的输出高电平大于TTL的输入高电平，CMOS的输出低电平小于TTL的输入低电平），而TTL电路则不能直接驱动CMOS电路。

噪声容限：信号可以承受的最大电压变化而不改变其逻辑状态

噪声容限=min{高电平噪声容限，低电平噪声容限}
高电平噪声容限=最小输出高电平电压-最小输入高电平电压
低电平噪声容限=最大输入低电平电压-最大输出低电平电压
