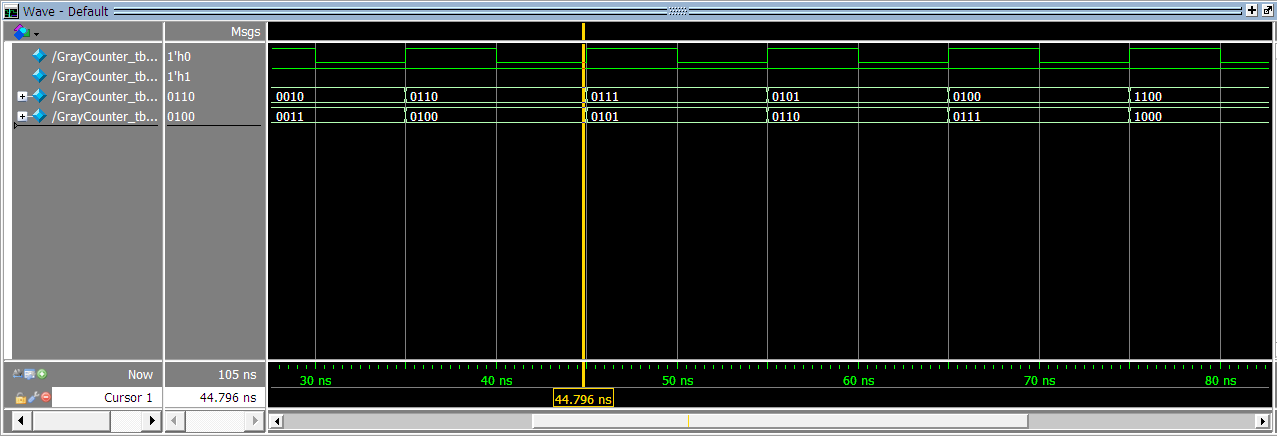

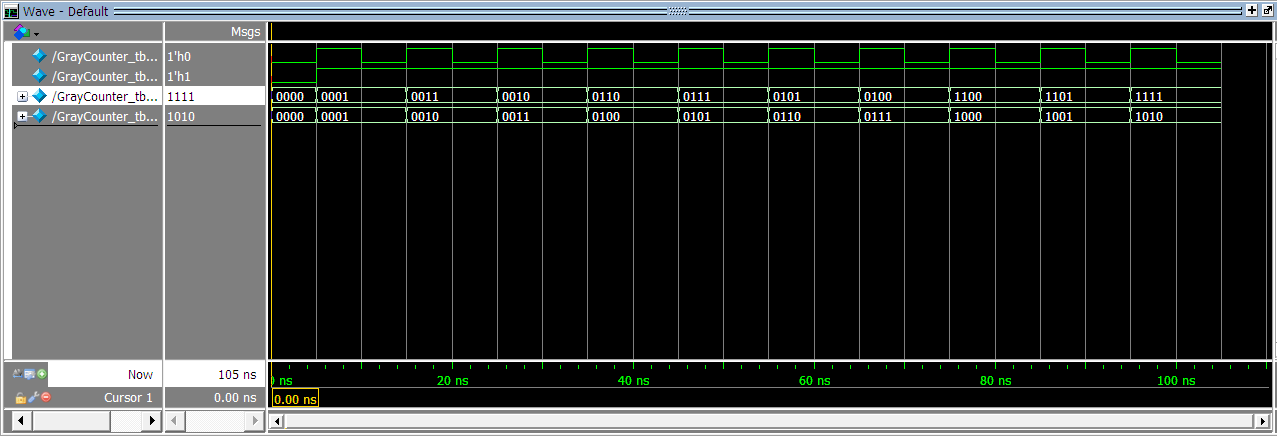

该文描述了一个Verilog模块GrayCounter，它实现了二进制码到格雷码的转换，并能将格雷码再转换回二进制码。模块包含输入时钟clk_50M、复位信号rst_n以及两个输出：gray_dout（格雷码输出）和gray_count（二进制计数器输出）。在testbench中，对模块进行了仿真，展示了波形输出，包括整体和部分波形视图。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

实验要求

模块功能应包括二进制码计数器的产生、由二进制码产生格雷码、所产生的格雷码再次转换为二进制码等逻辑部分。

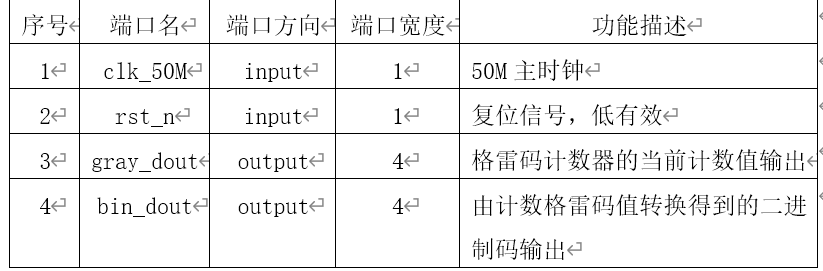

该项目由一个功能模块和一个testbench组成。其中功能模块的端口信号如下表所示
在这里插入图片描述

格雷码表

二进制	格雷码
0000	0000
0001	0001
0010	0011
0011	0010
0100	0110
0101	0111
0110	0101
0111	0100
1000	1100
1001	1101
1010	1111
1011	1110
1100	1010
1101	1011
1110	1001
1111	1000

GrayCounter

module GrayCounter(
 input clk_50M,
 input rst_n,
 output reg[3:0]gray_dout,
 output reg[3:0]gray_count
);

 always@(posedge clk_50M or negedge rst_n)
 if(!rst_n) begin
	gray_dout <= 4'b0000;
	 gray_count <= 4'b0000; // 复位计数器
end
 else begin
  case(gray_dout)
   4'b0000 : begin
	gray_dout <= 4'b0001;
	gray_count <=4'b0001;
	end
   4'b0001 : begin
	gray_dout <= 4'b0011;
	gray_count <=4'b0010;
	end
	4'b0011 : begin
	gray_dout <= 4'b0010;
	gray_count <=4'b0011;
	end
	4'b0010 : begin
	gray_dout <= 4'b0110;
	gray_count <=4'b0100;
	end
	4'b0110 : begin
	gray_dout <= 4'b0111;
	gray_count <=4'b0101;
	end
	4'b0111 : begin
	gray_dout <= 4'b0101;
	gray_count <=4'b0110;
	end
	4'b0101 : begin
	gray_dout <= 4'b0100;
	gray_count <=4'b0111;
	end
	4'b0100 : begin
	gray_dout <= 4'b1100;
	gray_count <=4'b1000;
	end
	4'b1100 : begin
	gray_dout <= 4'b1101;
	gray_count <=4'b1001;
	end
	4'b1101 : begin
	gray_dout <= 4'b1111;
	gray_count <=4'b1010;
	end
	4'b1111 : begin
	gray_dout <= 4'b1110;
	gray_count <=4'b1011;
	end
	4'b1110 : begin
	gray_dout <= 4'b1010;
	gray_count <=4'b1100;
	end
	4'b1010 : begin
	gray_dout <= 4'b1011;
	gray_count <=4'b1101;
	end
	4'b1011 : begin
	gray_dout <= 4'b1001;
	gray_count <=4'b1110;
	end
	4'b1001 : begin
	gray_dout <= 4'b1000;
	gray_count <=4'b1111;
	end
	4'b1000 : begin
	gray_dout <= 4'b0000;
	gray_count <=4'b1111;
	end
	default:begin
	gray_dout <= 4'bx;
	gray_count <= 4'bx;
	end
  endcase
 end

endmodule

GrayCounter_tb

`timescale 1 ns/ 1 ns
module GrayCounter_tb();
reg clk_50M;
reg rst_n;
wire [3:0]  gray_dout;
wire [3:0]  gray_count;


GrayCounter i1 (

	.clk_50M(clk_50M),
	.gray_dout(gray_dout),
	.rst_n(rst_n),
	.gray_count(gray_count)
);
initial
begin
	rst_n = 0;
	clk_50M = 0;
	#5 rst_n = 1;
	#100 $stop;
end

always #5 clk_50M = ~clk_50M;

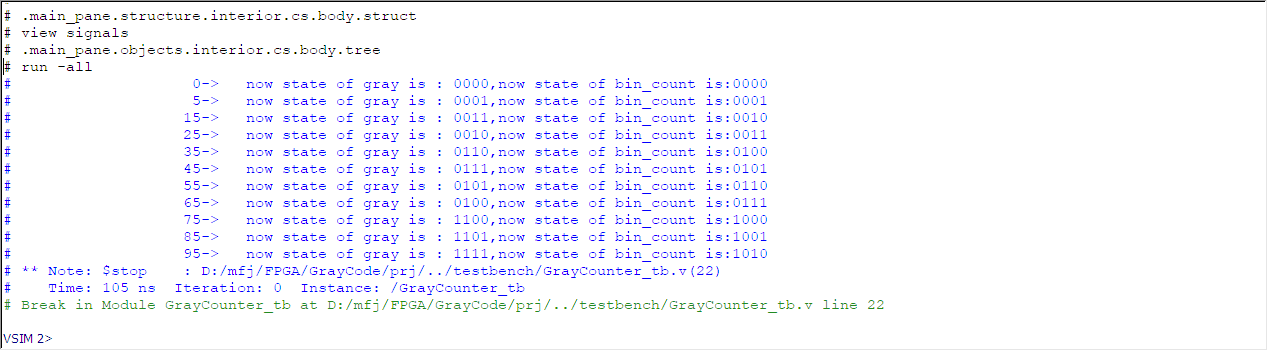

initial $monitor($time,"-> \t now state of gray is : %b,now state of bin_count is:%b",gray_dout,gray_count);
endmodule
