1路电磁继电器模块的使用方法的直观理解

1路电磁继电器的使用方法的直观理解

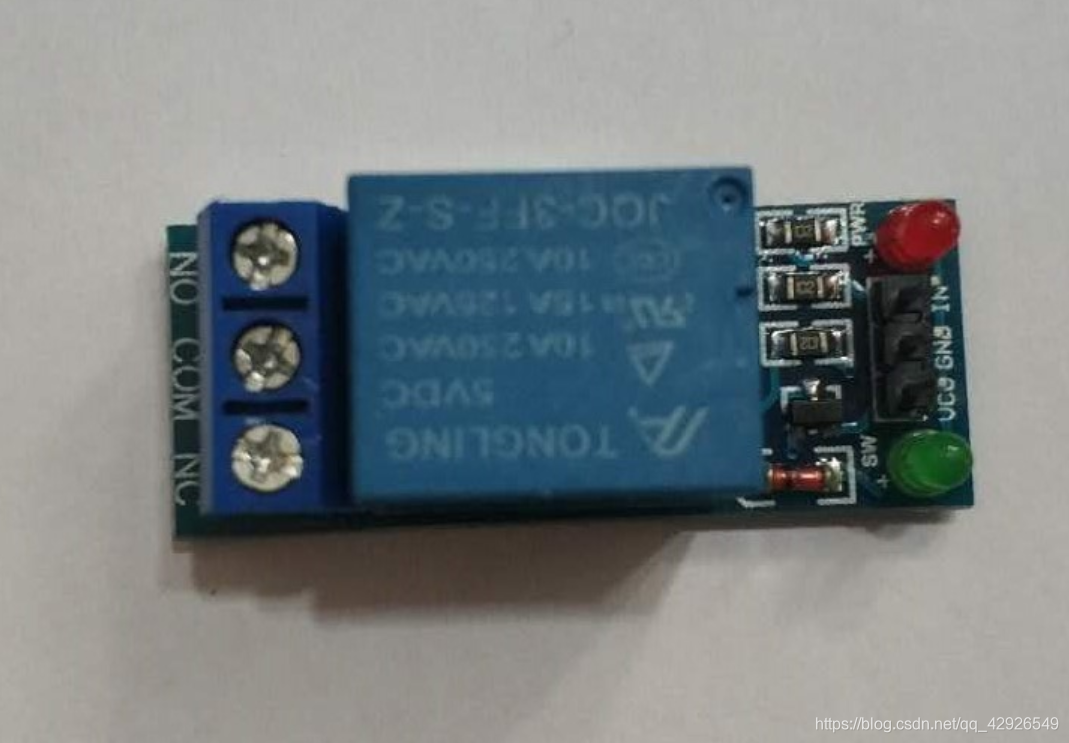

使用的1路电磁继电器模块如下：

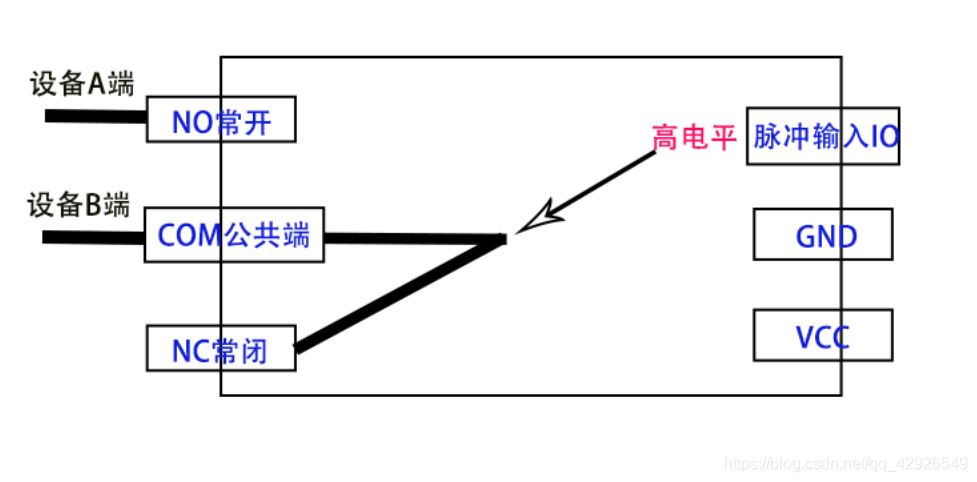

此为低电平触发的继电器，其中，NC为常闭端，NO为常开端，COM为常闭端，左侧就相当于一个单掷开关，右侧引脚为模块供电以及输入控制信号。在脉冲输入引脚为高电平时我将示意图简化如下：

从图中可以看到，当脉冲输入为高电平时，公共端与常闭端相连，此时设备处于断开状态，模块上的绿色灯不亮，红色灯亮。

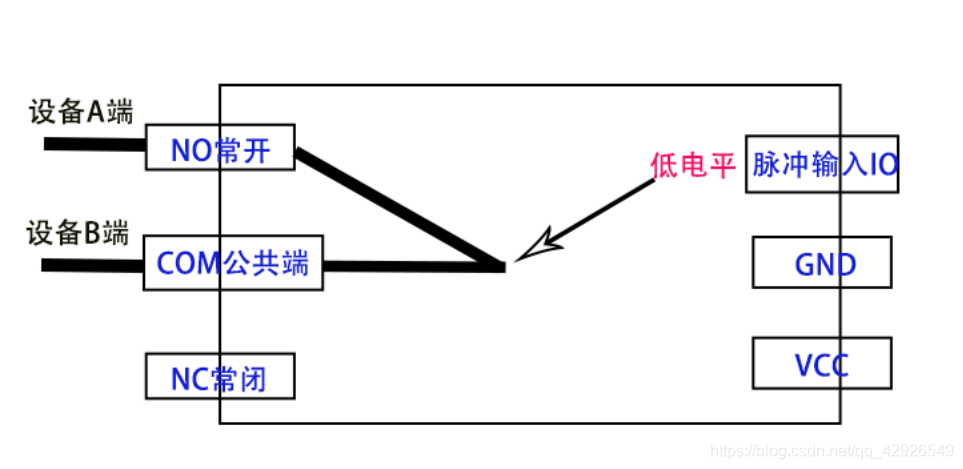

当输入的脉冲电平为低电平时，示意图如下：

此时设备A、B端相连，设备工作。需要注意的是，左边仅仅是一个开关的作用，并无电力输入，设备需要电源才能工作的需要将其串联进去，VCC和GND仅仅是对模块作用的。
在我使用过程中，我需要利用单片机控制电磁继电器来实现控制直流电机的转动，在设备端连线的时候，对于新手来说可能有点晕，特别是用红色杜邦线接正极，黑色杜邦线接负极的时候，这就跟初中那会儿一样，串联正极是接另一端的正极还是负极呢？这样接会不会烧？对于直流电机这并不会对电机产生什么坏的影响，只是电机转动的方向变了而已。但是对于其它的设备就有点不同了。

至于脉冲输入IO口，在单片机配置时，要设置为开漏输出，如果设置为推挽输出的话，并不能控制继电器，会一直处于闭合的状态（即A端、B端一直相连）。
