「心电信号中基线漂移、肌电干扰与工频干扰联合滤除——ECG信号处理-第十一课」2025年3月31日

一、ECG信号中的常见噪声

        心电信号（ECG）在临床诊断和生理监测中具有重要作用。然而，由于采集环境和人体生理特性，ECG信号往往受到多种噪声的干扰，包括基线漂移、肌电干扰和工频干扰。这些噪声会影响信号的分析与特征提取，必须采用适当的滤波方法进行去噪。

表1 心电信号中常见的噪声

噪声种类	原因	频率范围
肌电干扰	环境和心理影响下的收缩舒张运动	10~150Hz
工频干扰	电路系统干扰	50Hz
基线漂移	肢体运动和呼吸	0.05~1Hz

        在前面，我已经介绍了心电信号中的常见噪声与各具体实现方法，可点击如下链接查看。

「ECG信号处理-第五课——心电信号中的常见噪声」2024年12月10日_ecg工频干扰-CSDN博客

「ECG信号处理-第六课——（1）基线漂移去噪与实现方法（高通滤波器）」2025年1月7日_每一个峰值幅度计算为m点幅度和m点之前的p点基线值的差。-CSDN博客

「ECG信号处理-第七课——（2）基线漂移去噪与实现方法（小波变换）」2025年1月20日_一半处理信号是先滤波再去基线漂移-CSDN博客

「ECG信号处理-第八课——肌电干扰去噪与实现方法（带通滤波器）」2025年2月12日_肌电信号的频率特征-CSDN博客

「ECG信号处理-第九课——工频干扰去噪与实现方法（陷波/带阻滤波器）」2025年3月4日_心电信号处理 工频干扰-CSDN博客

二、ECG信号去噪方法

        现在，本文整合上述内容，对心电信号中基线漂移、肌电干扰和工频干扰进行联合滤波去噪。

1、去除基线漂移

        去除基线漂移的方法通常采用高通滤波器。在本研究中，使用二阶Butterworth高通滤波器，截止频率设定为0.5 Hz，以去除低频成分。高通滤波的数学表达式如下：

        其中，是滤波器的截止频率。

2、去除肌电干扰

        正常的心电信号主要集中在0.5到40 Hz之间，肌电干扰采用带通Butterworth滤波器进行滤除。该滤波器的低截止频率设为1 Hz，高截止频率设为45 Hz，以保留心电信号主要成分，同时抑制高频噪声。带通滤波的传递函数可以表示为：

3、去除工频干扰

        工频干扰的频率较为固定（50 Hz），可以使用陷波滤波器（Notch Filter）来抑制。陷波滤波器的数学表达如下：

        其中，是是目标抑制频率，Q是品质因数，用于控制滤波器带宽。

三、ECG信号去噪结果分析

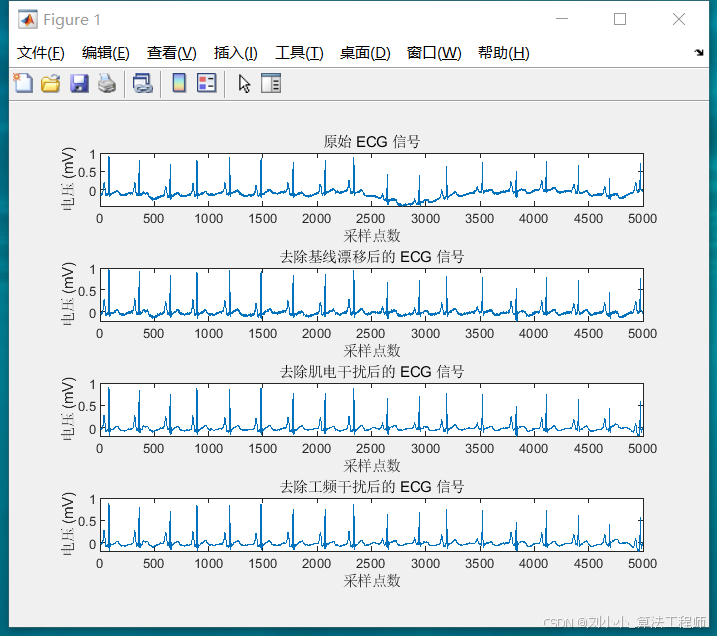

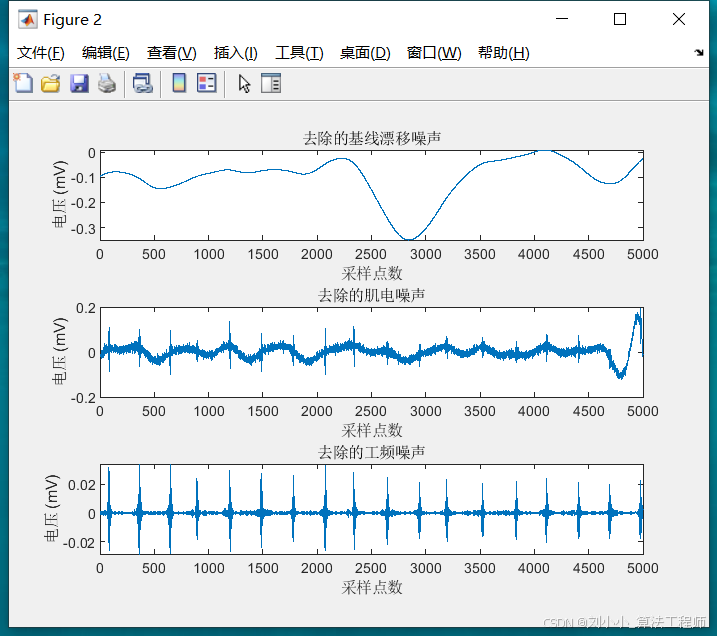

        通过Matlab仿真，我们对比了去噪前后的ECG信号（以MIT-BIH中222号记录数据为例）：

结果分析：

1. 原始ECG信号包含明显的基线漂移、肌电干扰和工频噪声。

2. 经过高通滤波后，基线漂移被去除，信号的整体趋势趋于稳定。

3. 采用带通滤波后，高频肌电噪声显著减少，心电波形更加清晰。

4. 经过陷波滤波后，50 Hz的工频噪声被有效抑制，最终得到清洁的ECG信号。

Tips：下一讲，我们将继续探讨关于心电信号特征提取——心率变异性分析的内容。

以上就是心电信号中基线漂移、肌电干扰与工频干扰联合滤除的全部内容啦~

我们下期再见，拜拜(⭐v⭐) ~

（Ps：有代码实现需求，请见主页信息，谢谢支持！~）
