「心率变异性分析——ECG信号处理-第十二课」2025年4月1日

        心率变异性(Heart Rate Variability,HRV)是指逐次心跳周期差异的变化情况,它反映了心脏自主神经调节功能的动态变化。HRV分析在临床诊断、运动医学、心理生理学等领域具有重要的应用价值。本文将详细介绍心率变异性分析的流程,包括时间域分析、非线性分析、RR间期直方图分析以及频域分析,并结合正常参数范围和数据分析健康情况。

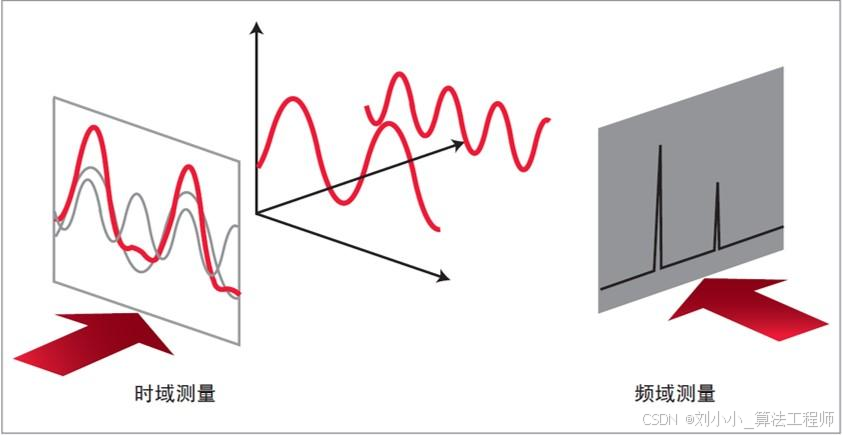

图1:时域与频域分析示意

一、HRV时域分析

        时域分析是最直观的心率变异性分析方法之一,它直接对RR间期序列进行统计分析。RR间期是指连续两个R波之间的时间间隔,通常以毫秒(ms)为单位。时域分析的关键指标包括以下几个方面:

1.1 SDNN(标准差)

        定义:SDNN表示RR间期的标准差,反映了心率变异性的总体水平。它衡量了RR间期的离散程度,值越大,说明心率变化越不稳定,自主神经调节功能可能越活跃。

        计算公式

        其中,RRi​表示第i个RR间期,RRˉ表示所有RR间期的平均值,N为RR间期的总数。

        正常范围:50–150 ms(长期记录),20–50 ms(短期记录)。

        健康评估:较高的SDNN值通常表明自主神经调节功能较好,个体处于较为放松的状态。较低的SDNN值可能表明自主神经调节功能受损,可能与心血管疾病、糖尿病等慢性疾病有关。

1.2 NN50(超过50ms的RR间期差值数量)

        定义:NN50统计的是相邻RR间期差值大于50ms的次数。它反映了心率的快速变化情况,较高的NN50值表明心率在短时间内有较大的波动。

        计算公式

        其中,RRi+1​和RRi​分别表示相邻的两个RR间期。

        正常范围:短期记录约20–50次,长期记录可能达到数百次。

        健康评估:较高的NN50值表明心率的快速变化能力较强,通常与较好的副交感神经功能相关。较低的NN50值可能表明副交感神经功能减弱,可能与应激状态、焦虑等有关。

1.3 pNN50(NN50占总RR间期数的百分比)

        定义:pNN50是NN50占总RR间期数的百分比。它进一步量化了NN50的意义,能够更准确地反映心率的快速变化程度。

        计算公式

        其中,N为RR间期的总数。

        正常范围:短期记录约5%-20%。

        健康评估:较高的pNN50值表明心率的快速变化能力较强,通常与较好的副交感神经功能相关。较低的pNN50值可能表明副交感神经功能减弱,可能与应激状态、焦虑等有关。

二、HRV频域分析

        频域分析是通过将RR间期序列转换到频域,分析其功率谱密度(PSD),从而评估心率变异性的频率成分。频域分析的关键指标包括以下几个方面:

2.1 LF(低频功率)

        定义:LF表示低频范围内的功率,通常频率范围为0.04-0.15 Hz。它主要反映了交感神经和副交感神经的共同作用,但以前者为主。

        计算公式

        其中,P(f)表示功率谱密度。

        正常范围:短期记录 200–800 ms²,长期记录 800–2500 ms²。

        健康评估:较高的LF值可能表明交感神经活动较强,个体可能处于应激状态;较低的LF值可能表明交感神经活动较弱,通常与健康状态相关。

2.2 HF(高频功率)

        定义:HF表示高频范围内的功率,通常频率范围为0.15-0.4 Hz。它主要反映了副交感神经的活动。

        计算公式

        其中,P(f)表示功率谱密度。

        正常范围:短期记录 150–1000 ms²,长期记录 500–2000 ms²。

        健康评估:较高的HF值可能表明副交感神经活动较强,个体可能处于放松状态;较低的HF值可能表明副交感神经活动较弱,可能与应激状态、焦虑等有关。

2.3 TP(总功率)

        定义:TP表示总功率,是LF和HF功率之和。它反映了心率变异性的总体水平。

        计算公式

        正常范围:短期记录 1000–3000 ms²,长期记录 3000–10000 ms²。

        健康评估:较高的TP值表明心率变异性较好,自主神经调节功能较强;较低的TP值可能表明自主神经调节功能受损,可能与心血管疾病、糖尿病等慢性疾病有关。

2.4 LF/HF(低频与高频的比值)

        定义:LF/HF比值用于评估交感神经和副交感神经的平衡状态。较高的LF/HF比值可能表明交感神经占优势,而较低的比值则可能表明副交感神经占优势。

        计算公式

        正常范围:健康成年人的LF/HF通常在0.5–2.0之间。

        健康评估:较高的LF/HF比值可能表明交感神经占优势,可能与应激状态、焦虑等有关;较低的LF/HF比值可能表明副交感神经占优势,通常与健康状态相关。

三、非线性分析 Poincare图

        Poincare图是一种直观展示RR间期动态变化的非线性分析方法。它通过绘制相邻RR间期的散点图,能够揭示心率变异性的复杂性。

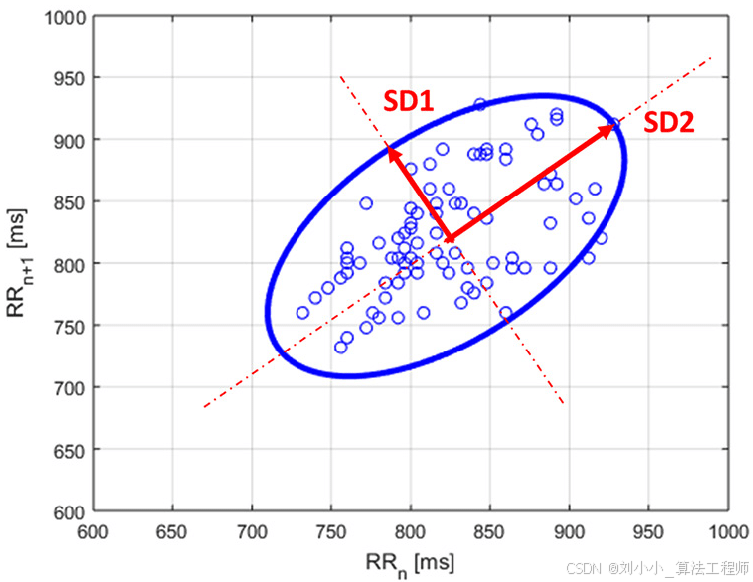

图2:Poincare图示意

Poincare图的关键指标包括以下几个方面:

3.1 SD1(短轴标准差)

        定义:SD1表示RR间期变化的短期波动性,反映了心率的快速变化情况。

        计算公式

        其中,RRi+1​和RRi​分别表示相邻的两个RR间期。

        正常范围:健康成年人的SD1通常在 20–70 ms之间。

        健康评估:较高的SD1值表明心率的快速变化能力较强,通常与较好的副交感神经功能相关。较低的SD1值可能表明副交感神经功能减弱,可能与应激状态、焦虑等有关。

3.2 SD2(长轴标准差)

        定义:SD2表示RR间期变化的长期波动性,反映了心率的长期变化趋势。

        计算公式

        其中,std(RRi​)表示所有RR间期的标准差。

        正常范围:健康成年人的SD2通常在100-300 ms之间。

        健康评估:较高的SD2值表明心率的长期变化能力较强,通常与较好的自主神经调节功能相关。较低的SD2值可能表明自主神经调节功能受损,可能与心血管疾病、糖尿病等慢性疾病有关。

3.3 SD1/SD2(SD1与SD2的比值)

        定义:SD1/SD2用于评估心率变异性的复杂性。该比值越小,说明心率变异性越复杂,自主神经调节功能可能越活跃。

        计算公式

        正常范围:健康成年人的SD1/SD2通常在 0.2-1.0 之间。

        健康评估:较低的SD1/SD2值表明心率变异性较为复杂,自主神经调节功能较好。较高的SD1/SD2值可能表明心率变异性较为简单,可能与应激状态、焦虑等有关。

3.4 EA(椭圆面积)

        定义:EA表示Poincare图中散点分布的椭圆面积,反映了心率变异性的总体水平。

        计算公式

        正常范围:健康成年人的EA通常在3000–15000 ms²之间。

        健康评估:较高的EA值表明心率变异性较好,自主神经调节功能较强。较低的EA值可能表明自主神经调节功能受损,可能与心血管疾病、糖尿病等慢性疾病有关。

3.5 VAI(角度变异指数)

        定义:VAI表示相邻RR间期差值的角度变化情况,反映了心率变化的方向性。

        计算公式

        正常范围:健康成年人的VAI通常在0.1-0.5 rad之间。

        健康评估:较高的VAI值表明心率变化的方向性较强,通常与较好的自主神经调节功能相关。较低的VAI值可能表明自主神经调节功能受损,可能与心血管疾病、糖尿病等慢性疾病有关。

3.6 VLI(长度变异指数)

        定义:VLI表示相邻RR间期差值的长度变化情况,反映了心率变化的幅度。

        计算公式

        正常范围:健康成年人的VLI通常在 50–200 ms之间。

        健康评估:较高的VLI值表明心率变化的幅度较大,通常与较好的自主神经调节功能相关。较低的VLI值可能表明自主神经调节功能受损,可能与心血管疾病、糖尿病等慢性疾病有关。

四、RR间期直方图

        RR间期直方图用于展示RR间期的分布情况,它能够直观地反映心率的变化范围和频率。在直方图中,横轴表示RR间期的范围,纵轴表示每个RR间期范围内的概率。通过观察直方图,可以了解RR间期的集中趋势和离散程度。

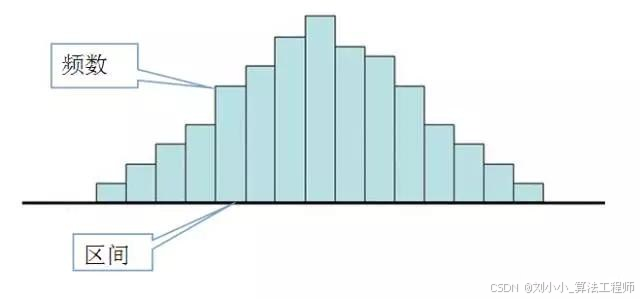

图3:直方图示意

        例如,如果直方图呈现出明显的单峰分布,说明心率变化相对稳定;如果直方图呈现出多峰分布,说明心率变化较为复杂。

        单峰分布:表明心率变化较为稳定,通常与健康状态相关。

        多峰分布:表明心率变化较为复杂,可能与应激状态、焦虑等有关。

五、算法实现与结果分析

5.1 算法实现过程

        以下是基于 Pan-Tompkins 算法的心率变异性(HRV)分析的 Matlab 代码实现结果。实验使用了 MIT-BIH 心电数据库中的 221 号记录信号,采样频率为 360Hz。通过对该信号进行一系列处理和分析,我们得到了以下结果,并进行了相应的健康评估。

(1)从指定路径读取 ECG 信号数据,并进行预处理,包括去除基线漂移、肌电干扰和工频干扰。相关内容见我主页的如下链接:

「ECG信号处理-第十一课——心电信号中基线漂移、肌电干扰与工频干扰联合滤除」2025年3月31日-CSDN博客

        预处理后的信号如图 4 和图 5 所示,可以看出,经过逐步处理,ECG 信号的噪声得到了有效去除。

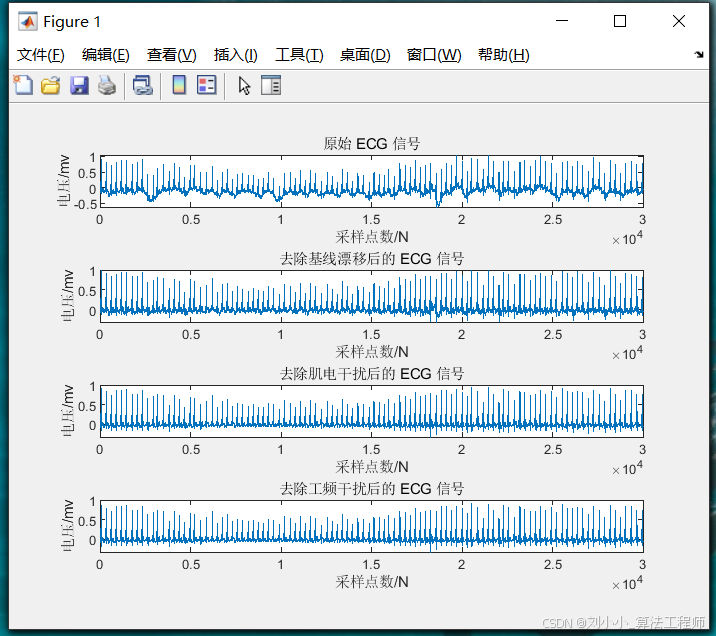

图4:原始ECG预处理去噪结果

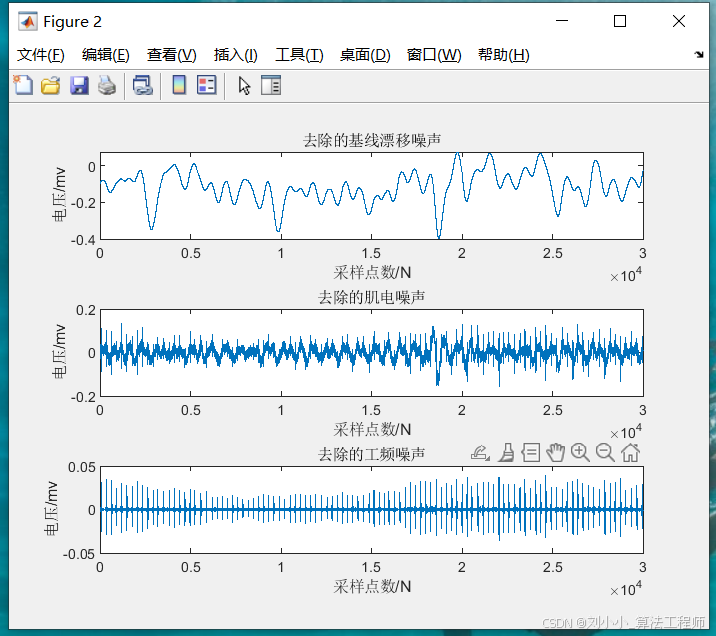

图5:去除的噪声(基线漂移、肌电干扰和工频噪声)

(2)使用 Pan-Tompkins 算法对预处理后的 ECG 信号进行 R 波检测,提取RR间期序列。相关内容见我主页的如下链接:

「ECG信号处理-第十课——心电信号特征提取——Pan-Tomkins算法(R波定位与检测)」2025年3月17日_心电r峰检测pantomking算法详解-CSDN博客

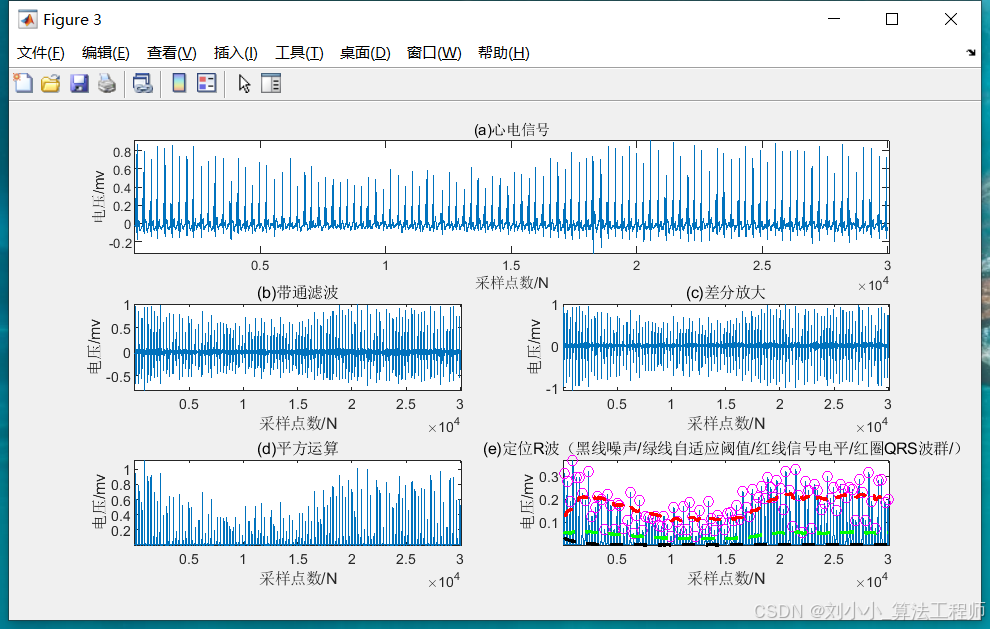

图6:Pan-tompkins算法R波定位结果

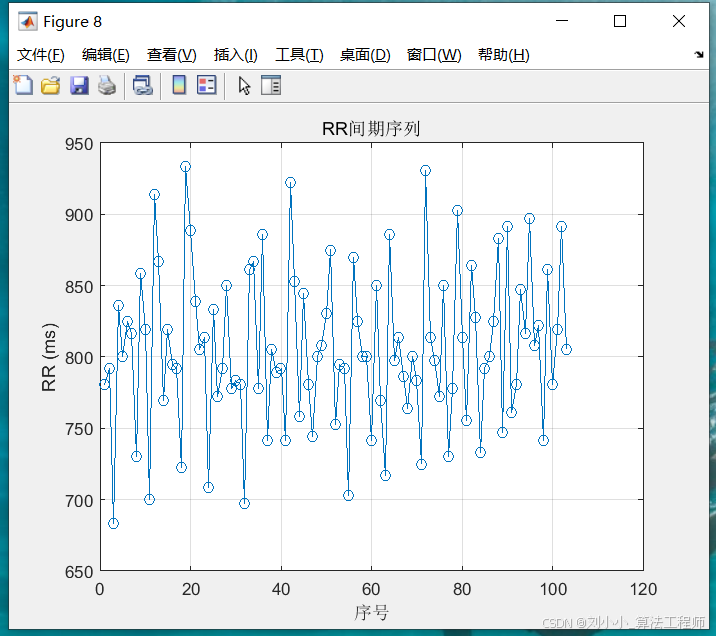

图7:提取的RR间期序列

(3)对检测到的 RR 间期序列进行时间域分析、频域分析、非线性分析 (Poincaré 图)并绘制RR间期直方图。

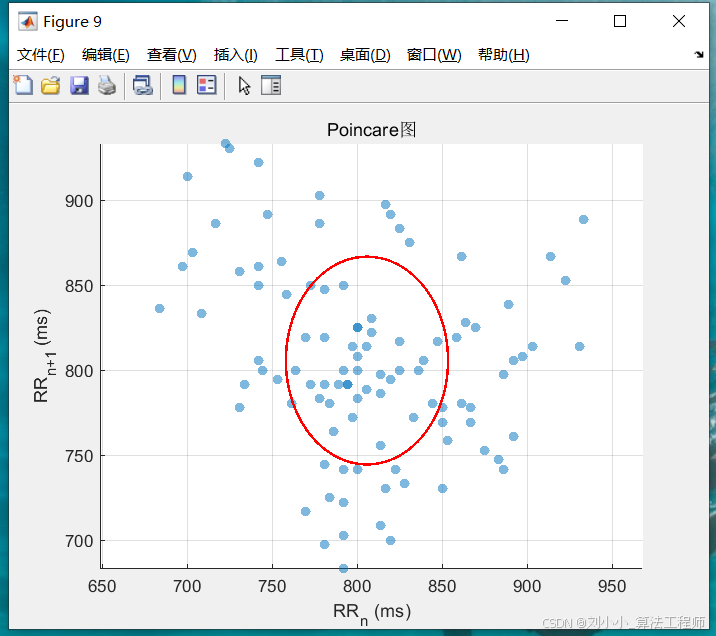

图8:非线性分析 Poincaré 图(庞加莱图)

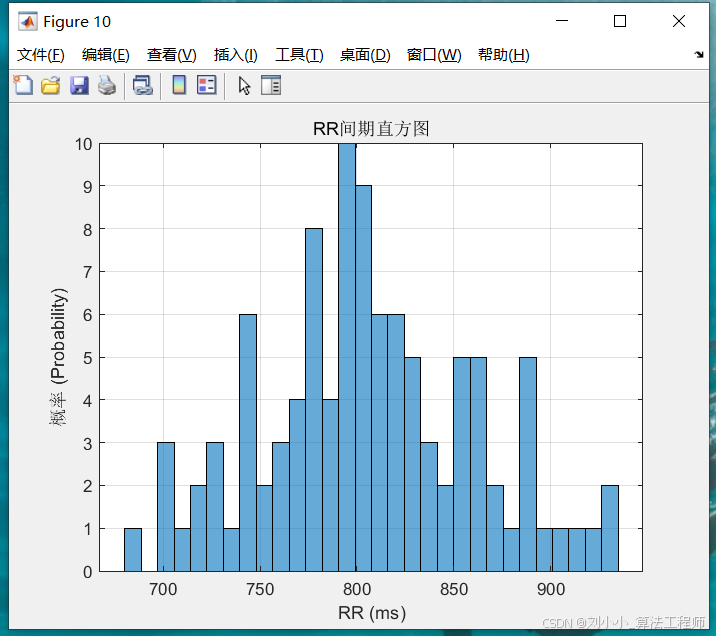

图9:RR间期直方图

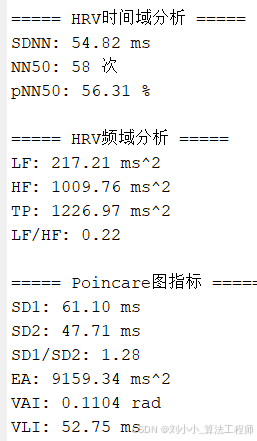

图10:心率变异性量化指标

5.2 实验结果分析

(1) 患者记录的头文件信息

我们首先从222号记录的头文件中提取的信息提供了病人的基本临床背景:

  • 病人基本信息:该患者为一位84岁的女性,正在接受**地高辛(Digoxin)奎尼丁(Quinidine)**治疗。这两种药物常用于控制心律失常,尤其是房颤和房扑的治疗。

  • 临床背景:根据记录,该患者经历了阵发性房颤/房扑(paroxysmal atrial flutter/fibrillation),这种心律失常通常伴随着窦房结逃逸(nodal escape beats)。房颤和房扑是由心房异常放电引起的,这导致了心率不规则并对自主神经系统造成较大的影响,进而影响心率变异性(HRV)。

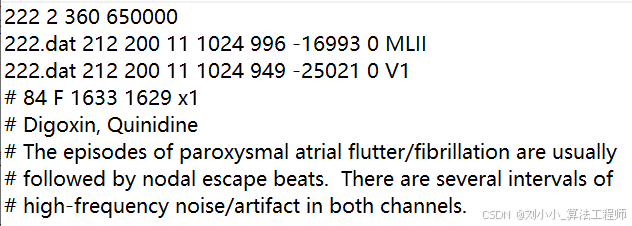

图11:222号记录的头文件信息

(2) 心率变异性结果分析

1)时间域分析
  • SDNN:54.82 ms,正常范围(长期记录:50-150 ms,短期记录:20-50 ms)。结果表明自主神经调节功能正常。

  • NN50:58 次,正常范围(短期记录:20-50 次,长期记录:数百次)。结果表明心率快速变化能力较强。

  • pNN50:56.31%,正常范围(短期记录:5%-20%)。结果表明副交感神经活动较强。

2)频域分析
  • LF:217.21 ms²,正常范围(短期记录:200-800 ms²,长期记录:800-2500 ms²)。结果表明交感神经活动正常。

  • HF:1009.76 ms²,正常范围(短期记录:150-1000 ms²,长期记录:500-2000 ms²)。结果表明副交感神经活动较强。

  • TP:1226.97 ms²,正常范围(短期记录:1000-3000 ms²,长期记录:3000-10000 ms²)。结果表明心率变异性总体水平正常。

  • LF/HF:0.22,正常范围(0.5-2.0)。结果表明副交感神经占主导地位。

3)Poincaré图分析
  • SD1:61.10 ms,正常范围(20-70 ms)。结果表明短期波动性正常。

  • SD2:47.71 ms,正常范围(100-300 ms)。结果表明长期波动性较弱。

  • SD1/SD2:1.28,正常范围(0.2-1.0)。结果表明心率变异性较为简单。

  • EA:9159.34 ms²,正常范围(3000-15000 ms²)。结果表明心率变异性总体水平正常。

  • VAI:0.1104 rad,正常范围(0.1-0.5 rad)。结果表明心率变化的方向性正常。

  • VLI:52.75 ms,正常范围(50-200 ms)。结果表明心率变化的幅度正常。

4)RR间期直方图
  • 结果:单峰分布,表明心率变化较为稳定。

(3)结合临床进行综合评估

        心脏健康状况:尽管患者为高龄女性且患有阵发性房颤/房扑,但其 HRV 指标大部分仍处于正常范围内。这表明患者的自主神经系统功能在一定程度上得到了维持。特别是副交感神经的活动较强,可能有助于缓解心律失常的影响。

        自主神经系统功能:从 LF/HF 比值和 NN50、pNN50 指标来看,副交感神经占主导地位。这可能与患者的房颤/房扑相关,因为副交感神经在房颤/房扑时常常出现过度活跃。较低的 LF/HF 比值提示交感神经活动较弱,这可能与心脏自主调节功能的改变有关。

Tips:下一讲,我们将进一步探讨,心电信号的特征提取的其他部分。

以上就是心率变异性分析的全部内容啦~

我们下期再见,拜拜(⭐v⭐) ~

(Ps:有代码实现需求,请见主页信息,谢谢支持!~)
