NB-IOT远程升级第2弹：软件协议讲解及AT指令测试

在物联网项目的开发过程中，必不可少的一项功能就是远程升级OTA（Over-the-Air），即使用WIFI、蓝牙、4G、NB-IOT等方式将升级包传输到MCU，MCU进行代码存储，完成升级

本系列文章将介绍基于电信AEP平台进行NB-IOT设备的远程升级，包含stm32内部flash分区、BootLoader代码编写，平台软件升级包制作，平台软件升级协议对接及参考源码等内容，后续几篇文章将陆续介绍

该系列文章目录大纲如下：

在上一篇文章：NBIOT远程升级第1弹：BootLoader编写及软件包制作 中，介绍了BootLoader编写的几个要点及电信AEP平台软件包的制作

这一节介绍电信AEP平台远程升级使用的PCP协议，以及使用串口助手模拟远程升级流程，为后面敲代码做准备。

下一节将通过分析一个开源的FOTA代码，进一步加深对PCP协议及平台远程升级流程的理解，方面大家自己做移植

1、 PCP协议介绍

官网介绍：https://help.ctwing.cn/kong-zhi-tai-shou-ce/she-bei-guan-li/sotasheng-ji/ruan-jian-sheng-ji-xie-yi.html

电信AEP平台规定：设备和中国电信物联网开放平台（以下简称“平台”）之间的应用层升级协议（简称PCP协议），用于实现设备的升级。

• 通讯方式：

  • PCP协议运行在应用层，底层可以是LWM2M/COAP/MQTT或者其他非流式协议。
  • PCP协议消息没有使用单独的端口号，并且不依赖于底层协议，为了和设备业务消息区分，PCP协议固定以0XFFFE作为起始字节。因此要求设备的业务消息的前两个字节不能是0XFFFE。
  • 本协议消息采用一问一答模式，所有请求消息都有一个响应消息

• 组成部分：PCP协议消息由起始标识位、版本号、消息码、校验码、数据区长度和数据区组成

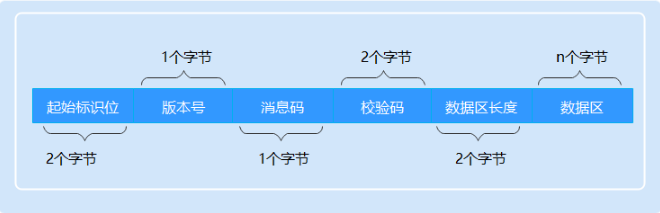

• 消息结构

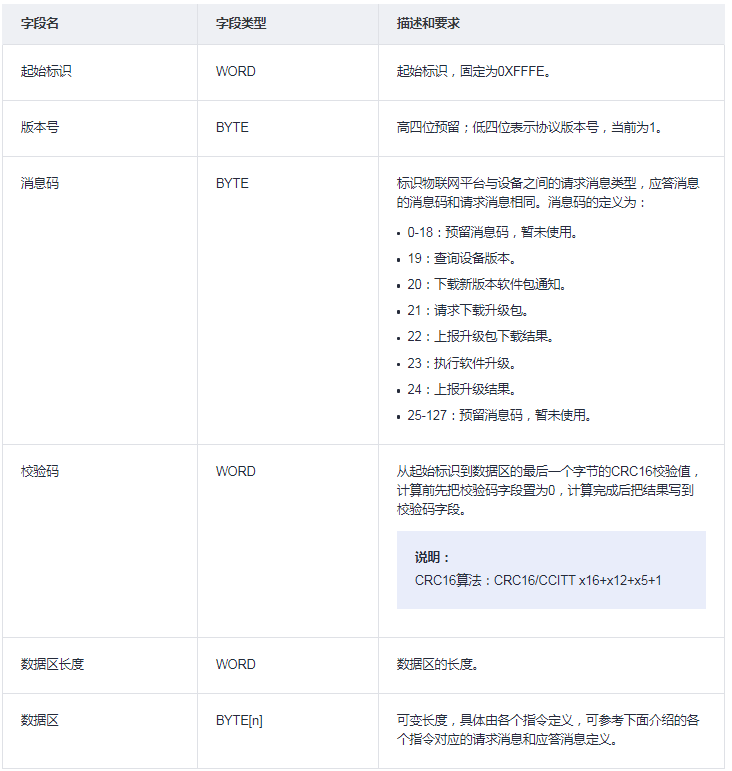

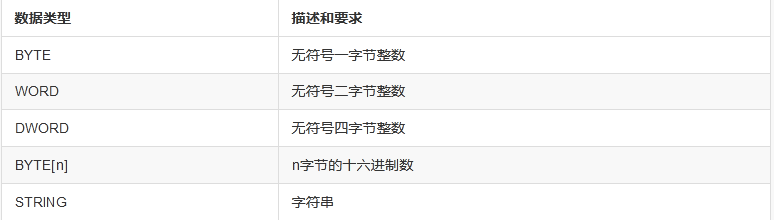

• 字段类型

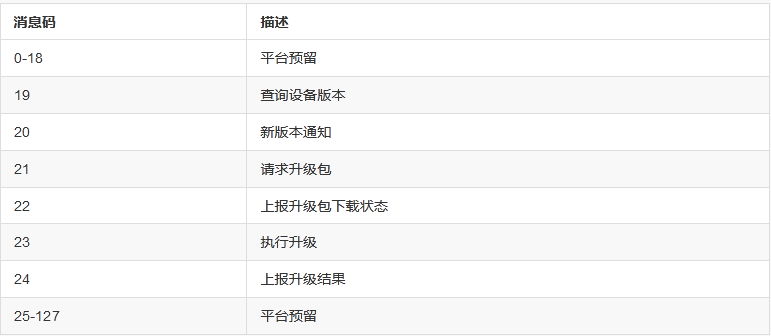

• 消息码

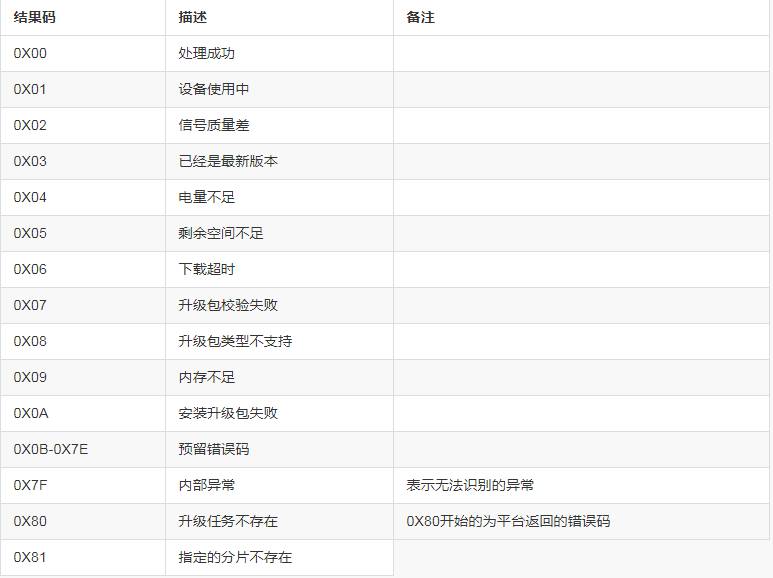

• 结果码定义

• PCP消息识别

由于PCP协议消息和设备业务消息共用一个端口和URL通讯，平台收到设备的消息时，按照如下步骤判断是PCP协议消息还是业务消息：

• 检查设备是否支持软件升级（根据设备profile的omCapability.upgradeCapability定义），如果不支持，则认为是业务消息。
• 检查设备软件升级协议是否是PCP，如果不是，则认为是业务消息。
• 检查消息前两个字节是否为0XFFFE，如果不是，则认为是业务消息。
• 检查版本号是否合法，如果不合法，则认为是业务消息。
• 检查消息码是否合法，如果不合法，则认为是业务消息。
• 检查校验码是否正确，如果不正确，则认为是业务消息。
• 检查数据区长度是否正确，如果不正确，则认为是业务消息。

如果以上检查都通过，认为是PCP协议消息。

说明：需要设备保证业务消息的起始字节不是0XFFFE。

远程升级注意要点：

• 升级包下载之后，设备升级前，为保证设备不会因为运行不合法的升级包而导致设备成砖，需要对升级包内容进行合法性校验。
• 务必使用平台为升级包生成的摘要校验升级包完整性。
• 目前仅支持LWM2M协议的设备升级。
• 电信AEP平台仅支持.zip类型的文件作为升级包。
• 平台规定同一产品下最多创建100个升级包。

2、升级流程

根据平台官网介绍，PCP远程升级协议流程可分为以下几个步骤：查询设备版本、新版本通知、请求升级包、上报升级包下载状态、执行升级、上报升级结果，每一个步骤设备和平台之间均是一问一答的形式。

2.1 上传升级包

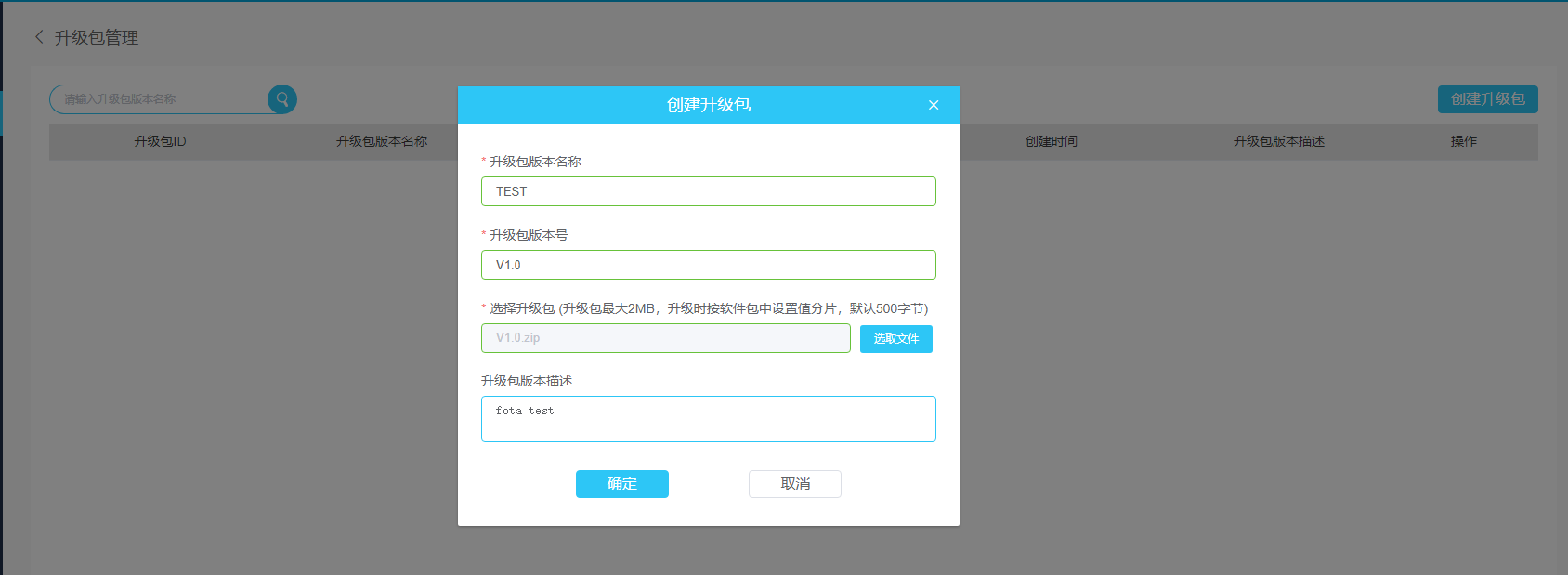

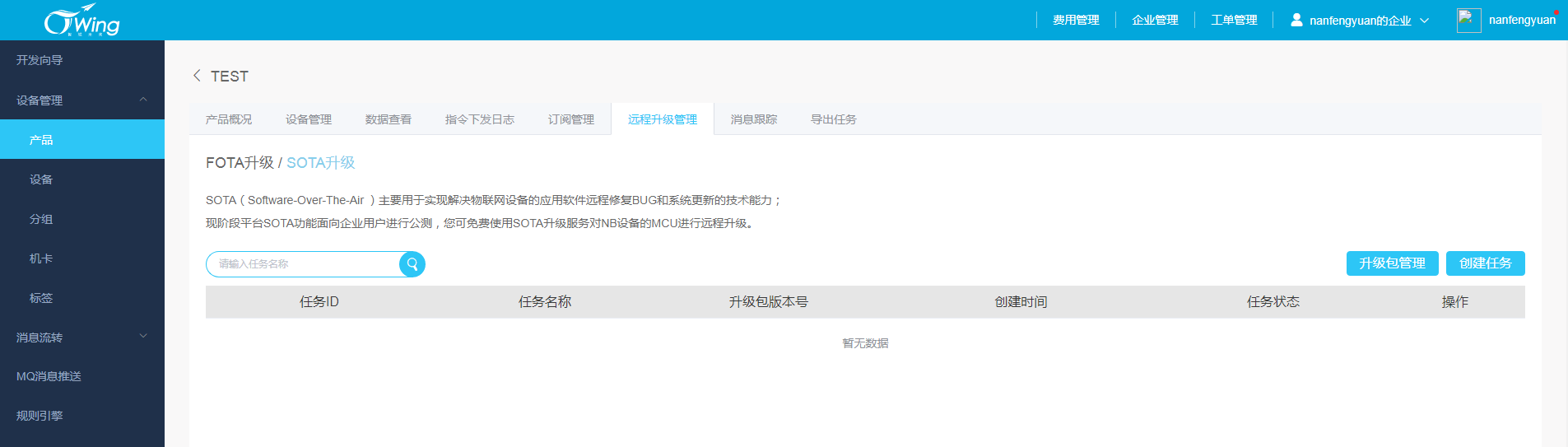

• 第一步：登录物联网平台的控制台>产品>远程升级管理，选择SOTA升级>升级包管理>创建升级包，将升级包信息上传至云端。

• 升级包版本名称自定义即可

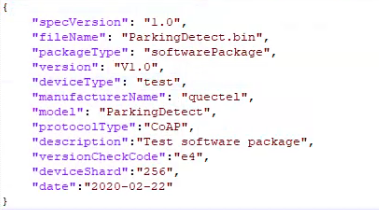

• 升级包版本包需与上一节制作的软件包配置文件UpgradeDesc.json文件中的version字段内容一致

• 升级包即上一节制作好的升级包

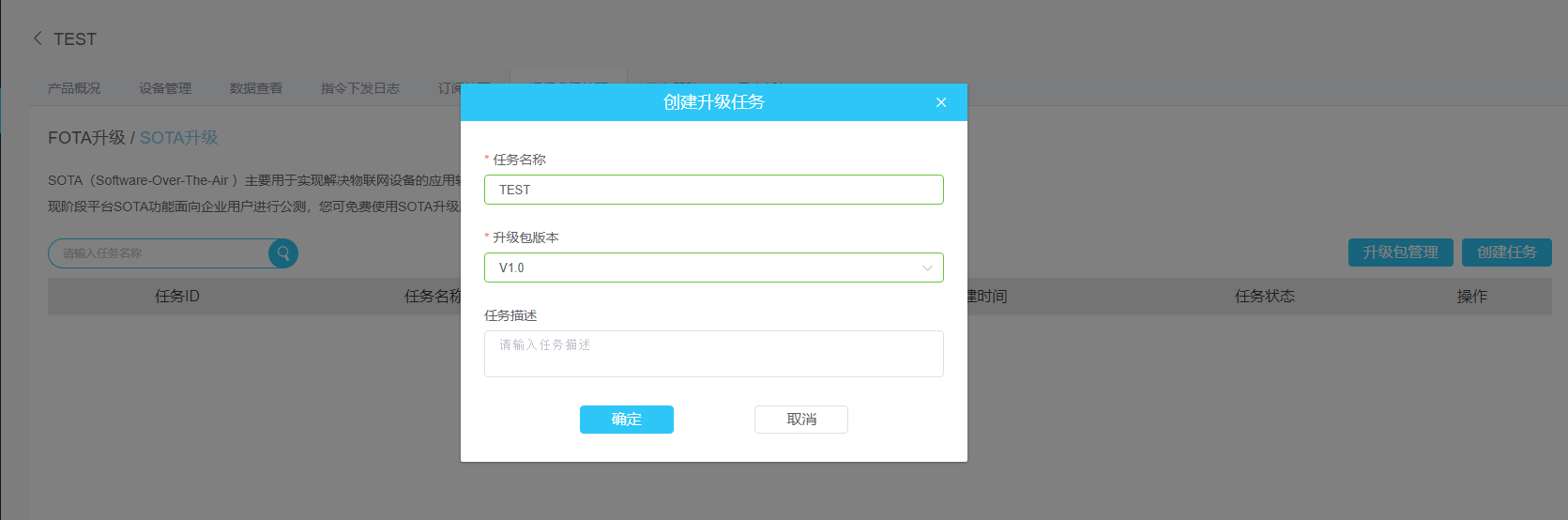

• 第二步：选择SOTA升级>创建任务，开始创建升级任务

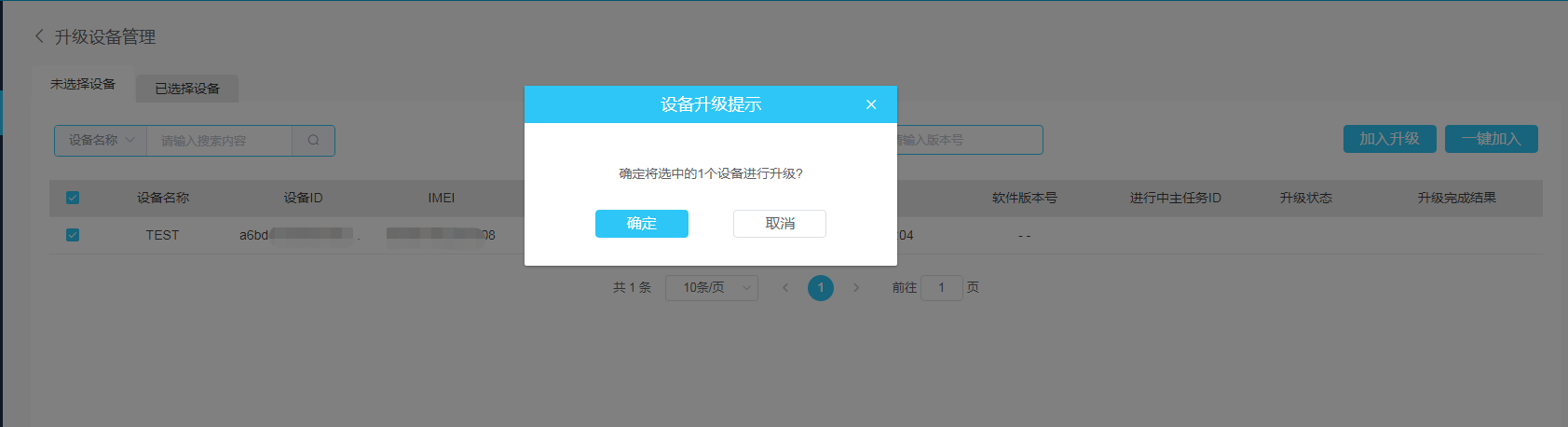

• 第三步：选择SOTA升级>升级设备管理，开始加入待升级设备

• 第四步：确认已选择设备。

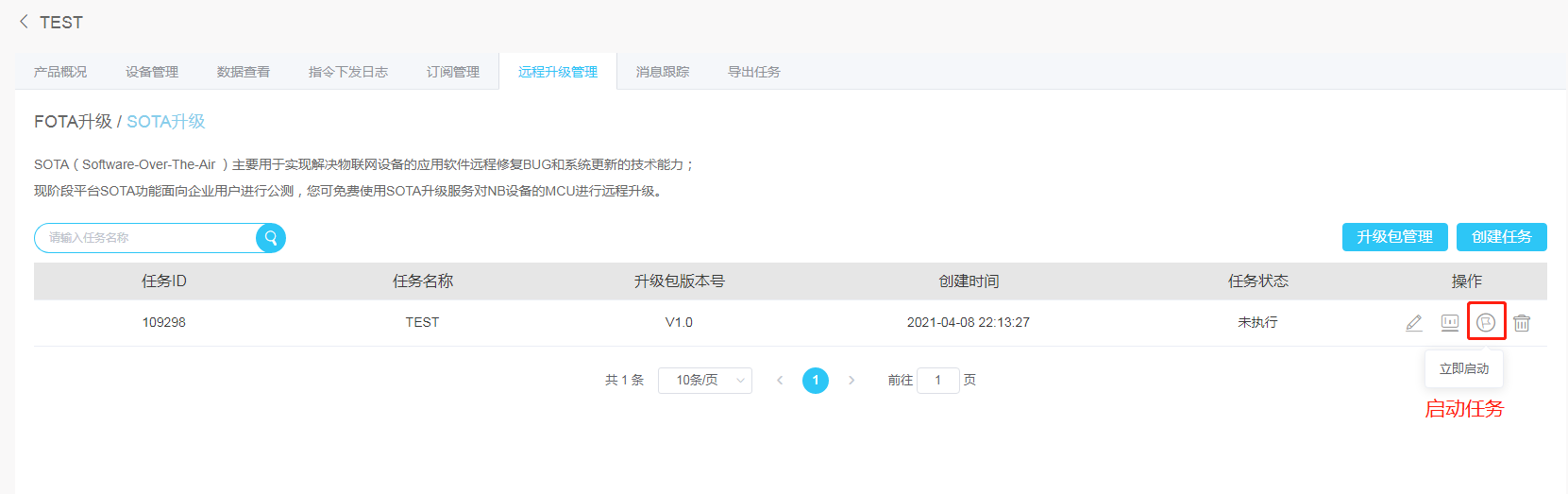

• 第五步：选择SOTA升级>开始启动，开始启动升级任务。

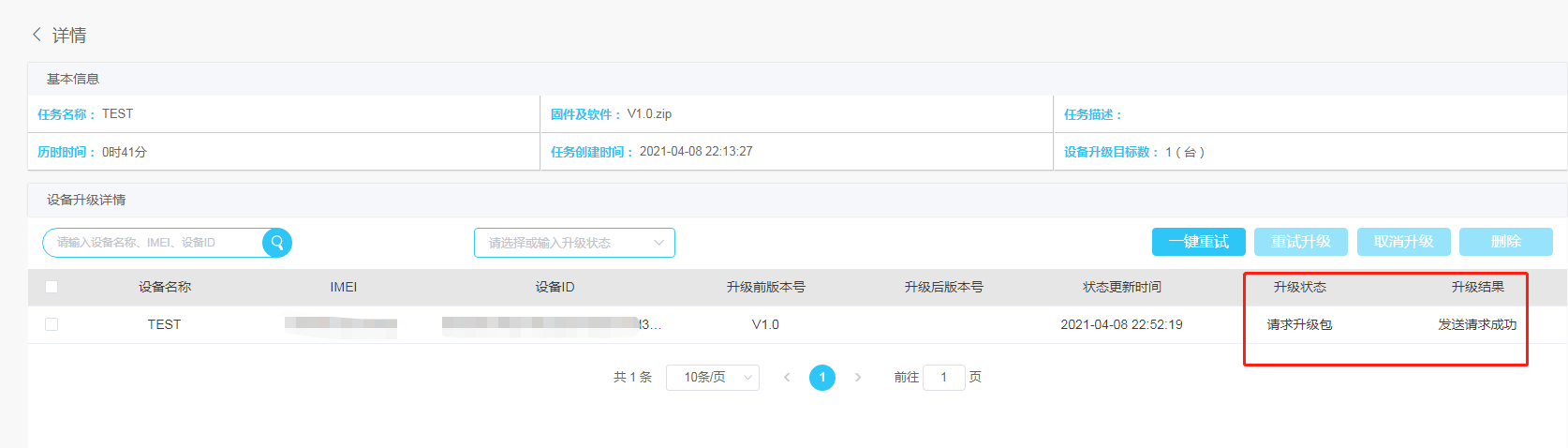

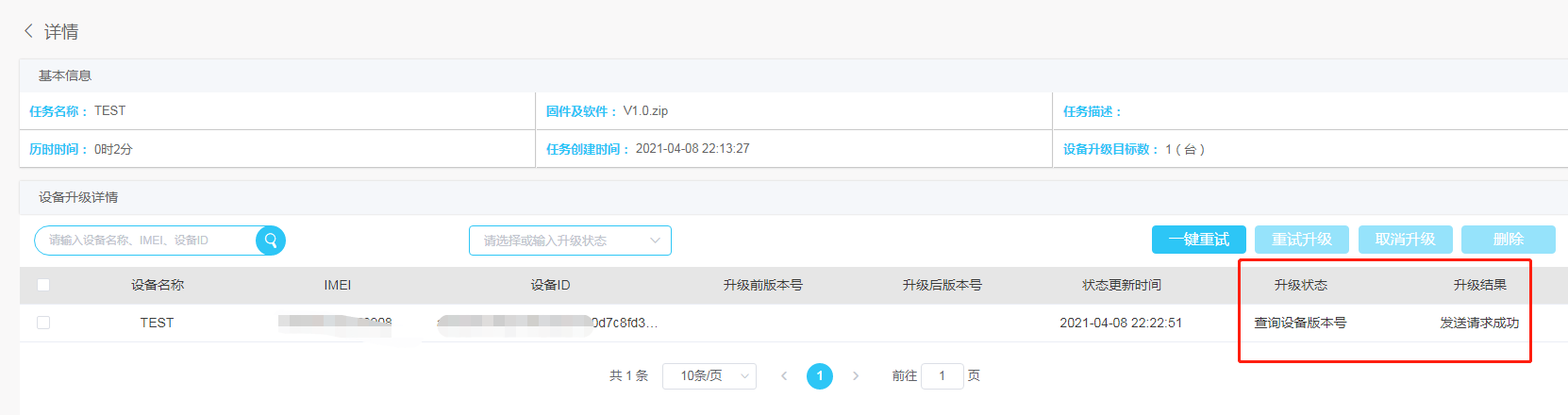

• 第六步：选择FOTA升级>查看设备升级详情，可以查看设备升级的状态和结果。

任务状态说明：

• 未执行：任务未启动

• 执行中：正在升级，存在未完成的任务

• 已完毕：全部升级任务都达到终止状态，升级完成或升级失败

2.2 查询设备版本

平台启动远程升级任务之后，设备上报任意数据后触发远程升级，物联网平台向设备下发查询版本号信息，设备进行应答

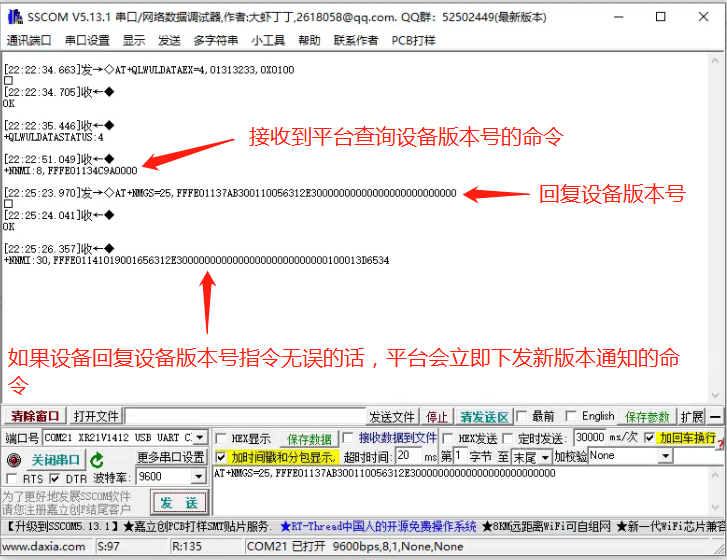

串口助手AT指令内容：

注意：此处如果平台没有下发新版本通知的话，大概率是校验码不正确

物联网平台发送消息：

物联网平台向设备发送查询设备版本号命令：FFFE01134C9A0000

各消息字段解析如下：

• 起始标识：固定为FFFE。
• 版本号：数据类型为1个字节整数，且固定为1，即在消息流中为01。
• 消息码：13，转换为10进制为19。
• 校验码：4C9A
• 数据区长度：0000
• 数据区：无需数据区字段。

设备返回的应答消息：

设备收到物联网平台要查询设备的软件版本号消息，设备要向物联网平台反馈查询的结果

各消息字段的填写如下：

• 起始标识固定为：FFFE。
• 版本号固定为：01。
• 消息码：与请求的消息码一致，为13。
• 校验码：CRC16计算前先用0000替代。
• 数据区长度：根据数据区的字段的数据类型得出数据区长度为17个字节，转换为十六进制为：0011。
• 数据区：根据数据区的定义可知，处理成功的结果码为00，版本号信息假设为V1.0，将V1.0进行ASCII转码得到56312E30，由于版本号的数据类型为BYTE[16]，即16个字节，当前只有4个字节，因此需要在版本号数据后面补0，得到56312E300000000000000000000000000。因此，数据区合并后为0056312E30000000000000000000000000。

将查询版本信息的消息流组合起来得到：FFFE 01 13 0000 0011 0056312E30000000000000000000000000需要将消息流进行CRC16算法计算得到校验码为7AB3。

因此，物联网平台向设备查询版本号信息，设备向平台返回的消息流为FFFE01137AB300110056312E30000000000000000000000000。

平台状态显示：

2.3 新版本通知

查询完版本号，接收到设备上报的版本号消息后，平台主动对设备端发起新版本通知。

串口助手AT指令内容：

物联网平台发送消息：

物联网平台向设备下发下载新版本软件包通知：FFFE01141019001656312E300000000000000000000000000100013D6534

各消息字段的解析如下：

• 起始标识固定为：FFFE。
• 版本号固定为：01。
• 消息码：14，转换为十进制为20
• 校验码：1019。
• 数据区长度：0016
• 数据区：根据数据区的定义可知。
  • 目标版本号：由16个字节组成，此处56312E30000000000000000000000000转换为字符即是V1.0,代表平台的升级包版本号为V1.0。
  • 升级包分片大小：由2个字节组成，单位为byte，用户上传软件包时可以手动输入升级包分片大小，如果不设置默认为500byte，大小为32~500之间。此处为0100，转换为十进制为256，即一个分片包大小为256个字节。
  • 升级包分片总数：由2个字节组成，由软件包大小除以每个分片的大小并向上取整获得。此处解析软件包分片总数为013D，转换为十进制后为317。
  • 文件检验码：由2个字节组成，为软件包配置文件中的versioncheckcode 字段值，6534，转换为字符后为e4。

数据解析的结果（目标版本号、分片包大小、校验码）与配置文件中的字段一致

设备返回的应答消息

设备收到下载新版本软件包通知后，设备向物联网平台返回应答消息，是否允许设备进行升级。

各消息字段的填写如下：

• 起始标识固定为：FFFE。
• 版本号固定为：01。
• 消息码：与请求的消息码一致，为14。
• 校验码：CRC16计算前先用0000替代。
• 数据区长度：根据数据区的字段的数据类型得出数据区长度为1个字节，转换为十六进制为：0001。

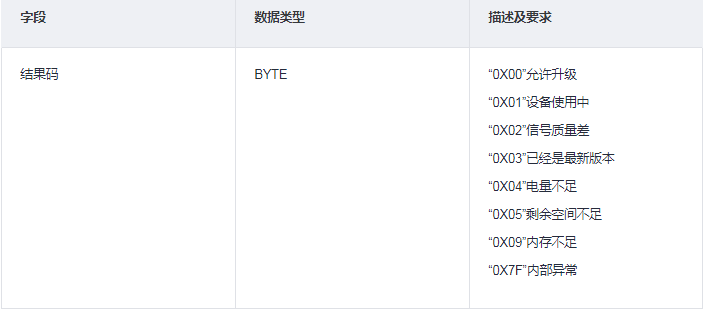

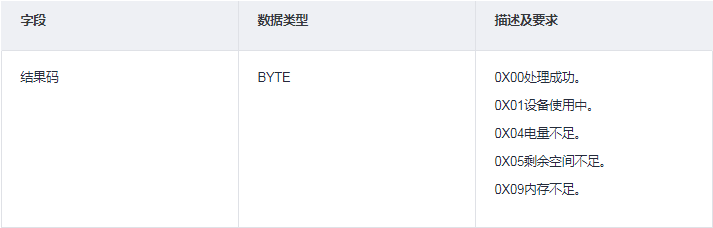

• 数据区：设备根据自身的情况对平台下发的新版本通知进行响应，本示例以设备应答“允许升级”为例进行介绍，得出数据区为：00。其它应答消息请根据应答消息字段进行适配。

注意：此处设备应做判断，设备电量、信号质量是否正常，是否应该允许设备进行升级。

将设备给物联网平台的应答消息流组合起来得到：FFFE 01 14 0000 0001 00。

再将消息流进行CRC16算法计算得到校验码为D768。因此，设备向平台返回的应答消息流为FFFE0114D768000100

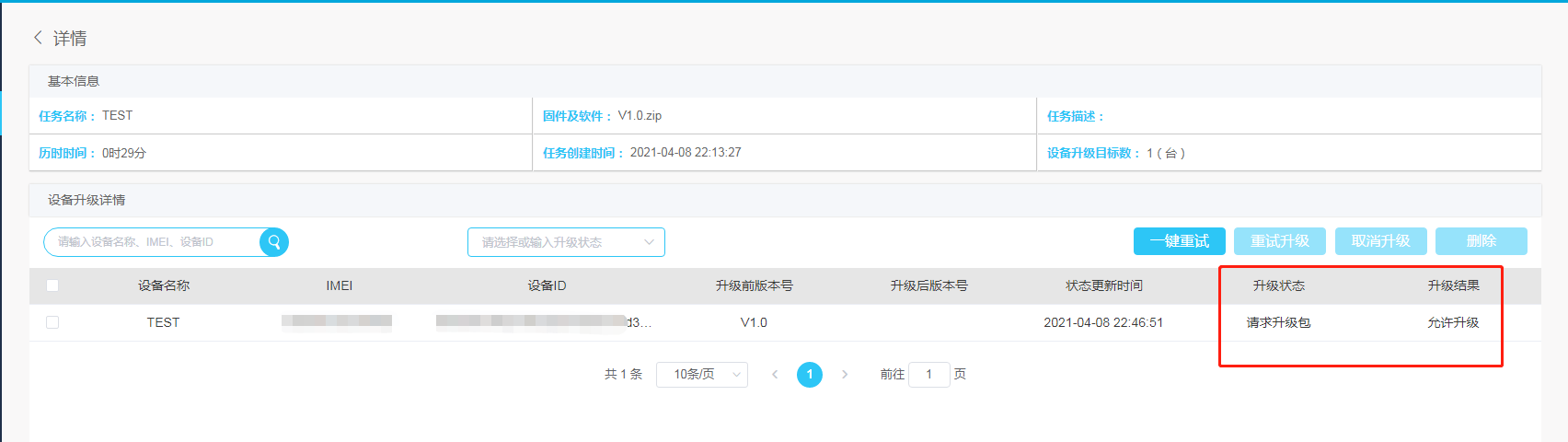

平台接收到设备的回复后处理：

• 正常处理：如果设备不允许升级，平台中止升级任务

• 异常处理：如果响应超时，而且没收到请求升级包消息，平台中止升级任务

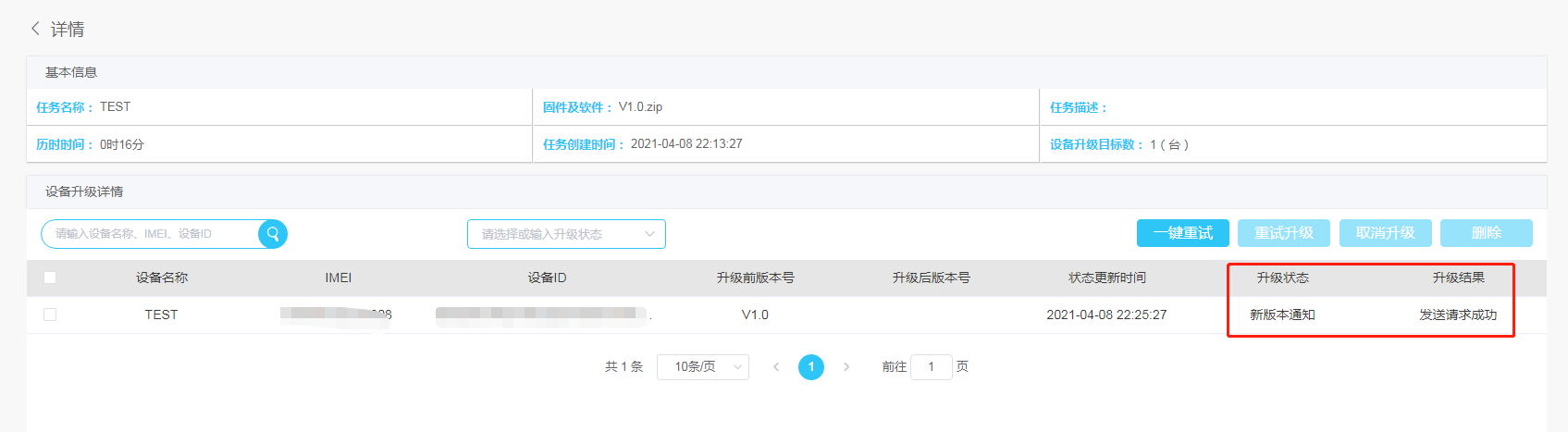

平台状态显示：

2.4 请求升级包

物联网平台通知设备有新的软件版本时，设备向物联网平台请求下载软件包，按照分片的序号进行下载分片包

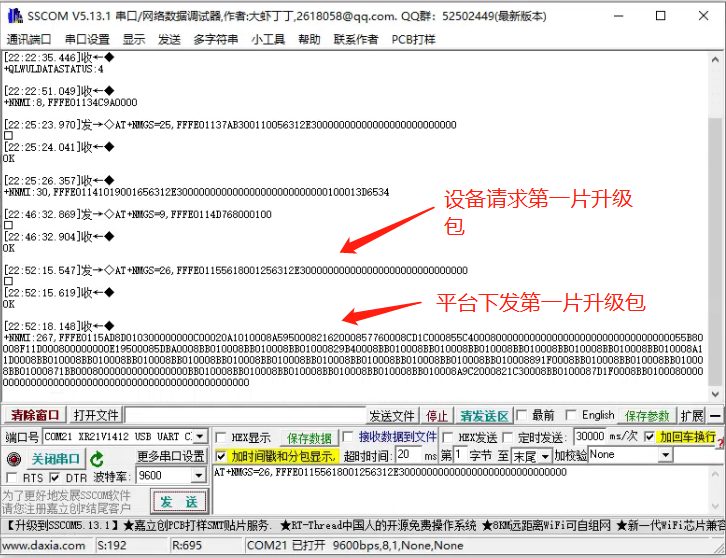

串口助手AT指令内容：

设备发送的请求消息：

设备向物联网平台发送的请求软件包分片的第一条消息

各消息字段的填写如下：

• 起始标识固定为：FFFE。
• 版本号固定为：01。
• 消息码：查询消息码表可知请求升级包的消息码为21，转换为十六进制为：15。
• 校验码：CRC16计算前先用0000替代。
• 数据区长度：根据数据区的字段的数据类型得出数据区长度为18个字节，转换为十六进制为：0012。

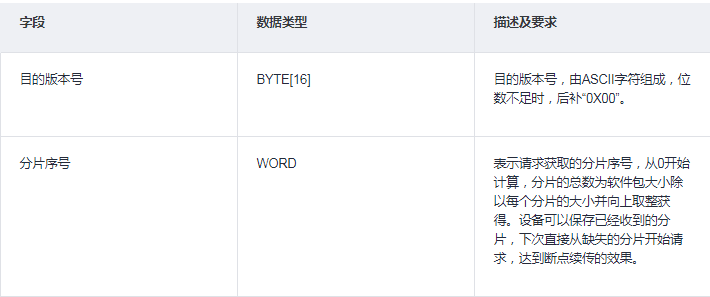

• 数据区：目标版本号为平台下发的新版本通知版本号，即v1.0，转换为十六进制为56312E30000000000000000000000000，分片序号为第0个分片，即0000。

设备向物联网平台发送请求软件包分片的第一条消息为：FFFE 01 15 0000 0012 56312E30000000000000000000000000 0000（CRC16校验前）

经CRC16计算得到校验码为：5618。则替换校验码后设备发送的第一条请求分片消息为：FFFE01155618001256312E300000000000000000000000000000。

其它分片请求的消息流只需要替换分片序号后，重新计算并替换CRC16校验码即可，此处就不再展开。

物联网平台的应答消息：

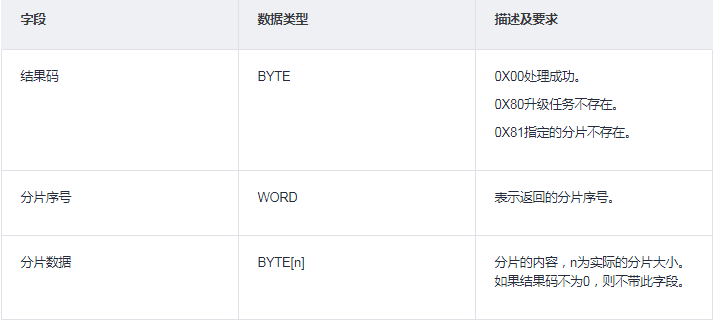

物联网平台收到设备的请求软件包分片消息后，将会给设备下发分片的数据。物联网平台向设备响应的第一条请求分片的消息：FFFE0115xxxx0103000000byte[256]

各消息字段的解析如下：

• 起始标识固定为：FFFE。
• 版本号固定为：01。
• 消息码：与请求的消息码一致：15。
• 校验码：xxxx。
• 数据区长度：0103，即259字节
• 结果码：00，
• 分片序号：0000，第0个分片，
• 分片数据：byte[256]的数据。

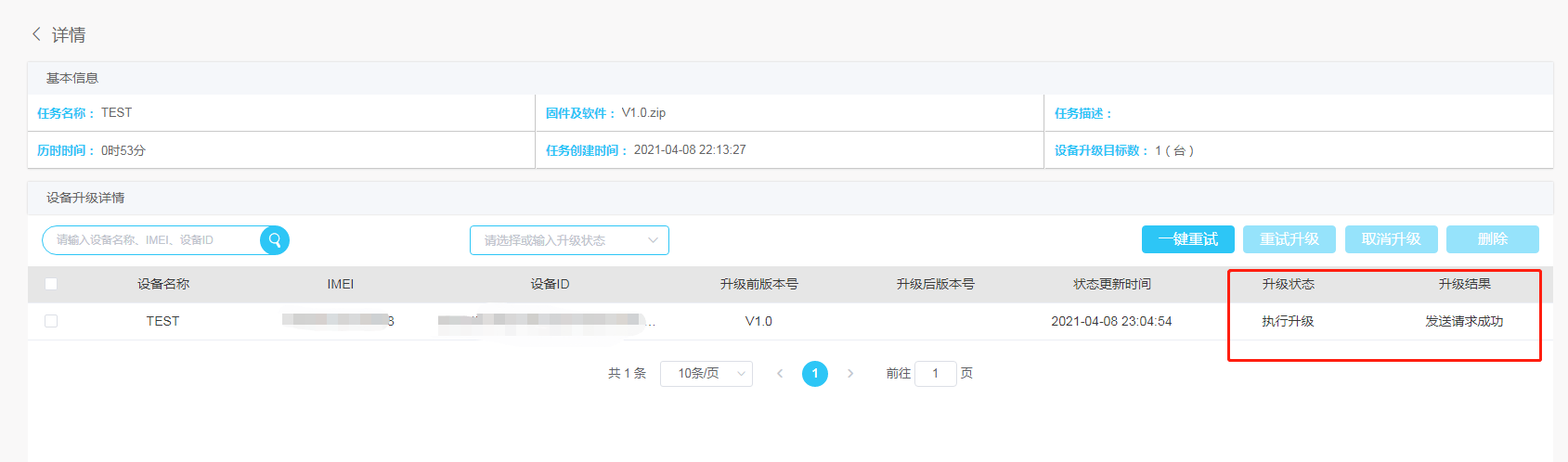

平台状态显示：

此处应请求下载所有的分片包，共317个分片包，后面的具体指令过程略过，和请求第一片分片包指令类似，但注意校验码必须正确，否则平台不会下发分片包内容

2.5 上报升级包下载状态

当设备接收完所有分片数据并组装完软件包后，需要向物联网平台上报软件包的下载结果，让平台知道升级包是否已经都下载完成。

串口助手AT指令内容：

设备发送的请求消息：

设备向物联网平台发送的上报软件包下载结果消息

各个消息字段的填写如下：

• 起始标识固定为：FFFE。
• 版本号固定为：01。
• 消息码：与请求的消息码一致，为16。
• 校验码：CRC16计算前先用0000替代。
• 数据区长度：根据数据区的字段的数据类型得出数据区长度为1个字节，转换为十六进制为：0001。

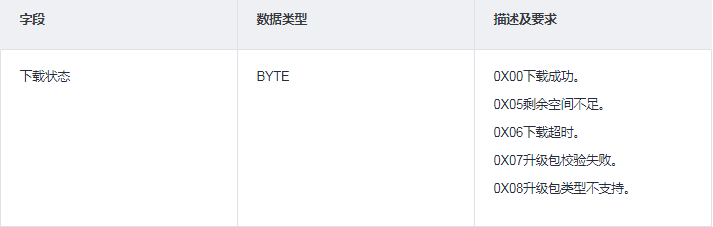

• 数据区：上报软件包的下载结果，比如下载成功，设备侧上报00。

设备向物联网平台发送升级包下载结果的消息为：FFFE 01 16 0000 0001 00（CRC16校验前）

经CRC16计算得到校验码为：850E。则替换校验码后设备发送的升级包下载结果的消息为：FFFE0116850E000100。

物联网平台的应答消息：

物联网平台收到设备上报的软件包下载结果后，将会向设备返回应答消息：FFFE0116850E000100。

各个消息字段的解析如下：

• 起始标识固定为：FFFE。
• 版本号固定为：01。
• 消息码：与请求的消息码一致：16。
• 校验码：850E。
• 数据区长度：0001。

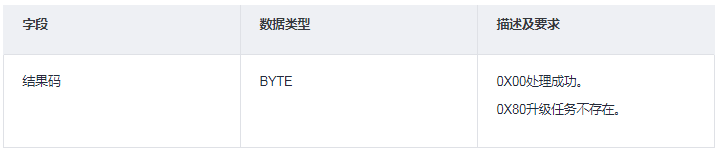

• 数据区：00，表示处理成功，若处理失败则返回80

平台状态显示：

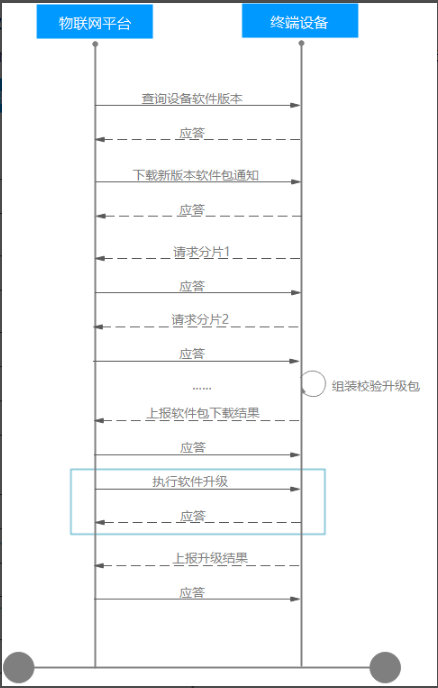

2.6 执行升级

设备上报完升级包下载状态后，平台通知设备执行升级。

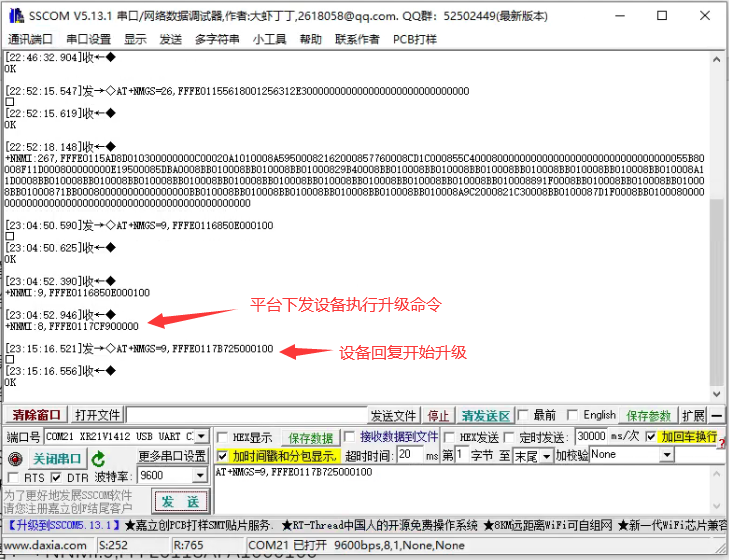

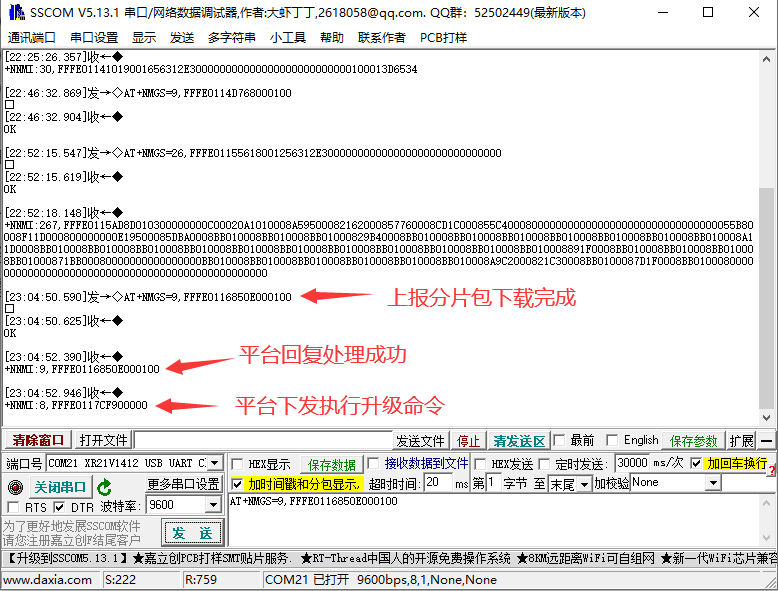

串口助手AT指令内容：

物联网平台发送的请求消息：

物联网平台向设备发送执行软件升级消息：FFFE0117CF900000

各个消息字段的解析如下：

• 起始标识固定为：FFFE。
• 版本号固定为：01。
• 消息码：17，与请求的消息码一致。
• 校验码：CF90。
• 数据区长度：0000，即为0字节，无数据区
• 数据区：无数据区

设备发送的应答消息

设备收到物联网平台下发的执行升级消息后，将对收到消息后的执行动作进行应答

各消息字段的填写如下：

• 起始标识固定为：FFFE。
• 版本号固定为：01。
• 消息码：与请求的消息码一致：17。
• 校验码：CRC16计算前先用0000替代。
• 数据区长度：根据数据区的字段定义得出该数据长度为1个字节，转换为十六进制为：0001。
• 数据区：处理成功，则返回00，其它处理结果请参考数据区定义。

设备向物联网平台应答的消息为：FFFE 01 17 0000 0001 00 （CRC16校验前）

经CRC16计算得到校验码为：B725。则替换校验码后设备返回的响应消息为：FFFE0117B725000100 。

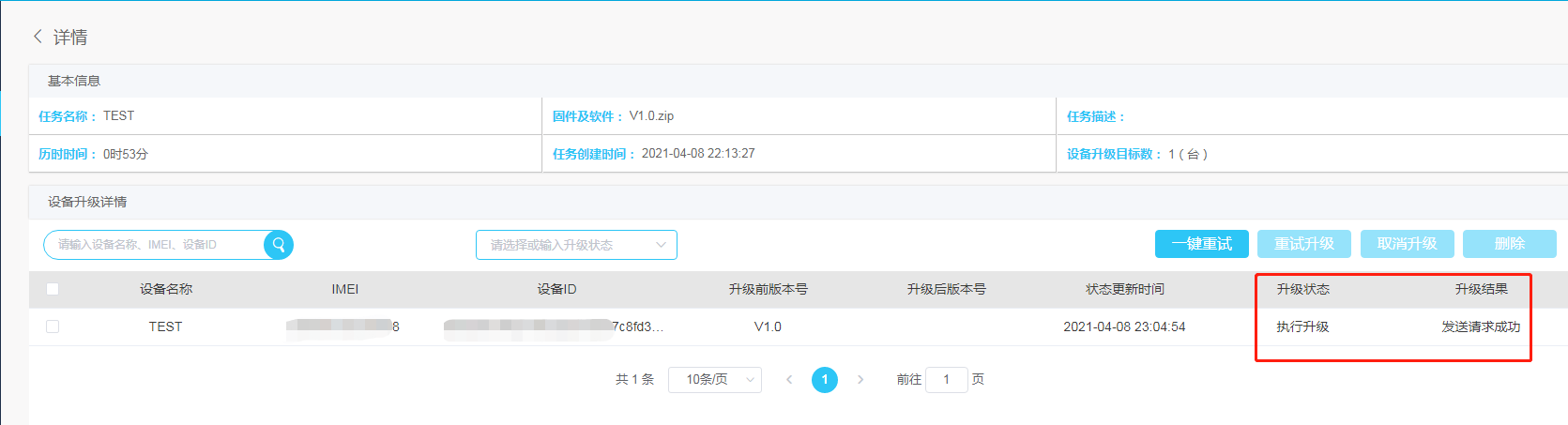

平台状态显示：

2.7 上报升级结果

设备在执行完软件升级后，将会向物联网平台上报升级的结果
，平台上更新设备当前所使用的软件版本。

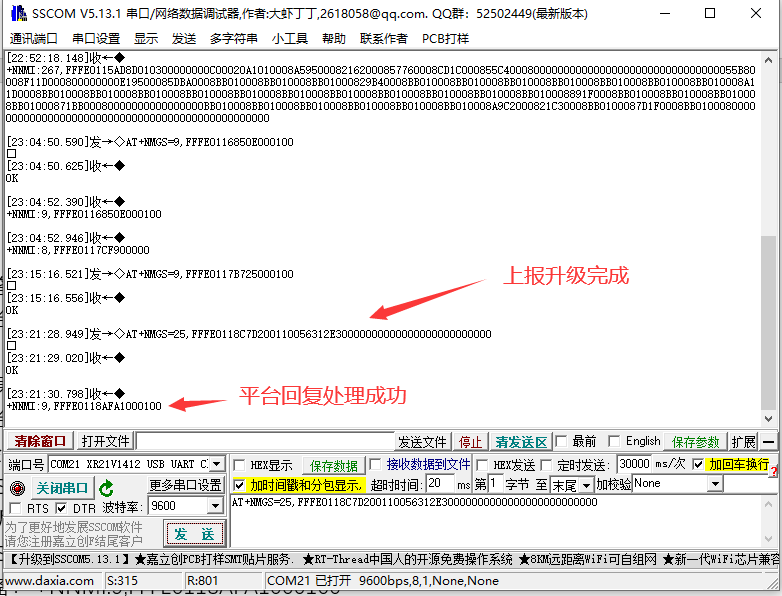

串口助手AT指令内容：

设备发送的请求消息：

设备向物联网平台上报升级结果，各个消息字段的填写如下：

• 起始标识固定为：FFFE。
• 版本号固定为：01。
• 消息码：与请求的消息码一致，为18。
• 校验码：CRC16计算前先用0000替代。
• 数据区长度：根据数据区的字段的数据类型得出数据区长度为17字节，转换为十六进制为：0011。

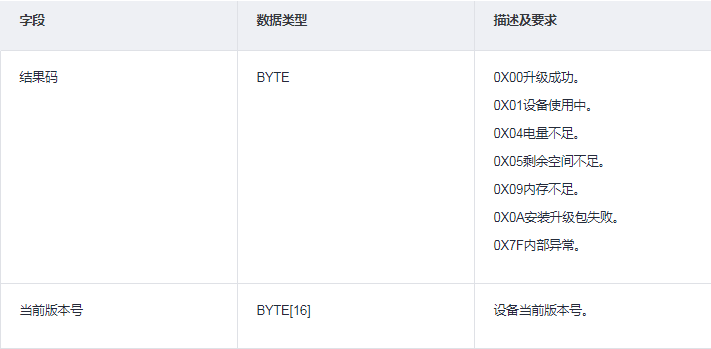

• 数据区：结果码，以上报升级成功为例，结果码为00。
• 当前版本号：升级完成后的版本号，与物联网平台下发的软件版本一致，即V1.0，转换为十六进制为：56312E30000000000000000000000000。

设备向物联网平台上报升级结果的消息为：FFFE 01 18 0000 0011 0056312E30000000000000000000000000（CRC16校验前）

经CRC16计算得到校验码为：C7D2。则替换校验码后设备向物联网平台上报升级结果码流为：FFFE0118C7D200110056312E30000000000000000000000000。

物联网平台发送的应答消息：

物联网平台收到设备上报的升级结果消息后，将对设备进行应答：FFFE0118AFA1000100

各个消息字段的解析如下：

• 起始标识固定为：FFFE。
• 版本号固定为：01。
• 消息码：18，与请求的消息码一致。
• 校验码：AFA1。
• 数据区长度：根据数据区的字段定义得出该数据长度为1个字节，转换为十六进制为：0001。

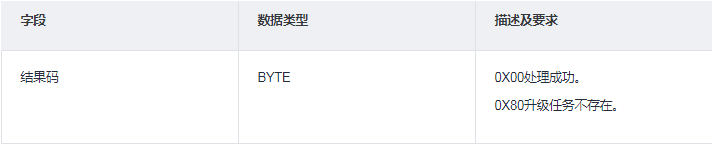

• 数据区：处理成功，则返回00，升级任务不存在80。本示例以返回00处理成功为例进行说明。

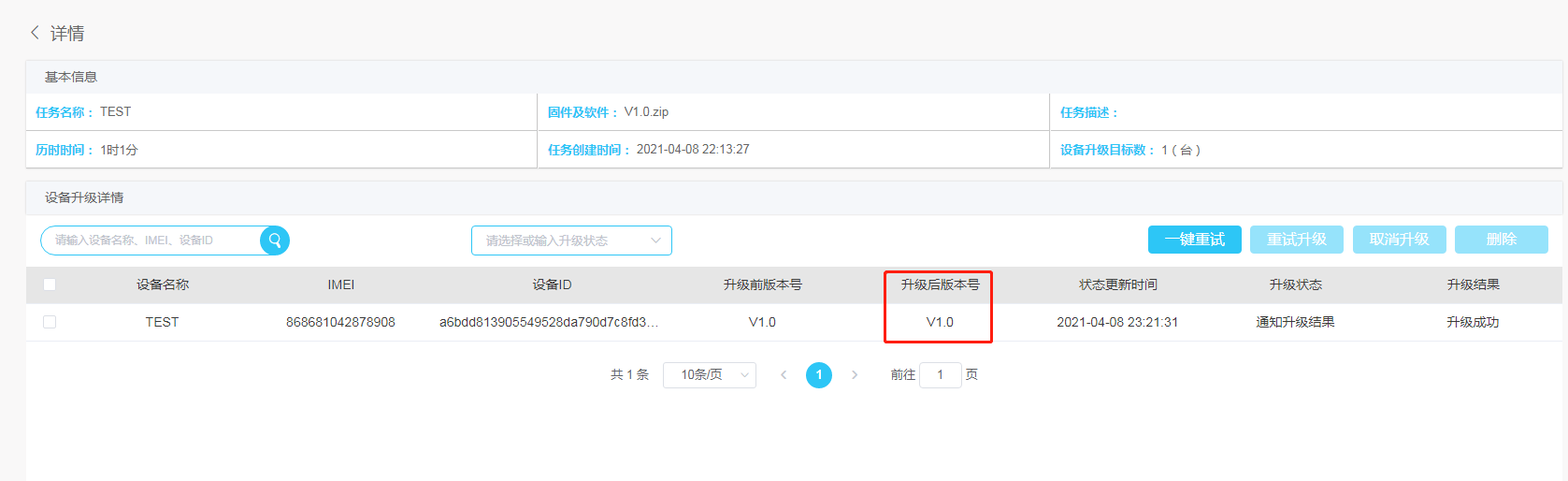

平台状态显示：

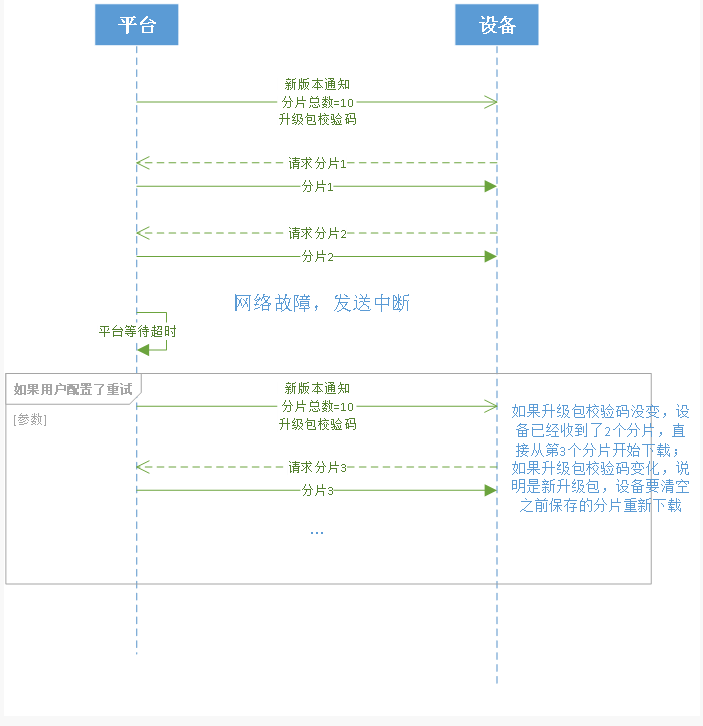

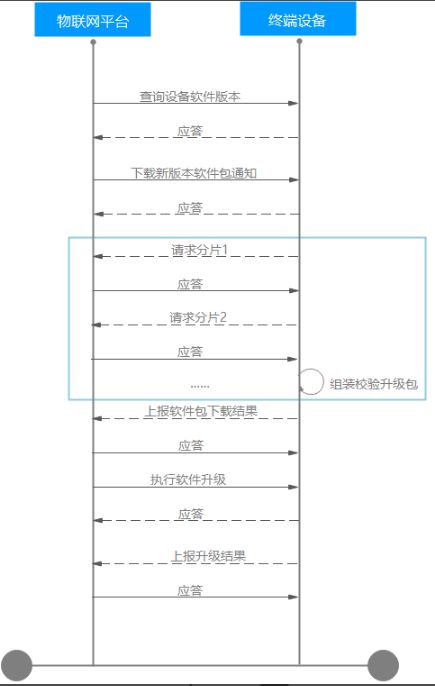

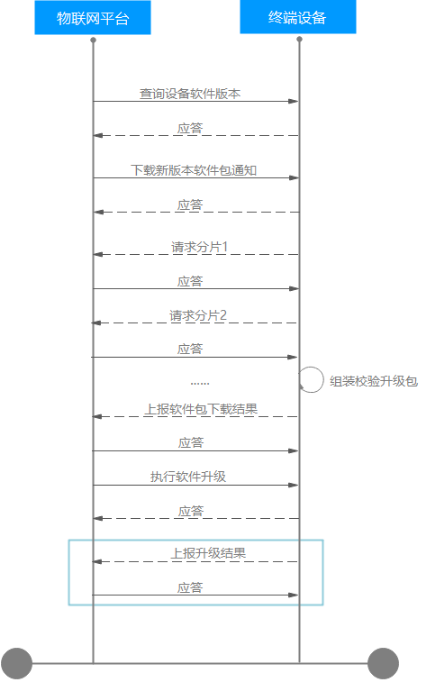

至此，使用串口助手模拟设备进行远程升级的流程就完成了，写代码的时候根据这个流程进行发送数据，命令解析就可以了，此外平台也提供断点续传的方案，如下图所示：

下一节通过分析一份开源的FOTA代码，进一步加深对PCP协议及平台远程升级流程的理解，方面大家自己做移植

如有需要，公众号后台回复 PCP 获取PCP协议代码
