Altium Designer PCB设计常用规则

1间距规则

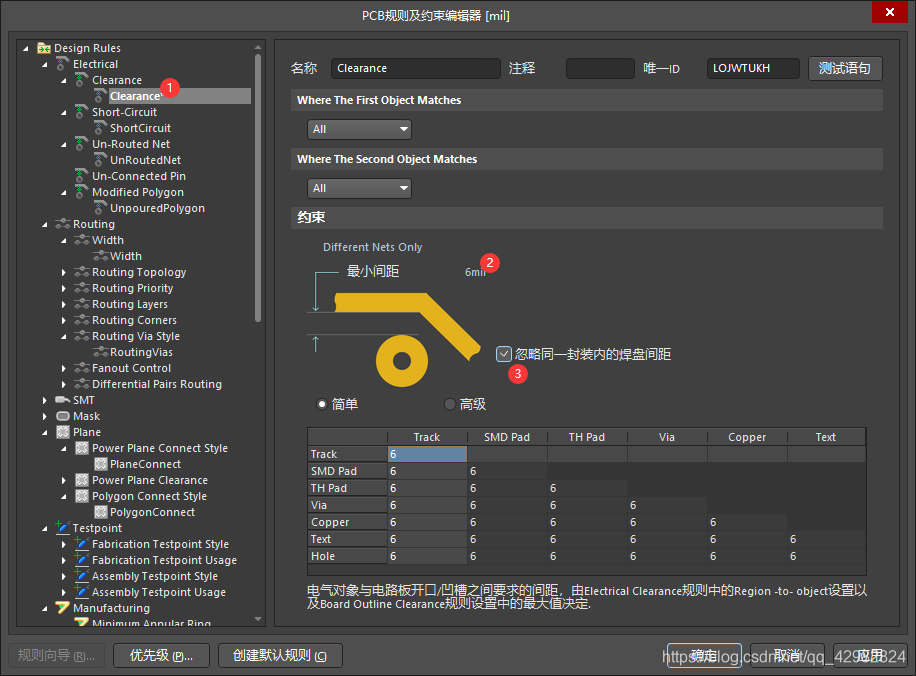

在设计PCB时,综合考虑设计工艺与成本之间的矛盾,各项之间的间距根据检验值≥6mil
在这里插入图片描述

2线宽规则

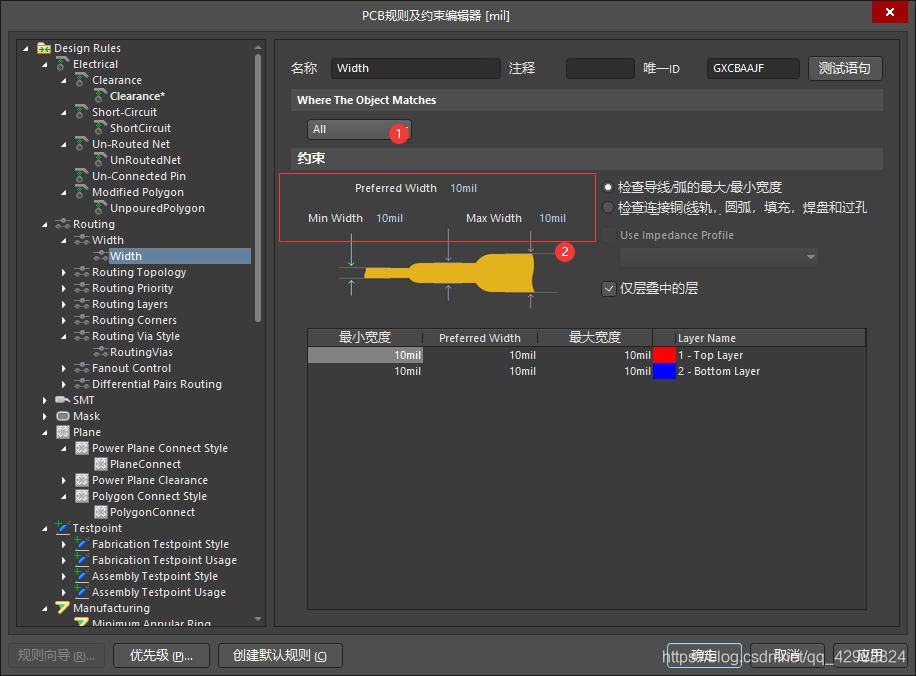

线宽的设置要考虑阻抗要求,一般经验值:
通过创建类分别设置
(1)信号线>6mil
(2)电源线>15niil
在这里插入图片描述

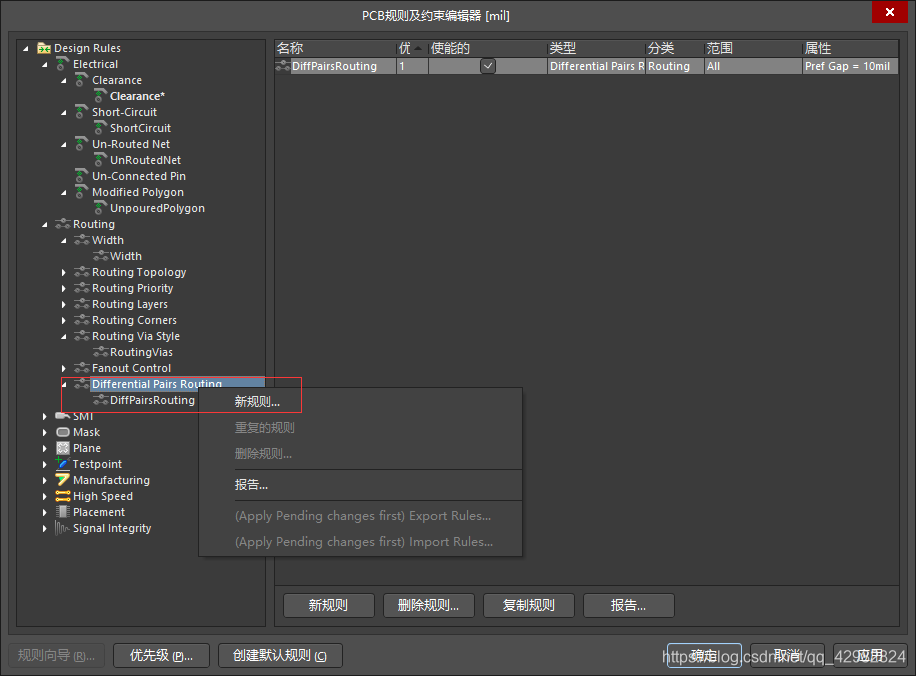

(3)差分线的设置
在这里插入图片描述

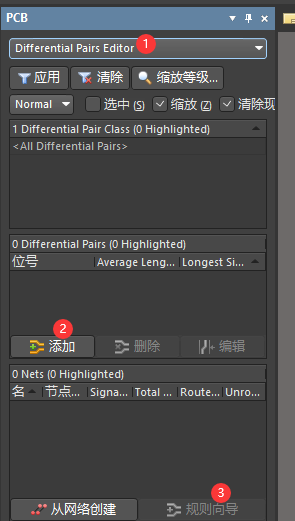

或者在PCB选项卡中设置差分线规则
在这里插入图片描述

3铺铜规则

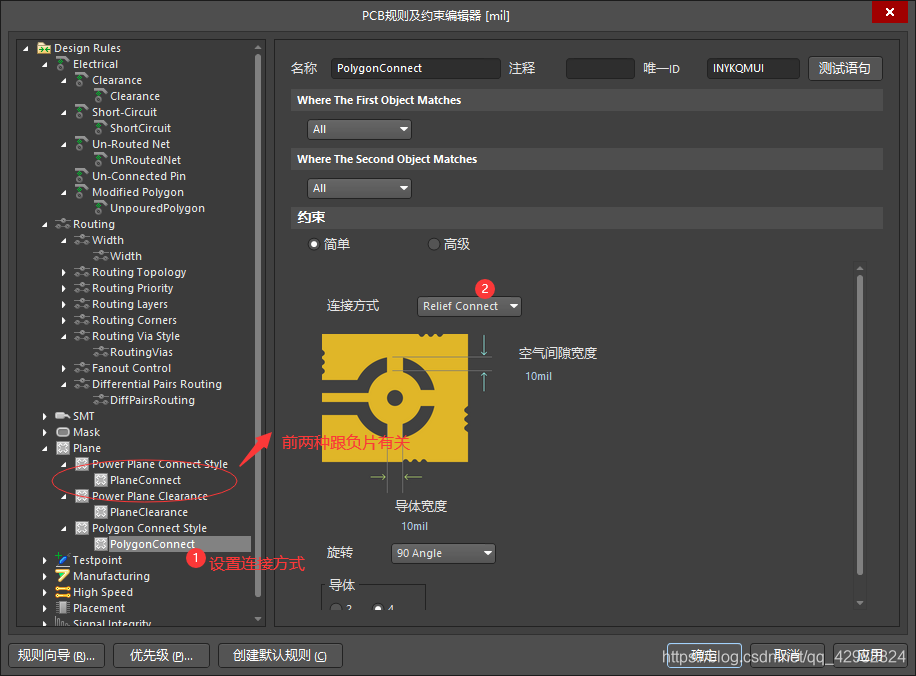

铺铜规则中,与焊盘的连接方式有
(1)十字连接
在手工焊接时,受热均匀,不容易虚焊,但是载流能力减弱。
(2)全连接
机器回流焊时,不受影响,载流能力强。
(3)不连接(不常用)
在这里插入图片描述

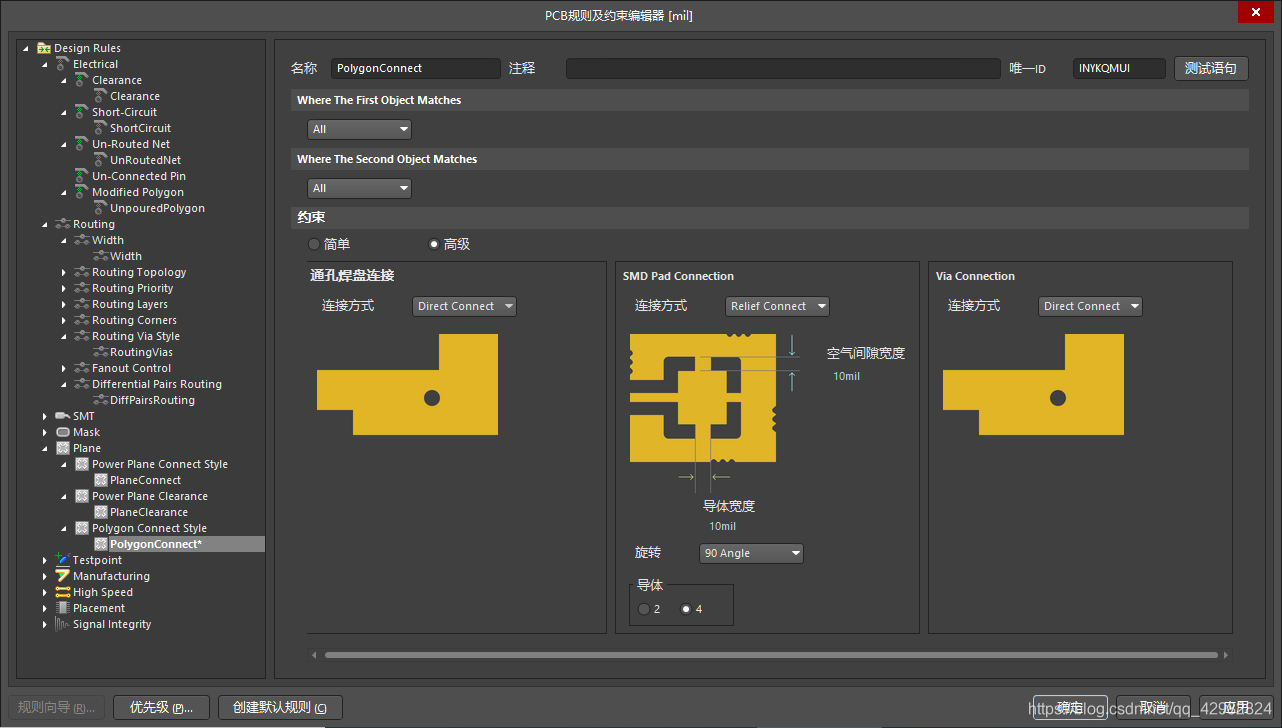

在高级设置中,通孔焊盘、过孔一般采用全连接,标贴焊盘十字连接
在这里插入图片描述

4阻焊规则

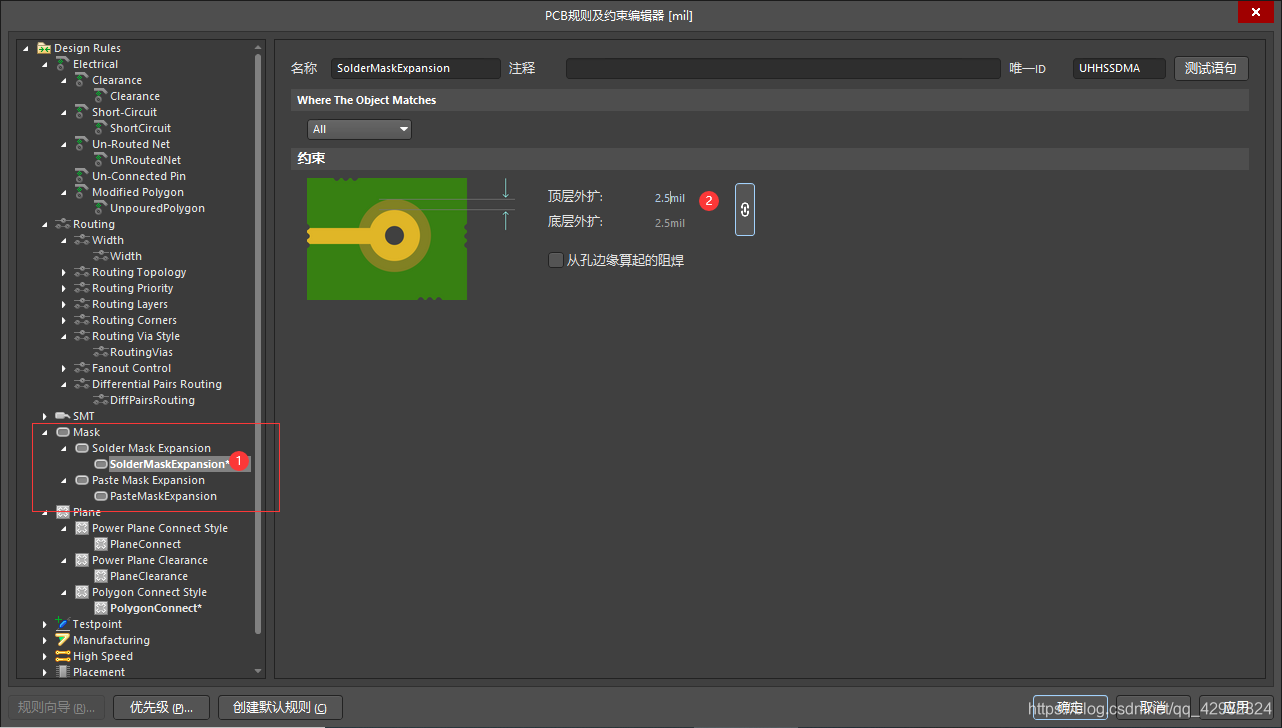

为了保证绿油桥4mil以上,阻焊层一般单边2.5mil.(阻焊层的作用是为了防止绿油盖到焊盘上)
在这里插入图片描述

5丝印规则

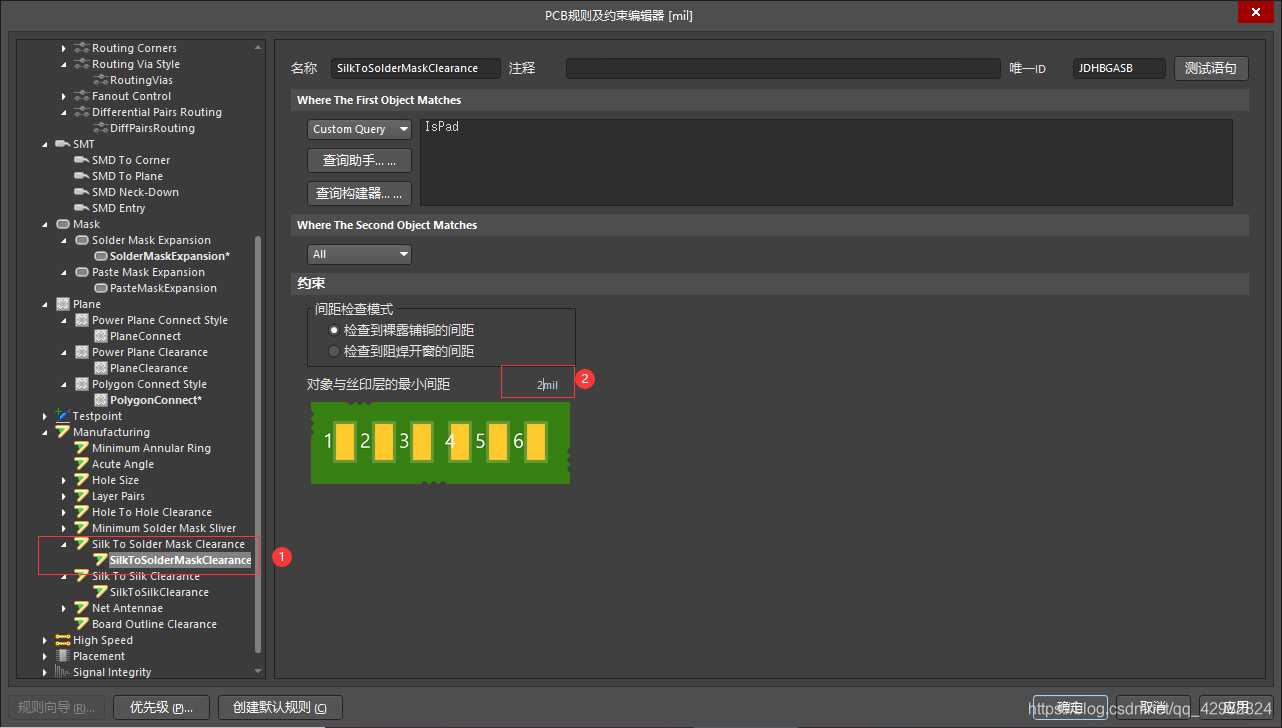

至少保证丝印到焊盘的最小间距为2mil
在这里插入图片描述
