OpenFoam案例实操Day1

一、案例基本运行流程

1. 找案例

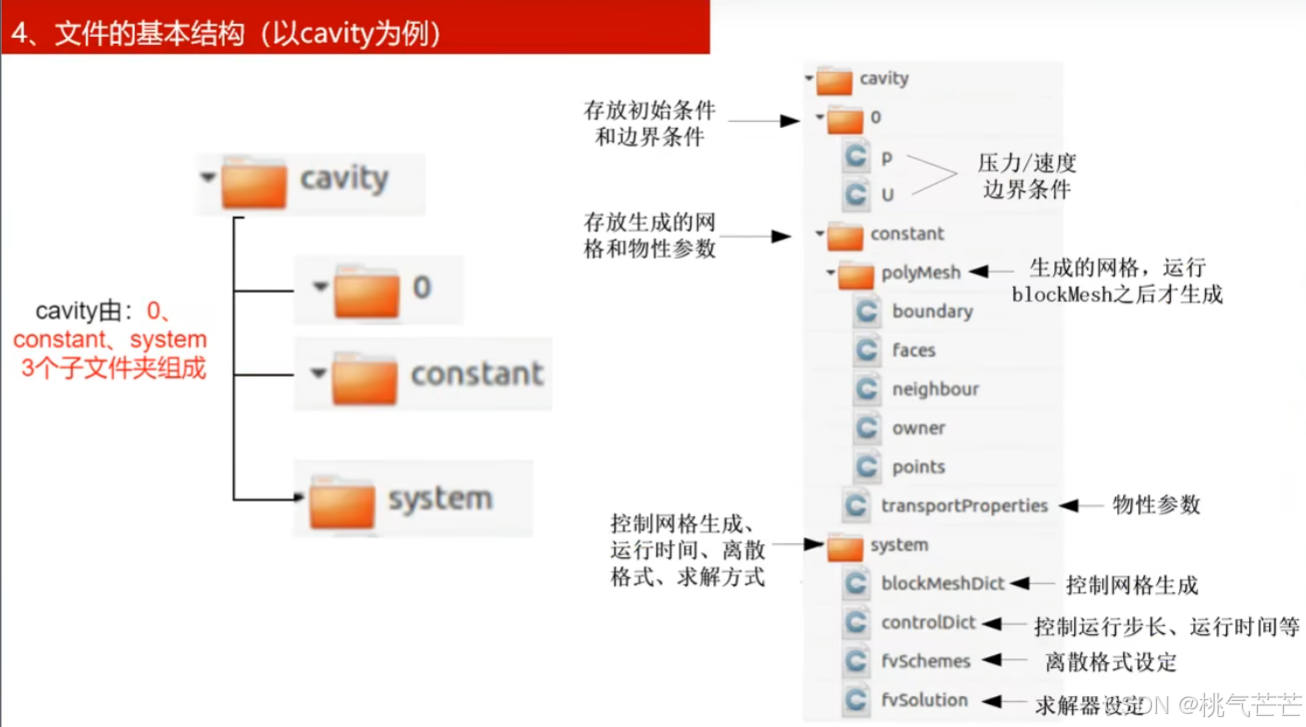

先拷贝案例：ctrl+T  打开一个新的文件夹-->切换到openfoam10里的tutorials-->拷贝incompressible/icofoam/cavity里的三个文件夹：0、constant、sysytem。输入命令要在对应的文件夹下。

• 0文件夹：初始场、边界场
• constant文件夹：网格、物理模型、牛顿（非牛顿流体）、动网格（...）
• system文件夹：数值设置

2. 基本流程

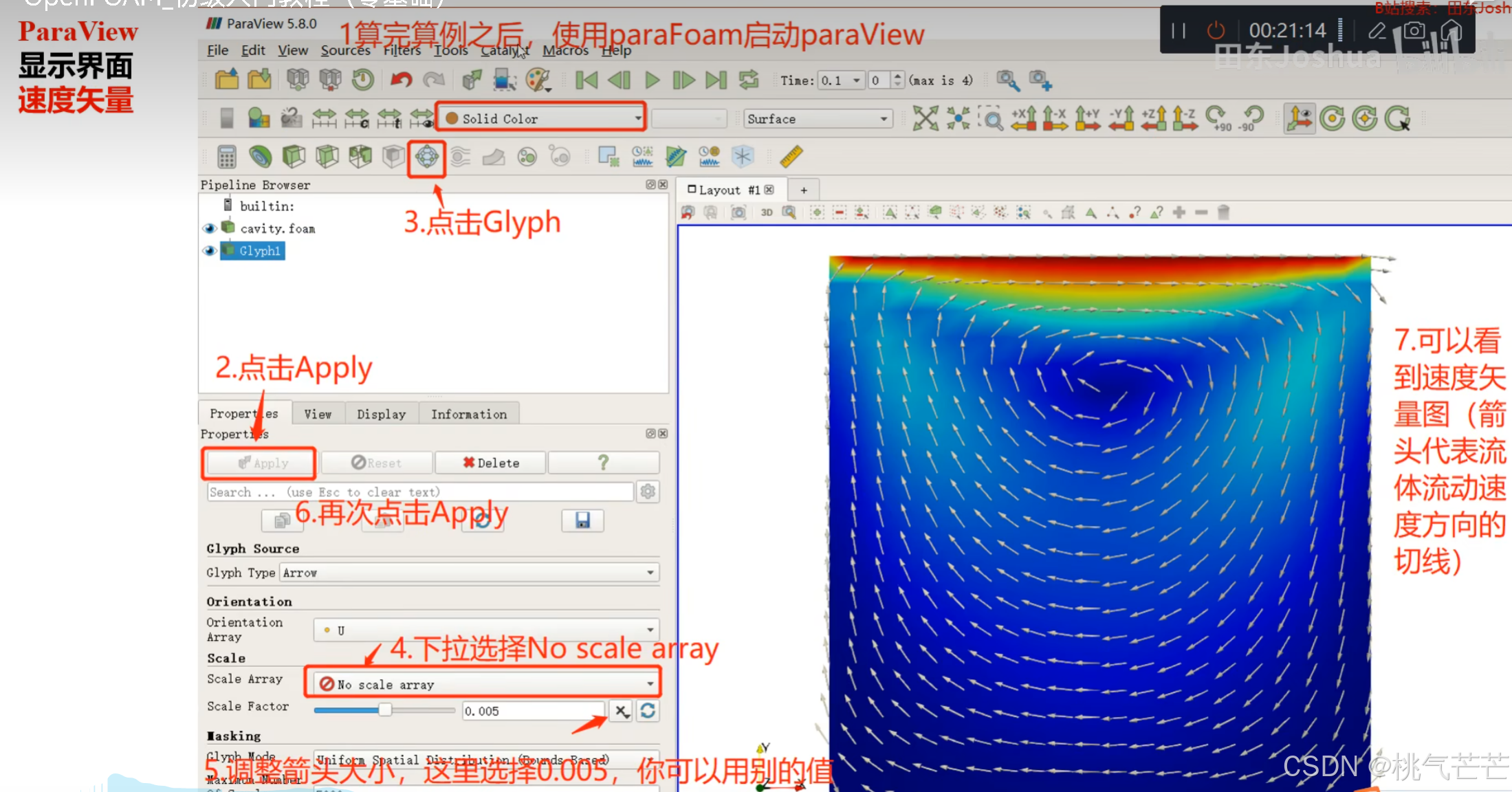

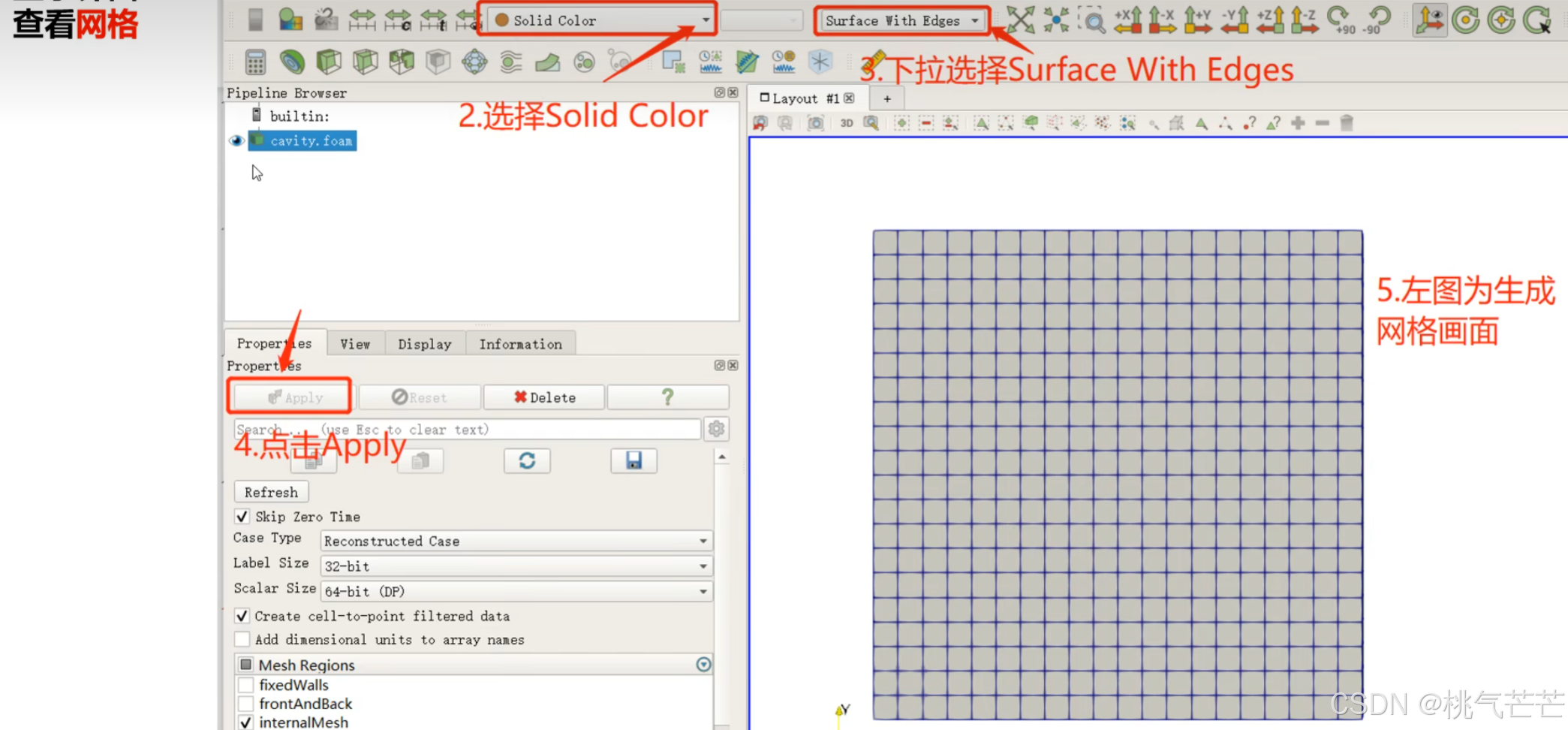

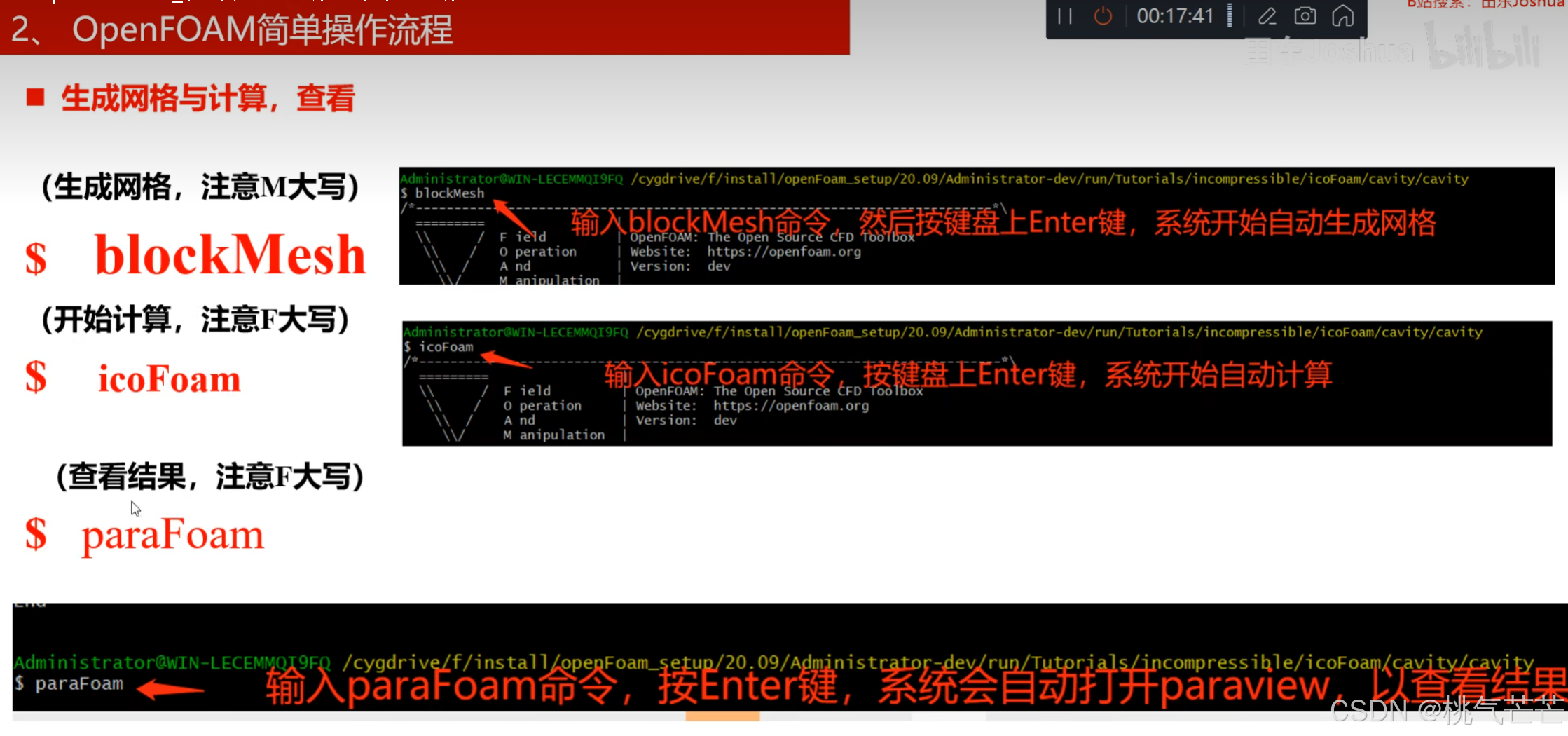

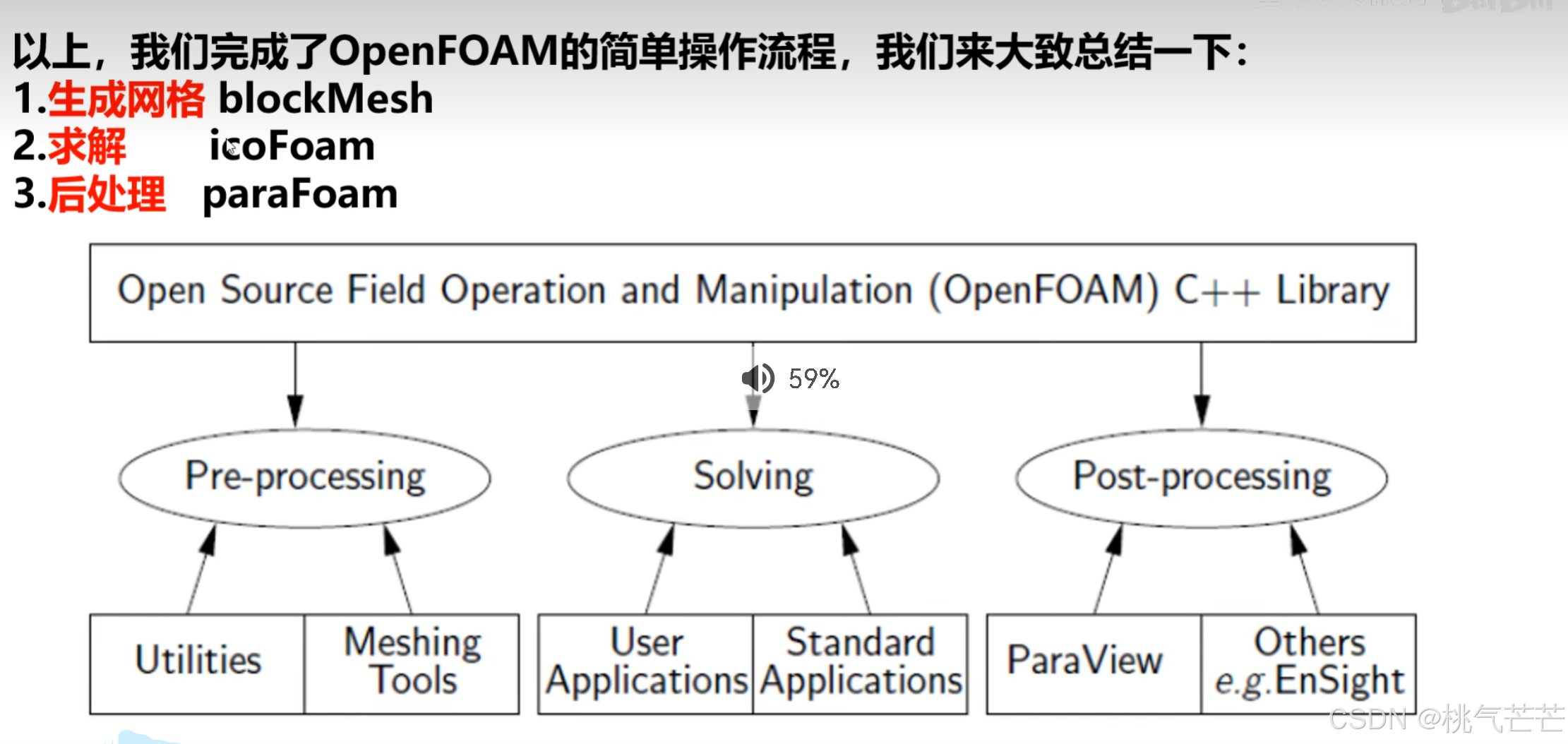

前处理blockMesh-->求解icoFoam-->查看paraFoam

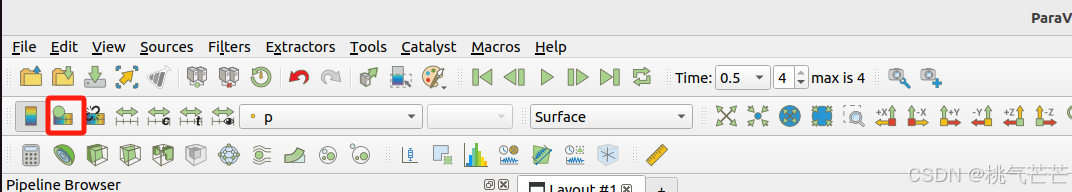

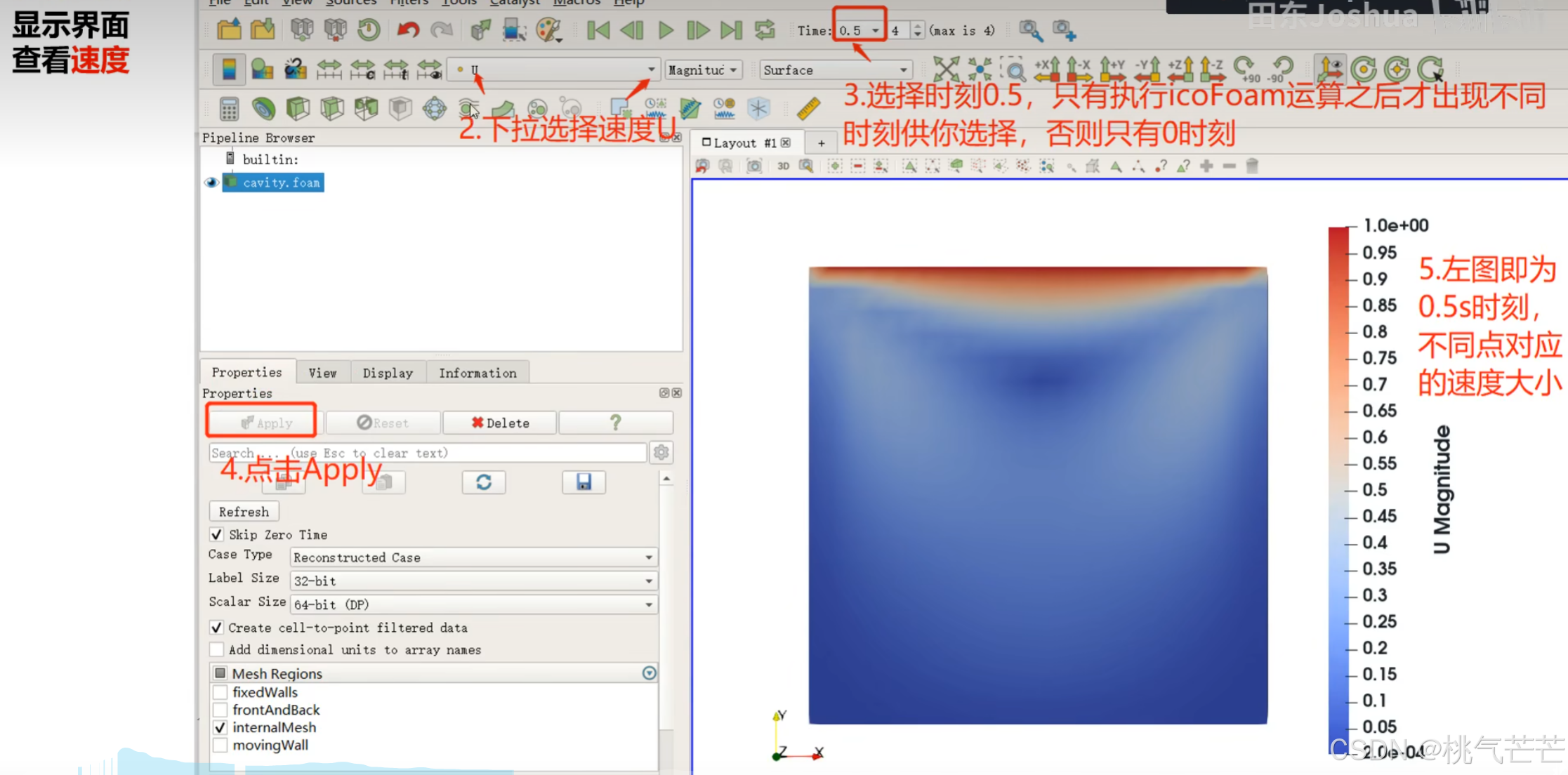

编辑颜色卡尺：

点击小红心可选择 喜欢的颜色卡尺

二、三大文件组成介绍

1. system文件夹

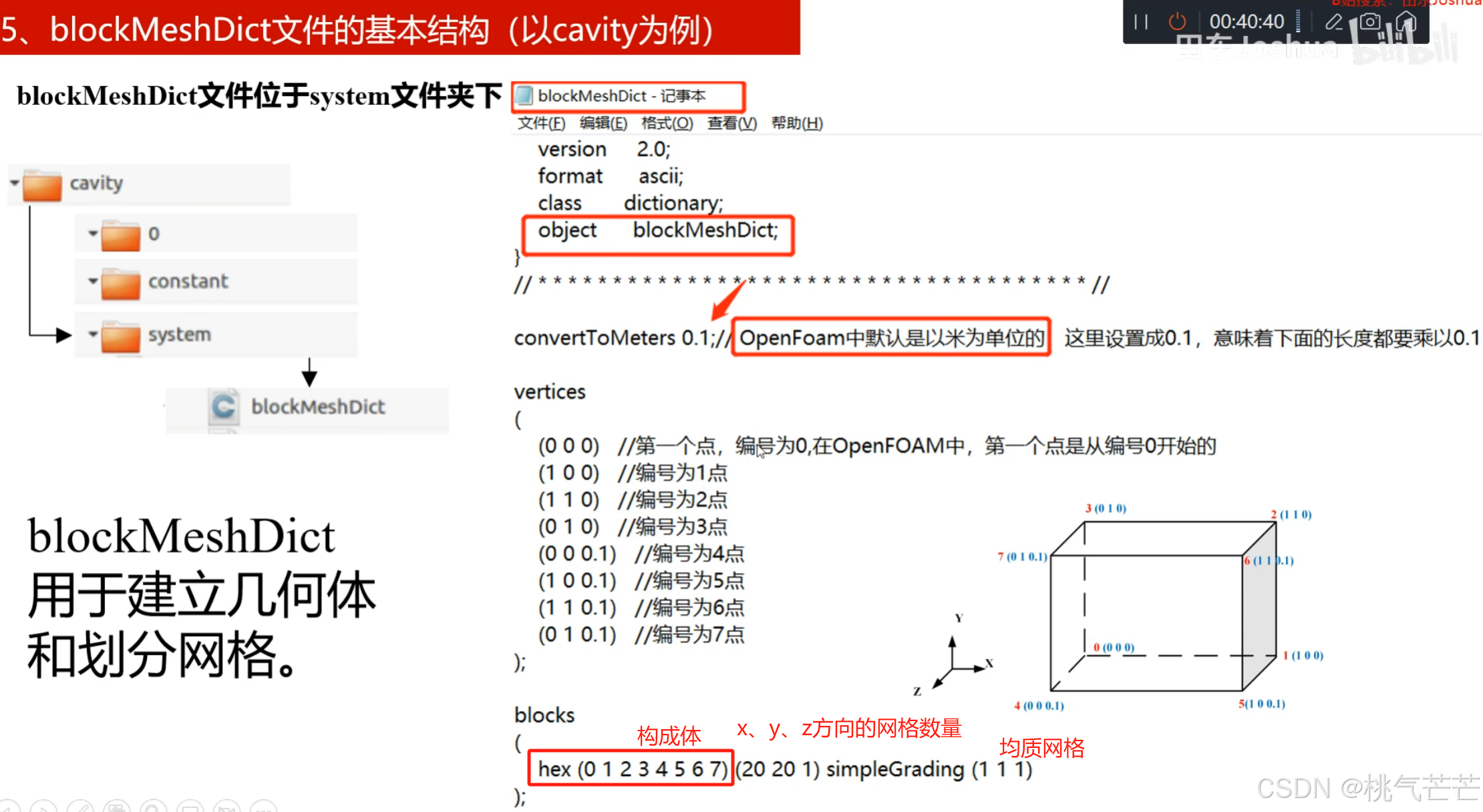

1.1 blockMeshDict文件

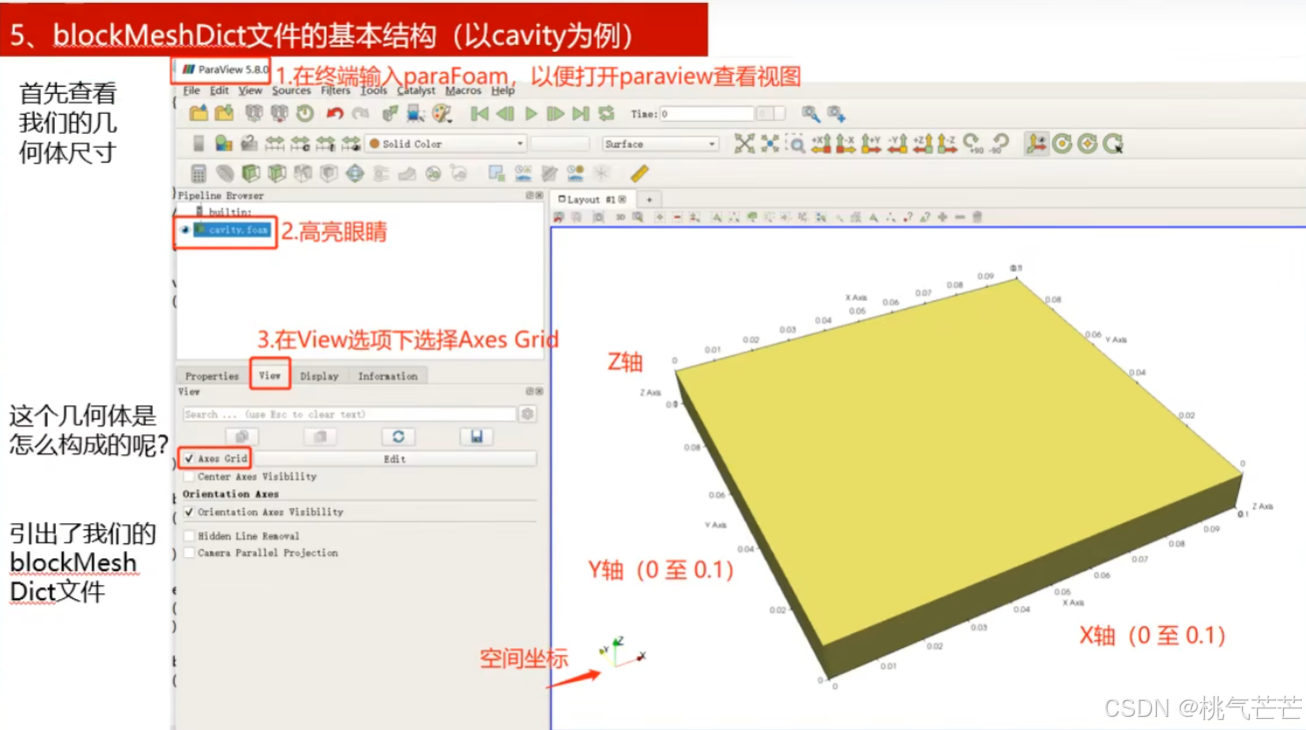

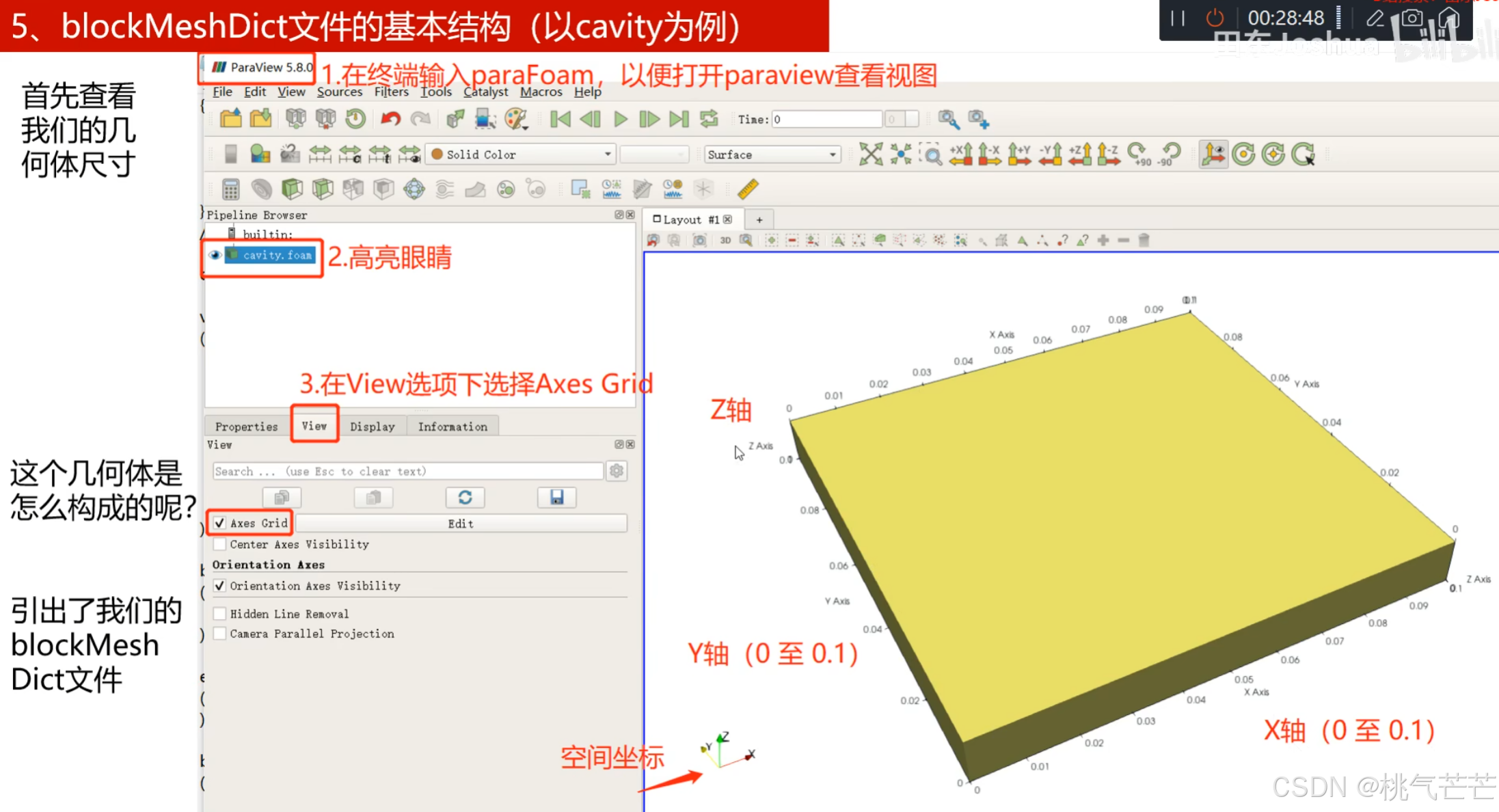

paraview中的information中可以看到x、y、z方向的范围。

system文件夹：包含blockMeshDict网格生成字典、controlDict控制字典、fvSchemes求解方案、fvSolution求解方法。

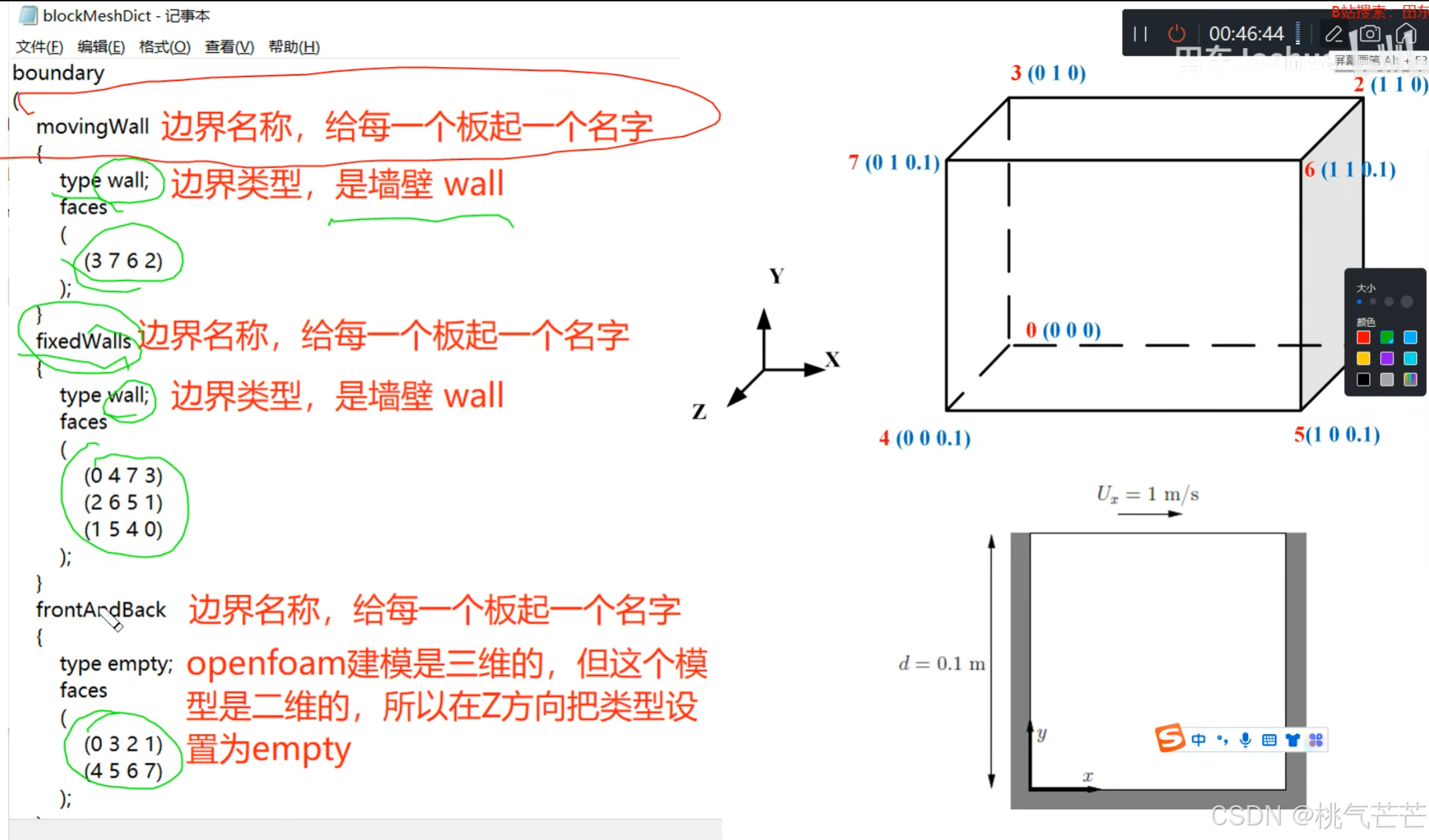

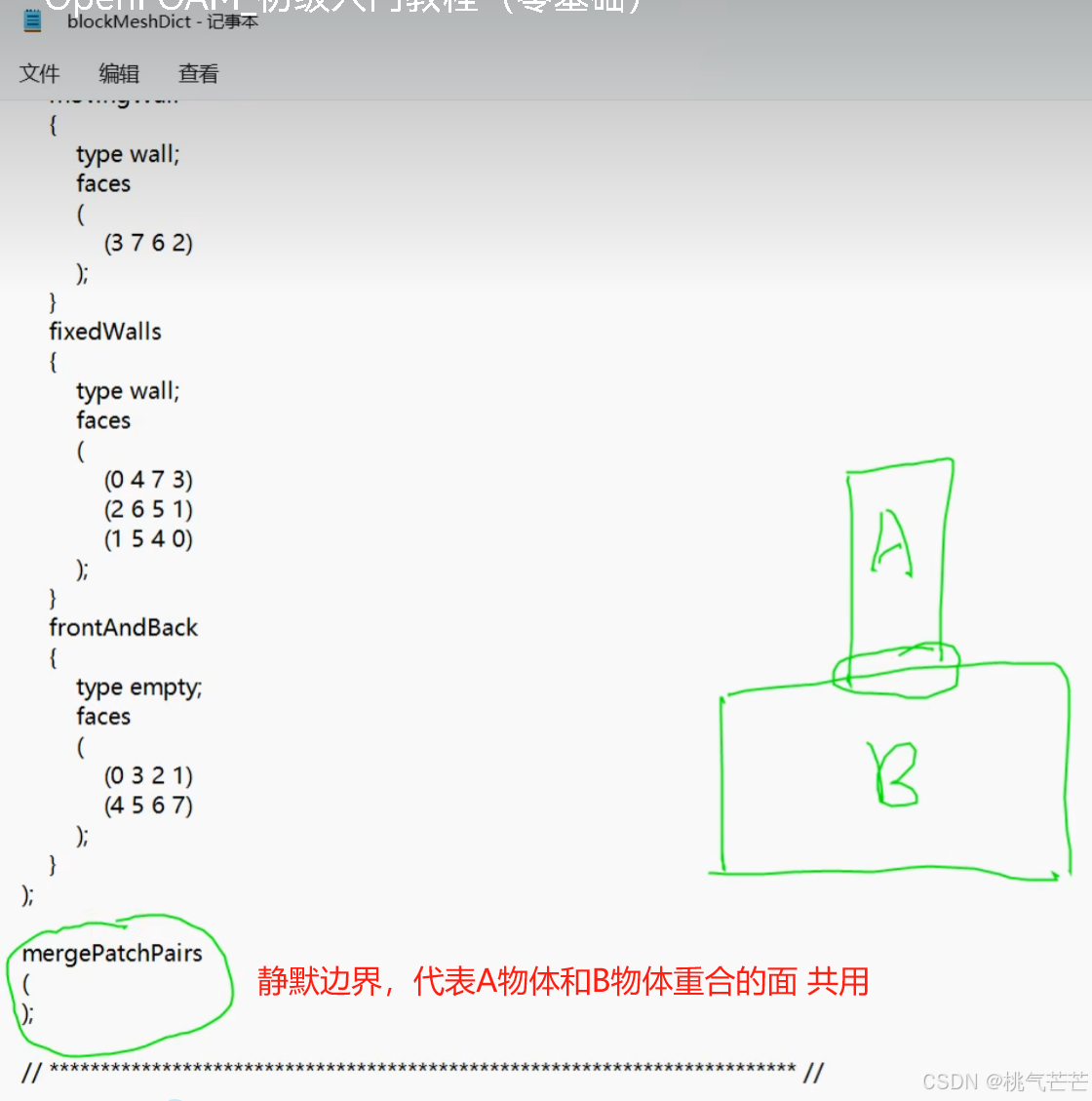

处理二维问题：把前后面设置为 empty类型。

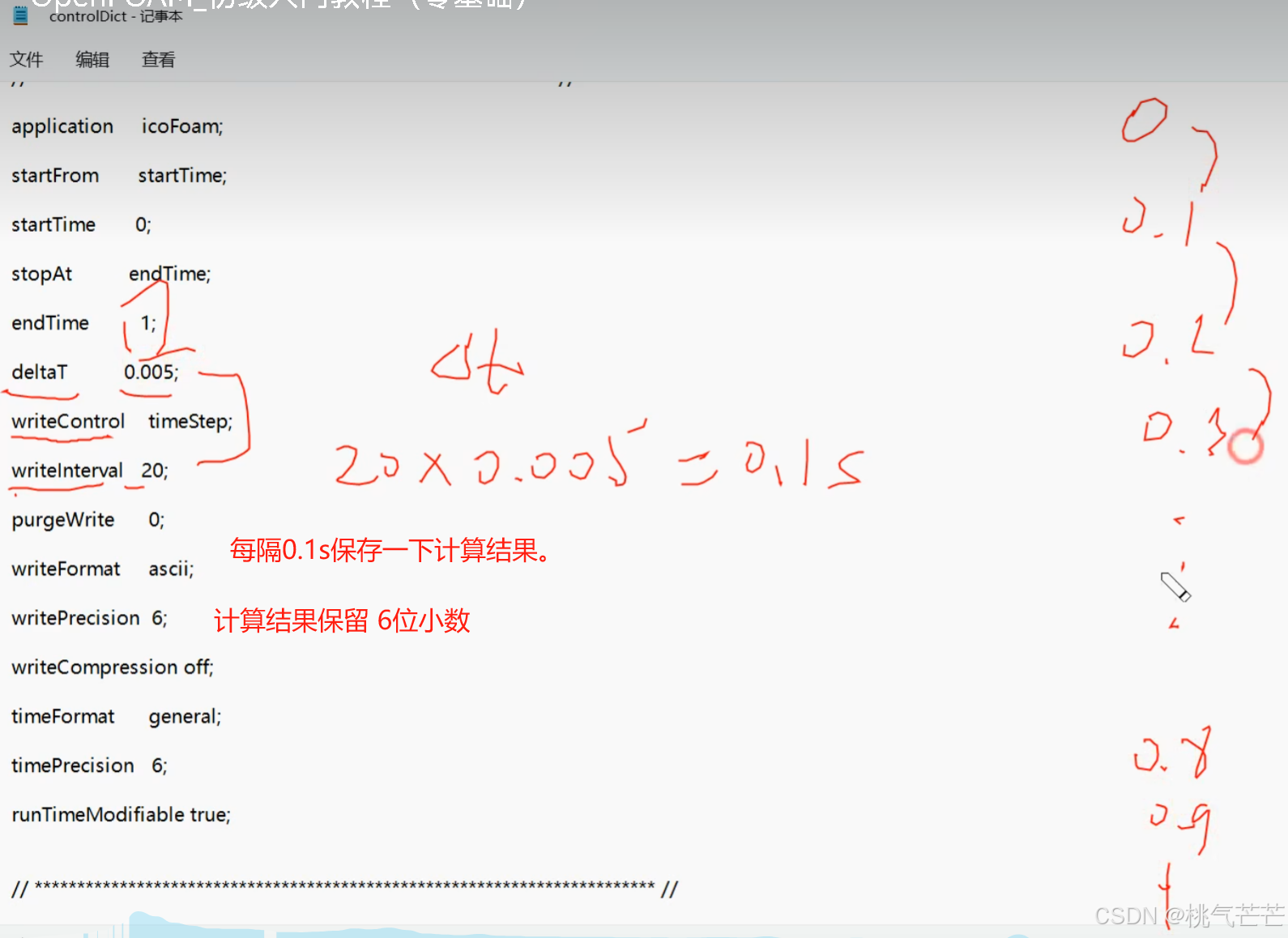

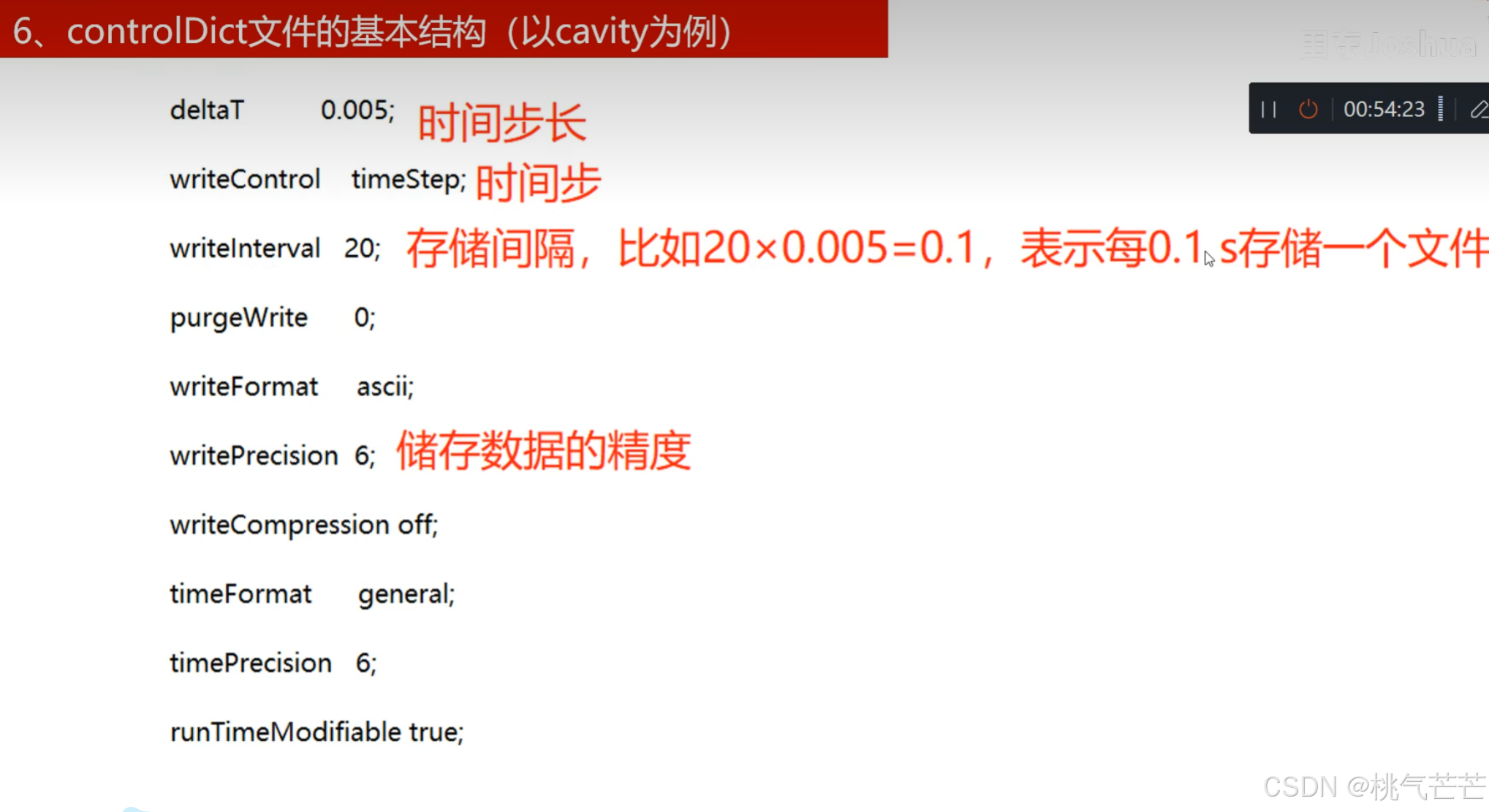

1.2 controlDict文件
