orcad中part和 symbol的区别

最新推荐文章于 2024-10-03 20:27:39 发布
最新推荐文章于 2024-10-03 20:27:39 发布
阅读量1.5k 收藏 10
点赞数 2
文章标签： sublime text
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_43009770/article/details/128590659
版权
在创建原理图封装时，NEWPart是最全面的选择，适合各种封装建设。而NewPartFromSpreadsheet通过Excel表格导入数据，尤其适用于大型芯片的快速建模。此外，推荐了解如何使用Power、off-page、hierarchical、title和pinshape等不同格式的封装。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

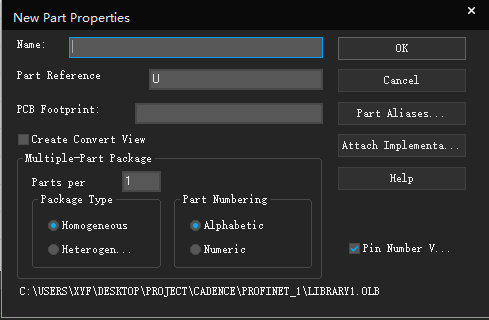

新建原理图封装的时候会有选择new part和new symbol。

NEW Part功能最全。什么都能建。新建原理图封装首选。

New Part From Spreadsheet是可以根据规格书说明填写一个EXCEL表即可建立，一般大的芯片要新建的话，用这个很方便。

New Symbol推荐建立几种格式。即：Power, off-page, hierarchical, title, pin shape。大多没用过。因为orcad中有很多这个封装。
