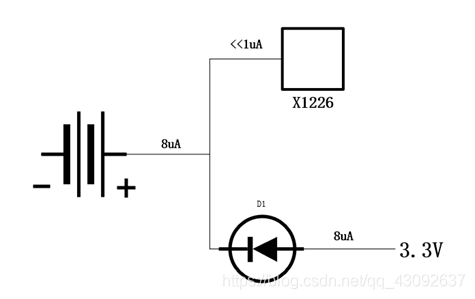

最近解决了一个其他项目的问题,现象如下 : 有一个RTC电路,RTC芯片是X1226,很常用的芯片。供电是通过系统3.3V和电池CR1220来供电,电池耗电很快,远远达不到设计要求。整个系统供电电路如下图所示:
对各个支路的电流进行测试,在只有电池供电的情况下,发现D1这个支路有8uA电流,而真正供电的X1226支路,只有很小很小的电流。这是一个比较奇怪的现象。
后来去查二极管D1的参数,发现这个二极管是肖特基二极管。肖特基二极管的漏电流是比较大的,查找此元件手册,数据如下:

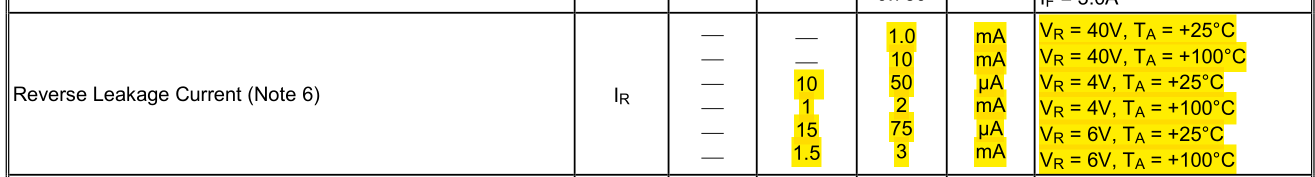

上图可见,在6V反向电压、25度情况下,漏电流是15~75uA,这个对锂电池来说是一个很大的电流。也就是说,在电池作用的时候,很大一部分电流通过反向D1流过3V3那边了。
后来将D1换为开关二极管1N418W,问题解决。开关二极管的漏电流,如下图,在常温低电压下,是nA级别的,符合要求。
其实如果用锂电池的设计,二极管D1是完全不用加的。但是是别人的设计,只能给其建议,具体操作就看他自己了。
