随着"实景三维中国建设"步伐的加快，倾斜市场的需求日益渐增，倾斜数据处理后的模型修复一直是我们比较关注的问题。在后台一直有不少伙伴询问关于模型修复的问题，之前我们也推过关于模型修改软件及教程的介绍：模型单体化编辑修复很难？因为这些软件你不知道，附模型修复教程。

今天我们整理了模型修复中常用的三款软件DP-Modeler，模方，SVS的模型修复教程。在这非常感谢这三家公司的支持！三款软件总有一款适合你。

▐ DP-Modeler

DP-Modeler的模型修复教程可参考之前推过的文章，不过他们修饰部分已升级更新，后续我们也会跟进介绍：三维模型修饰、单体化，水面修复，道路还原，悬浮物、碎片删除.pdf（文档可下载）

▐ 模方

ModelFun 实现 Photoshop 联动功能，使用该功能时需安装 Photoshop，并在 软件“设置”关联该软件，可进行使用。

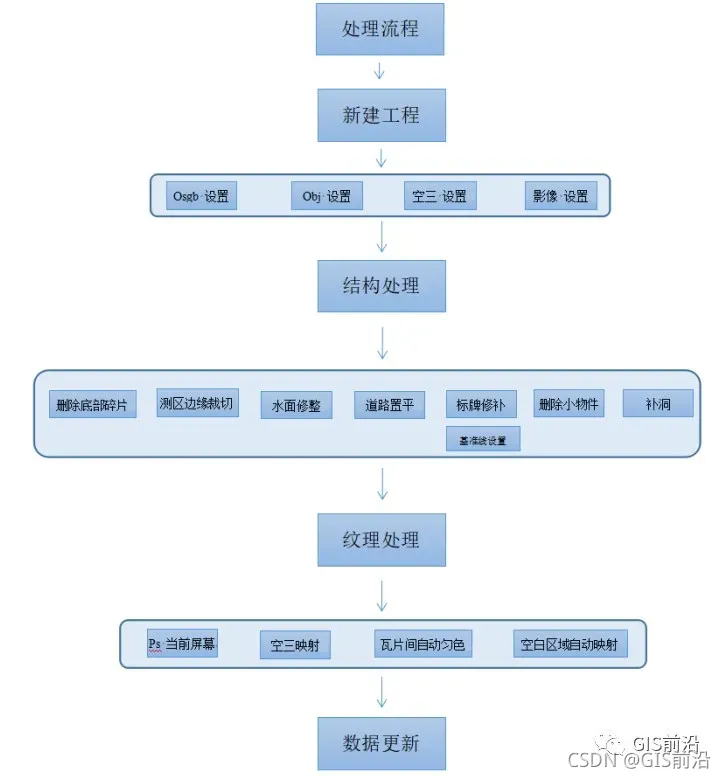

ModelFun 数据处理流程：

新建工程：关联相应 osgb，obj，AT，原始影像。

数据结构处理：水面修补，道路置平，标牌修补等。

进行数据更新。

数据纹理处理：纹理处理，空三映射，瓦片间匀色。

进行数据更新

修模功能介绍

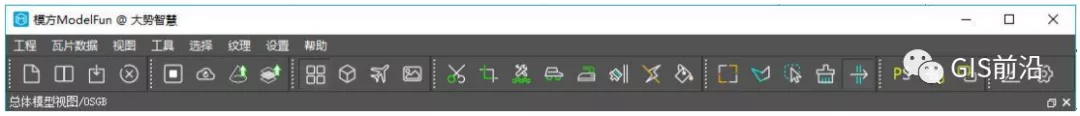

ModelFun 提供了工程，瓦片编辑，视图，工具，选择，纹理，设置，帮助等 功能，实现对倾斜数据的更新，新建，删除，编辑等操作。

1.1. 工程

工程栏主要包括以下部分：新建，打开，打开最近，保存，关闭，重置，设 置，退出。

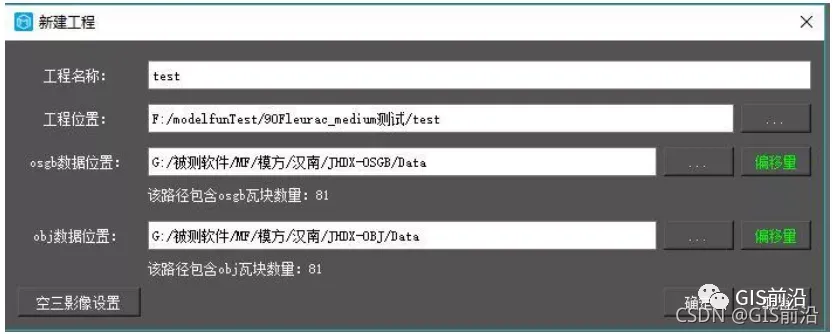

1.1.1. 新建

a) 输入信息：

工程名字；

工程存储位置；

osgb 数据位置（数据路径为 Data 目录下，需包含“metadata.xml”）；

obj 数据位置（数据路径为 Data 目录下，需包含“metadata.xml”）。

数据路径选择正确后，软件自动读取“metadata.xml”文件，读取后“偏 移量”图标显示为绿色，osgb，obj 偏移量及坐标系需一致，才可进行数据处 理，错误或不一致时，数据将显示报错；继续后续修改完成，数据更新后瓦 片间会有错误等情况出现。如下图
点击“…”对数据位置进行设置， 点击“偏移量”对模型偏移进行设置，

b) 空三影像设置：

空三文件坐标系需与 osgb，obj 一致；

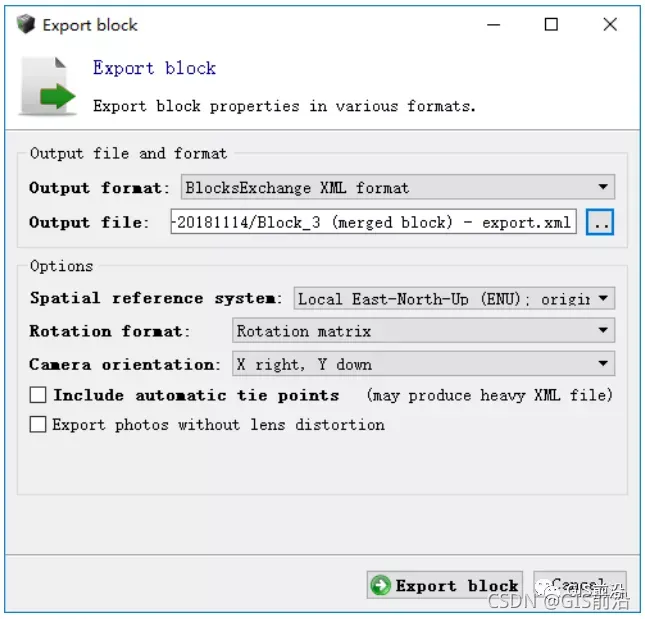

导出时 Rotation format 选择：Rotation matrix；

空三路径错误时将无法使用空三映射等功能；

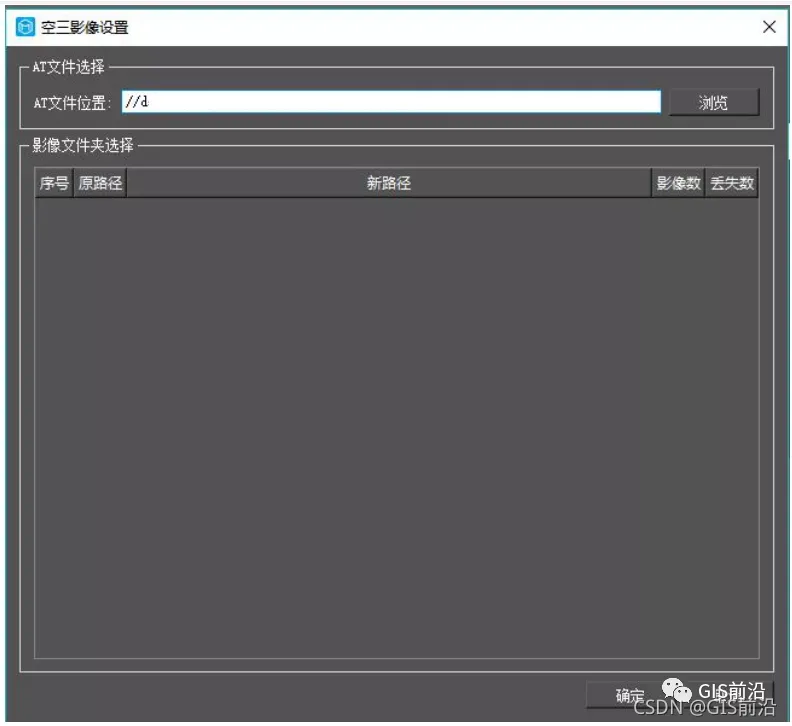

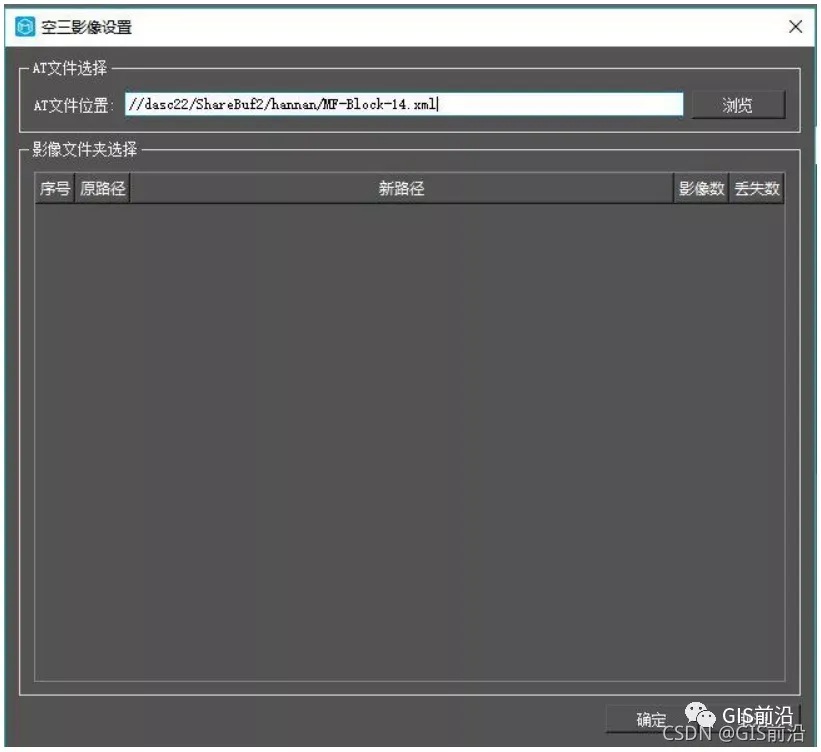

点击“空三影像设置”对空三影像进行设置，如下图：
点击“浏览”对 AT 文件位置进行设置，设置后自动读取 AT 信息：原始影 像路径，数量等。

点击“新路径”对影像路径进行设置。

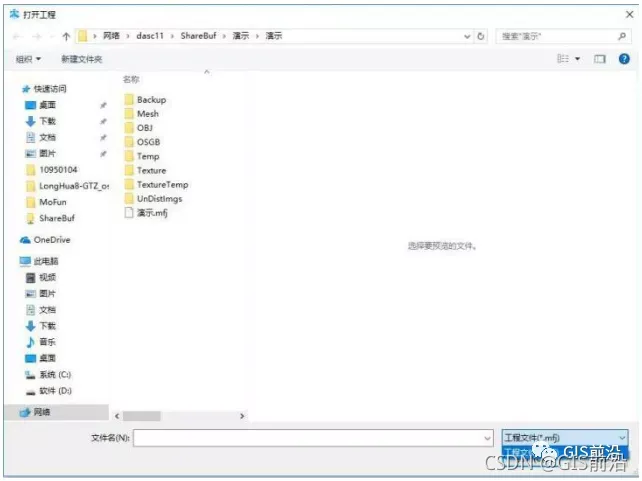

1.1.2. 打开

a) 打开一个工程工程文件，其中*.mfj 为工程文件格式
1.1.3. 打开最近

a) 打开近时间段内的一个工程工程文件，其中*.mfj 为工程文件格式。

1.1.4. 保存

a) 保存当前工程文件。

1.1.5. 关闭

a) 关闭当前工程文件。

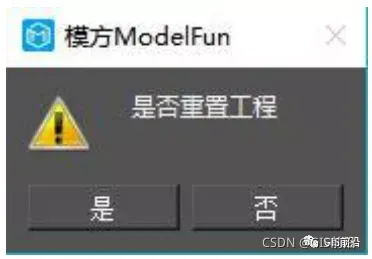

1.1.6. 重置

a) 重置工程将删除所有信息：对数据进行的几何及纹理编辑都在重置范围内
1.1.7. 设置

a) 对当前工程属性进行修改，各属性含义同新建工程。

1.1.8. 退出

a) 退出 ModelFun 系统。

1.1.9. 瓦片数据

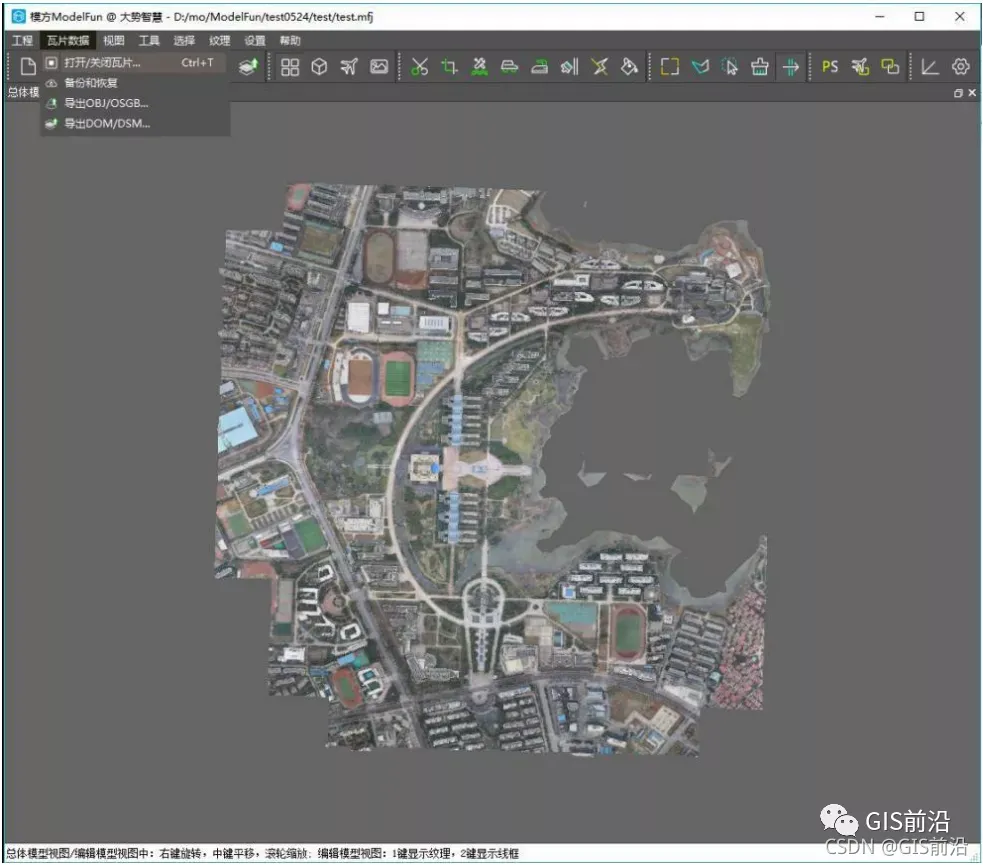

瓦片数据栏主要分为：打开/关闭瓦片数据，导出瓦片 obj，备份和恢复，瓦 片 osgb。如下图所示：

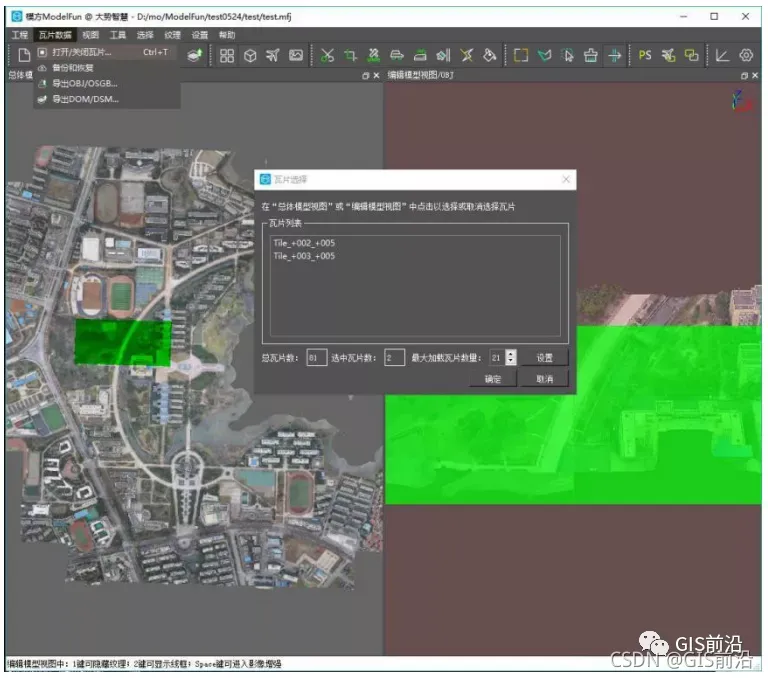

1.1.10. 打开/关闭瓦片数据

a) 在“总体模型视图/osgb”里对 tiles 进行操作：选择，取消。操作结果会 在“编辑模型视图“里显示。ModelFun 可支持多 tiles 修改及跨 tiles 修改。

1.1.11. 备份和恢复

a) 对数据进行备份，备份内容：工程内 obj 几何处理，纹理处理。需数据恢复时，点击还原备份即可恢复。

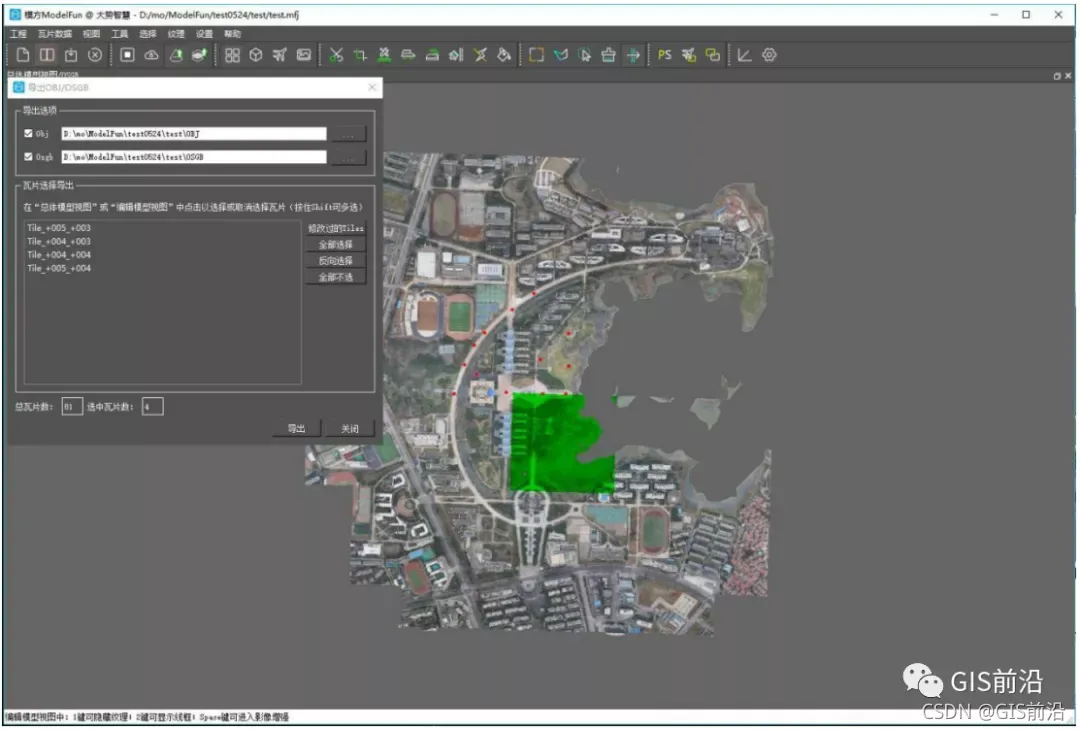

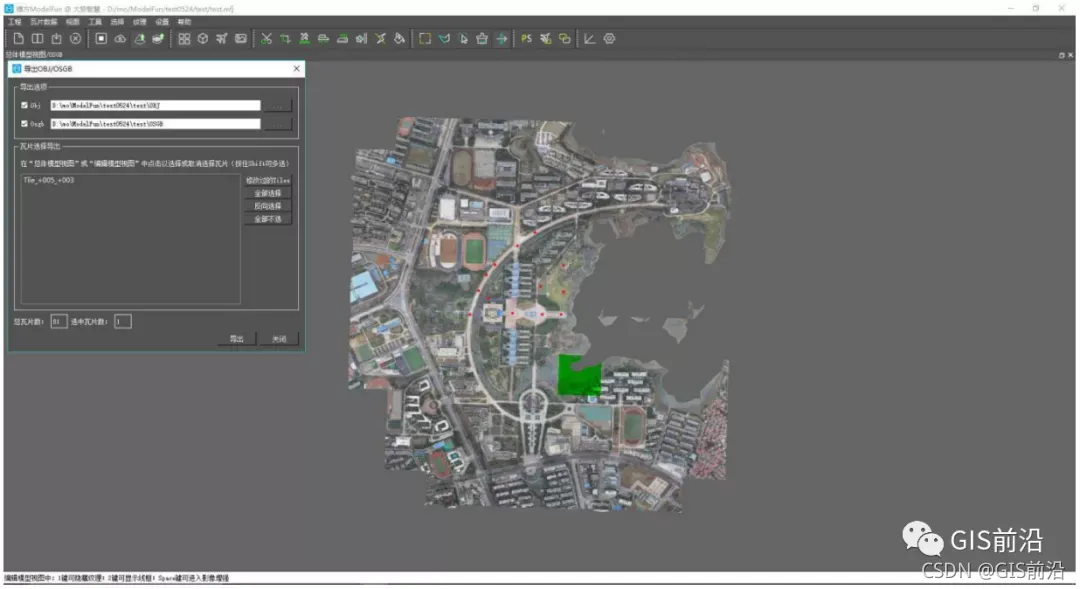

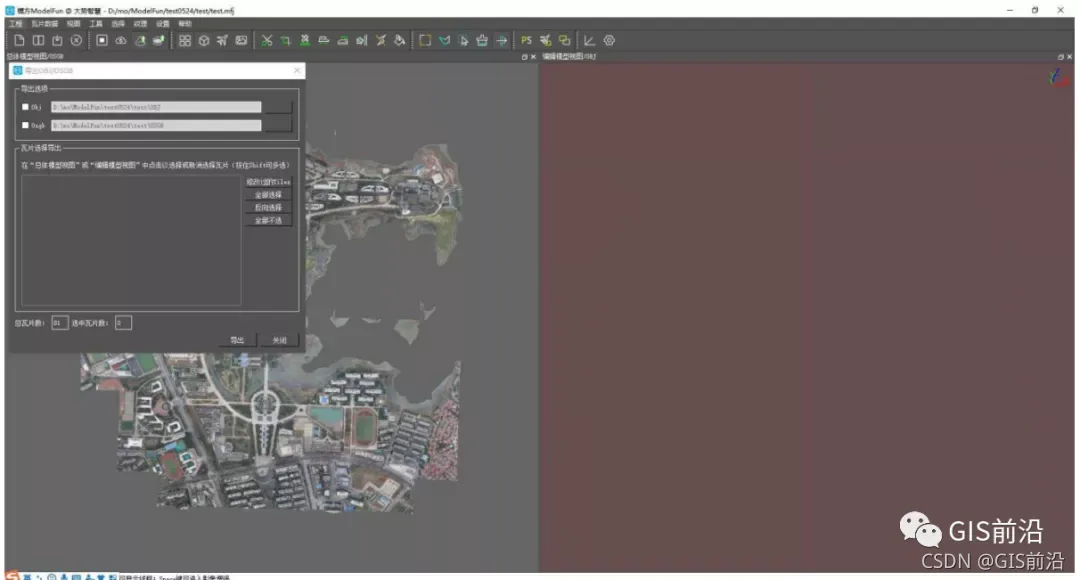

1.1.12. 导出 OBJ/OSGB a) 在“总体模型视图/osgb”里对 tiles 进行操作：选择，取消。
b) 可先选择一块，再按住 shift 点击多选

c) 可通过“修改过的 Tiles”，“全部选择“，”反向选择“，”全部不选“快 速选择

d) 点击“导出“，开始进行导出

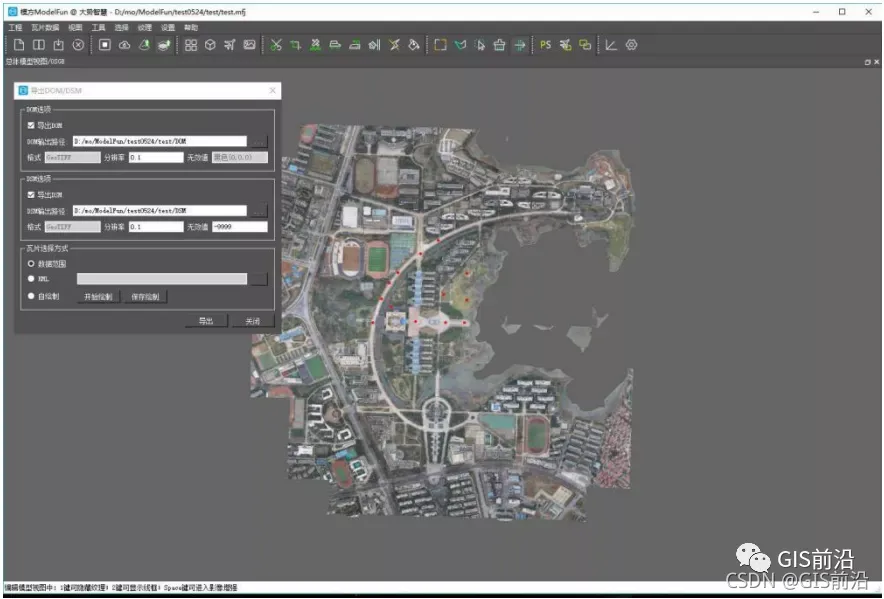

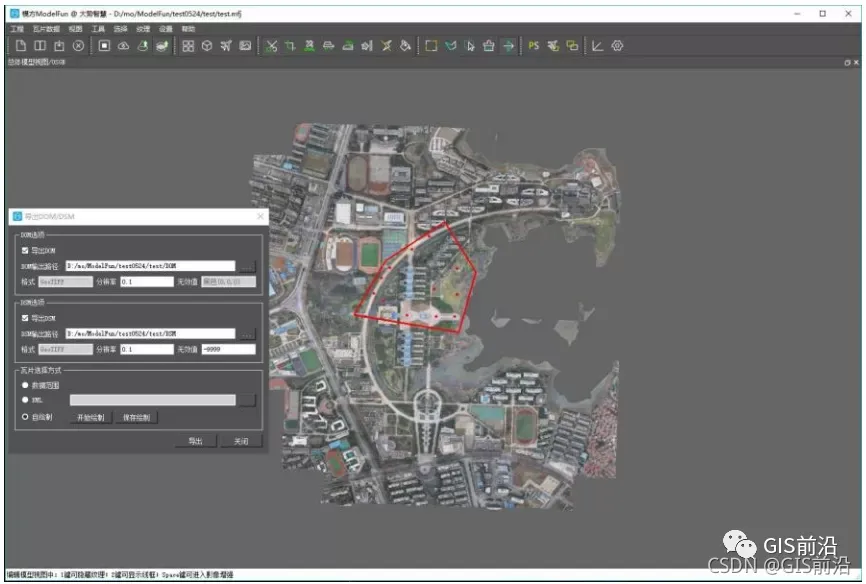

1.1.13. 导出 DOM/DSM

a) 导出 DOM/DSM。
b) “数据范围“为所有 Tile 范围；”KML“为导入 kml 文件的范围；” 自绘制“为用户手绘范围，点击开始绘制，即可在总体模型视图中进 行多边形绘制，双击完成，再点击”保存绘制“即可将绘制的多边形 导出成 kml 文件
c) 点击“导出“开始进行导出

1.2. 视图

视图栏包括：

总体模型视图/osgb：总体模型视图界面显示 osgb 数据，该界面为浏览界面， 可显示操作线，快捷键：Ctrl+1.。

编辑模型视图/obj：编辑模型视图界面显示 obj 数据，该界面为 obj 进行编辑界面，可显示obj编辑效果，快捷键：Ctrl+2。在该视图中：“1”键可隐藏纹理；“2”键可显示线框；“Space”键可进入影像增强。

空三影像视图：空三影像视图显示空三航线分布及走向，可根据需求对航片 角度进行选择，快捷键：Ctrl+3。影像视图：在空三影像中选择照片后，点击“影像视图”可显示出该航片， 快捷键：Ctr
