Allegro 16.6 笔记四 Layout设计前处理

1. 新建Layout文件

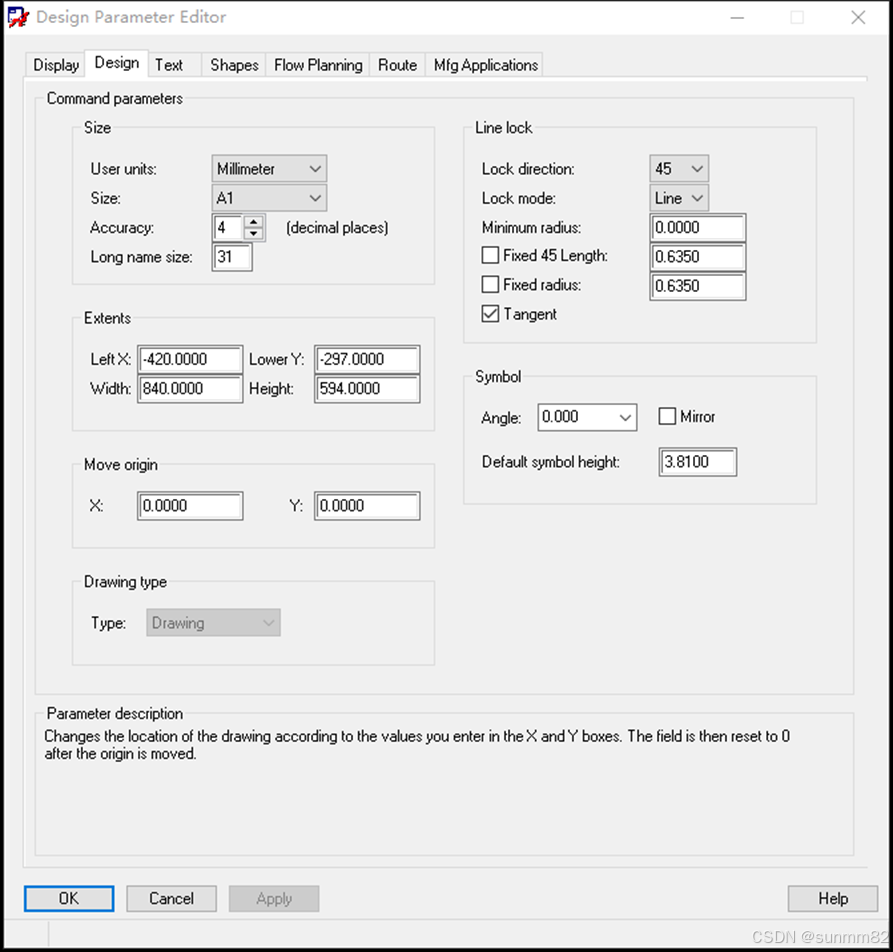

2. 设置基本单位和图纸尺寸

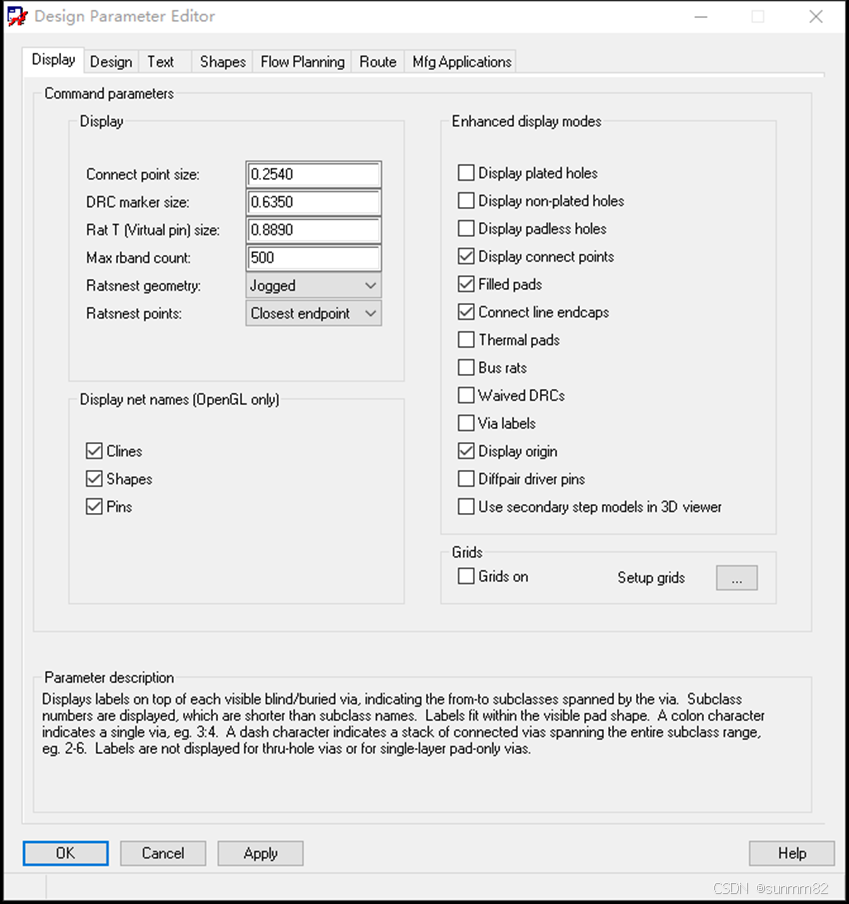

3. 显示设置

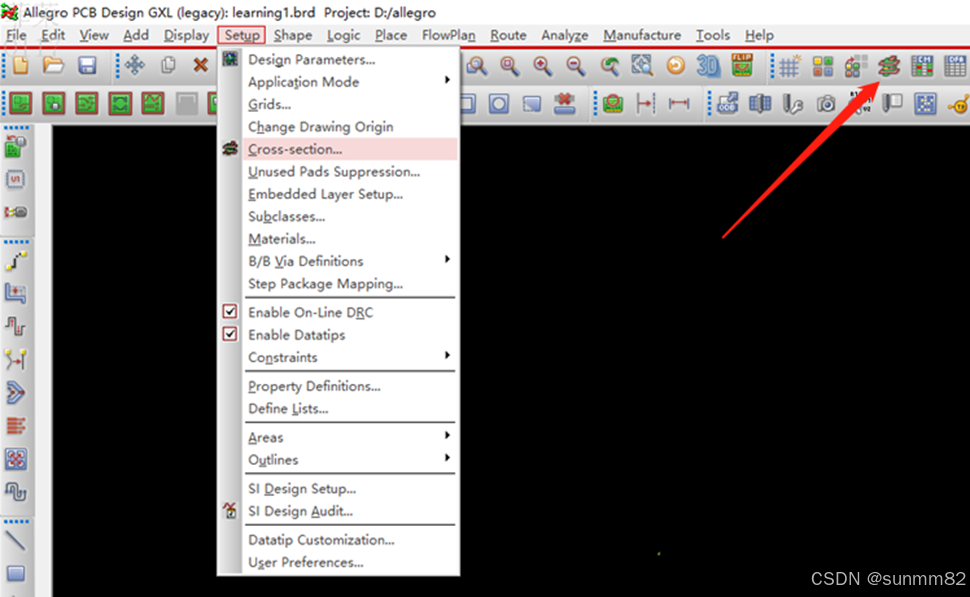

4. 板层设置

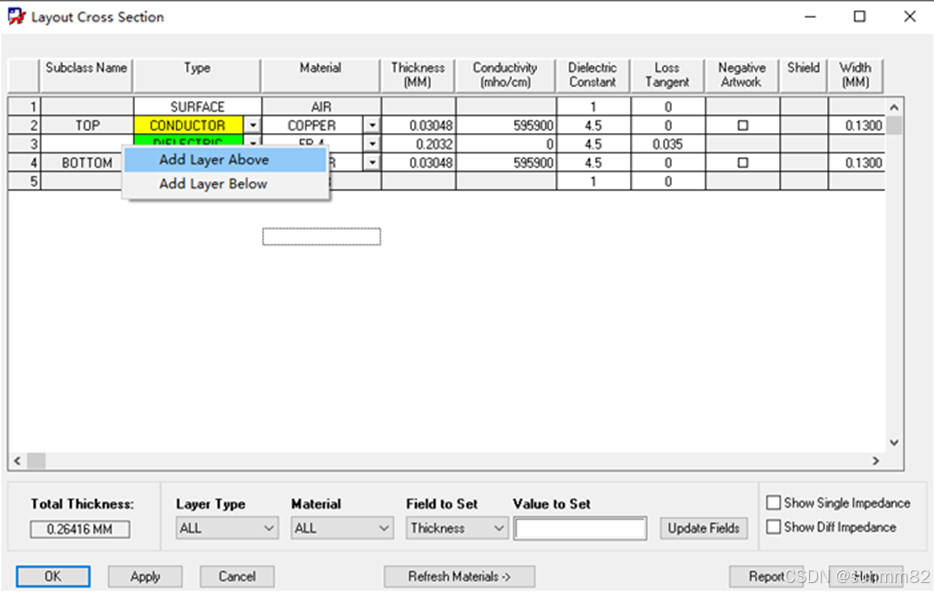

此时默认的是两层板，需要在添加两层，点击TOP层与BOTTOM中间的空白格子处，右击鼠标，如下：

这里需要注意如果你添加的是GND和Power层，层的种类就是选Plane就可以了，如果你添加的是信号层，板层种类需要选Conductor(正片层），一般我们不用负片层。板层的命名根据自己喜好，供电和地命名成GND和POWER，信号可以命名为S1,S2等。

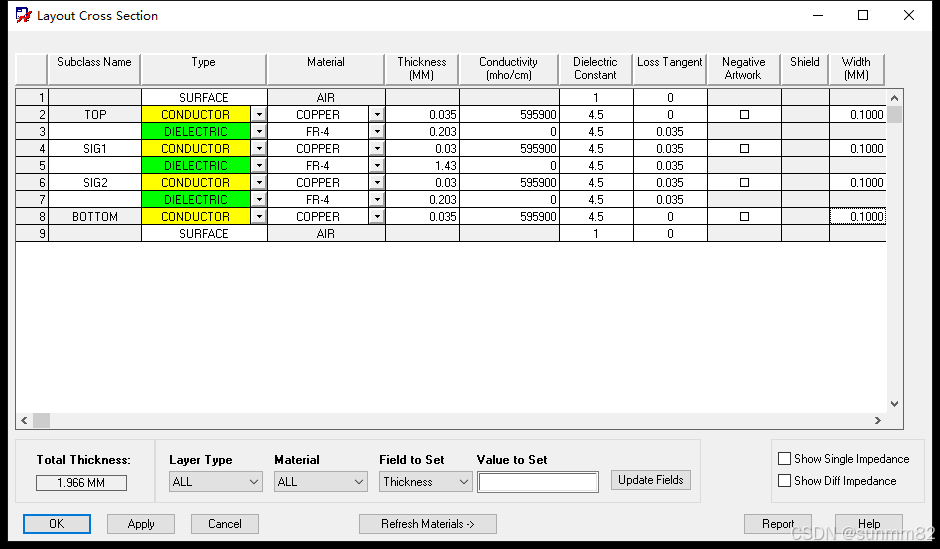

5. 叠层设置

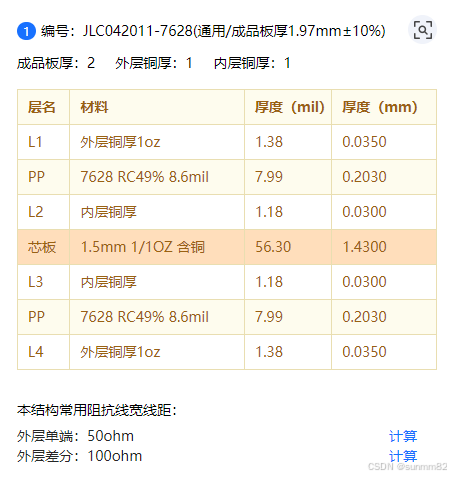

参考嘉立创的叠层参考，板厚2.0mm，内外铜厚都是1OZ

芯板使用1.5mm，PP使用7628

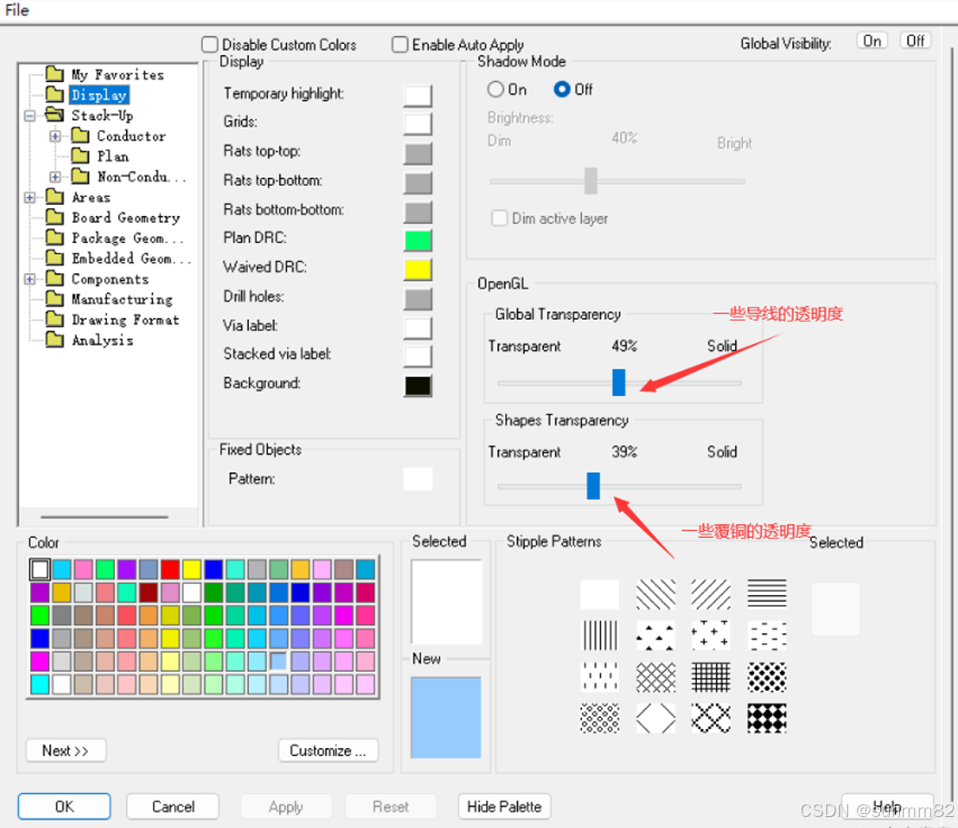

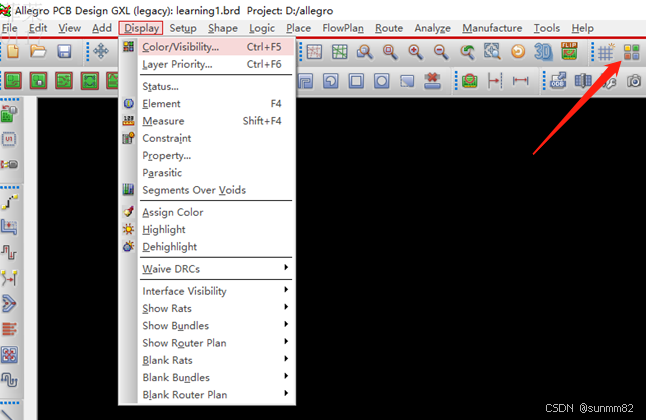

6. 层颜色设置

​编辑

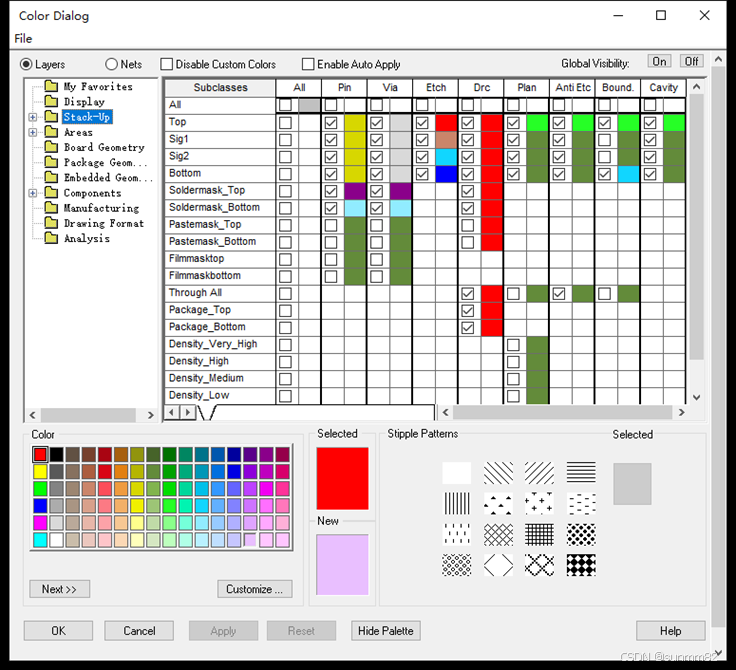

在Stack-Up中设置自己喜欢的颜色

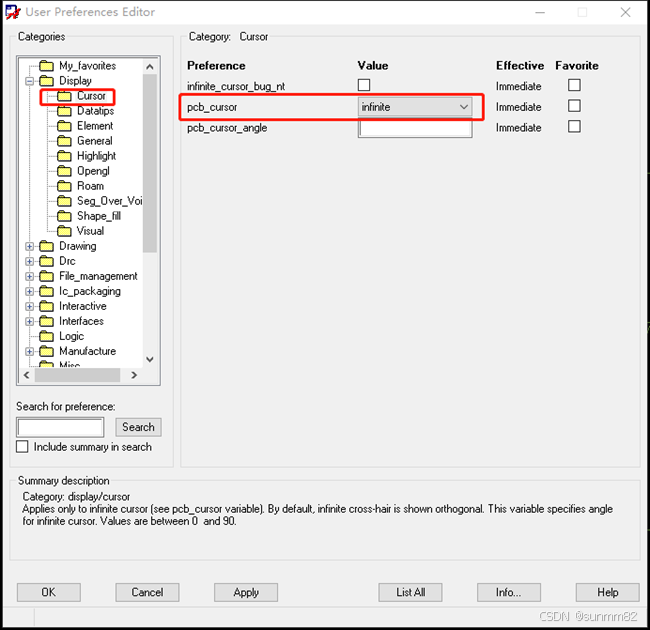

7.绘图界面选择光标---十字显示，如下

---

---
