Allegro不显示layout

最新推荐文章于 2025-04-23 23:55:58 发布
最新推荐文章于 2025-04-23 23:55:58 发布
阅读量154 收藏
点赞数 1
文章标签： pcb工艺
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_75055889/article/details/145146026
版权

在学习b站小马哥四轴无人机硬件部分，用Allegro创建封装过程中，软件的菜单没有出现Layout，导致无法正常学习。

https://zhidao.baidu.com/question/1604017566658633707.html

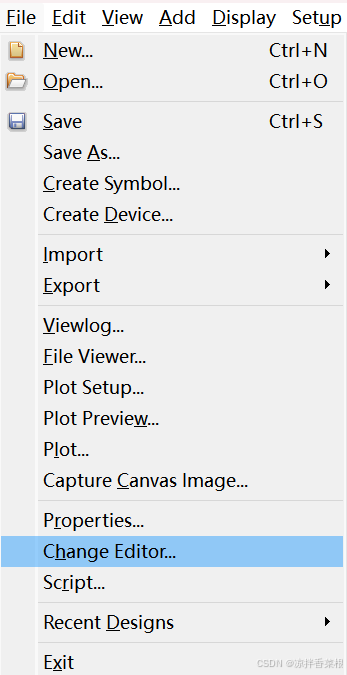

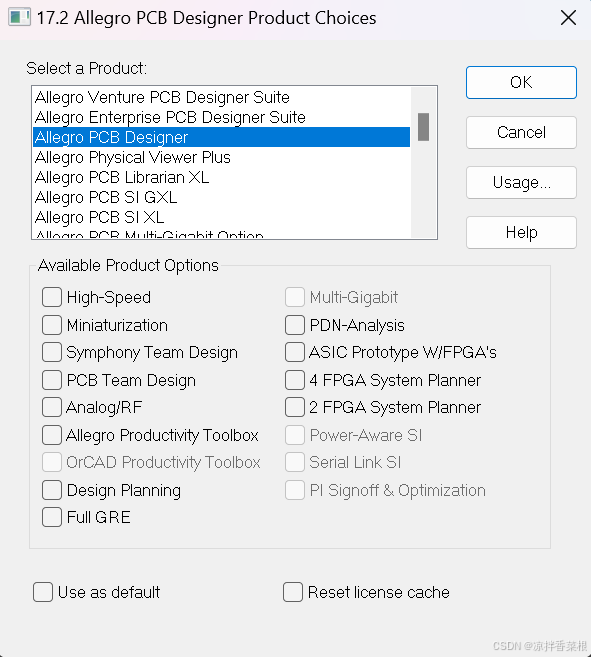

这个网页里面说软件的平台选择错误，在File->Change Editor…中更改为Allegro PCB Designer即可。
