TRL校准(去嵌De-embedding)

TRL校准(去嵌De-embedding)

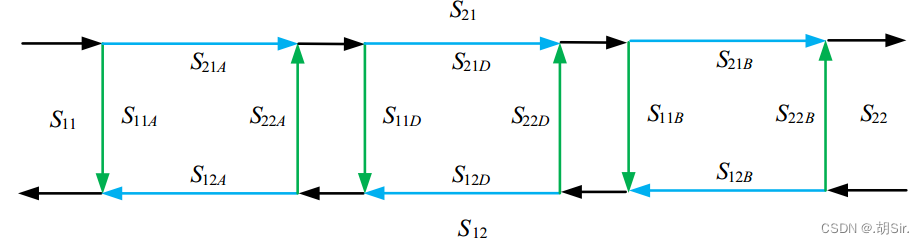

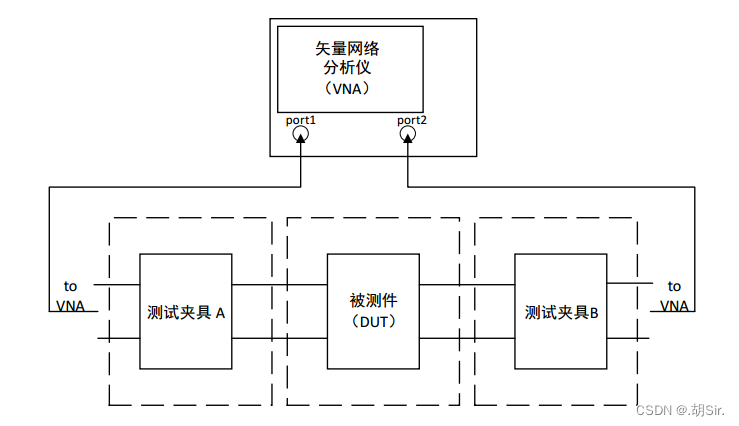

系统框图:

在这里插入图片描述
系统S参数

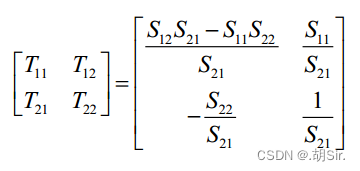

S参数转换T参数:

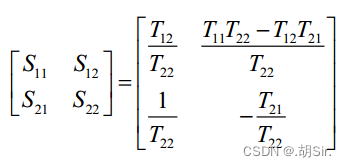

在这里插入图片描述T参数转换S参数:
在这里插入图片描述

在这里插入图片描述

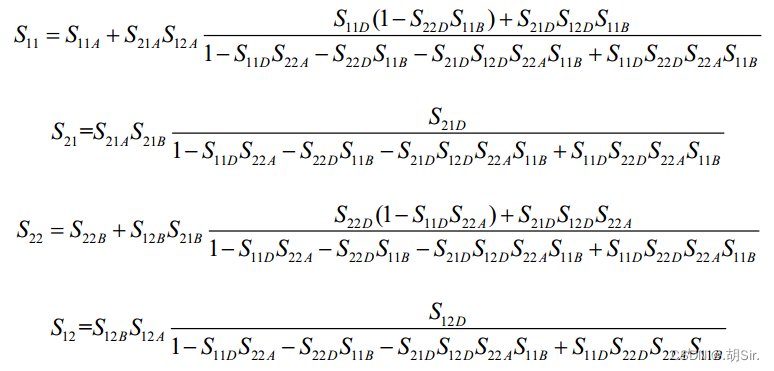

于是经过上面的公式换算可以得出:

在这里插入图片描述
上述 4 个方程中,若想求解出 S11D、 S12D、 S21D、 S22D 这 4 项表征 DUT 的 S 参数,需知晓S11A、 S22B、 S22A、 S11B、 S21A S21B、 S12A S21B、 S21A S12B、 S12A S21B 这 8 个误差项。 TRL 算法中,通过构造直通、反射、 延时线这三个校准件来计算上述 8 项误差。

Thru 直通

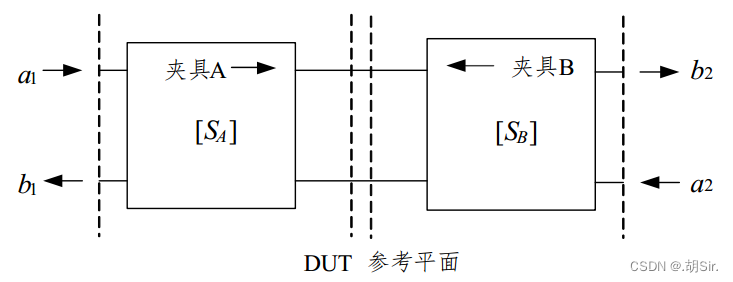

当夹具 A 和夹具 B 直接连通,形成直通结构时,S11D=S22D=0,S21D=S12D=1

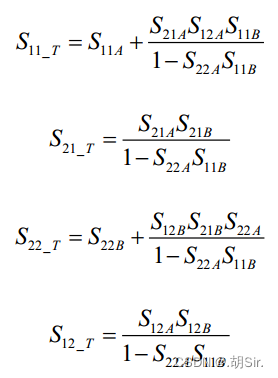

在这里插入图片描述此时该网络如的散射参数为:
在这里插入图片描述

Reflect 反射

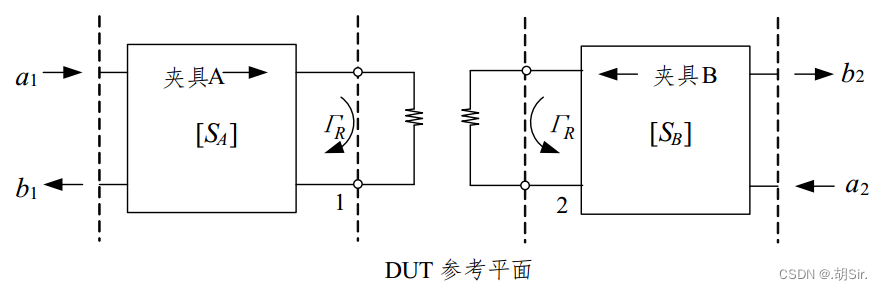

当测试结构中的夹具 A 和夹具 B 端接开路或者短路负载时,令端口的回波损耗为 ГR,两端口之间无直接传输的信号, S11D=S22D=ГR, S12D=S21D=0
在这里插入图片描述
此时该网络的散射参数为:
在这里插入图片描述

Line 延时线

当两个测试端口之间接入电长度为 l 的传输线结构时, S11D=S22D=0,S21D=S12D=e^(-γl)
在这里插入图片描述

此时其散射参数为:
在这里插入图片描述

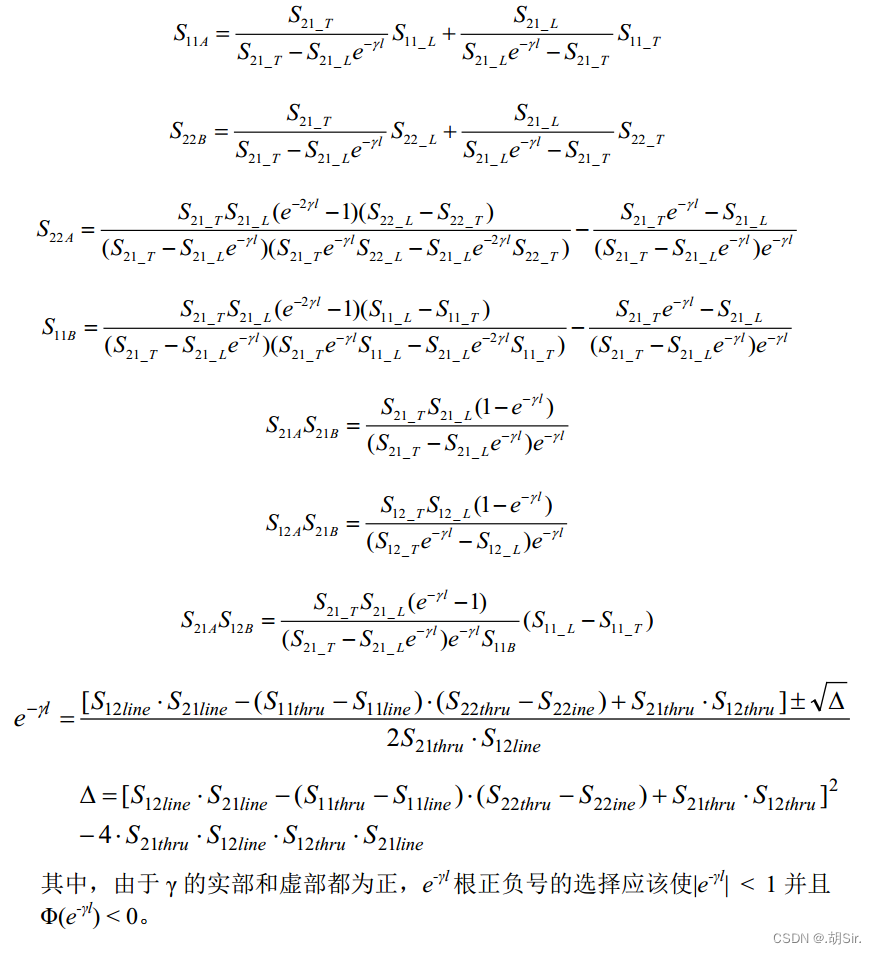

由以上10个方程组求解:
在这里插入图片描述将以上的结果带入
在这里插入图片描述
即可得到DUT的S参数。
