NTC&PTC

目录



1、NTC选型

2、关于NTC热敏电阻与浪涌电流的解释：

---



1、NTC选型

NTC是一种负温度系数的可调电阻，即其阻值会随着温度的降低而增加，PTC是一种正温度系数的电阻，其阻值随着温度的升高而增大。

基于NTC电阻的这一特性，NTC电阻被广泛用在温度检测和浪涌电流（开机时，相当于电容短路，冲击电流很大）的抑制中，如果用来测温的话就选择测温型NTC；如果用来防浪涌的就选择功率型NTC。

额定零功率电阻阻值是NTC热敏电阻在基准温度25°C时测得的电阻值R25，这个电阻值就是NTC热敏电阻的标称阻值。通常所说NTC热敏电阻多少阻值，亦称该值。

B = [T1*T2/（T2-T1）]*ln（Rt1/Rt2）

Rt1：温度T1（K）时的零功率电阻值

Rt2：温度T2（K）时的零功率电阻值

T1，T2：两个被指定的温度（K） 备注：对于常用的NTC热敏电阻，B值范围一般在2000K~6000K之间。 B值越大，残余电阻越小，工作时温升越小。

PTC热敏电阻的作用：一般用于过流保护，又经常被人们称为自恢复保险丝（下面简称为热敏电阻），由于具有独特的正温度系数电阻特性，因而极为适合用作过流保护器件。

热敏电阻的使用方法象普通保险丝一样，是串联在电路中使用。

NTC 热敏电阻的作用：利用负温度系数热敏电阻在上电前有较高的阻值来限制上电浪涌电流， 上电后NTC流过电流并消耗电能发热，使其电阻降低以减少 NTC上的损耗。

在选择NTC电阻的时候（抑制上电冲击作用）需要在规格书上重点关注这两个参数：

正常工作电流和NTC的常温阻值

选型：1）电路的最大冲击电流---确定阻值R25≥1.414*Vin/Im；

          2）确定最大稳态电流 ：要大于电路的正常工作电流。





2、关于NTC热敏电阻与浪涌电流的解释：

1、为啥小功率电源的NTC不用加继电器，而大功率要加继电器？仅仅是因为降低功耗提高效率吗？

---------在线路上面串联一个NTC热敏电阻，在开机之前，热敏电阻温度比较低，所以电阻比较大，可以很好限制开机时的浪涌电流。 开机之后，热敏电阻温度起来了，阻值比较低，也不至于产生过大的损耗 因为开机时，这个大的电流会流过二极管，如果电流过大的话，二极管可能会损坏，毕竟，整流二极管都是有一个参数叫IFSM，即允许通过的最大浪涌电流是有限制的。

问题：如果开机之后使用一段时间，然后立马断电再上电，这个时候热敏电阻温度还没有降下去，阻值还是比较小的。 那岂不是热敏电阻失去了原有的作用，浪涌电流还是很大？

如果是冷启动（25℃），那么NTC热敏电阻是5Ω，浪涌电流峰值就是 373V（世界各国市电最高的是240V，允许偏差范围是±10%，那么最高电压就是240*110%=264V*1.414=373）/5Ω=74.6A（粗糙计算，忽略二极管导通电压）。 如果是热启动（75℃），那么热敏电阻阻值为1.5Ω，浪涌电流峰值就是373V/1.5Ω=248.6A

【75℃热启动的话，电流峰值就达到了248.6A，超过了IFSM，那到底有风险吗？】

问题是，为什么小功率电源不加继电器？大功率电源与小功率电源在电路上到底有上面区别呢？

功率大的电源，整流桥后面的电容容量更大，电容容量更大会有什么不同呢？

第一是，容量更大，那么电容的ESR会更小。

第二是，容量更大，那么电容充电到相同的电压，电流相同的情况下，充电的时间更长。

关于第一点，我们应该可以想到，前面的计算方法是不精确的，没有考虑到电容的ESR，把电容当作是理想的来看。

那么我们现在把ESR补上。

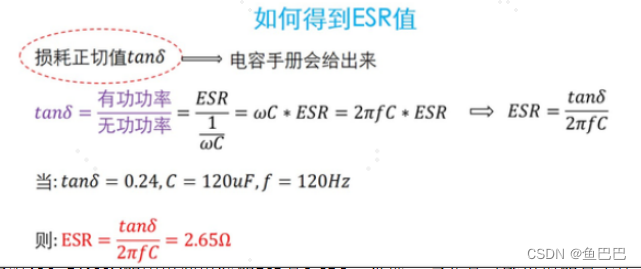

【电解电容厂家若只标注了损耗角正切值，怎么求取ESR？】



求得120uF/400V的铝电解电容的ESR是2.65Ω，当然，这个是可能出现的最大值，实物应该是比这个要小的，因为厂家给的损耗正切值是最大值。

我们可以看到，这已经比75℃时的NTC的阻值1.5Ω要大了。 至少能说明这个铝电解电容的ESR已经是相当可观的了，不能忽略掉。 如果假定就是2.65Ω，计算此时的浪涌电流是373V/(1.5+2.65)=89.87A，这个时候已经比二极管的IFSM=120A要小了。

从电容手册可以看到，相同耐压下，最大损耗正切值一样。 功率越大，所用的电容容量越大，那么ESR越小，对浪涌电流的抑制作用越小。 反之，功率越小，使用的电容容量越小，ESR越大，对浪涌电流的抑制作用越大。 铝电解电容的ESR与容量成反比，与温度成反比。 因为功率小，我们会选用电流更小的二极管，二极管的IFSM也会更低，

我们本就需要将浪涌电流限制到更低的水平。 所以，还是说明不了为什么小功率电源的NTC不用继电器，大功率电源的NTC要用继电器。

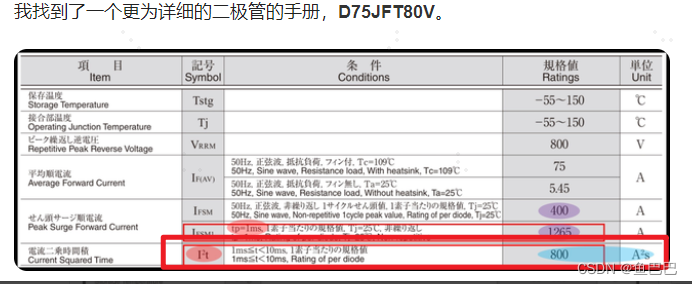

这时候我想起来了二极管的IFSM这个参数。【有的规格书会标注I2T这个参数】 可看到，它有2个IFSM参数。

 10ms(对应50Hz)时IFSM=400A，1ms时IFSM=1265A

我们通过I2t=800，是可以推算出t=10ms和t=1ms的IFSM的 在t=10ms的时候 I2t=(0.707*IFSM)^2*10ms=800，可求得10ms时的IFSM=400A。其中0.707是因为正弦波的有效值是峰值的0.707倍。

同理，t=1ms的时候 I2t=(0.707*IFSM)^2*1ms=800，可求得1ms时的IFSM=1265A

【和规格书吻合，从以上可以看出，如果通过电流的时间短，那么二极管可以通过最大电流峰值是可以更高的。】

好了，关于为什么小功率电源的NTC不用加继电器，而大功率电源，一般要加继电器。答案应该就有了。 小功率电源的滤波电容容量小，ESR大，对抑制浪涌尖峰有很好的作用 。如此同时，滤波电容小，浪涌持续的时间就短，实际二极管能扛过的浪涌电流更大，能超过芯片手册里面的IFSM（8.3ms/10ms时）更多。所以即使是热启动，NTC的阻值比较低，浪涌电流大些，也不会烧坏。 反之，大功率电源的滤波电容容量大，ESR小，对抑制浪涌尖峰作用小，抑制浪涌尖峰对NTC的依赖更大。同时浪涌持续时间长，可能超过IFSM（8.3ms/10ms时）一点点就坏了，所以必须严格控制，不然就真的拔插下电源进行热启动整流二极管就坏了。
