目录
1陶瓷电容

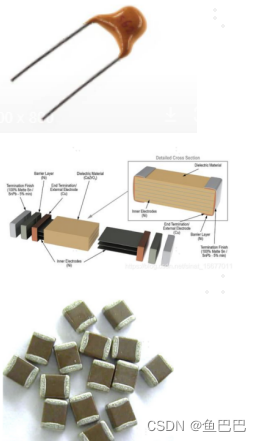

MLCC(独石电容): 片式多层陶瓷电容器 英文缩写.(Multi-layer ceramic capacitors) | 瓷片电容(Y电容) Y电容 |
![]()
|
|
1.1 独石电容优缺点
优点 | 缺点 |
无极性;价格便宜; | 韧性差,挤压容易断裂。 |
体积小,可以做到01005封装(适合用在小型化的电子产品中) | 容量没有钽电容,铝电解电容大
|
Class1类电容,温度特性好;绝缘电阻在数GΩ以上,漏电流很小; | 非Class1类电容,容值随温度变化较大。
|

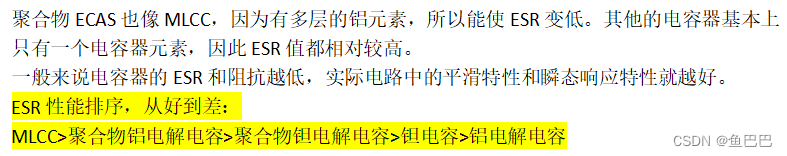

ESR比钽电容,铝电解电容都小,是mΩ级别, MLCC的电解质的钛酸钡和电极是多层的,在等价电路上一层一层的并联连接,因此能够使ESR很低。 | 压电效应 |
常用陶瓷电容容量范围:0.5pF~100uF。(容量小)
MLCC可以分成如下几种:NPO、COG、Y5V、Z5U、X7R、X5R等。NPO、COG温度特性平稳、容值小、价格高;Y5V、Z5U温度特性大、容值大、价格低;X7R、X5R则介于以上两种之间。

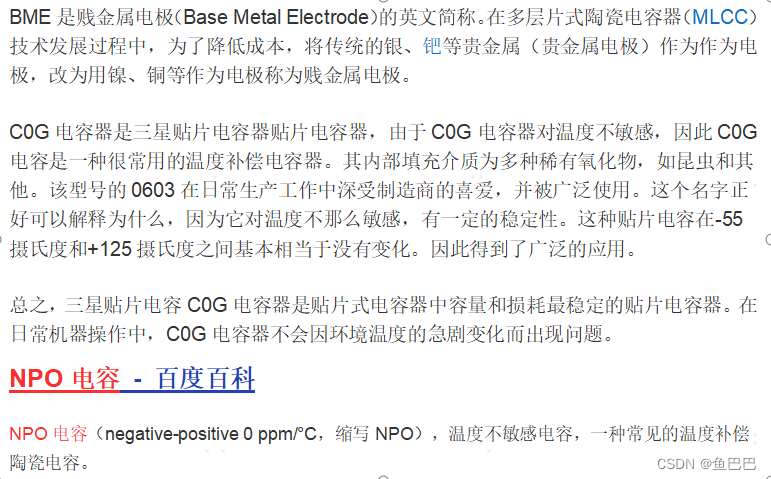

目前在便携产品中广泛应用的片式多层陶瓷电容器(MLCC)材料根据温度特性,主要可分为两大类:BME化的C0G产品和LOW ESR选材的X7R(X5R)产品。
C0G类MLCC的容量多在1000pF以下(容量小),该类电容器低功耗涉及的主要性能指标是损耗角正切值tanδ(DF)。传统的贵金属电极(NME)的C0G产品DF值范围是(2.0~8.0)×10-4,而技术创新型贱金属电极(BME)的C0G产品DF值范围为(1.0~2.5)×10-4,约是前者的(31~50)%。该类产品在载有T/R模块电路的GSM、CDMA、无绳电话、蓝牙、GPS系统中低功耗特性较为显著。
X7R(X5R)类MLCC的容量主要集中在1000pF以上,该类电容器低功耗主要涉及的性能指标是等效串联电阻(ESR)。
1.2电容参数:X5R,X7R,Y5V,COG 详解
这类参数描述了电容采用的电介质材料类别,温度特性以及误差等参数,不同的值也对应着一定的电容容量的范围。MLCC陶瓷电容主要分为2大类:高节介电常数型和温度补偿型具体来说,就是:
NPO、COG | X7R | Y5V |
属1类陶瓷介质,电气性能稳定,容量基本上不随时间、温度、电压变化,适用于高可靠、高稳定的高额、特高频场合。 | 属2类陶瓷介质,电气性能较稳定,随时间、温度、电压的变化,其特性变化不明显,适用于要求较高的耦合、旁路、源波电路以及10兆周以下的频率场合。 | 属 2类陶瓷介质,具有很高的介电系数,能较容易做到小体积,大容量,其容量随温度变化比较明显,但成本较低。广泛应用于对容量,损耗要求不高的场合。 介电常数:1000-20000 |
容量较小 1pF~0.1uF (1±0.2V rms 1MHz) | 电容范围 300pF~3.3uF (1.0±0.2V rms 1KHz) | 电容范围 1000pF~22uF (0.3V 1KHz) |
环境温度: -55℃~+125℃ 组别:CG | 环境温度: -55℃~+125℃ 组别:2X1 | 环境温度: -30℃~+85℃ |
温度特性: 0±30ppm/℃ | 温度特性: ±15% | 温度特性: ±22%~-82% |
一般推荐0402选4.7uF-6.3V,0603选22uF/6.3,0805选47uF/6.3V,其它更高耐压需要对应降低容量。
MLCC不同介质材料的按稳定性分为三类:超稳定级COG或NPO;稳定级X7R;能用级Y5V。

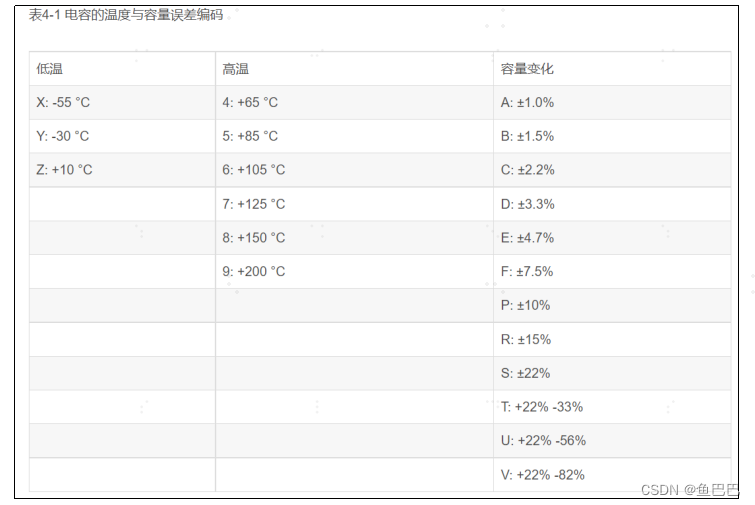

X5R的意思就是该电容的正常工作温度为-55°C~+85°C,对应的电容容量变化为±15%。
X5R 指的是电容的电介质特性,说的是陶瓷电容的电介质的温度系数 其中X= -55℃ 5= +85℃ R= ±15% 注意:这个15% 并不是指电容的精度,而说的是电容在-55 到+85这个温度范围变化的过程中电容的容量可能会有±15%的变化。
1.3 谐振频率

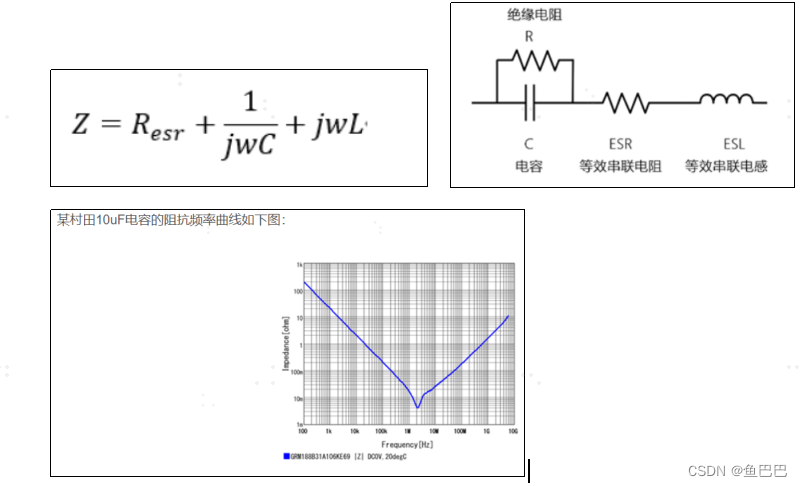

在频率比较低(比较小)的时候,容抗远大于感抗,电容主要成容性,在频率比较高的时候,电容主要呈感性。电容在谐振频率处阻抗最低,阻抗等于等效串联电阻,滤波效果最好。

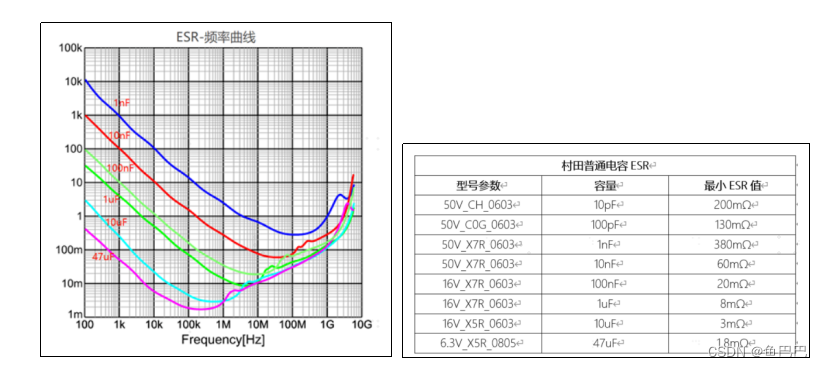

1.4 ESR和频率(非线性):
陶瓷的等效串联电阻并不是恒定的,它是跟频率有很大的关系。上述10uF电容在100hz的时候,ESR是3Ω,在700Khz的时候达到最小,ESR是3mΩ,相差了1000倍,是非常大的。
1.5直流偏压特性

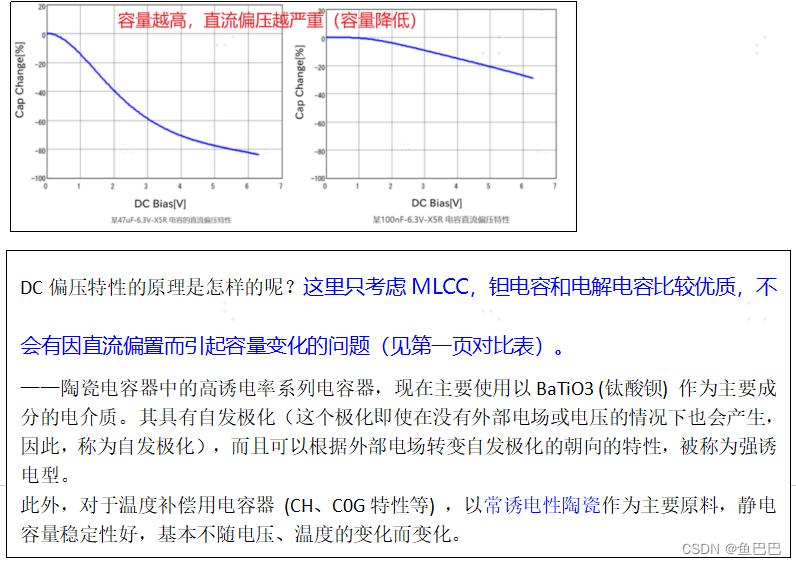

陶瓷电容的另外一个特性是其直流偏压特性。对于在陶瓷电容器中又被分类为高诱电率系列的电容器(X5R、X7R特性),由于施加直流电压,其静电容量有时会不同于标称值,因此应特别注意。例如,如下图所示,对高介电常数电容器施加的直流电压越大,其实际静电容量越低。容值越高的电容,直流偏压特性越明显,且电容变化率随着电压的增大而增大。
- 封装越大,直流偏差越小
- 耐压值越高,直流偏差越小
- 同条件下的X7R比X5R直流偏差小
△ 要重视此特性,尤其两个场合:直流电源电路、考虑时间常数的电路(如RC充放电)。
1.6 漏电流和绝缘电阻
陶瓷电容绝缘电阻比较大,漏电流小。

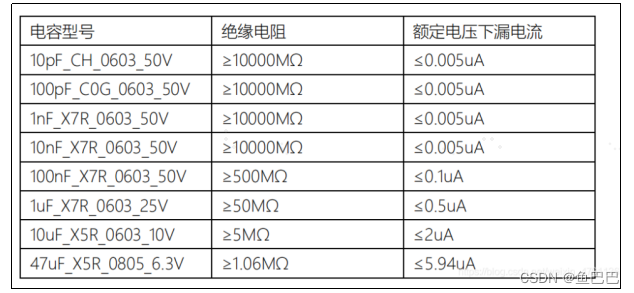

绝缘电阻主要与容量有关,容量越大,漏电流越大,下面列出村田的几种普通电容的绝缘电阻表格,可供参考。
尽管陶瓷电容的漏电流不大,但是大电容的电容量也达到了微安级别,如果是做超低功耗的产品的话,也需要好好选择一些绝缘电阻大的电容。

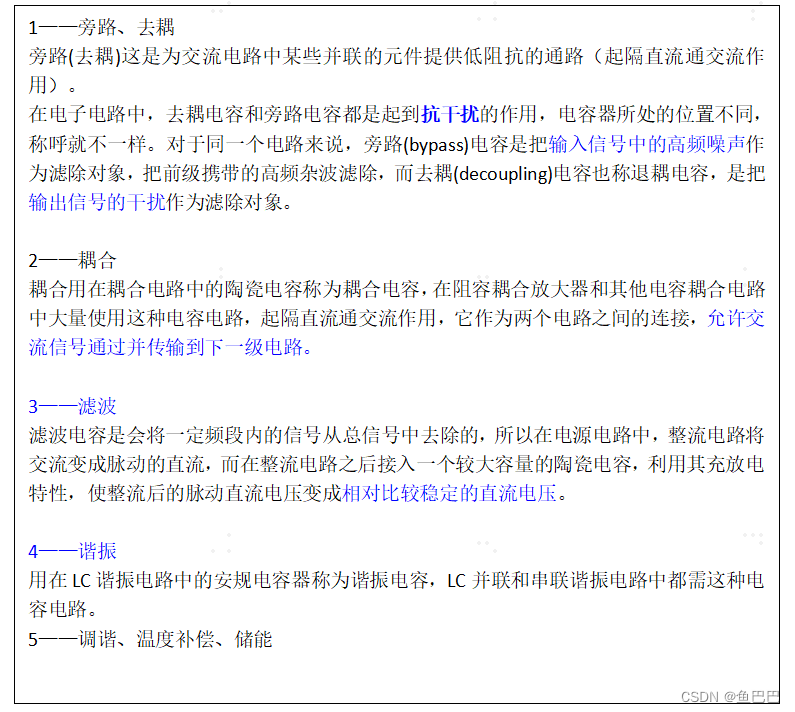

1.7用途
按温度特性分类 |
| 用途 |
1类 | 高频瓷介电容器,有NP0、SL等; | 温度系数小,适用于调谐回路和需要补偿效应的电路。 |
2类 | 高介电常数电容器,有Y5P、Y5U、Y5V等。 | 介电常数高,适用于旁路、耦合、隔直流和滤波电路。 |
3类 | 半导体型陶瓷电容器,原则上有Y5P、Y5U、Y5V。实际上目前Y5V为主。 | 容量大,体积小,电压低。用于滤波、旁路、耦合电路。 |
2.1 安规电容MPK
安规电容器是行业对抑制电源电磁干扰用固定电容器的俗称,因为该类电容符合安全规范、且通过安全规范测试/认证,同时其本体印刷有多个国家的安全认证LOGO/标志,故而称为安规电容器。此类电容在实际应用中的“安规”表现在:即使电容器失效后,也不会导致电击,不危及人身安全;此外,它采用阻燃材料制造,顶多会爆炸(只是炸裂,没有火产生,只产生气体),总结来说:常规电容失效一般为短路,安规电容失效一般表现为断路,因此切记!在使用交流大电压的场合不能用常规电容去代替安规电容使用,以防电容失效后对人造成电击事故。
安规电容通常只用于抗干扰电路中的滤波作用。它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模干扰起滤波作用。例如:当在电源跨线电路中使用电容器来消除噪音时,不仅仅只有正常电压,还必须考虑到异常的脉冲电压(如闪电)的产生,这可能会导致电容器冒烟或者起火。所以,跨线电容器必须使用安规电容。通常,出于安全考虑和EMC考虑,一般在电源入口建议加上安规电容。

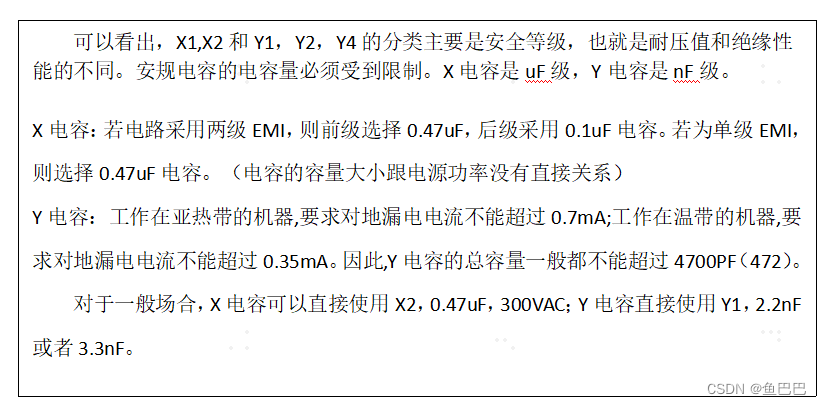

2.2 安规电容分类

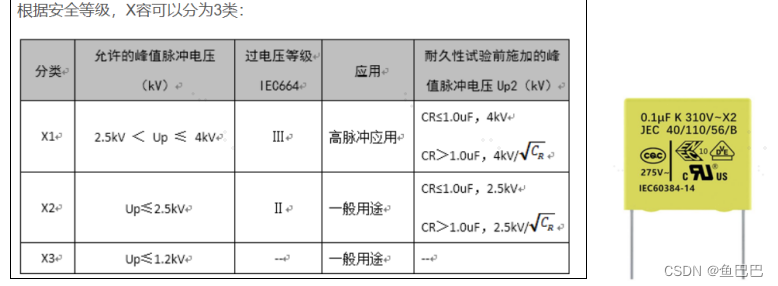

X电容:抑制差模干扰,通常采取金属化薄膜电容器(区分CBB为聚丙烯电容),电容容量是uF级。X电容多数是方型,也就是类似于盒子的形状,在它的表面一般都标有安全认证标志、耐压字样(一般有AC300V或AC275V)、认证标准等信息。
根据实际需要,X电容的容值允许比Y电容的容值大。但此时必须在X电容的两端并联一个安全电阻,防止拔掉电源线时由于该电容的放电过程太慢而致电源线插头长时间带电。安全标准规定,当正在工作之中的机器电源线被拔掉时,在两秒钟内,电源线插头两端带电的电压(或对地电位)必须小于原来额定工作电压的30%(残余电压指标)
Y电容:Y电容通常都是陶瓷类电容器,一般成对出现,多数是扁圆形外观,颜色呈现蓝色,能够抑制共模干扰,Y电容容量是nF级。

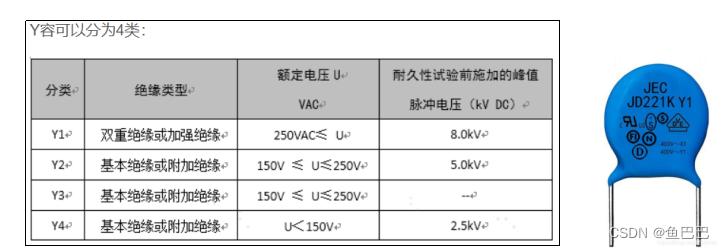

Y电容外观多为橙色或蓝色,一般都标有安全认证标志(如UL、CSA等标识)和耐压AC250V或AC275V字样。然而,从上表可以看到,其真正的直流耐压高达5000V(Y2)以上。必须强调,Y电容不得随意使用标称耐压AC250V或者DC400V之类的普通电容来代用。
Y电容的电容量必须受到限制,从而达到控制在额定频率及额定电压作用下,流过它的漏电流的大小和对系统EMC性能影响的目的(漏电流指标)。GJB151规定Y电容的容量应不大于0.1uF。

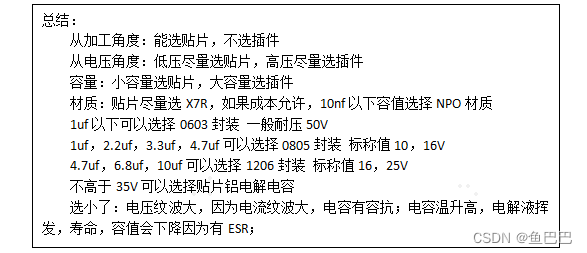

2.3 经验选型
3.1 CBB电容——聚丙烯电容
cbb电容中文名:金属化聚丙烯薄膜电容
聚酯薄膜电容又称为CL电容,聚丙烯薄膜电容又称为CBB电容,两种单从型号上是很好区分的。一般聚酯膜电容都是以CL开头,而聚丙烯膜电容以CBB开头。两者都具有自愈性与无感特性。
4.1 钽电容
钽电容使用金属钽作为介质,基于钽的固态特质,具有温度特性好、ESL值小、高频滤波性能好、体积小、节省PCB面积、容值较大等特点。因此,钽电容一般被应用在需要较大容量电容滤波的场合。
缺点是耐电压和耐电流的能力较弱,一般要求钽电容的工作电压相对额定电压降额50%以上。遇到以下三种场合之一,钽电容的额定电压需要降额70%以上使用:
(1)负载呈现较强感性;
(2)ESR小;
(3)瞬变电流较大;
其原因在于,感性负载或者较小的串联电阻会导致较大的瞬变电流,造成钽电容的金属钽介质被击穿。如:老化测试、系统开机上电瞬间、单板热拔插瞬间,钽电容失效概率增大。
一般而言,容值越大的钽电容,其ESR值往往越小,ESR相当于电容器件的串联电阻,串联电阻越小越容易造成钽电容失效。因此在应用中需要注意,对于大容量的钽电容,更需要电压降额。从成本上来说,钽电容的价格正比于容值和额定电压的乘积。在使用大容量的钽电容时,还需要增加电压降额的比例,这势必造成成本的上升。因而在设计中,往往将若干小容值的钽电容并联以提供和大容量钽电容相同的容量。这样做既有利于设计的可靠性,也有利于成本的降低。
需要注意,工作瞬间电流较大的场合,钽电容并不一定会发生永久失效。钽电容本身有较好的自愈能力,只要外界环境的影响在一定范围之内,钽电容都能自我恢复。
5.1 铝电解电容
铝电解电容使用电解液作为介质,外壳的铝制圆筒作为负极,内部插入一块金属板作为正极。
铝电解电容容量大,耐压高,但温度稳定性差,精度差,高频滤波性能差,仅使用于低频滤波。
上面提到钽电容不适用于较大瞬变电流的场合,而在这种场合下,就需要用到铝电解电容。
铝电解电容的电压降额要求至少为20%。
铝电解电容一般都是插装式,因此ESR/ESL值都比较大,同时由于采用液体作为介质,在极高温和极低温环境下,性能也极不稳定。
低温下ESR相对常温大很多:
5.2 铝电解电容和钽电容区别:
1.电解电容里面是用纸隔开的铝箔电极卷绕,外面套个铝外壳,充有电解液。钽电容是以钽(固体)为主要材料,没有电解液(电解液高温易挥发)。
2.在相同容量前提下,铝电解的结构原理决定了它的体积比较大,钽电容体积小。
3.铝电解电容ESR(等效串联电阻)比较大,钽电容ESR很小。
4.铝电解电容内部有电解液,受热会膨胀,过热会爆炸(有防爆阀的就会撑开防爆阀,漏液),所以电解电容工作温度一般最高是105度,钽电容内部没有液体,耐高温,没有漏液危险。
5.电解电容工作频率很低,一般1KHZ以下,表现比较好,频率高以后表现出的ESR很高,而钽电容则高频特性比较好(其串连等效电感低于常见卷绕而成的铝电解,故高频滤波特性比铝电解好),频率范围覆盖电解电容。
6.电解电容可以做到耐高压,常见的电解电容(如开关电源里用的)有400V以上的,而钽电容很难做到耐高压的,一般工作电压在10V左右,高的有16V的,再高的就很少见,特别低大容量的,耐压做的更低,我见过的470UF最高的也就35V耐压,还是军工企业定制的。
7.电解电容的材料和工艺决定了它容易受环境温度影响,而钽电容的钽金属则是非常坚固稳定,王水是公认的对金属腐蚀和溶解能力很强的东西,可以把纯金溶解腐蚀,但王水对钽几乎造不成伤害。钽的熔点也非常高,的这种稳定性决定了它非常稳定,其参数性能不容易受外界温度影响。
8.电解电容纹波电流超过额定值以后最大的危险是发热、爆炸、漏液,钽电容纹波电流超额定值以后会爆炸、着火,而且钽电容抗过流(纹波电流)能力很差,非常容易着火,这是钽电容最大的弱点。
9.电解电容工艺简单,材料很普通,价格便宜,钽电容的材料钽金属是不可再生的矿物资源,全球钽矿含量非常有限,而且因为钽耐高温,耐腐蚀,加工起来也非常困难,所以钽电容价格昂贵。
10.钽电容的介电能力比铝电容好,而且在容量相同的情况下,钽电容可以做的更小。钽电容的额定电压比铝电容低,工作温度温度比铝电容大,稳定性比铝电容好;温度特性和频率特性都要好于铝电容,但是造价要比铝电容高。
当电容电压从0V开始充电
第一步:电容的电压为0V 电容等效为短路 后极负载被电容短路且没有电流
电源的电流全部从电容流过
第二步:电容的电压为一半 电容等效为一个阻值 后极负载跟电容等效为电阻并联
电源的电流一部分从电容流
电源的电流另一部分从电阻流
第三步:电容的电压升为电源电压 电容等效为一个无穷大电阻
只剩下后极负载
电源的电流全部从负载电阻流
当电容电压从0V开始充电
第一步:电容的电压为0V 电容等效为短路 后极负载被电容短路且没有电流
电源的电流全部从电容流过
第二步:电容的电压为一半 电容等效为一个阻值 后极负载跟电容等效为电阻并联
电源的电流一部分从电容流
电源的电流另一部分从电阻流
第三步:电容的电压升为电源电压 电容等效为一个无穷大电阻
只剩下后极负载
电源的电流全部从负载电阻流
