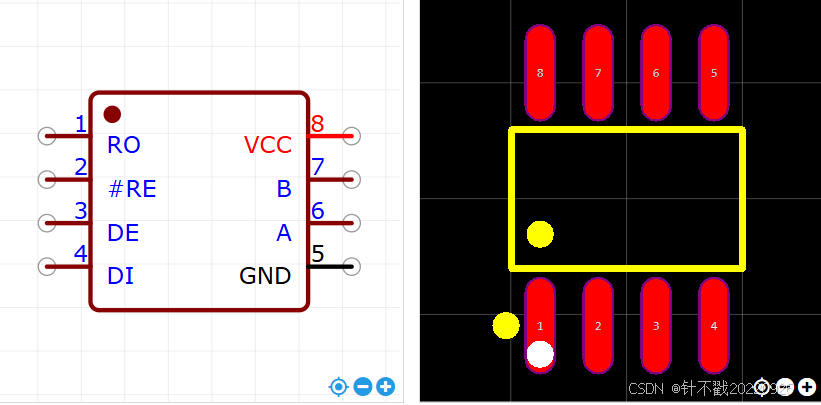

一、芯片解释

引脚功能解释：

1、RO 接收模式输出引脚，该引脚接在MCU的RX引脚，、芯片在接收模式下，RO处输出逻辑电平0/1由A、B间电压决定

2、RE 接收模式使能引脚，该引脚为低电平时，芯片处于接收模式

3、DE 发送模式使能引脚，该引脚为高电平时，芯片处于发送模式

4、DI 发送模式发送引脚，该引脚接在MCU的TX引脚

5、GND 供电负端

6、B 485-B端

7、A 485-A端、芯片在接收模式下，RO处输出逻辑电平0/1由A、B间电压决定

8、VCC 供电正端

二、电路解释

一、普通收发电路

        我们先看看普通的收发电路。
        当主控要发送数据的时候，控制CTRL为高电平，数据通过TXD发送出去。
        当主控要接收数据的时候，控制CTRL为低电平，数据通过RXD接收回来。

R1：下拉电阻，芯片B引脚空闲时将会置低。

R2：匹配电阻，差分信号终端会加一个匹配电阻用于减少信号反射，保证信号质量，比如485差分线终端，常用120欧姆电阻横跨两线之间。

R3：上拉电阻，芯片A引脚空闲时将会拉高。

D1、D2、D3：TVS二极管，用于抑制过压，在过压情况下，TVS二极管会将电压钳位在一个安全电压范围内，避免烧毁收发器。

对于匹配电阻，有通用方式，一般的高频信号线均为50欧姆~60欧姆。75欧姆主要是视频信号线。USB信号线差分阻抗为90欧姆，以太网差分信号线差分阻抗为100欧姆。RS422、RS485、CAN差分信号的差分阻抗为120欧姆。

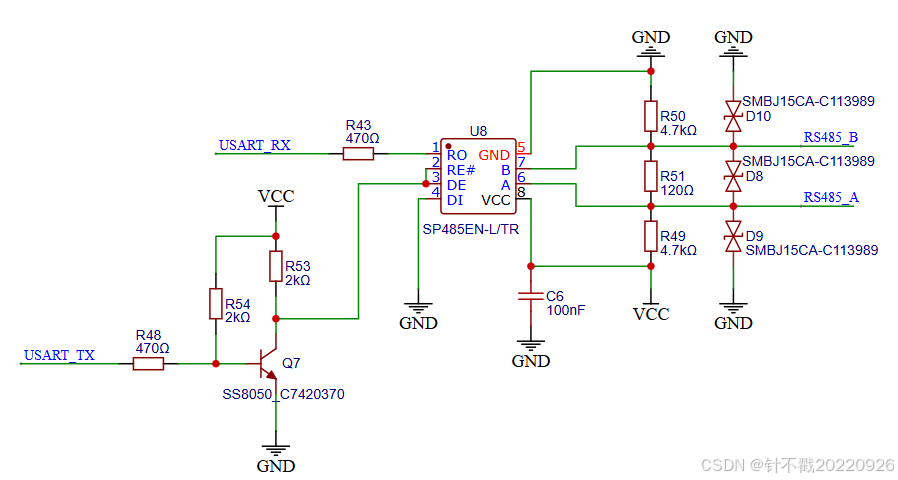

二、自动收发电路

R43、R48、R53：限流电阻

R54：上拉电阻

补充一个知识，大家可能都知道IIC有上拉电阻一说，所以IIC协议总线空闲时默认电平是高电平，而UART协议总线在空闲时电平也是高电平。

接收：单片机的串口空闲状态下是高电平，所以芯片就会默认是接收模式

接收数据，在接收数据的过程中，TX引脚是一直保持高电平的，当TX是高电平时，RE是低电平，芯片正好变成了接收状态，然后485芯片的RO引脚（也就是接RX的引脚）就会接收AB传输过来的数据。

发送：TX发0时，AB就发0；TX发1时，AB就发1。

当TX发送0时，三极管不导通，DE接高电平，进入发送模式，485芯片会把DI上的电平反应到AB引脚上输出，因为DI已经接地，所以AB引脚会传输0。所以，当TXD发送0时，AB引脚发送0。

当TX发送1时，三极管导通，RE接低电平，进入接收模式，在这种状态下（发送模式时功能引脚变为接收模式），485芯片的AB引脚进入高阻状态，发送的数据不再取决于DI引脚的电平，而是完全取决于外部上下拉电阻，因为R3把A拉高，R2把B拉低，所以，AB传输的是1（A处电压减去B处电压>某V，则为1）。所以，当TXD发送1时，AB引脚发送1。

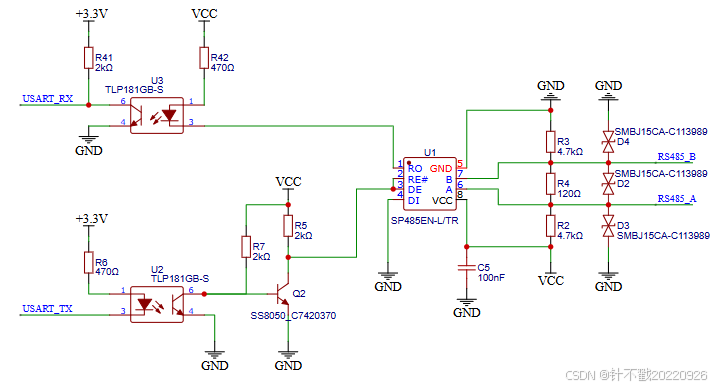

三、带隔离的自动收发电路

接收：单片机的串口空闲状态下是高电平，芯片默认还是接收模式

接收数据，在接收数据的过程中，TX引脚是一直保持高电平的，当TX是高电平时，光耦不导通，三极管导通，RE是低电平，芯片正好变成了接收状态，然后485芯片的RO引脚（也就是接RX的引脚）就会接收AB传输过来的数据。

发送：TX发0时，光耦导通，三极管不导通，DE为高电平，进入发送模式，此时DI引脚始终置地，那么AB就发逻辑0；当TX发1时，光耦不导通，三极管导通，RE为低电平，此时芯片又在发送模式进入接收状态，那么AB输出就不再靠DI状态决定，而是只靠外部电阻的状态来决定，此时A上拉，B下拉，AB电压差为正，此时AB发逻辑1。
