交直流电压采样电路实战讲解、附仿真

一 、电路分析

        电路可测交流，直流电压，本人搭建电路，实测三相交流A项与N相间电压有效，特此分享

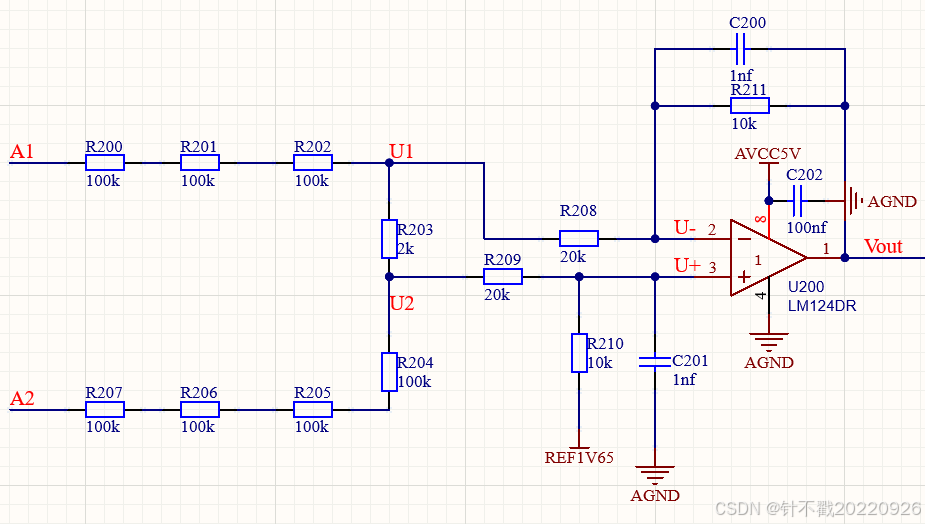

        电压输入端A1、A2，交直流皆可输入，运放1引脚作为输出。

        先对电路进行分析：

        电阻R200、R201、R202、R203、R204、R205、R206、R207用途是分压，将输入电压按比例截取作为运放输入。此处运放输入电压U1与U2间电压由R203两端电压决定，而在此分压回路上，R203两端电压等于

U=IR=

        有些人可能会问，为什么不直接用一个300k和一个400k来代替三个100k电阻和四个100k电阻，其实这和电路的实际应用有关，在PCB板上，有多个电阻焊盘可方便进行阻值组合调整，且电阻串联，也可增加功率，避免出现过功率烧毁电阻的情况。

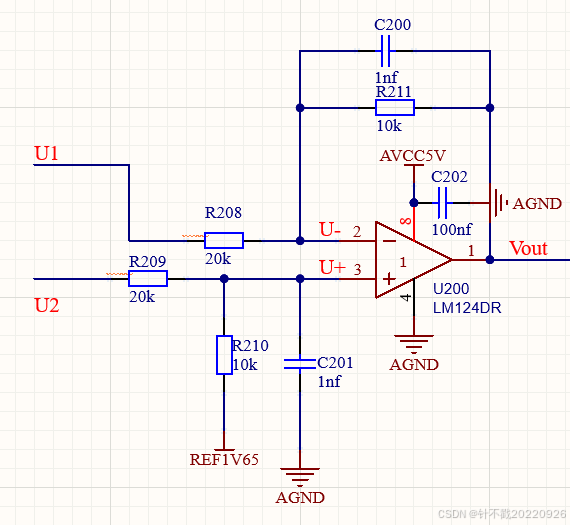

        此时分压电路已介绍完毕，我们可以将电路先适当简略，以便分析电路

        这部分功能作用是用于将输入U1与U2间电压进行计算处理，而我们所需要的就是根据电路，进而分析出计算式，得到Vout与输入电压U1与U2间的关系：

        运放分析两板斧：

        虚断（流入运放输入端的电流趋近于零，好像运放的两个输入端与外部电路是断开的一样，因此称为 “虚断”）：

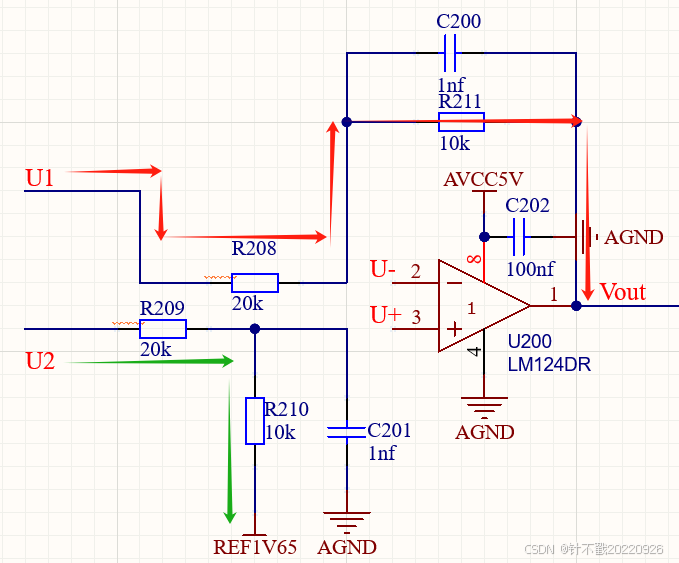

        此时，我们也分别得到红色和绿色两条回路，进而可以进行电路分析：

        对于红色回路上，流过R208和R211上的电流一定是相等的，由此可得

        R208的左侧电压【U1】减去右侧电压【U-】再除以R208   =     R211的左侧电压【U-】减去右侧电压【Vout】再除以R211

即【U1】/20k  - 【U-】/20k =   【U-】/10k  -  【Vout】/10k

        对于绿色回路上，流过R209和R210上电流一定是相等的，由此可得

即【U2】/20k  - 【U+】/20k =   【U+】/10k  -  【Vref】/10k

        以上两个公式无法推导出Vout与输入U1与U2间的关系，我们就要用运放的另一板斧

        虚短（即运放的同相输入端和反相输入端之间的电位差近似为零，就好像这两个输入端短接在一起，这就是 “虚短”）

        在这里，我们就不再更新原理图，虚短概念很简单，我们得到的信息只有一个，那就是【U+】  =  【U-】

        将【U+】  =  【U-】这一信息带入上面两式，可得：

Vout  =  (U2 -U1)/2 +  Vref

         这是我们推导出此电路得公式，此时，回到整体电路

        输入A1、A2间电压与U1、U2间电压关系我们也已推导为：

U2  -  U1  =  (A2  -   A1)  /  702  *  2

        最终可得输出Vout与输入电压A1、A2间关系为

Vout  =（(A2  -   A1)  /  702  *  2）/2  +  Vref

        简化得：

Vout  =(A2  -   A1)  /  702  +  Vref

        从这个公式，我们也能分析出，上述电路的作用，就是将输入电压缩小702倍，再加上一个基准电压值。

        接下来，我们来讲下这个基准电压Vref的作用。

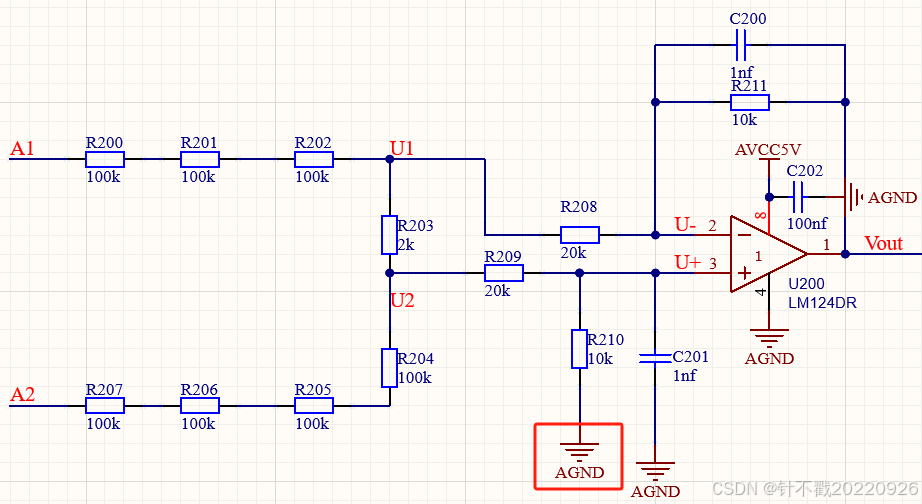

        假如电路变成以下形式，即直接将基准电压变成地

        大家可以再进行一次推导以熟练运放的计算思路，看结果是否同下

Vout  =(A2  -   A1)  /  702

        我们可以看到此时电路作用就是将输入电压缩小702倍，通过运放1引脚输出。

        有人可能会问，这电路和上述带基准电压的电路相比，有什么区别呢，那我们可以通过带入一些输入电压值进而比较。

        在无基准电压时，当输入A1、A2间电压为220V时，输出电压Vout =  -（220/702）=  -0.313V

        在无基准电压时，当输入A2、A1间电压为220V时，输出电压Vout = （220/702）=  0.313V

        由此可得，当无基准电压时，输出电压值有可能是负值。

        在有基准电压时，当输入A1、A2间电压为220V时，输出电压Vout =  -（220/702）+ 1.65=  -0.313V = 1.317V

        ......

        由此可得，在有基准电压时，输出电压值不会有负值。

        而众所周知，对于常用的32位主控MCU来说，ADC电压采样输入范围为0 - 3.3V，所以如果运放的输出想要通过主控进而采样，那我们就需要对运放的输出值进行抬高，即就是基准电压的作用。

        对于基准电压，还有一个好处就是，运放对于输出低电压会有输出偏差，输出电压越小，偏差越大，对输出电压进行抬高，有利于矫正偏差。

二 、电路仿真

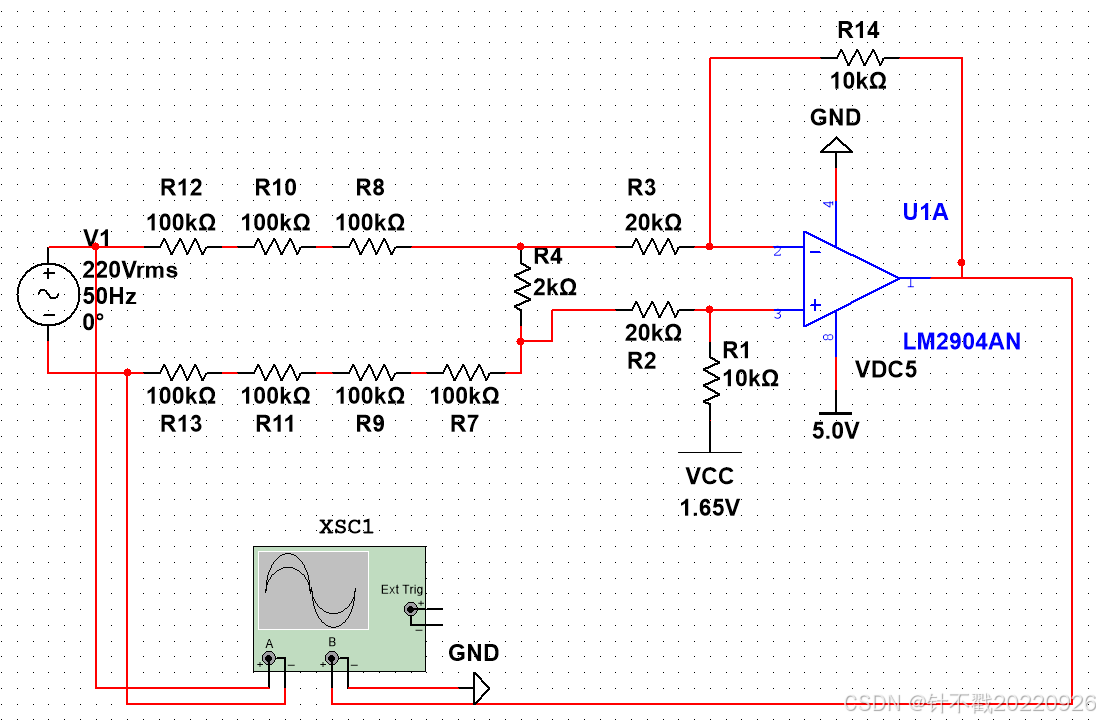

        仿真电路，已在本人空间资源内上传，可免费下载【免费】交直流运放采样仿真电路-基于软件Multisim14资源-CSDN文库

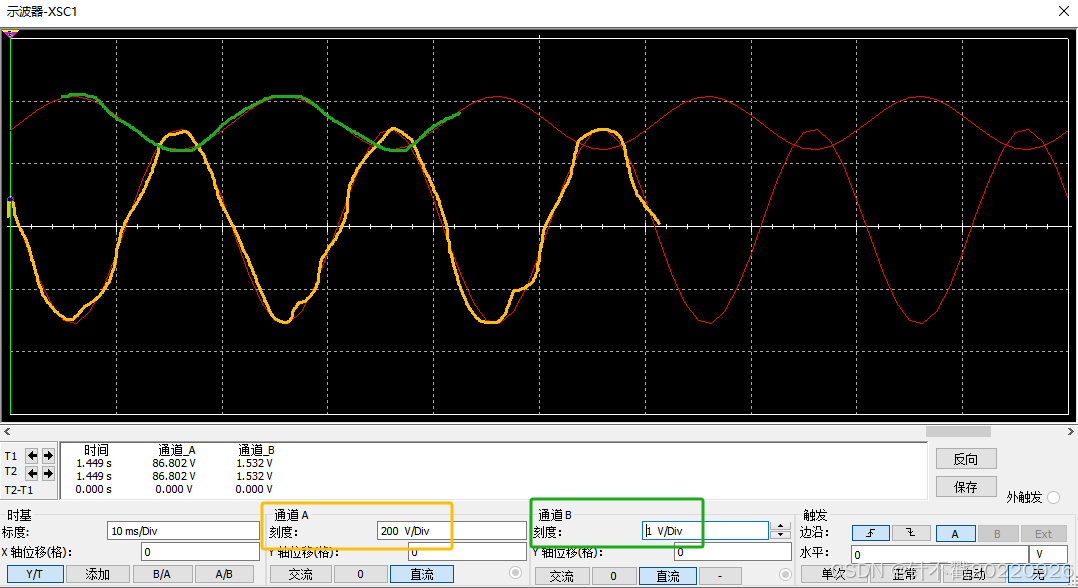

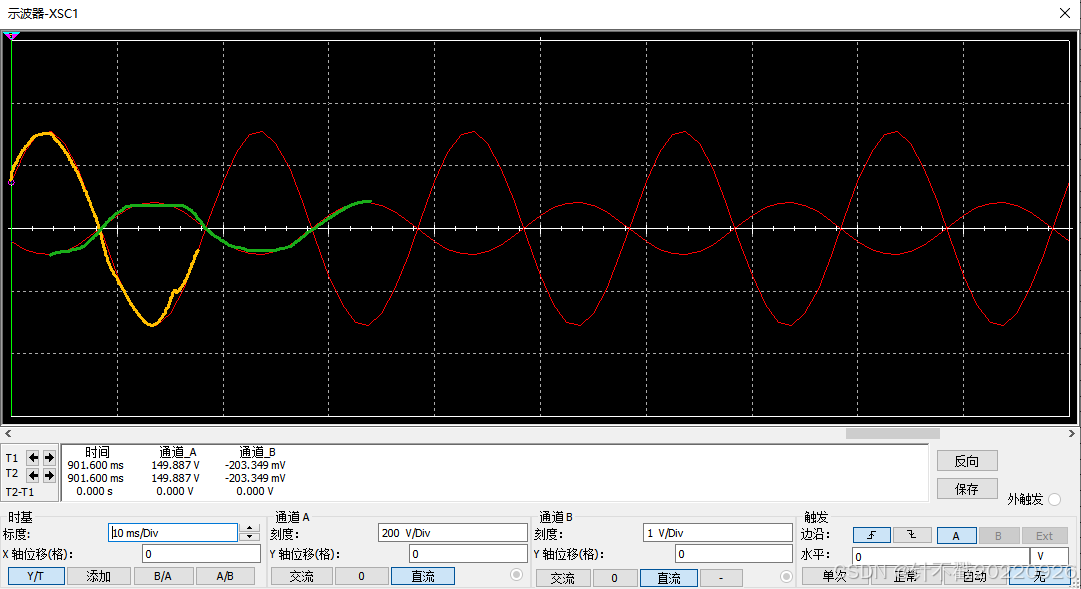

        我们用示波器，对输入的220V正弦波，和输出电压进行采样

        黄色通道A是交流电输入电压，每格电压代表200V，交流电峰值电压309V

        绿色是运放输出电压，每格电压代表1V，最低电压1.65V，最高电压2.07V

        此时运放输出，在MCU主控的电压采集范围内，举个例子：

        假设，MCU内部采集到电压值为2V，那么根据公式Vout  =(A2  -   A1)  /  702  +  Vref

        就可推导出输入电压A2 - A1为245.7V，此时输入电压为245.7V（A2处245.7V，A1处0V）

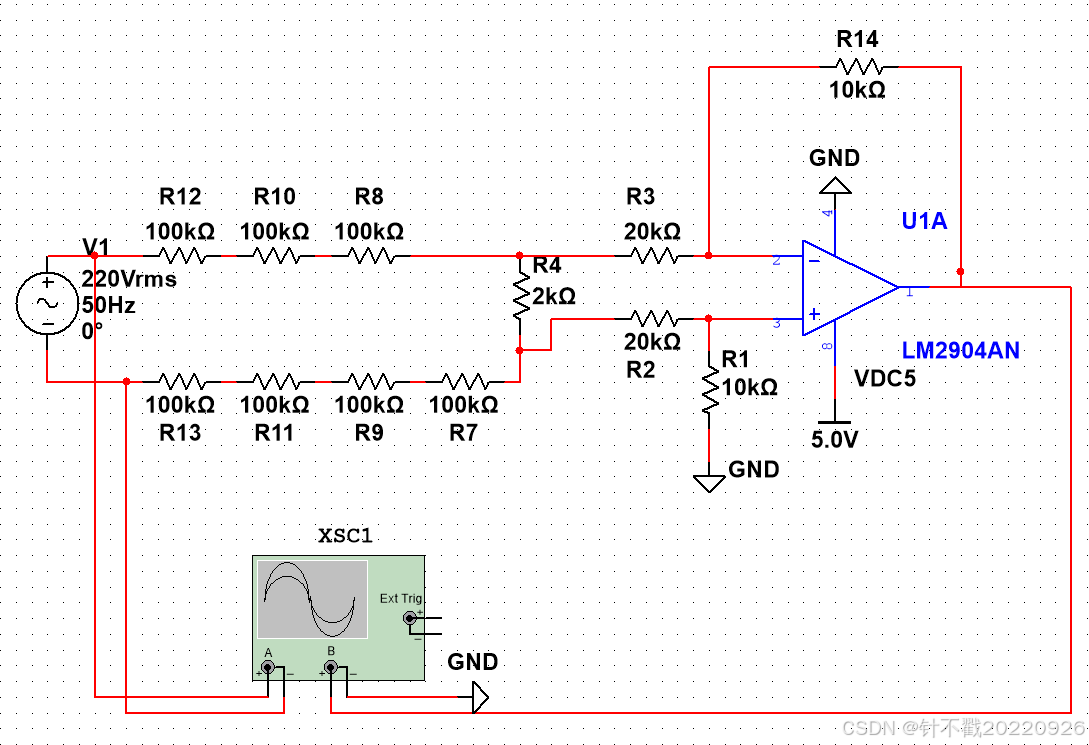

        于此同时，我们对无基准电压的电路进行仿真，

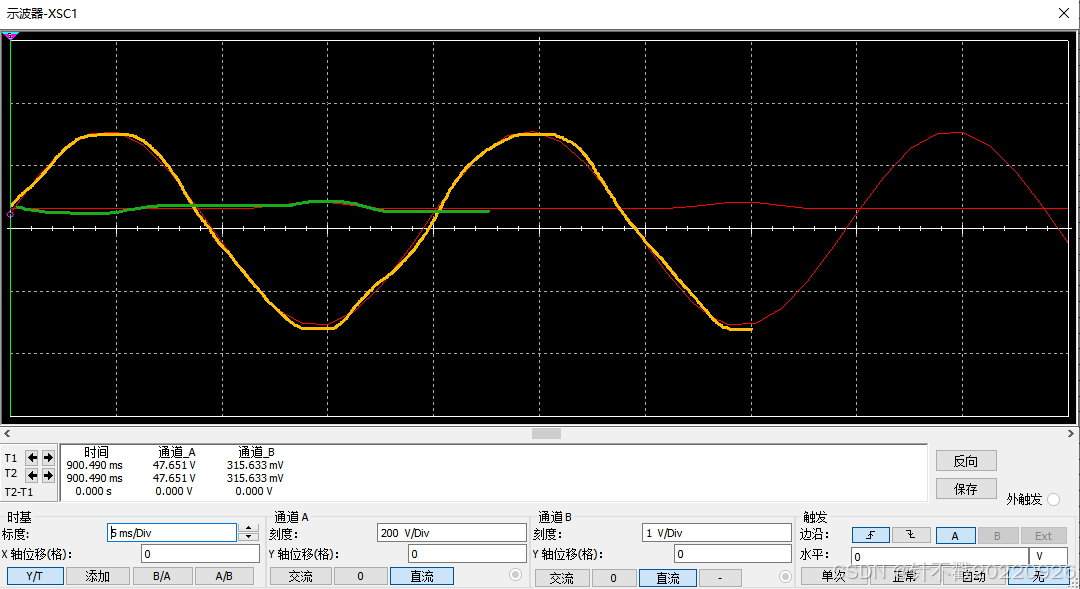

        仿真结果如下（黄色输入，绿色输出）

        而这个仿真结果，显然与我们预期的不太一致，在上述中，我们说过，输出如果没有经过基准电压的加法上拉，会导致输出出现负值，而在仿真中，输出一直保持在0电位上方。

        这并不是说，我们上述计算的有问题，而实因为电路设计导致的：

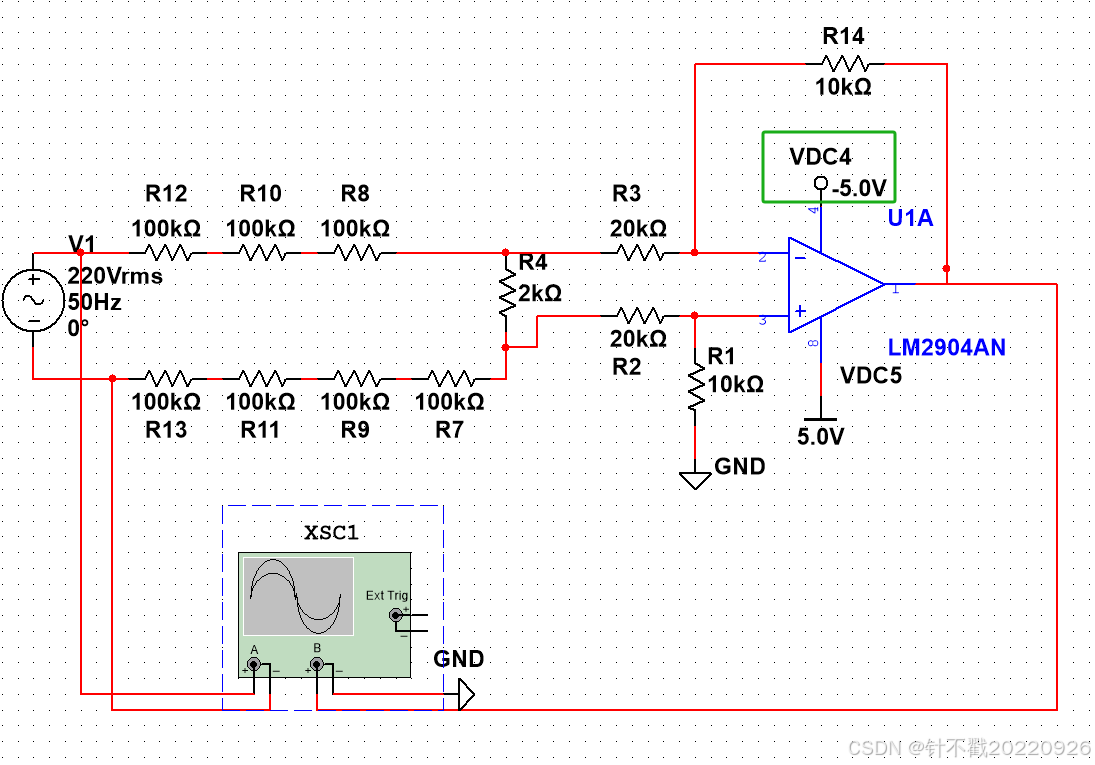

        在运放特性中，运放的输出范围是有供电电压决定的，如果供电电压为+5V与0V构成，那么运放的输出是决计输出不了负电压的，所以我们对仿真电路进行改进，供电电压在设备型号允许范围内改为+5V与-5V，那么此时运放输出电压范围就为-5V  ~  +5V。

仿真结果为：

此时，仿真结果符合预期。

        在这里，多嘴一句，在运放的电路设计中，供电电压的选择是至关重要的，对于所有运放来说，都支持单电压供电（0V   ~   xV）,同时，所有运放也都支持双电压供电（xV  ~  yV）。

        那么有些人可能会疑惑，相对于双电源来说，单电源供电不是更简单吗，省去一路电源设计，在成本上来说，确实如此，但我们要知道，存在即合理，对于双电源供电，除了上述所说，输出必须要有负电压的情况之外，在其它方面还有着单电源供电无法比拟的优势：

        单电源供电输出小电压有偏差，电压越小，偏差越大。

        对于很多精密电路来说，设计者是挤破头想尽办法，也要对运放进行双电源供电的。
