一、技术理论
1、三极管定义
三极管，全称半导体三极管，也称双极型晶体管、晶体三极管，是一种控制电流的半导体器件，分为NPN型三极管、PNP型三极管。
小知识：只需要记住三极管有NPN与PNP两种，还有一种是NPN+PNP，这就是把NPN和PNP封装在一起，不需要特殊了解。
2、三极管符号
三个电极 ：b（基极）c（集电极）e（发射极）

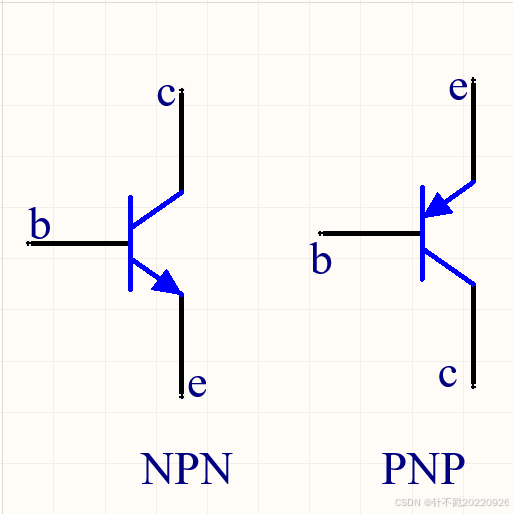

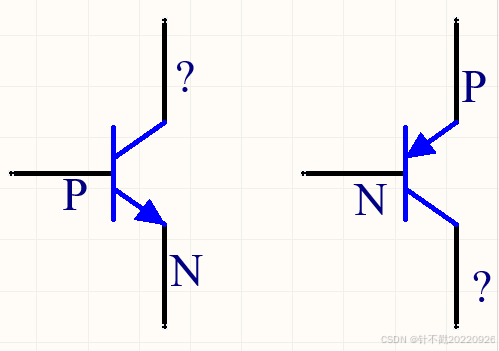

在这里，各位要看符号能识别NPN或PNP，很简单，箭头是从基极指外的为NPN，箭头从外指向基极的为PNP。
还有另外一种方式，更容易记，记住一个点，我们要知道，电路符号中的箭头就是一个PN结，箭头方向永远是P指向N，记住这一点，另一点是N还是P就很好判断啦。
按照从上往下顺序读，左边是不是只能是NPN,而不能是PPN。
按照从上往下顺序读，右边是不是只能是PNP,而不能是PNN。
3、三极管的功能
三极管的功能：信号放大、电子开关。
信号放大：小电流微量变化，在大电流上放大表现出来；
电子开关：以小电流控制大电流的通断。
小知识：三极管是非常常见的电子元器件，使用时间可追溯到上古时期，接下来我们通过分析三极管的工作原理以及几种工作状态，来看三极管是如何实现上述功能的。
4、三极管的工作原理（NPN）
三极管是一个以b(基极)电流Ib 来驱动流过CE 的电流Ic 的器件。

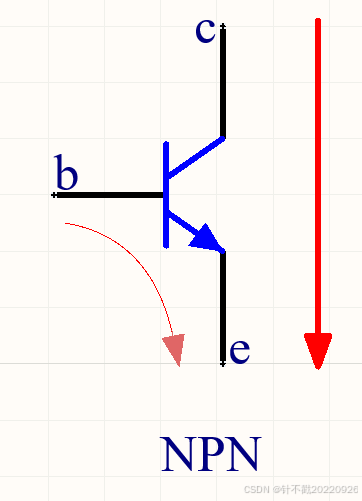

只要脑海里对这张图有个印象（这张图非常重要），就基本学会了NPN三极管。
在NPN中，当Ib（极小）有电流流过时，那么ce之间的通道就逐渐扩大，让电流Ic（极大）流过(NPN电流方向c到e)。
上面这句话，虽然对NPN三极管的工作原理做出了总结，但需要进行进一步的解释：
Ib有电流流过：
有电流就要有电压，那么Ub一定要大于Ue，而在前面我也提到，be间的箭头就是一个PN结，一个PN结就是一个二极管，二极管就有压降（此处默认0.7V），所以我们进一步得到信息就是如果有电流通过时，Ub-Ue>0.7V。
对于Ib电流方向，从上述我们也能看到，b电压>e电压，那么电流Ib一定是从Ib流向Ie。
ce之间的通道就逐渐扩大 ：
当Ib=0时, ,称为三极管处于截止状态，相当于开关断开;
当Ib>0时, Ib轻微的变化,会在Ic上以几十甚至百多倍放大表现出来;
当Ib很大时，Ic变得很大，不能继续随Ib的增大而增大，三极管失去放大功能，表现为开关导通
电流Ic流过：
对于NPN来说，ce导通时，电流方向只能是c到e,所以Uc电压一定是大于Ue的。
对以上进行总结，便可得到NPN三极管的工作条件以及性质：
这张图非常重要，再放一遍
工作条件：Ub>Ue,Uc>Ue
性质：
1、Ub- Ue=0.7V
2、Ic = β * Ib （ β是放大倍数，几十到几百）
3、Ie = Ib + Ic
5、三极管的工作原理（PNP）

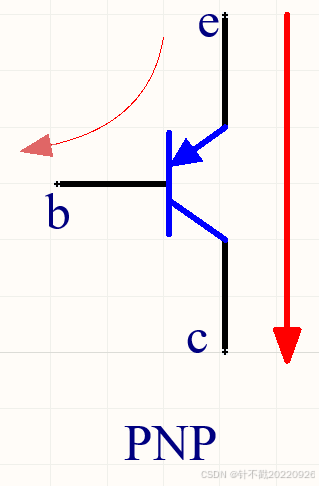

与NPN相同，PNP也有一张图，方便记住电压方向，电流流向。
在PNP中，当e,b之间，有电流Ib（极小）流过时，那么ec之间的通道就逐渐扩大，让电流Ie（极大）流过(NPN电流方向e到c)
e,b之间是一个PN结，当e,b之间有电流时，PN结必须正向导通，正向导通时压降一般0.7V。
工作条件：Ue>Ub,Ue>Uc
性质：
1、Ue- Ub=0.7V
2、Ic = β * Ib （ β是放大倍数，几十到几百）
3、Ie = Ib + Ic
个人总结以下，当有细线电流流过，粗线电流才能通过。
6、三极管的三种工作状态
三极管有三种状态：截至，放大，饱和。
通俗来讲就是，集电极与发射机之间是断开的，半连接（连接性可以扩大），已经扩大到头从而完全连接的三种状态。

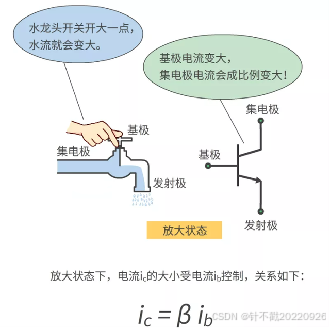

可以将三极管的工作原理理解为一个可控制的阀门。

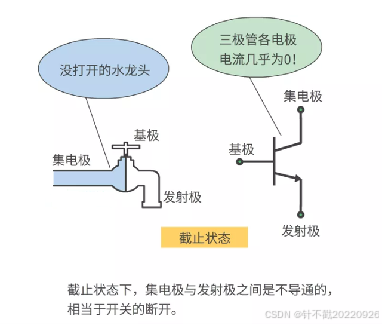

截至状态：
放大状态：

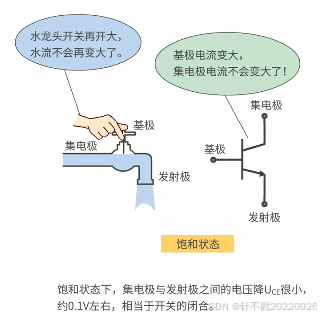

饱和状态：
7、三极管实际应用
先引入一下：
U1：单片机，又称MCU，可以驱动引脚输出高/低电平（高电平3.3V，低电平默认为0）。
BUZZER：蜂鸣器，有电流流过即可发出声音。

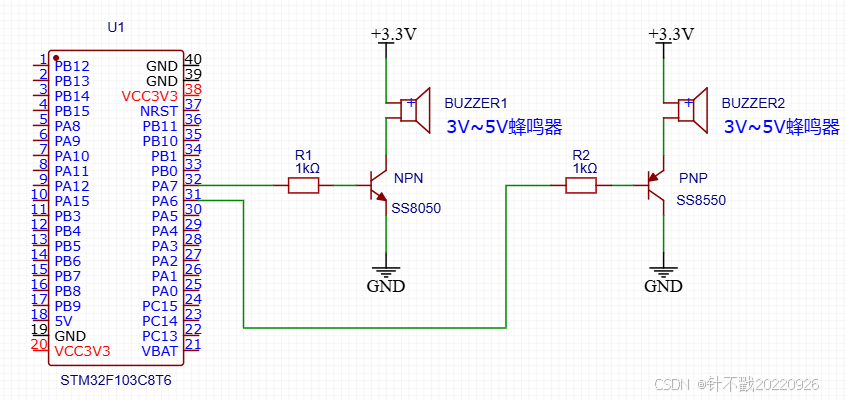

NPN

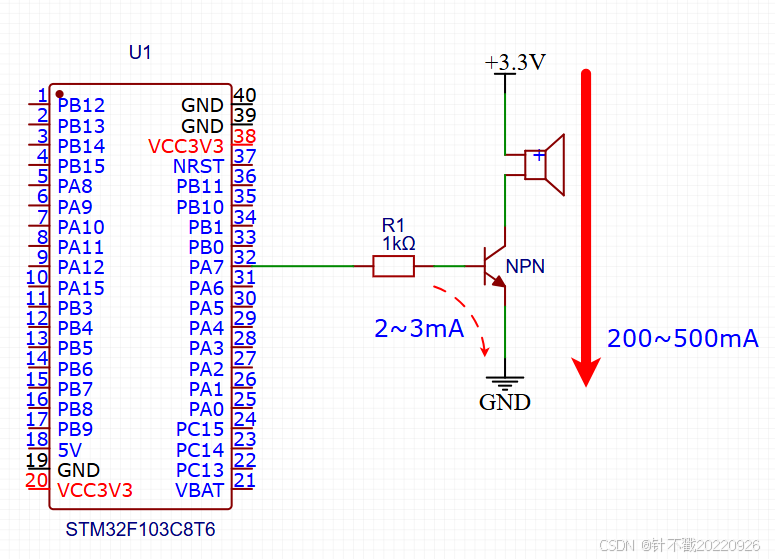

当PA7输出高电平3.3V时，SS8050的PN结（b与e之间）电压肯定会大于0.7V，所以在be这条回路上，三极管的be之间分得电压0.7V，电阻R1分得电压3.3-0.7=2.6V。
此时电流Ib便计算得到为2.6V/1000Ω=0.0026A=2.6mA。
当Ib有电流存在时，SS8050的c，e之间便可以通过β * Ib的电流，在手册里，增益β在120~350之间，假设增益β为200，那ce之间最大便已经能通过2.6*200=520mA的电流。
蜂鸣器BUZZER1所需工作电流只需要几十mA,此时蜂鸣器回路便已完全导通，可以发出声音。
当PA7输出低电平0V时，三极管的PN结无法导通，导致电流Ib无法流向Ie，所以Ib为0，则三极管的c，e之间相当于断路，就不导通，此时蜂鸣器没有完整电流回路，所以无法工作。
PNP
当PA6输出高电平3.3V时，SS8550的PN结（b与e之间电压），会因为b是3.3V，e是3.3V，而导致PN结正向压差无法达到0.7V，所以在eb这条回路上，电流无法从Ie流向Ib，从而Ib为0，此时三极管的ec之间相当于断路，无法通过电流，蜂鸣器无法工作。
当PA7输出低电平0V时，SS8550的PN结（b与e之间电压），初始状态b是0V，e是3.3V，已经大于0.7V，所以PN结导通，PN结压降变为0.7V。
此时在b,e回路上，PN结压降0.7V，所以电阻R2分得电压3.3-0.7=2.6V。
此时电流Ib便计算得到为2.6V/1000Ω=0.0026A=2.6mA。
此时电流Ie流向Ib，则三极管的c，e之间可以通过β * Ib的电流，假设增益β为200，那ce之间最大便已经能通过2.6*200=520mA的电流。
蜂鸣器BUZZER2所需工作电流只需要几十mA,此时蜂鸣器回路便已完全导通，可以发出声音。
也有人可能会疑问，单片机输出3.3V电压，蜂鸣器3.3V电压就能正常工作，为什么不用单片机输出3.3V或者0V来直接控制蜂鸣器的通断，反而多次一举使用三极管呢，很简单，看下图。

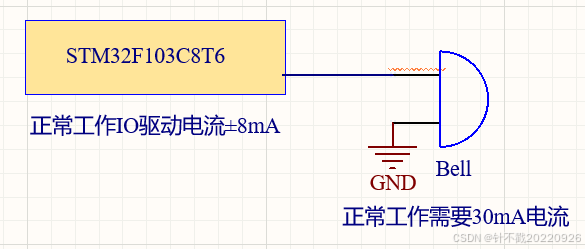

对于单片机，虽然能输出3.3V电压，但是输出电流也就几mA级别。而蜂鸣器正常工作时电流都要几十mA，直接使用单片机，是驱动不了蜂鸣器工作的。
总结一下：小电流流动时，大电流才可以流过
一般我们选用三极管都是用作电子开关，充当控制电路（单片机或数字电路）驱动大功率器件的媒介。
日常三极管基本都拿来这样用了，放大状态的三极管把握不住！
8、数据手册

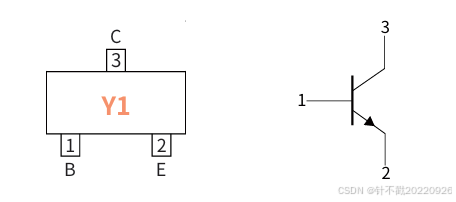

引脚图
型号：SS8050，类型：NPN
需要注意一点：电路符号基极b与实物基极b对应的位置，不用搞错啦

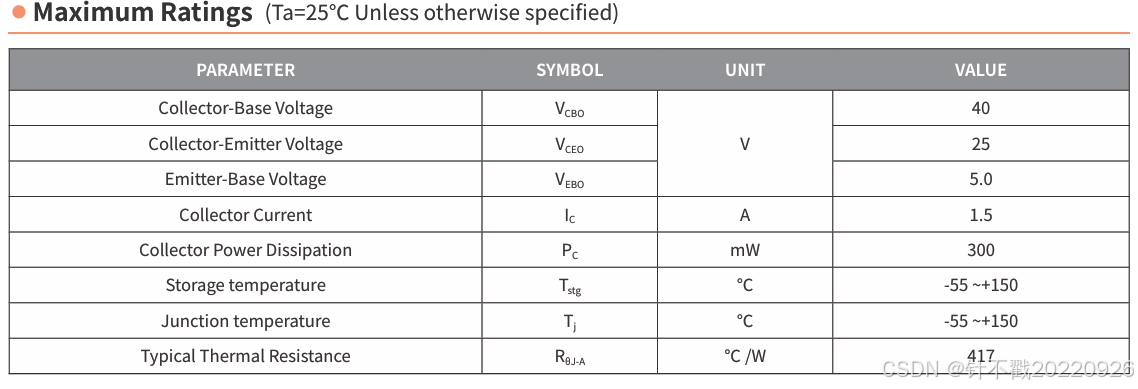

最大额定值
多提一句，看三极管手册，需要先学几个英语：
Collector：集电极（简称c）
Base：基极（简称b）
Emitter：发射极（简称e）
Current：电流
Voltage：电压
学完英语，咱再来看数据手册，手册里一般有两个表格，一个记录器件的一些极限参数（超过这些参数，就会损坏器件），一个记录器件的一些电气特性。
Collector-Base Voltage集电极-基极电压：40V，三极管的c与b之间施加电压超过40V，该器件损坏。
Collector-Emitter Voltage集电极-发射极电压：25V，三极管c与e之间电压超过25V，器件会损坏。
Emitter-Base Voltage发射极-基极电压：5V，三极管e与b之间电压超过5V，器件会损坏。
Collector Current集电极电流：1.5A，三极管的ce之间流过电流最大为1.5A，超过会损坏器件。
Collector Power Dissipation集电极功率：300mW，集电极上功耗不能超过300mW。而集电极功耗P=UI，在三极管导通时，Uce之间电压有零点几V，在不同工况下，该值也会变化，若为0.5V，所以Ice间电流最大为0.3W/0.5V=0.6A。
其它是一些最高工作温度，存储温度等。

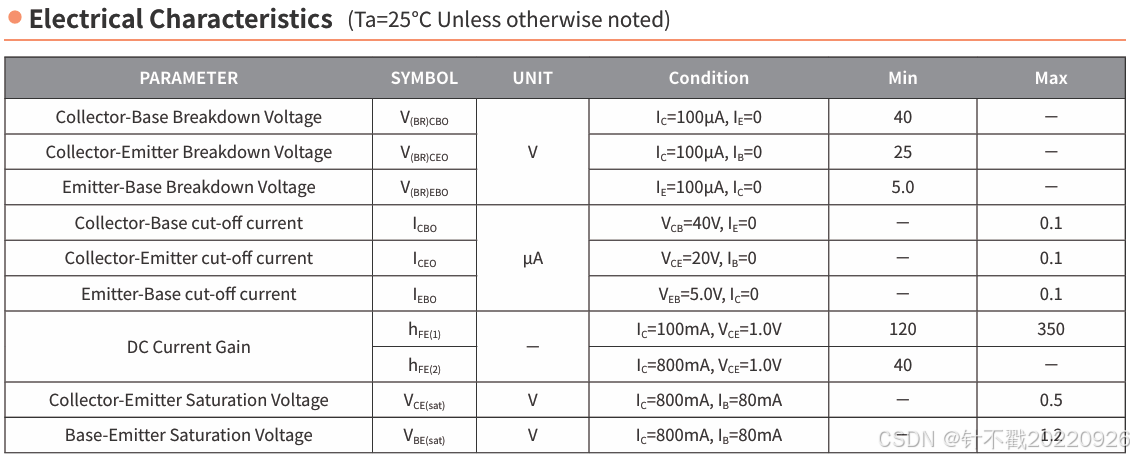

电气特性
前面几个与之前的有所重复，有几个也不关键，不再赘述。
DC Current Gain电流增益：即之前说的Ic=β * Ib中的β，从手册中可见，再不同工况下，增益有很大区别。
Collector-Emitter Saturation Voltage集电极-发射极饱和电压：0.5V，在该测试工况下，三极管进入饱和状态时，ce之间压降为0.5V。
Base-Emitter Saturation Voltage基极-发射极饱和电压1.2V，三极管饱和状态下，b与e之间电压为1.2V，即该型号三极管的PN结压降有1.2V，并不是之前预估的0.7V，随意在设计电路与电路计算时，要多看数据手册，在外面叫DateShete。
转换速度

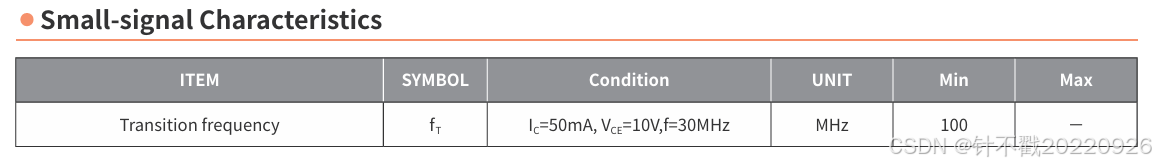

Transition frequency转换频率：100Mhz，代表三极管一秒内一开一关可达到100M次，即100000000次，可见是相当之快的。
三极管开关速度是相当快的，一般选型时很少担心这个参数。
9、选型参数
参数：三极管耐压(主要时Uce，集电极与发射极之间)、最大可持续工作电流Ic、功率、封装
| 厂家：宏迦橙 | ||||
| 型号 | 封装 | 集射极击穿耐压Uce | 集电极电流Ic | 功率Pd |
| SS8050 | SOT-23 | 25V | 1.5A | 300mW |
最后总结一下：
给三极管的基极与发射极一个电压Ube，使得PN结导通，则Ib会让ce导通，从而Ic可以流动。
记住上面这个图，即使其它的从都忘啦，只要记住这个图，自己也能倒推出来。
