一、技术理论

1、二极管定义

二极管是用半导体材料(硅、锗等)制成的一种电子器件。本质就是一个PN结加上相应的电极引线及管壳封装而成。

小知识：不需要了解PN结是什么东西，只需要了解PN结特性即可，即会用即可。

2、二极管简介

二极管有两个电极，正极，又叫阳极；负极，又叫阴极。

给二极管两极间加上正向电压时，二极管导通，加上反向电压时，二极管截止。

小知识：硅二极管的正向导通压降约为0.6~0.8V，一般默认为0.7V，锗二极管的正向导通压降约为0.2~0.3V，一般默认为0.2V。

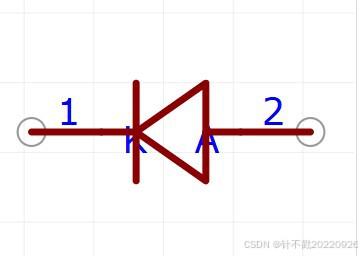

3、二极管符号

普通（通用）二极管符号较为常用，事实上很多硬件工程师在设计电路时，也不会在意太多，经常使用普通二极管符号代替其它类型二极管，毕竟自己设计的电路，自己能看懂就行。

上述二极管中，恒流二极管与变容二极管较为少用，除此之外，还有不少类型二极管符号并未列出，如快恢复/高效率二极管，超快恢复二极管，开关二极管等，符号皆可用普通二极管。

小知识：实际符号不需要带颜色。

4、二极管选型时的几个重要参数

正向电压Vf：

指二极管正向导通时二极管本身的正向压降。

小知识：正向导通指正级到负级或者说阳极到阴极，硅二极管的正向导通压降约为0.7V，锗二极管的正向导通压降约为0.2V。

最大整流电流（正向电流）If：

指二极管长时间工作时，允许流过二极管的最大正向平均电流，它由PN结的结面积和散热决定。

最大反向工作电压Ur：

二极管加反向电压时，为防止击穿所取的安全电压，一般将反向击穿电压Ubr的一半，定为最大反向工作电压Ur。

反向电流Ir：

Ir是指二极管加上最大反向工作电压Ur时的反向电流，Ir愈小，二极管的单向导电性愈好，温度对Ir的影响很大。

最高工作频率Fm：

Fm主要由PN结电容大小决定，结电容愈大，则Fm愈低，若工作频率超过Fm，则二极管的单向导电性就变差，甚至无法使用。

5、常用的几类二极管

普通二极管（通用二极管）：

普通二极管下的：通用开关型二极管

特点：工作频率高，电流小。

对于以上包括下面讲述的特点，我需要特别说明一下，形容某类器件特点，都是说的大方向趋势，并非绝对，就比如说国人与岛国人相比，特点是身高会更高，但也保不齐，有哪个小日子过的好的岛国人，顶不住一个个拉出来做对比是吧。

选型依据：封装、正向压降、（整流电流）正向电流、反向最大电压、反向电流、反向恢复时间、功耗等

厂家：杰盛微
型号	封装	正向压降Vf	整流电流Ir	反向耐压Ur	反向电流Ir	反向恢复时间Trr
1N4148W	SOD-123	1.25V@120mA	300mA	100V	1uA@75V	8ns

小知识：二极管功耗（P=压降✖正向电流），通过电流一般固定，所以压降越低，二极管功耗一般越小。反向恢复时间越小，即代表二极管最高工作频率Fm越大。

普通二极管下的：通用整流型二极管

特点：电流大，工作频率低。

选型依据：封装、正向压降、（整流电流）正向电流、反向最大电压、反向电流、反向恢复时间、功耗等

厂家：台湾迪嘉
型号	封装	正向压降Vf	整流电流Ir	反向耐压Ur	反向电流Ir	反向恢复时间Trr

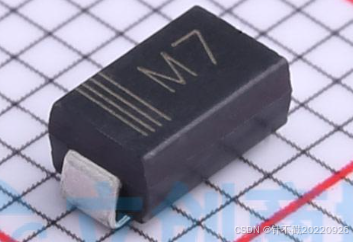

1N4007	SMA(DO-214AC)	1.1V@1A	1A	1KV	5uA	数据手册直接不写

在这里总结一下，如果各位设计整流电路，二极管选型可以选择整流二极管，如果选用开关二极管，则会因为开关二极管反向电压低于交流220V，而被击穿烧毁。

小知识：交流转直流，称为整流，所以整流二极管看名字就知道，通常用于电源适配器和充电器中，以将交流输入转换为直流输出，顺便一提，各位的手机充电器头，就是电源适配器，将交流220V转为几V的低压，就会使用整流二极管。

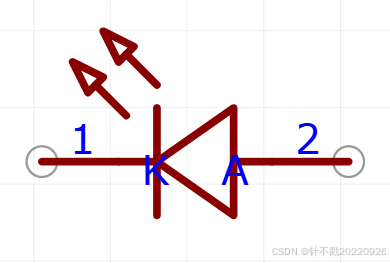

发光二极管：

发光二极管有着不同颜色，而对于不同颜色发光二极管，其正向压降也有区别，具体还是看各元器件的数据手册，这里只是说下趋势，各位记下：红橙黄绿青蓝紫，其正向压降是逐渐升高的（但不绝对），初次之外还有白色光等，正向压降也比较高。

厂家：成兴光
型号	封装	颜色	正向压降Vf	正向电流	功率
XL-1608SURC-06	0603	红色	2.3V	20mA	50mW

小功率LED一般最大值为20mA，需要串联限流电阻，电路设计也比较简单，这里简单说下

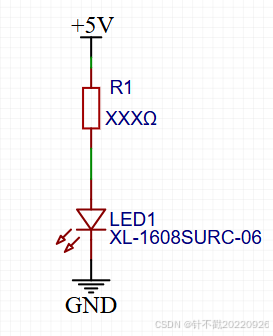

在这里，电路已经设计完毕，5V电源，限流电阻，负载LED三部分，我们只需要计算限流电阻多少合适，各位可以先自行考虑下，怎么计算。

首先总电压已经确定5V，LED上电压，即导通压降也已确定，此型号压降为2.3V，所以很明显得出限流电阻上分得电压为5-2.3=2.7V。

而此回路上的电流又怎么看呢，由于是串联，电阻和LED上流过电流大小肯定是相等的，而若想LED工作，手册上已标注，正向电流需要20mA，则得出此线路上电流就为20mA。

至此已得到限流电阻上分得电压2.7V，流过电流20mA（0.02A），则电阻可计算得2.7/0.02=135Ω。

以上皆为理论计算，而各位以后工作都要贴合实际，在实际工作中，99%得工程师都会选用电阻大于135的电阻，各位需要了解。原因也很简单，一方面是因为电阻本身阻值就有偏差，另一个原因就是通过LED的正向电流越大，灯越亮，功耗也越大，增加限流电阻阻值，灯依旧会工作，只是亮度较暗而已，所以在这里大多数会选择200Ω，500Ω，甚至是1000Ω的电阻。

小知识：发光二极管即LED，能够将电能转换为光能。砷化镓发红光，磷化镓发绿光，碳化硅发黄光，氮化镓发蓝光。

肖特基二极管：

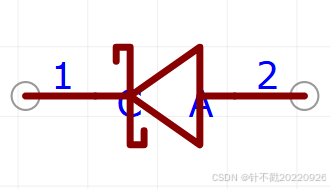

肖特基特点：低正向电压降和快速开关。

选型依据：封装、正向压降、（整流电流）正向电流、反向最大电压、反向恢复时间、功耗等

厂家：辰达半导体
型号	封装	正向压降Vf	整流电流Ir	反向耐压Ur	反向电流Ir	反向恢复时间Trr

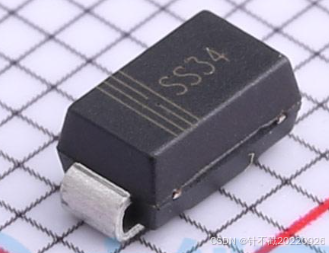

SS34	SMA(DO-214AC)	550mV	3A	40V	数据手册未写	数据手册未写

肖特基是较为常用的二极管类型，主要原因就是快速开关特性，在快速开关方面，可参考如下排名

肖特基二极管 > 超快恢复二极管 > 快恢复二极管 > 普通二极管

小知识：对于SS开头的二极管，一般默认就是肖特基二极管，而SS14，代表整流电流1A，反向耐压40V，SS34，代表整流电流3A，反向耐压40V，你发现命名规律啦吗？

光电二极管：

又称光敏二极管，能够将光信号转换为电信号，你可以把它想象成一个开关，串联在电路里，有光它就导通无光就关断。

原理：当光线照射到光电二极管上时，会产生电流，常用于光传感器和光隔离器中。

光敏二极管工作时应加上反向电压。

当无光照时，电路中也有很小的反向饱和漏电流，一般为(称为暗电流，nA级别)，此时相当于光敏二极管截止。

当有光照射时，反向饱和漏电流大大增加，形成光电流（uA级别），该光电流随入射光强度的变化而相应变化。

1mA=1000uA 1uA=1000nA

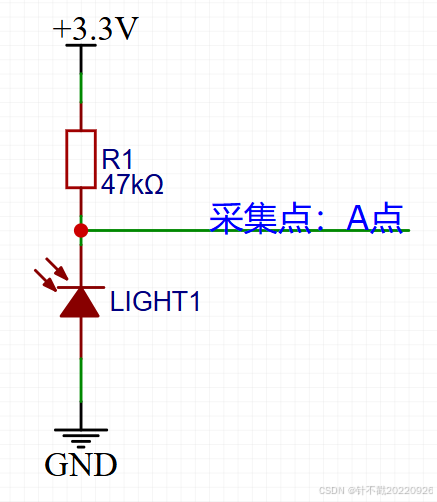

上述电路，光敏二极管加反向电压。

A点电压 V=3.3 -（电流I*电阻R1）

无光照时，光敏二极管电流I为nA级别，视为0，此时光敏二极管视为断开，此时A点电压V基本就等于3.3V。

有光照时，光敏二极管电流I为几十uA级别（设为40uA），此时A点电压V=3.3-（电流I*电阻R1）=3.3-(0.00004*47000)=3.3-1.88=1.42V。

重复一次，有光它就导通无光就关断。

有些同志可能会问，这种电路有什么用，其实这种电路别看比较简单，在实际应用中是非常常见的，例如，在智能家居中，窗帘是需要识别白天与黑夜的，在白天下，A点电压≠3.3V，那这就是一个标志，这个标志传到后级主控（MCU）中，MCU会运行后级电路，比如运行电机，打开窗帘，在光照消失后，同样的，窗帘会受控关闭。

瞬态抑制二极管：

简称TVS，工程师一般都喊做TVS，是transient-voltage-suppression的缩写，从名字上就可以大概猜出此类二极管功能：

抑制瞬态过高的电压。这些瞬态电压的来源可能是附件的设备，雷电或者直接来自电源。

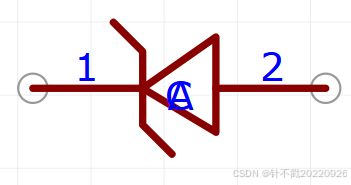

TVS正常工况下是反接，即阴极（-）接电源正级，阳极（+）接电源负级。

当TVS管两端电压正常时，二极管反向截至，此时二极管相当于开路，即断开。

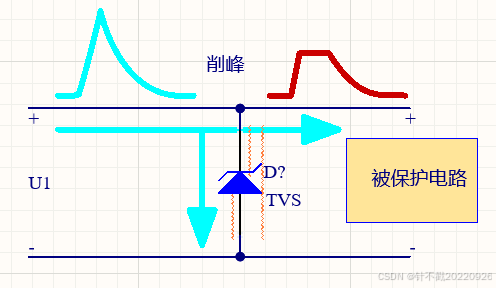

当TVS管两端经受瞬间的高能量冲击，它能以极短时间，使得阻抗降低，偏向于短路，同时吸收一个大电流，将其两端间的电压钳位在一定的数值上，从而确保后面的电路元件免受瞬态高能量的冲击而损坏。

特点：反应快，吸收能量，钳位电压，保护后级电路。

选型依据：封装、反向截至电压Vr，反向击穿电压Vbr、钳位电压Vc、功耗Pppm等

选型时的几个重要参数

在此之前需要特别说明一下，TVS正常工作时，是在反向击穿时，换句话说，没有大电压来临，TVS是不工作的，当然，这种击穿是一种状态，是可恢复的击穿，不是平时说的那种超高电压引起的那种不可逆击穿，那种不可逆击穿相当于器件直接烧毁。

Vr：反向截至电压，当外部的电压低于这个值时，通过TVS的漏电流非常小，只有几个nA或uA，可以认为TVS不导通，即TVS不工作；当外部电压大于这个值时，TVS开始导通，将会有一部分电流通过TVS被旁路掉。Vr在有些手册中也标为Vrwm。

Ir：在Vr时，流经TVS的电流，即上面所说的非常小的漏电流，一般就是几个nA或uA。

Vbr：反向击穿电压。当外部的电压超过该值时， TVS被认为被击穿，TVS 被认定开始全力工作。 Vbr一般是当通过TVS的电流为1mA时TVS两端的电压。

Vc：钳位电压。这个电压是我们选择TVS需要重点关注的参数。它必须小于被保护电路的最大工作电压。注意讨论钳位电压时必须指明它对应的电流值。

Ipp：峰值脉冲电流，不烧毁TVS前提下，TVS正常工作所能流过的最大电流。

Pppm：TVS的最大的功耗，即通过TVS的能量功率不能超过这个数值，否则TVS会被损坏。需要注意的是这是一个瞬时功耗。

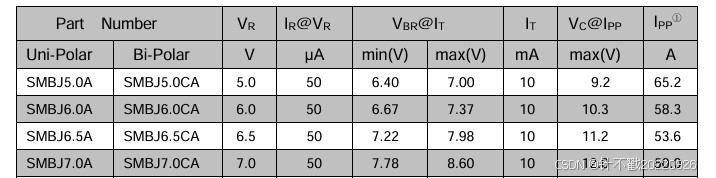

大家看下，该芯片数据手册上标注，正常工作电压范围在4V-12V，在电路中，我们选用5V供电，避免我们的5V电源产生的浪涌或过冲等各种波动超过后级芯片的的电压限值12V，我们该如何选用TVS呢。

对于SMBJ5.0A，只要我们的提供的5V电压源，电压伏值不产生波动，TVS就不会工作，当上下电瞬间等工况，电压会远超5V，瞬间达到峰值（极端情况，会引此产生几十V的过充电压），在此过程中，当电压超过5V一瞬间，TVS发现睁眼啦，当电压达到6.4-7V时，在这极短的时间下，TVS已经开始全力工作啦，此时已经开始进行了“泄洪”，将大电流直接引到负级，最终，电压源产生的过充，进入后级芯片的电压，最高也只能到9.2V，从而完成保护。

对于上述电路，TVS选型答案并非唯一，SMBJ6.0A，SMBJ6.5A也并非不能接受。

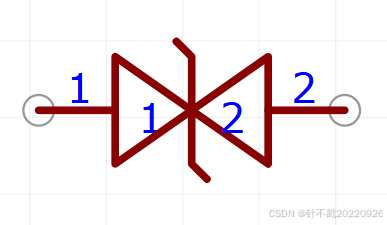

还有一件事要提下，TVS有单向和双向之分，其实也很好理解，双向TVS，在任一方向，都能正常工作（进入击穿区）。

对于SMBJ5.0A是单向，而SMBJ5.0CA便是双向。

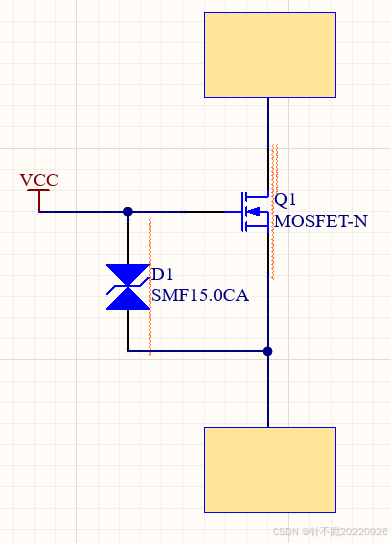

双向TVS在某些情形下是非常好用的，例如后面要学的一种器件MOS管，其中两个管脚之间的压差要小于±20V，在此类情况下，双向TVS显然相比单向更有优势。

最后以个人语言总结一下：抑制瞬态过高的电压：TVS 就是当主回路上电压过高时，以自身作为旁路，进行“泄洪”，拉低主回路电压，避免后级电压过高造成电路烧毁。

齐纳（稳压）二极管：

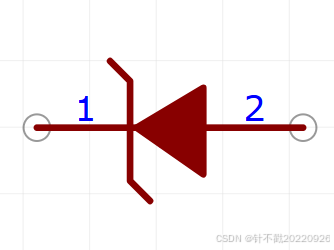

首先说下，在外面，大家都叫稳压二极管，很少有人齐纳，其次大家可能注意到，为什么稳压二极管电路符号和TVS一样，真不是我偷懒，实际工作中，大家都用这个来标稳压二极管，咱随大流来。

稳压二极管工作环境与TVS很像，都需要反接，正常工作时都是处于反向击穿区。

TVS管和稳压管的区别：
稳压管目的是将电压钳制在一定值（其实也是为了保护），而TVS管是为了保护后面的电路；稳压管注重稳压值，而TVS管更加在乎的是响应速度。

特点：反应快，吸收能量，钳位电压，保护后级电路。

选型依据：封装、稳压值，功率等

厂家：罗姆
型号	封装	稳压值（标称值）	稳压值（范围值）	反向电流Ir
UDZBTE-173.3B	SOD-323FL	3.3V	3.32V~3.53V	20uA@1V

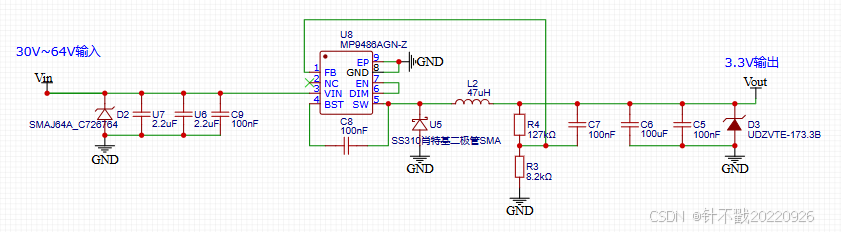

大家看，这是我设计的一个电路，宽输入范围（30V~64V），输出是3.3V，这里的3.3V是为了给后级主控供电的，实测也是可用的，在这里，D2是一个64V开始工作的瞬态抑制二极管，D3是3.3V的稳压管，D3将输出电压稳定在3.3左右（稳压管稳定值肯定是个上下波动范围），而主控正常工作电压范围在3.25~3.6之间，此时的D3选型还是比较合适的。
