【Quartus II】关于仿真后.vwf文件没有波形?波形只在simulation report里面有的问题

Author：AXYZdong
自动化专业 工科男
有一点思考，有一点想法，有一点理性！
CSDN@AXYZdong

软件版本：Quartus II 9.0
高版本软件processing里面没有simulator tool
【Quartus II】关于processing里面没有simulator tool的问题(高版本)

前言

疫情期间，电子课程设计这门课程，线上上课，要求设计好原理图后在 Quartus II 上面仿真。之后提交 .bdf 和 .vwf 文件

一、问题描述

Quartus II 建了波形文件，点start simulation后为什么 .vwf 不更新，但 simulation report 却有输出呢?

编译、综合分析完成后，开始波形仿真，完了之后呢，输出的波形只在simulation report（波形仿真报告文件）里面有，.vwf 文件里面只有自己设置的输入波形。

无论你怎么仿真，波形仿真报告文件 simulation report 每次都会刷新，而 .vwf 文件一点变化都没有。

那我就很迷了，之前电子电路实验的时候用 Quartus II 仿真的时候也没出现过这种情况啊，为此我怀疑了若干种可能出现的问题，尝试了若干种办法，还是无济于事！

二、问题解决

百度一条一条的搜，发现相似的问题，看了无数个问题，尝试了无数个网友给出的方法。

最终下面这种方法 亲测有效 ！！！

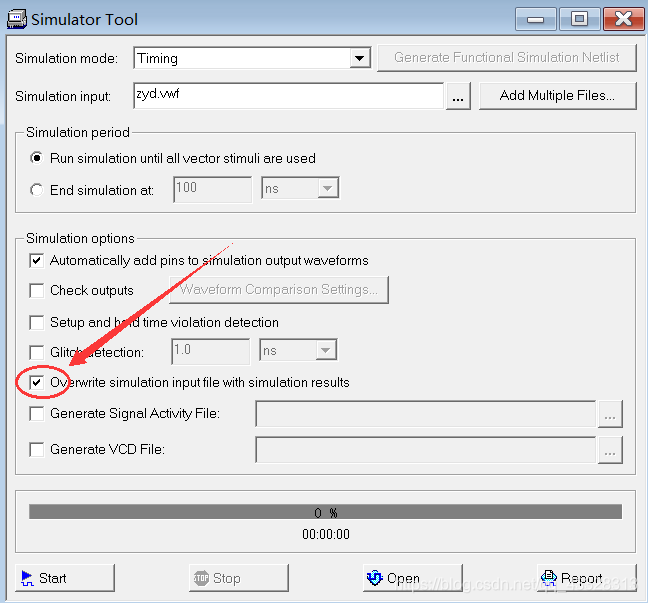

processing 里面 simulator tool 有一个 simulator input, 这里面的文件一定是你建立的那个波形文件，否则 波形仿真报告文件 simulation report 也不会出现波形的！！！

一定要把 Overwrite simulation input file with simulation results 勾选上！！！
一定要把 Overwrite simulation input file with simulation results 勾选上！！！
一定要把 Overwrite simulation input file with simulation results 勾选上！！！

勾选上基本就 ok 了，再试一遍，你的 .vwf 文件就可以出波形了。

总结

Quartus II 这个仿真软件 脾气 比较大，有时候让人心态爆炸，有时候让人产生绝望，有时候让人摸不着头脑。

我也是刚刚解决这个问题，完了之后就立即把解决方法分享给遇到这个问题的小伙伴们。
