Quartus信号抓取及波形查看方法

一、选择需要抓取的信号

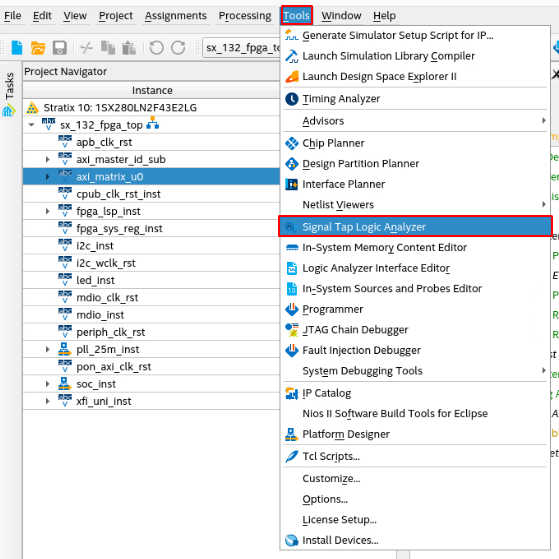

1.打开Quartus，找到Signal Tap Logic Analyzer并打开。

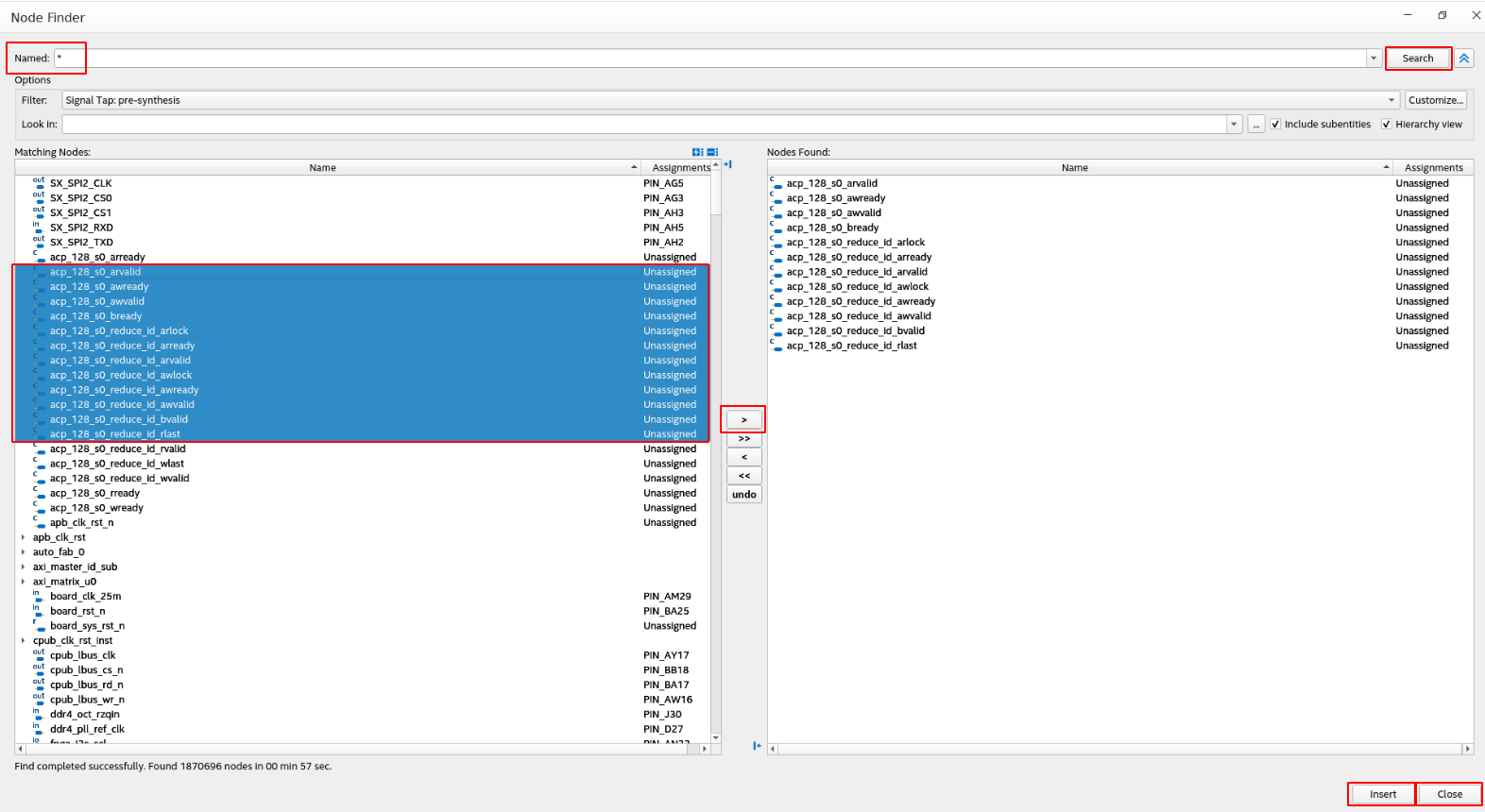

2.双击空白处进入信号搜索页面，搜索需要抓取的信号（输入*进行搜索可以搜索到所有信号），选择到右侧，点击Insert，然后点击Close。

二、上板查看波形

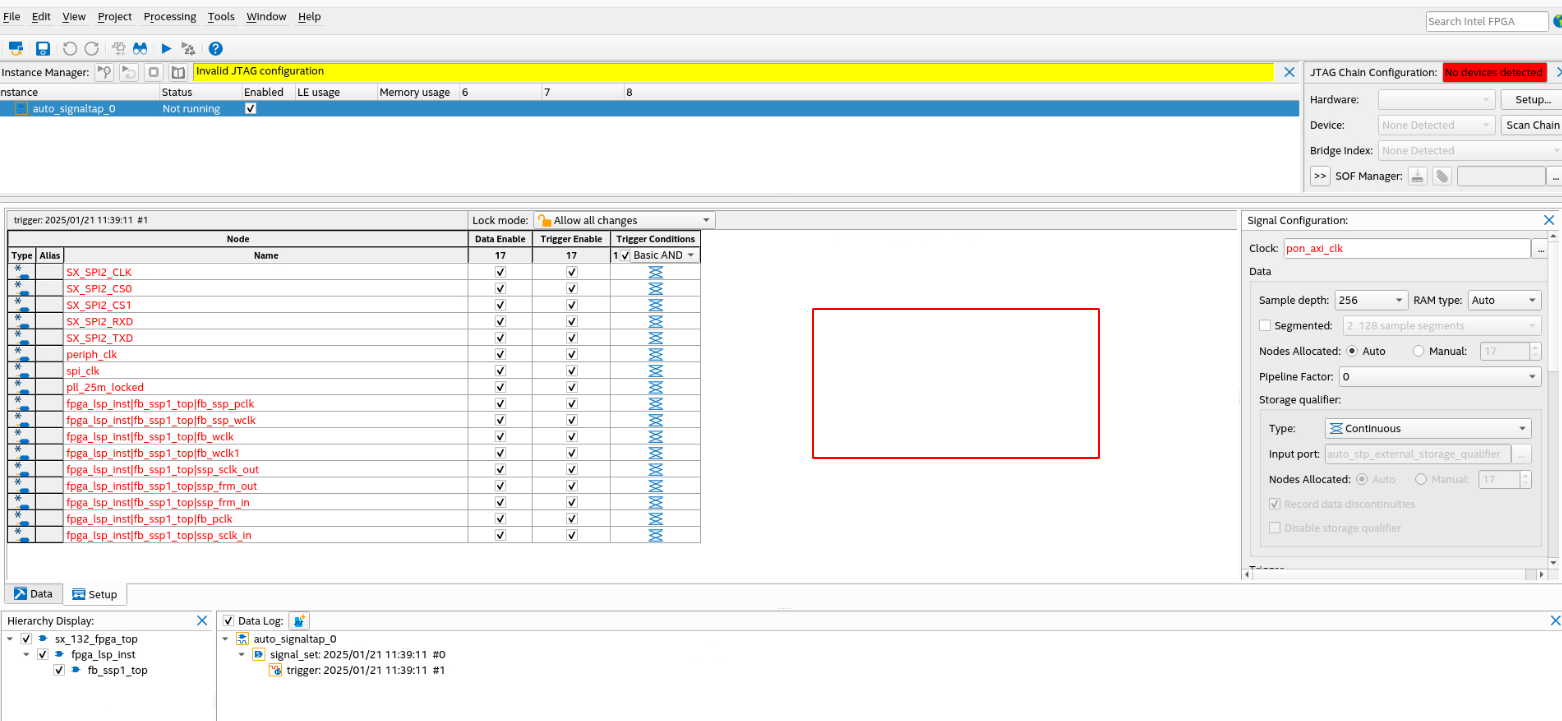

1.连接单板，加载版本。版本加载完后，点击Setup选择正确的硬件，点击Scan Chain选择正确的连接设备。

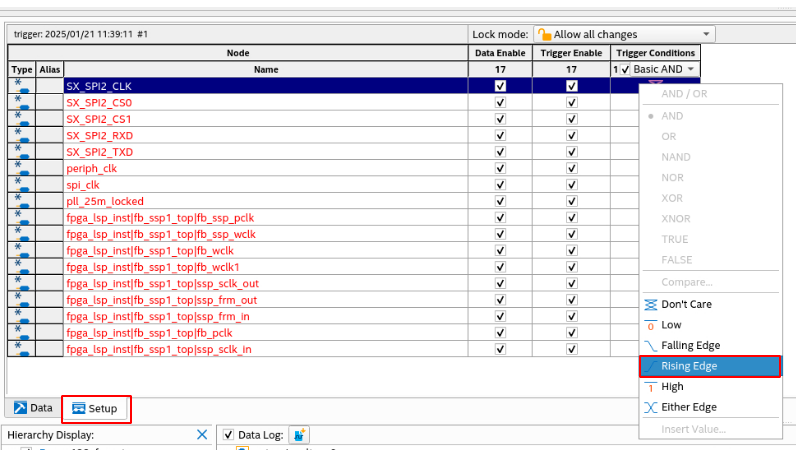

2.在Setup栏选择触发波形的信号，设置触发条件，例如SX_SPI2_CLK上升沿触发。

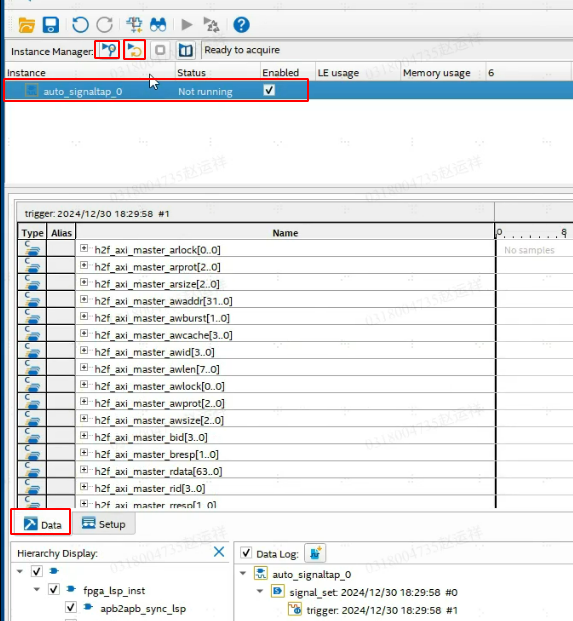

3.进入Data栏，选择波形，点击左上角波形分析，可选择单次触发或连续触发。

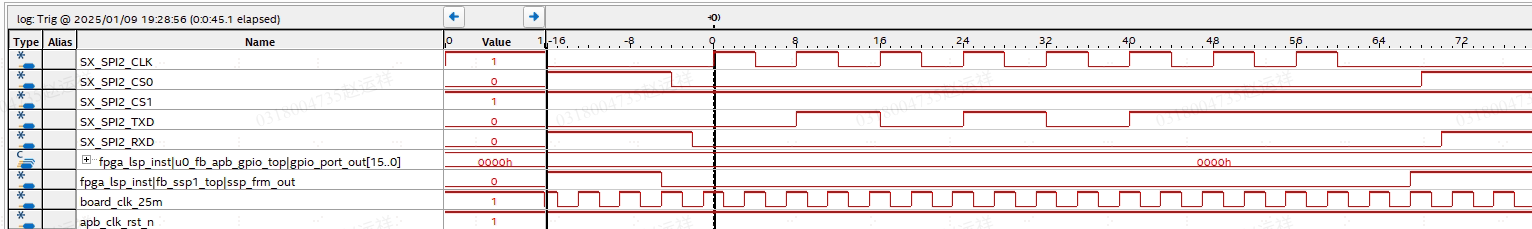

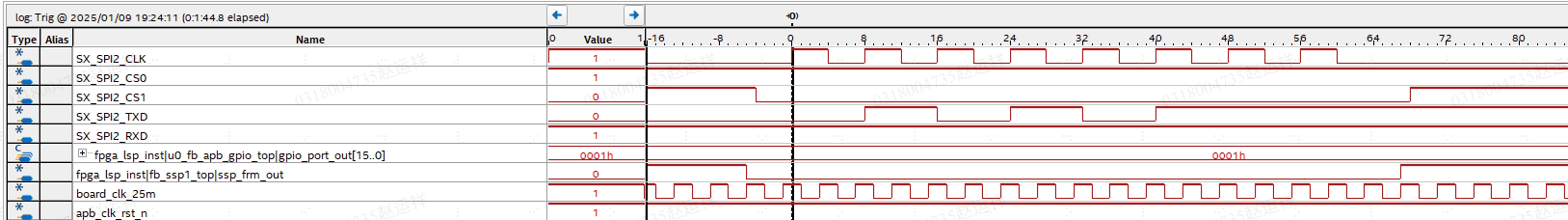

4.在软件测对寄存器值进行修改，使其满足信号触发条件，观察波形是否出现。
