磁环电感总结

磁环对外显不显磁性

不知道你们使用磁环的时候有没有个疑惑，为啥叫磁环，确不能吸个铁啥的。应该是小时候固化思想，认为带个磁字就是吸铁石。
查了写资料发现，磁性材料分为永磁材料（硬磁）和软磁材料。是按照矫顽力进行话分的。0.8kA/m以上的材料为永磁材料，以下的则为软磁。两者具体的区别如下所示：
硬磁材料: 只一经磁化还能保持恒定磁性的材料。有铝镍钴、铁镍钴，永磁铁氧体等。
软磁材料：易于磁化也易于退磁，主要功能便是导磁，进行电磁能量的传输。各种铁氧体磁环便是。

磁环匝数的确定

第一要理解两个参数：
安匝数（AT）:与磁环的磁场密度成正比，安匝越大，电感存储的能量就越多。
电感系数（nH/T^2）:表示一个电感的相对电感量，通常情况下这个值与通电电流有关，电流越大这个值就越小。

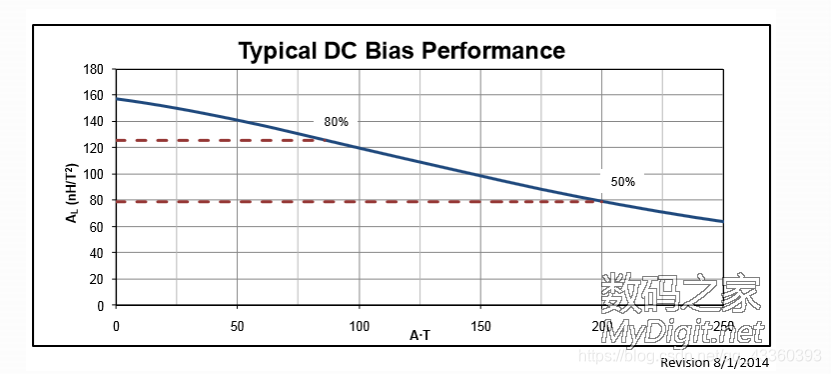

其两者的关系如下图所示。*

由图可知当电流为0时，电感系数最大，平时测量一般就是在空载下进行计算的电感值，殊不知电感值会随着电流的增大而减小。
其纵轴是电感系数，横轴是安匝数。
电感系数相关计算（单位nH），以上面电感为例，最大电感系数约157
1，由电感量算匝数，如需要22uH，乘以1000再除以157，再开方就是你要的匝数。
2，由匝数推算电感量，匝数平方*157/1000就是感量。
注意：以上是理想情况，或小电流，所以电感系数的取值是最大值。

重点是大电流应用：
理想的电感系数可以说是电流趋近于0才有这么高，哪怕增加一点电流，系数就变小了，导致电感量减小。留意图上50%和80%两条线，这两条线就是为了大电流应用而设的！
先以80%线来算，对应电感系数126，如果需要10uH，匝数是10000/126开方≈9
所以绕9砸，那么看看现在能过多少电流：80% 对应的安匝是87左右，87/9得到9.6A
那么9.6A代表电感饱和了吗？NO，是指电流达到9.6A的时候，感量恰好是10uH。所以，如果你的应用允许电感下降到8uH，那就请以8uH计算匝数。如果你的应用不允许电感下降到10uH以下，那9.6A就是这个电感的饱和电流，所以饱和电流只能是相对而言，不同应用就会有不同的界定。
回到该例子，绕了9的匝电感空载感量会是多少呢——9^2*157/1000=12.7uH，用仪器测出来的就是这个值。

磁饱和的计算

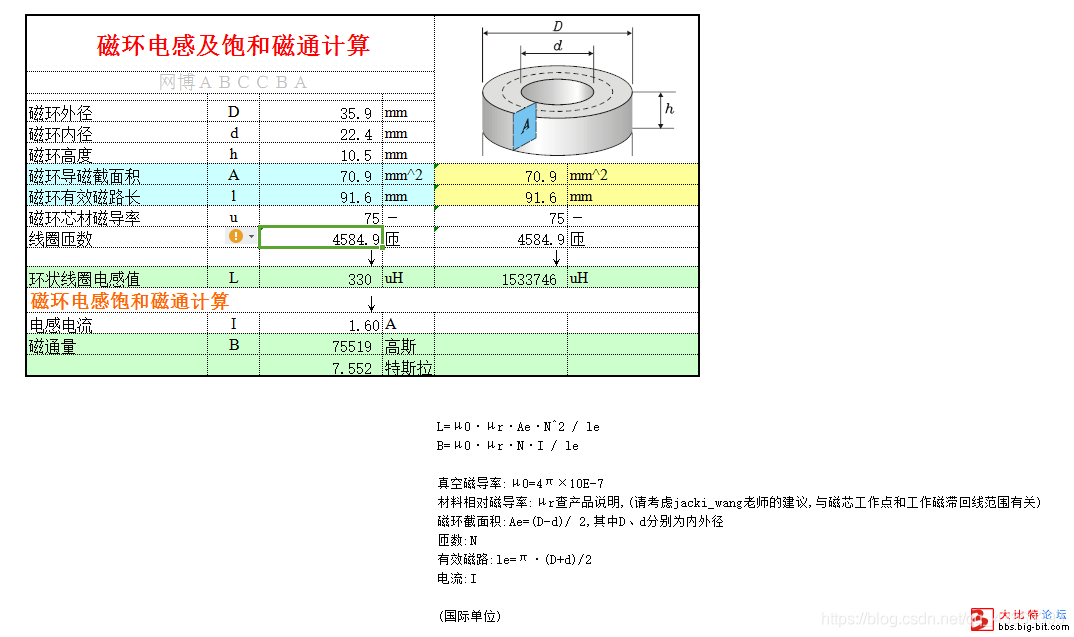

用公式计算出当前的饱和磁通在和磁环数据手册中的饱和磁通Bt（mT）进行比较。
