磁环电感参数计算

本文探讨了磁环电感的磁饱和现象,包括电感饱和的原因、影响,如感应电动势变化、电感值降低和功率损耗增加等。文章详细介绍了电感饱和电流的计算方法,分为理论计算和实验测试,并提供了实际应用中的考虑因素,如电感系数与安匝数的关系,以及如何根据直流偏置曲线选择合适的电感参数。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

最近在做DC/DC电源,电感是用磁环绕制的,所以关注一下磁环绕制电感参数的计算,学习学习。

在这里插入图片描述

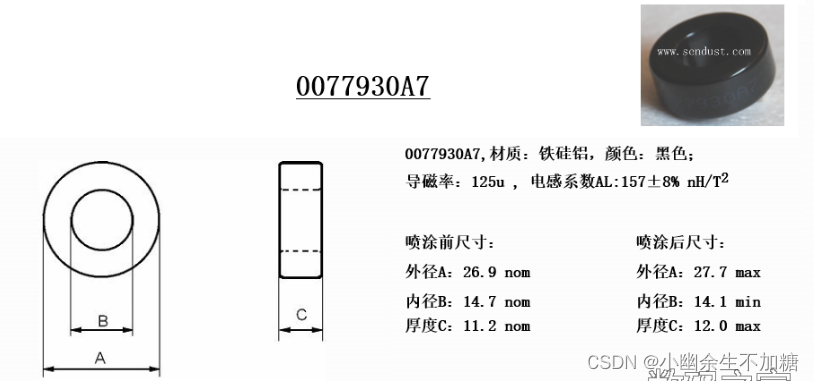

某款磁环参数。

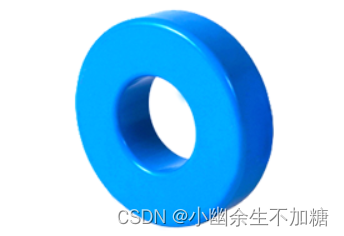

在这里插入图片描述

用的是一款铁硅铝磁环,其他磁环原理应该类似;很多时候我们看到的参数可能有些虚标,所以基本上要根据手册计算一下参数,以确保产品性能不要大打折扣甚至出现功能问题。

一般我会比较关注电感电流的问题,尤其是饱和电流

其实制约磁环电感电流的最大瓶颈在于磁芯,而不是绕线。而电感的饱和电流并没有严格的界限,是可以自己定义的。

1.什么是电感磁饱和

电感饱和是指当电感中的电流超过一定阈值时,电感中的磁场无法继续增加,而是达到一个饱和状态,导致电感的感应电动势减小或消失。电感通常由线圈组成,当通过线圈的电流不断增加时,线圈内部的磁场也随之增加。然而,当电流达到一定程度时,线圈的铁芯磁化达到饱和&#
