STM32学习记录——蜂鸣器

一、准备材料

1、参考资料

  • 《STM32F103xCDE_DS_CH_V5.pdf》
  • 《STM32中文参考手册_V10.pdf》

2、器件准备

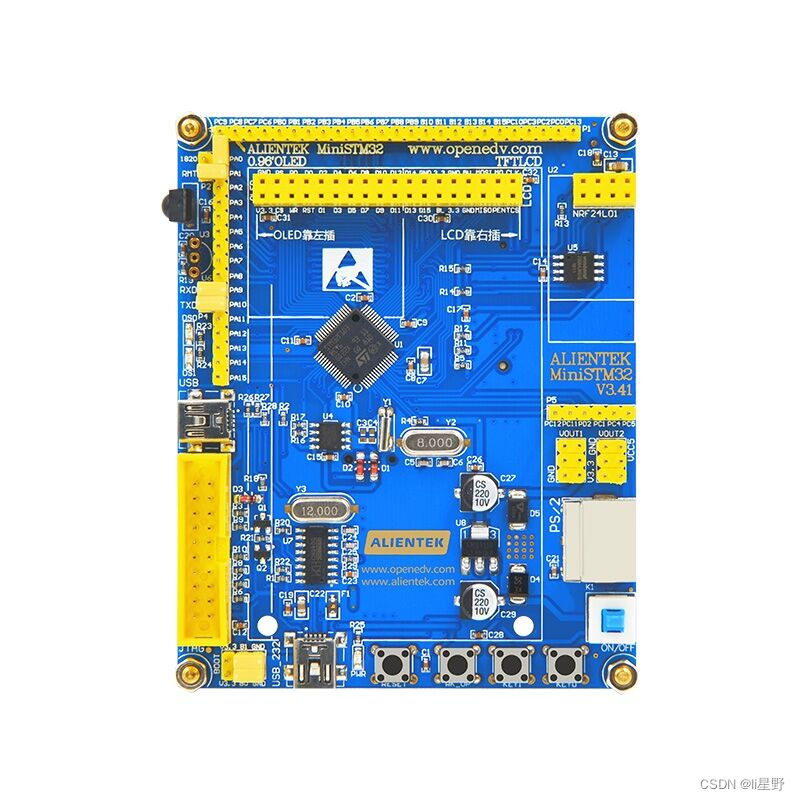

  • STM32
    -
  • 蜂鸣器
    在这里插入图片描述

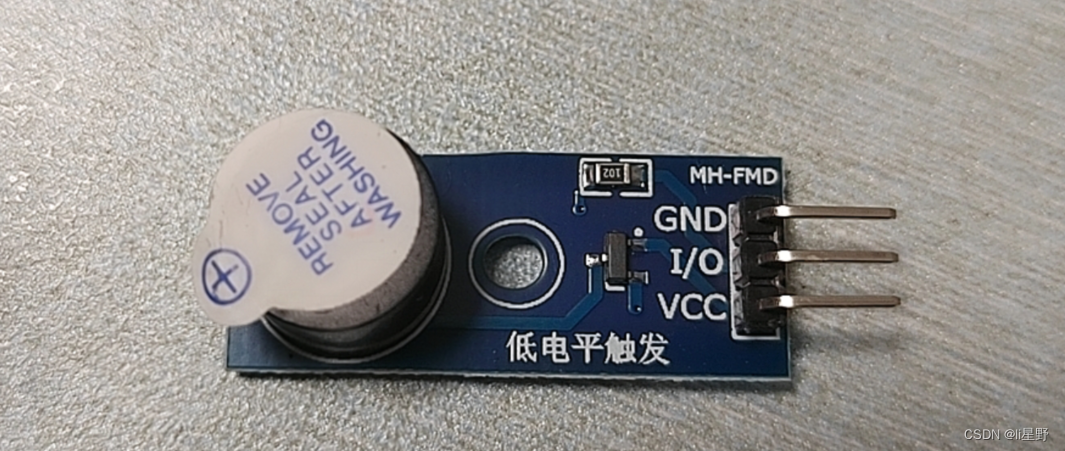

    这里是一个接好三极管的蜂鸣器,因为STM32输出的引脚电流不能驱动蜂鸣器。

二、原理说明

1、确定可以使用的引脚
在这里插入图片描述

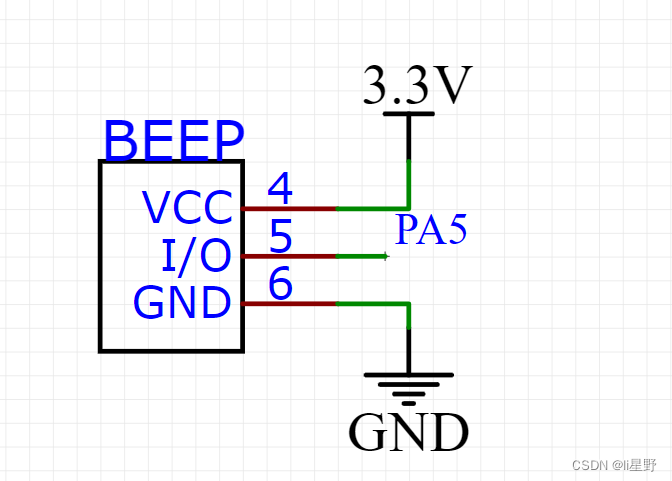

2、蜂鸣器外围设备连接

在这里插入图片描述

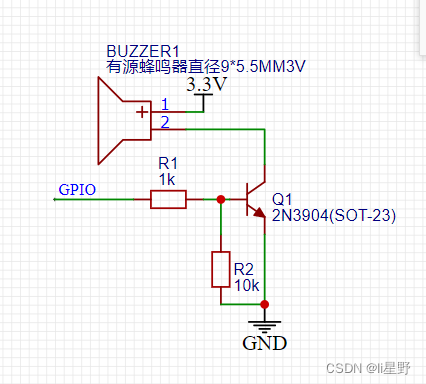

单片机引脚是无法直接驱动大概率器件的需要加三极管放大电流,10K电阻是防止单片机驱动是蜂鸣器受到干扰。

兄弟们使用立创记得随时保存!!!!!

当GPIO输出低电平时蜂鸣器响,高电平时不响。

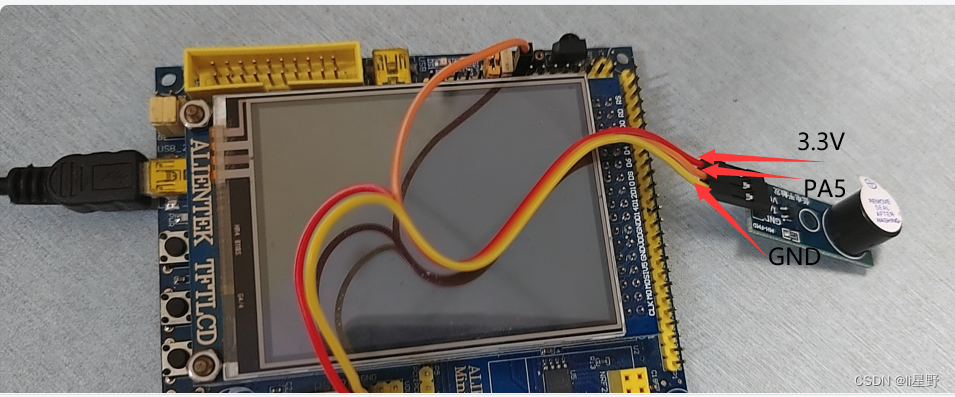

三、实物连接

在这里插入图片描述

在这里插入图片描述

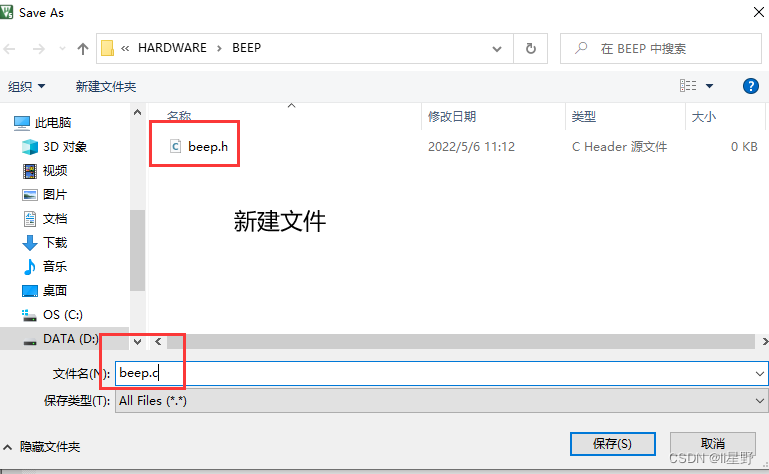

四、代码实现

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

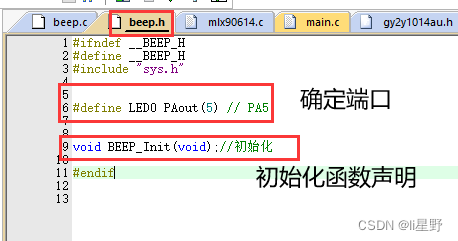

  • .h文件
#ifndef __BEEP_H
#define __BEEP_H
#include "sys.h"


#define BEEP PAout(5)	// PA5  =1:不响;=0:响


void BEEP_Init(void);//初始化

#endif

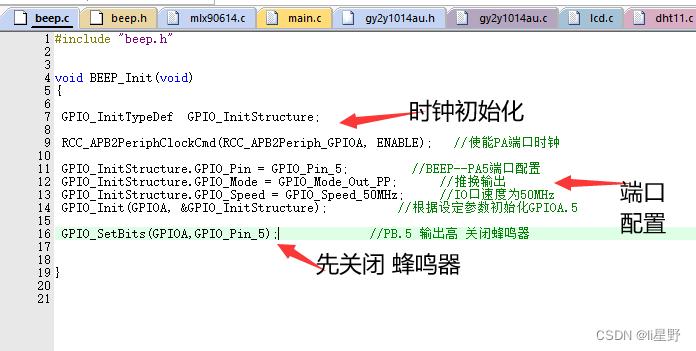

  • .c文件
#include "beep.h"


void BEEP_Init(void)
{

 GPIO_InitTypeDef  GPIO_InitStructure;

 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);	 //使能PA端口时钟

 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;				 //BEEP--PA5端口配置
 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; 		 //推挽输出
 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;		 //IO口速度为50MHz
 GPIO_Init(GPIOA, &GPIO_InitStructure);					 //根据设定参数初始化GPIOA.5

 GPIO_SetBits(GPIOA,GPIO_Pin_5);						 //PB.5 输出高 关闭蜂鸣器


}

主函数:

#include "sys.h"
#include "delay.h"
#include "led.h"
#include "beep.h"

 int main(void)
 {
	delay_init();
	LED_Init();
	BEEP_Init();
	while(1)
	{
		LED0=0;
		BEEP=0;
		delay_ms(300);
		LED0=1;
		BEEP=1;
		delay_ms(300);
	}
 }

主函数里面添加了LED灯的实验,记得添加修改文件,不需要删除掉!
