I2C（Inter-Integrated Circuit）协议是一种用于同步、半双工、串行总线（由SCL时钟线、SDA线组成）上的协议。规定了总线空闲状态、起始条件、停止条件、数据有效性、字节格式、响应Ack信号、从设备地址选择、数据方向。有主从机之分，主机master就是产生时钟的一方，并且起始信号和停止信号由主机发送。

协议说明（之前有博客介绍I2C协议）

总线空闲时钟：SCL、SDA均为高电平，此时主从设备都不控制总线（主从设备的SDA和SCL引脚为输入或者开漏输出），由外部上拉电阻将总线拉高。（I2C的开漏输出是总线的关键）

起始条件：SCL在高电平的时候，SDA出现下降沿，如下图：
在这里插入图片描述

停止信号：SCL在高电平的时候，SDA出现上升沿，如下图：
在这里插入图片描述
 数据有效性：什么时候读取数据（SDA）有效，在SCL为高电平的时候，读数据有效，什么时候写数据（改变SDA），在SCL为低电平时，写数据有效。

在这里插入图片描述

字节格式：发送到SDA线上的每个字节必须为8位，首先传输的是字节的高八位（MSB） .

响应（ACK）：为确保发送数据被对方可靠的接收，接收方必须发出ACK信号表示已成功接收数据。这个ACK信号就是接收方在接收完一个字节数据后，SCL的第一个下降沿处拉低SDA。发送方如何接受这个ACK信号？在发送完一个字节数据之后，SCL的第一个高电平处读取SDA线（SDA引脚处于输入状态不会使SDA拉低），如果读出为低，则表示对方成功接收到数据，在发送方读完ACK后，接收方需要释放SDA，即在SCL的第二个下降沿处将SDA设置为开漏输出，释放SDA总线。

从设备地址选择和数据方向：I2C是根据设备地址进行寻址的，在发送完一个起始信号之后，紧接着发送一个字节，有7位和10位地址之分，一般用7位地址，最后一位表示数据传输方向，组成一个字节，0表示写方向，1表示读方向。

模拟IO设置

#ifndef __BSP_I2C_GPIO_H
#define __BSP_I2C_GPIO_H

#include "stm32f10x.h"

#define EEPROM_I2C_SDA_PORT		GPIOB
#define EEPROM_I2C_SDA_PIN		GPIO_Pin_7
#define EEPROM_I2C_SDA_CLK		RCC_APB2Periph_GPIOB
#define EEPROM_I2C_SCL_PORT		GPIOB
#define EEPROM_I2C_SCL_PIN		GPIO_Pin_6
#define EEPROM_I2C_SCL_CLK		RCC_APB2Periph_GPIOB

#define EEPROM_I2Cx			I2C1
#define EEPROM_I2Cx_CLK		RCC_APB1Periph_I2C1
#define EEPROM_I2C_WR				0xFE
#define EEPROM_I2C_RD				0x01
#define STM32_OWN_ADDRESS		0x0A
#define EEPROM_ADDRESS			0xA0

#define I2C_SDA_HIGH()		GPIO_SetBits(EEPROM_I2C_SDA_PORT,EEPROM_I2C_SDA_PIN);
#define I2C_SDA_LOW()		  GPIO_ResetBits(EEPROM_I2C_SDA_PORT,EEPROM_I2C_SDA_PIN);
#define I2C_SCL_HIGH()		GPIO_SetBits(EEPROM_I2C_SCL_PORT,EEPROM_I2C_SCL_PIN);
#define I2C_SCL_LOW()		  GPIO_ResetBits(EEPROM_I2C_SCL_PORT,EEPROM_I2C_SCL_PIN);
#define I2C_SDA_READ()		GPIO_ReadInputDataBit(EEPROM_I2C_SDA_PORT,EEPROM_I2C_SDA_PIN)

void I2C_Ack(void);
uint8_t I2C_CheckDevice(void);
void I2C_GPIO_Config(void);
void I2C_NAck(void);
void I2C_NAck(void);
void I2C_SendByte(uint8_t data);
uint8_t I2C_ReadByte(void);
void I2C_Start(void);
void I2C_Stop(void);
uint8_t I2C_WaitAck(void);

#endif

GPIO配置开漏输出

void I2C_GPIO_Config(void)
{
	GPIO_InitTypeDef GPIO_InitStruct;
	RCC_APB2PeriphClockCmd(EEPROM_I2C_SDA_CLK|EEPROM_I2C_SCL_CLK,ENABLE);

	GPIO_InitStruct.GPIO_Mode	=	GPIO_Mode_Out_OD;
	GPIO_InitStruct.GPIO_Pin	=	EEPROM_I2C_SDA_PIN;
	GPIO_InitStruct.GPIO_Speed	=	GPIO_Speed_50MHz;
	GPIO_Init(EEPROM_I2C_SDA_PORT,&GPIO_InitStruct);

	GPIO_InitStruct.GPIO_Mode	=	GPIO_Mode_Out_OD;
	GPIO_InitStruct.GPIO_Pin	=	EEPROM_I2C_SCL_PIN;
	GPIO_InitStruct.GPIO_Speed	=	GPIO_Speed_50MHz;
	GPIO_Init(EEPROM_I2C_SCL_PORT,&GPIO_InitStruct);

	I2C_SCL_HIGH();
    I2C_SDA_HIGH();    //总线空闲
}

延时函数（随便，我这是软件延时，不准确，只要不超出400kbit/s即可，I2C最大速率3.4Mbit/s，一般都只支持快速模式）

static void I2C_Delay(void)
{
	uint16_t i;
	for(i=0;i<10;i++);

}

 起始信号

void I2C_Start(void)
{
	I2C_SDA_HIGH();
	I2C_SCL_HIGH();
	I2C_Delay();
	I2C_SDA_LOW();
	I2C_Delay();
	I2C_SCL_LOW();		//一般低电平结束表示一个时钟周期
	I2C_Delay();
}

停止信号

void I2C_Stop(void)
{
	I2C_SDA_LOW();
	I2C_SCL_HIGH();
	I2C_Delay();
	I2C_SDA_HIGH();

}

应答信号

void I2C_Ack(void)
{
	I2C_SDA_LOW();
	I2C_Delay();
	I2C_SCL_HIGH();
	I2C_Delay();
	I2C_SCL_LOW();
	I2C_Delay();
	I2C_SDA_HIGH();	 //前面提到的，应答之后需要释放SDA总线

}

非应答信号（这就不需要释放总线）

void I2C_NAck(void)
{
	I2C_SDA_HIGH();
	I2C_Delay();
	I2C_SCL_HIGH();
	I2C_Delay();
	I2C_SCL_LOW();
	I2C_Delay();
}

等待应答信号

uint8_t I2C_WaitAck(void)
{
	uint8_t r;
	I2C_SDA_HIGH();		//等待应答，主机需要释放SDA总线，由从机产生应答
	I2C_Delay();
	I2C_SCL_HIGH();
	I2C_Delay();
	if(I2C_SDA_READ())
	{
		r=1;
	}
	else
	{
		r=0;
	}
	I2C_SCL_LOW();
	I2C_Delay();
	return r;
}

读取字节函数

uint8_t I2C_ReadByte(void)
{
	uint8_t i=0;
	uint8_t value=0;
	for(i=0;i<8;i++)
	{
		value<<=1;
		I2C_SCL_HIGH();
		I2C_Delay();
		if(I2C_SDA_READ())
		{
			value++;
		}
		I2C_SCL_LOW();
		I2C_Delay();
	}
	return value;
}

写入字节函数

void I2C_SendByte(uint8_t data)
{
	uint8_t i = 0;
	for(i=0;i<8;i++)
	{
		if(data&0x80)
		{
			I2C_SDA_HIGH();
		}
		else
		{
			I2C_SDA_LOW();
		}
		I2C_Delay();
		I2C_SCL_HIGH();
		I2C_Delay();
		I2C_SCL_LOW();
		if(i==7)
		{
			I2C_SDA_HIGH();		//数据发送完，释放SDA总线

		}
		data<<=1;
		I2C_Delay();
	}

}

写到这里，可以先进行测试，直接发送设备地址，看EEPROM是否有应答产生，能否进行后续更为复杂的读写测试

uint8_t I2C_CheckDevice(void)
{
	uint8_t Ack ;

	I2C_GPIO_Config();
	I2C_Start();
	I2C_SendByte(EEPROM_ADDRESS&EEPROM_I2C_WR);
	Ack	=	I2C_WaitAck();
	I2C_Stop();
	return Ack;

}

读取任意字节函数

uint8_t I2C_BufferRead(uint8_t *pBuffer,uint8_t addr,uint16_t numToRead)
{
	uint16_t i;
	I2C_Start();                                   //起始信号
	I2C_SendByte(EEPROM_ADDRESS&EEPROM_I2C_WR);   //发送设备地址
	if(I2C_WaitAck())                            //等待应答
	{
		I2C_Stop();
		return 0;
	}
	I2C_SendByte(addr);                            //发送要读取的内存地址
	if(I2C_WaitAck())                            //等待应答
	{
		I2C_Stop();
		return 0;
	}
	I2C_Start();                        //起始信号
	I2C_SendByte(EEPROM_ADDRESS|EEPROM_I2C_RD);        //设备地址
	if(I2C_WaitAck())
	{
		I2C_Stop();
		return 0;
	}
	for(i=0;i<numToRead;i++)            //读取数据
	{
		pBuffer[i] = I2C_ReadByte();

		if(i!=(numToRead-1))        //最后一个字节要发送非应答信号
		{
			I2C_Ack();
		}
		else
		{
			I2C_NAck();
		}
	}
	I2C_Stop();
	return 1;

}

页写入函数

uint8_t I2C_PageWrite(uint8_t *pBuffer,uint8_t addr,uint16_t numToWrite)
{
	uint16_t i;
	//I2C_Stop();
	I2C_Start();
	I2C_SendByte(EEPROM_ADDRESS&EEPROM_I2C_WR);
	if(I2C_WaitAck())
	{
		I2C_Stop();
		return 0;
	}
	I2C_SendByte(addr);
	if(I2C_WaitAck())
	{
	  I2C_Stop();
		return 0;
	}
   while(numToWrite--)
	 {
		I2C_SendByte(*pBuffer);
		if(I2C_WaitAck())
		{
			I2C_Stop();
			return 0;
		}
		pBuffer++;
	 }
	I2C_Stop();

	return 1;
}

 任意字节读取函数

uint8_t I2C_BufferWrite(uint8_t *pBuffer,uint8_t addr,uint16_t numToWrite)
{
	uint16_t count,numPage,numSingle,usAddr;
	usAddr = addr%8;
	count = 8-usAddr;
	numPage	= numToWrite/8;
	numSingle=numToWrite%8;
	if(usAddr==0)
	{
		if(numPage==0)
		{
			I2C_PageWrite(pBuffer,addr,numToWrite);
			Delay(0xFFFF);
		}
		else
		{
			while(numPage--)
			{
				I2C_PageWrite(pBuffer,addr,8);
				Delay(0xFFFF);
				pBuffer+=8;
				addr+=8;
			}
			if(numSingle!=0)
			{
			I2C_PageWrite(pBuffer,addr,numSingle);
			Delay(0xFFFF);
			}
		}

	}
	else
	{
		if(numPage==0)
		{
			if(numSingle>count)
			{
			I2C_PageWrite(pBuffer,addr,count);
			Delay(0xFFFF);
			pBuffer+=count;
			addr+=count;
			I2C_PageWrite(pBuffer,addr,(numSingle-count));
			Delay(0xFFFF);
			}
			else
			{
				I2C_PageWrite(pBuffer,addr,numSingle);
				Delay(0xFFFF);
			}
		}
		else
		{
			numToWrite -= count;
			numPage=numToWrite/8;
			numSingle=numToWrite%8;
			I2C_PageWrite(pBuffer,addr,count);
			Delay(0xFFFF);
		  pBuffer+=count;
			addr+=count;
			while(numPage--)
			{
				I2C_PageWrite(pBuffer,addr,8);
				Delay(0xFFFF);
				pBuffer+=8;
				addr+=8;
			}
			if(numSingle!=0)
			{
					I2C_PageWrite(pBuffer,addr,numSingle);
					Delay(0xFFFF);
			}
		}

	}
	return 1;
}

参考野火的STM32例程，这里把页写入和任意字节写入归为一个函数

uint8_t I2C_Write(uint8_t *pBuffer,uint8_t addr,uint16_t numToWrite)
{
	uint16_t i,m;
	uint16_t usAddr;
	usAddr = addr;
	for(i=0;i<numToWrite;i++)
	{
		if((i==0)||((usAddr%8)==0))        //每当是第一个字节或者新的一页，要重新发起始信号
		{
			I2C_Stop();            //停止信号，内部时序
			for(m=0;m<1000;m++)    //用于超时处理
			{
				I2C_Start();        //起始信号
				I2C_SendByte(EEPROM_ADDRESS&EEPROM_I2C_WR);    //设备地址
				if(I2C_WaitAck() == 0)        //应答则跳出循环
				{
					break;
				}

			}
			if(m==1000)        //无应答，跳出函数
			{
				I2C_Stop();
				return 0;
			}
			I2C_SendByte(usAddr);        //要写入的内存地址
			if(I2C_WaitAck()!=0)
			{
				I2C_Stop();
				return 0;
			}
		}
		I2C_SendByte(pBuffer[i]);        //写入数据
		  if(I2C_WaitAck()!=0)
			{
				I2C_Stop();
				return 0;
			}
			usAddr++;                    //地址递增
	}
	I2C_Stop();
	return 1;
}

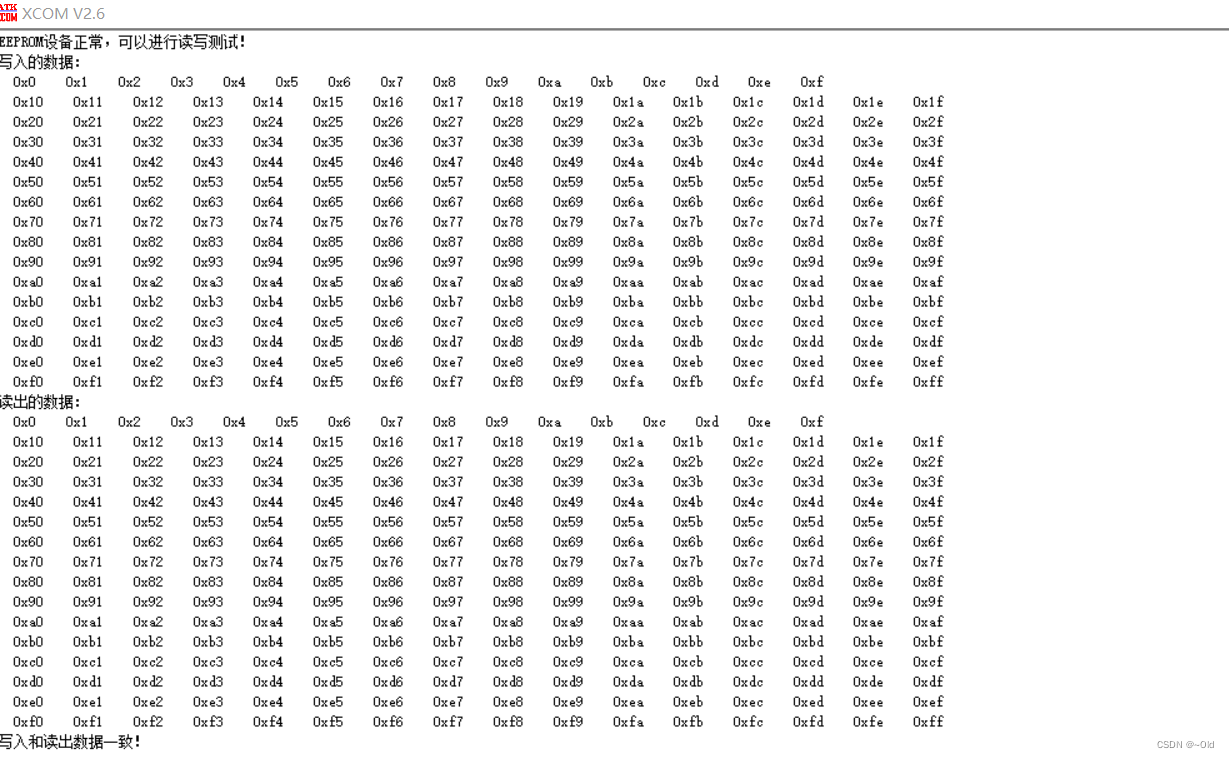

效果如下：
