行波天线

什么是行波天线

用一句通俗的话说就是“波”在天线上以行波方式传播
的天线。行波天线分两类：1、电流行波天线；2、场行波天线

一、 电流行波天线

指天线上的电流以行波形式传播的天线。

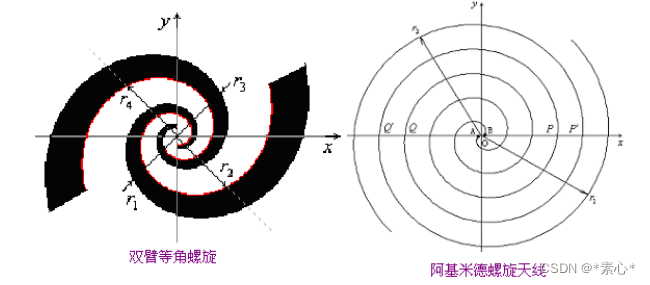

如长线行波天线、“V”形天线，菱形天线等，以及为近似电流行波传播的偶极子加载天线，等角螺旋天线，平面阿基米德天线等。这类天线
一般是宽频带天线。

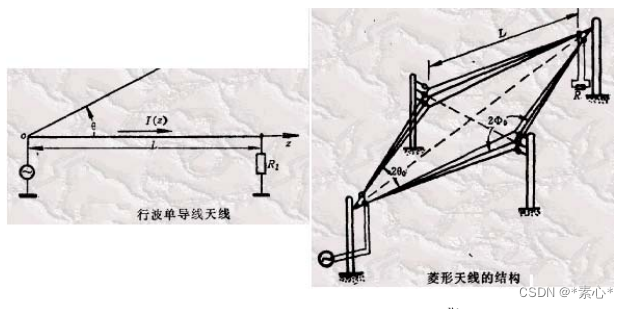

（a)行波单导线天线 （b）菱形天线
在这里插入图片描述

二、场行波天线

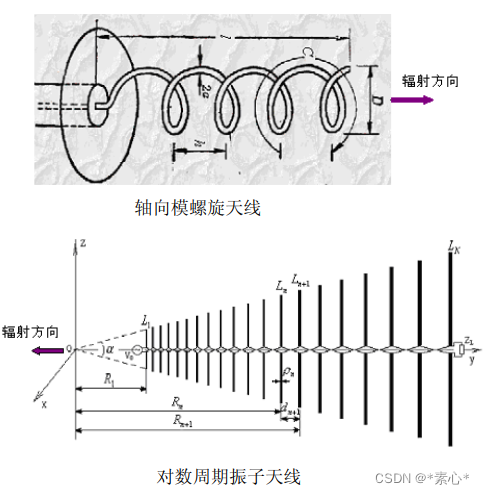

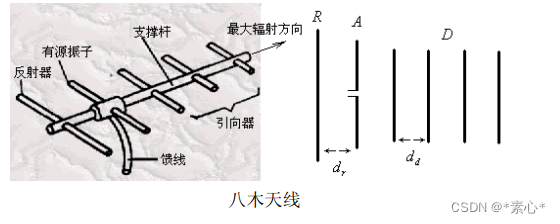

指天线上的电磁场以行波形式传播的天线。如八木天线，轴向模圆柱螺旋天线，对数周期振子天线等

在这里插入图片描述
在这里插入图片描述
参考文献：
天线原理与设计.王建
