1.实验目的
熟悉并掌握离散系统的差分方程表示法
加深对冲激响应和卷积分析方法的理解
2.实验内容
编程求解下面两个系统的单位冲激响应和阶跃响应,并绘制其图形。要求用filter,conv,impz三种函数完成
(1)y[n]+0.75y[n-1]+0.125y[n-2]=x[n]+x[n-1]
(2)y[n]=0.25{x[n-1]+x[n-2]+x[n-3]+x[n-4]}
(1)号系统

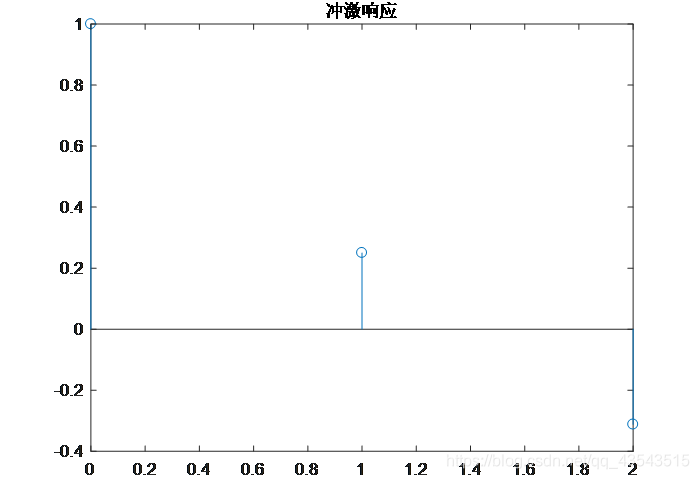

用filter实现单位冲激响应和阶跃响应:
脚本程序:
N=input('N=');
n=0:N-1;
x1=[1,zeros(1,N-1)];
x2=ones(1,N);
d=input('输入的系数(共N个)');
p=input('输入x的系数(共N个)');
y1=filter(p,d,x1)
figure(1)
stem(n,y1);
title('冲激响应');
y2=filter(p,d,x2)
figure(2)
stem(n,y2);
title('阶跃响应');
输入:
N=3
输入y的系数(共N个)[1,0.75,0.125]
输入x的系数(共N个)[1,1,0]
结果:
y1 =
1.0000 0.2500 -0.3125
y2 =
1.0000 1.2500 0.9375
用conv实现单位冲激响应和阶跃响应

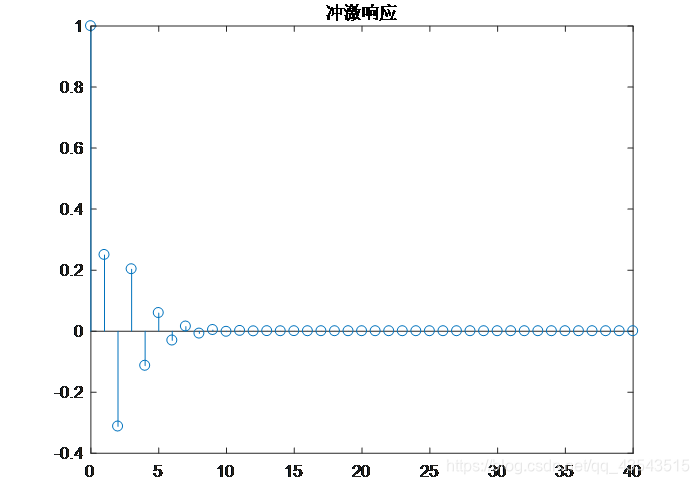

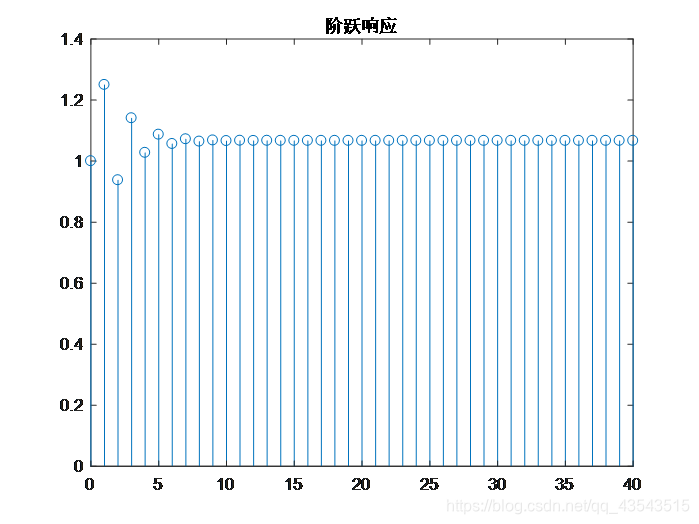

用impz实现单位冲激响应和阶跃响应
脚本程序:
d=input('输入y的系数(与y的系数个数保持一致)');
p=input('输入x的系数(与x的系数个数保持一致)');
[y1,m]=impz(p,d,41)
figure(1)
stem(n,y1);
title('冲激响应');
[y2,m]=stepz(p,d,41)
figure(2)
stem(n,y2);
title('阶跃响应');
输入:
输入y的系数(与y的系数个数保持一致)[1,0.75,0.125]
输入x的系数(与x的系数个数保持一致)[1,1,0]
结果:
(2)号系统

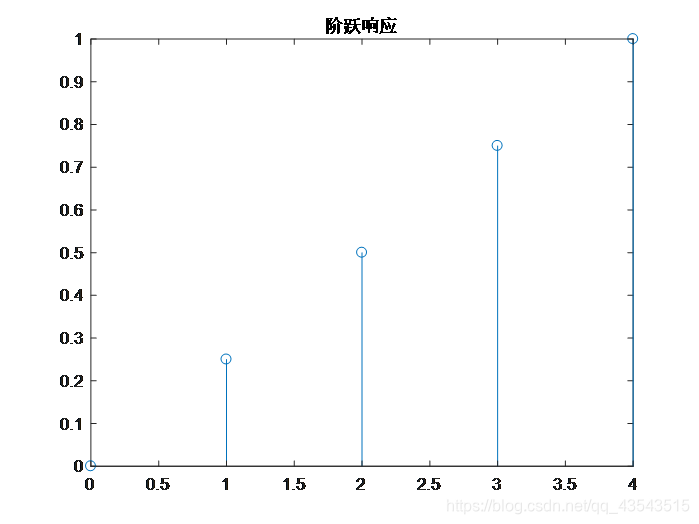

用filter实现单位冲激响应和阶跃响应:
脚本程序:
(同(1)的filter的程序)
输入:
N=5
输入y的系数(共N个)[1,0,0,0,0]
输入x的系数(共N个)[0,0.25,0.25,0.25,0.25]
结果:
y1 =
0 0.2500 0.2500 0.2500 0.2500
y2 =
0 0.2500 0.5000 0.7500 1.0000

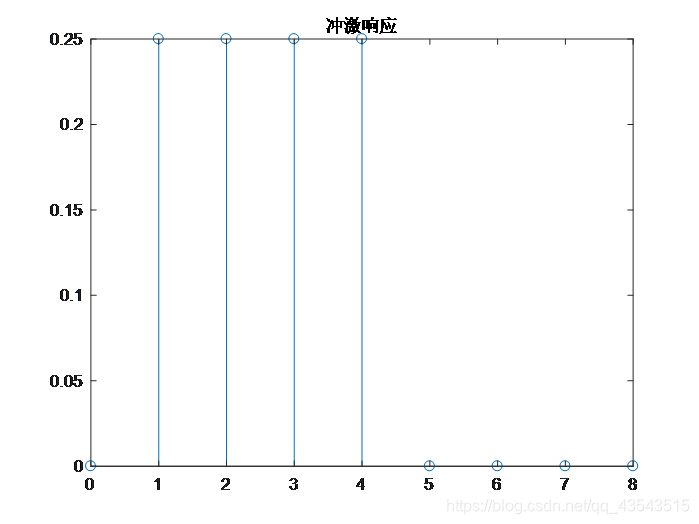

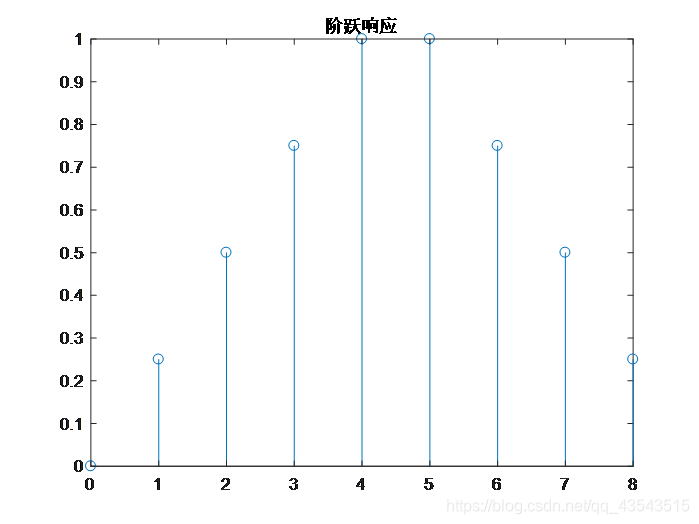

用conv实现单位冲激响应和阶跃响应
脚本程序:
N=input('N=');
n=0:2*(N-1);
x1=[1,zeros(1,N-1)];
x2=ones(1,N);
p=input('ÊäÈëxµÄϵÊý(¹²N¸ö)');
y1=conv(x1,p)
figure(1)
stem(n,y1);
title('³å¼¤ÏìÓ¦');
y2=conv(x2,p)
figure(2)
stem(n,y2);
title('½×Ô¾ÏìÓ¦');
输入:
N=5
输入x的系数(共N个)[0,0.25,0.25,0.25,0.25]
结果:

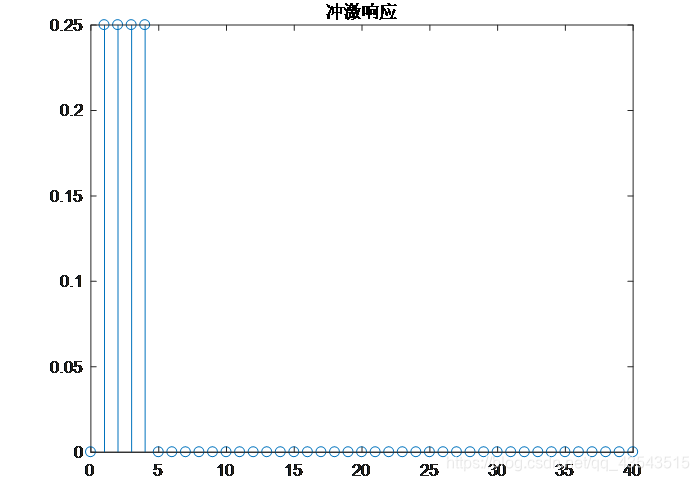

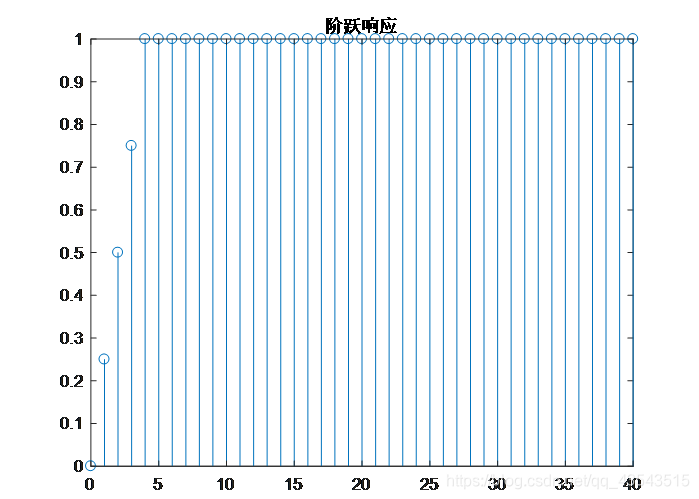

用impz实现单位冲激响应和阶跃响应
脚本程序:
(同(1)的impz的程序)
输入:
输入y的系数(与y的系数个数保持一致)[1,0,0,0,0]
输入x的系数(与x的系数个数保持一致)[0,0.25,0.25,0.25,0.25]
结果:
