数电7、脉冲波形的产生和整形

脉冲波形的产生和整形

10.1 概述
一、获取矩形脉冲的方法

1. 脉冲波形发生电路
2. 脉冲波形整形电路
   二、描述矩形脉冲特性的主要参数

脉冲波形的产生和整形

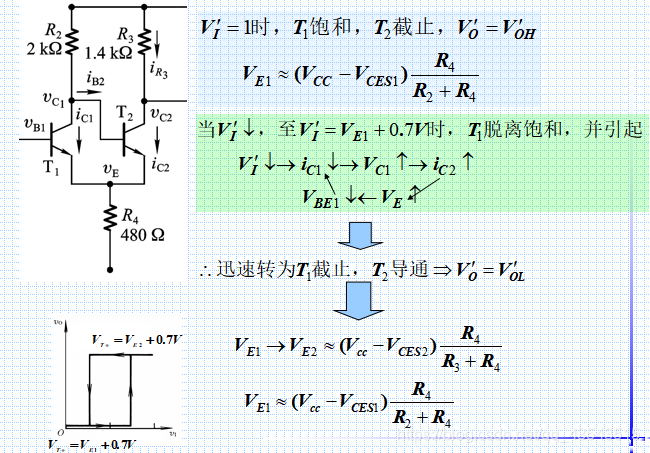

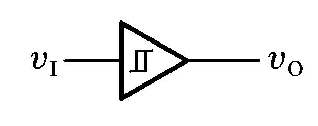

10.2 施密特触发器（常用的一类脉冲整形电路）

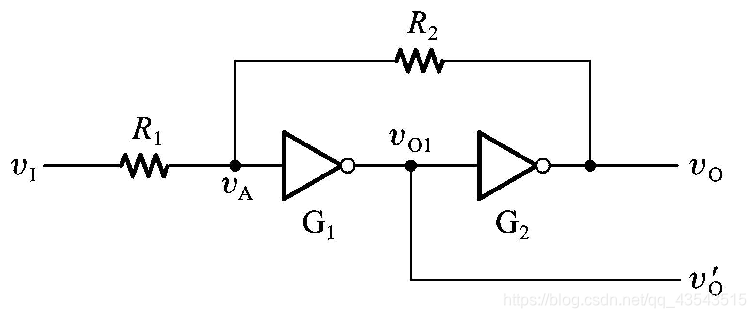

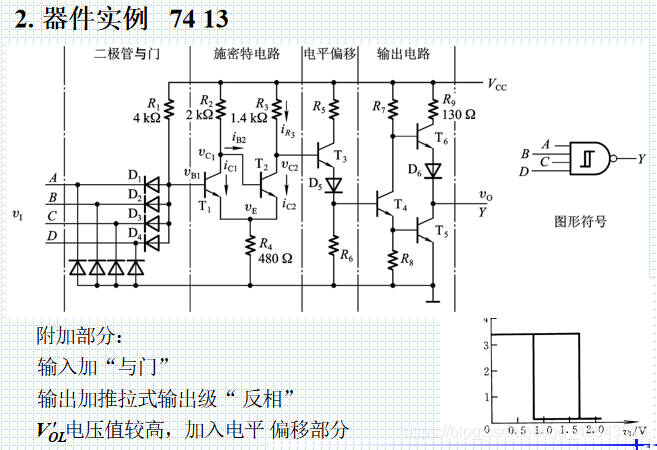

10.2.1 用门电路组成的施密特触发器

施密特触发器的主要特点：

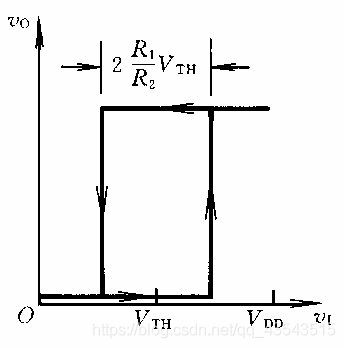

输入信号在上升和下降过程中，电路状态转换的输入电平不同
电路状态转换时有正反馈过程，使输出波形边沿变陡

10.2.3 施密特触发器的应用

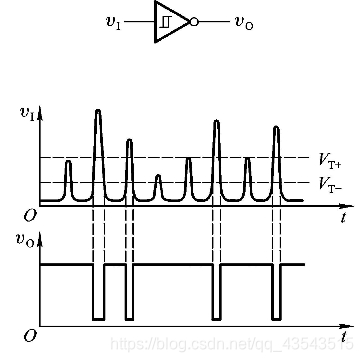

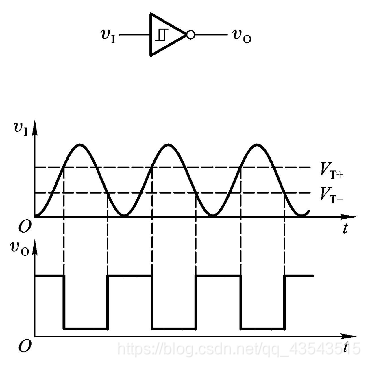

一、用于波形变换 二、用于鉴幅

10.2.3 施密特触发器的应用
三、用于脉冲整形

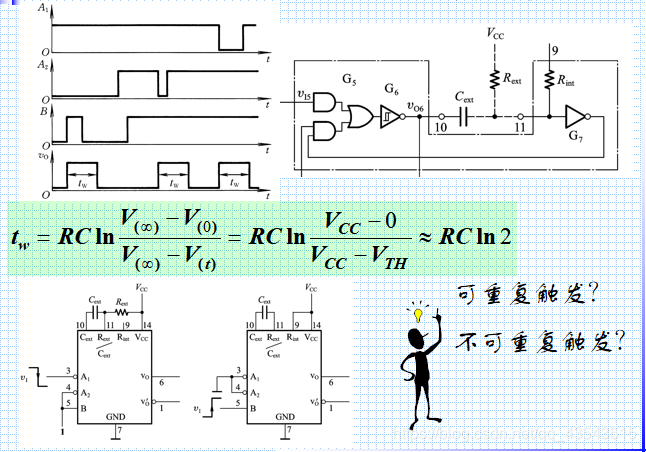

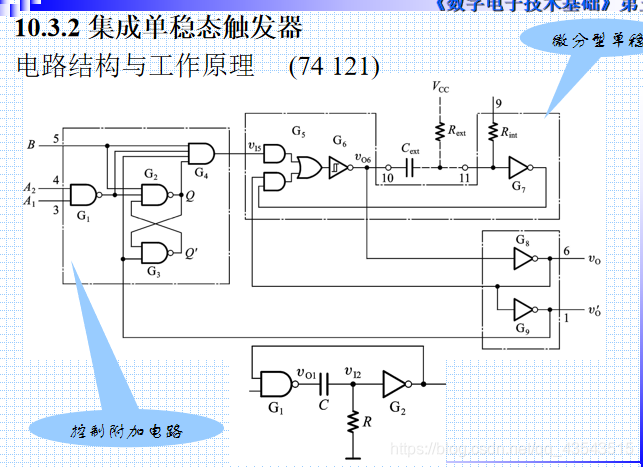

10.3 单稳态触发器
特点：
①有一个稳态和一个暂稳态。
②在外界触发信号作用下，能从稳态→暂稳态，维持一段时间后自动返回稳态。
③暂稳态维持的时间长短取决于电路内部参数。
10.3.1 用门电路组成的单稳态触发器

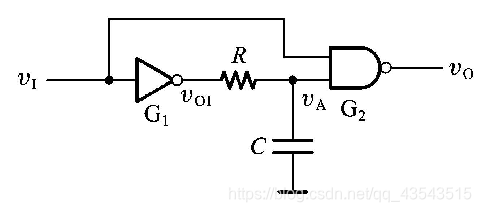

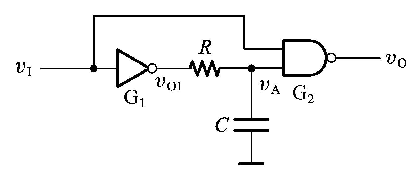

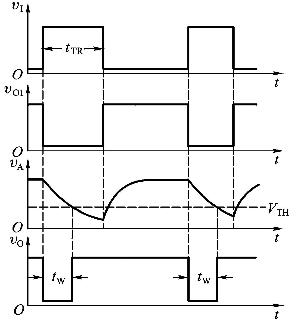

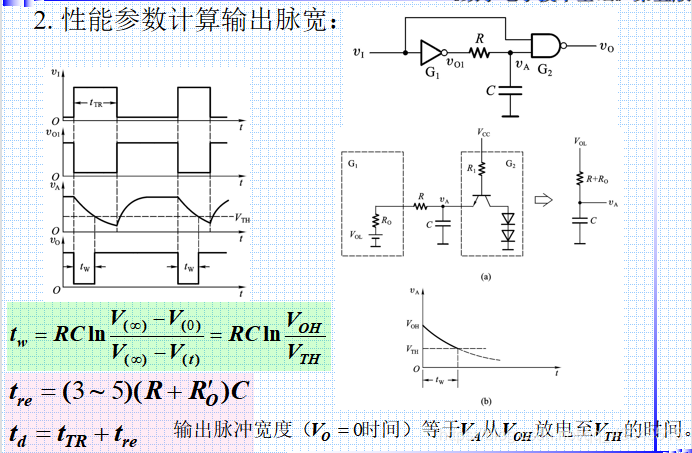

一、积分型
G1和G2为TTL门
1、原理分析






2. 性能参数计算输出脉宽：
