振荡器

振荡器是一种用来产生交流信号的电路。振荡器主要是由放大电路，选频电路，正反馈电路组成。
振荡器正常工作要两个条件。
1.相位条件要求电路的反馈为正反馈。
2.幅度条件指振荡器稳定工作后，要求电路的放大倍数A与反馈电路的衰减系数1/F相等。
一.RC移相式振荡器
RC移相式振荡器分为超前移相式RC振荡器和滞后移相式RC振荡器。

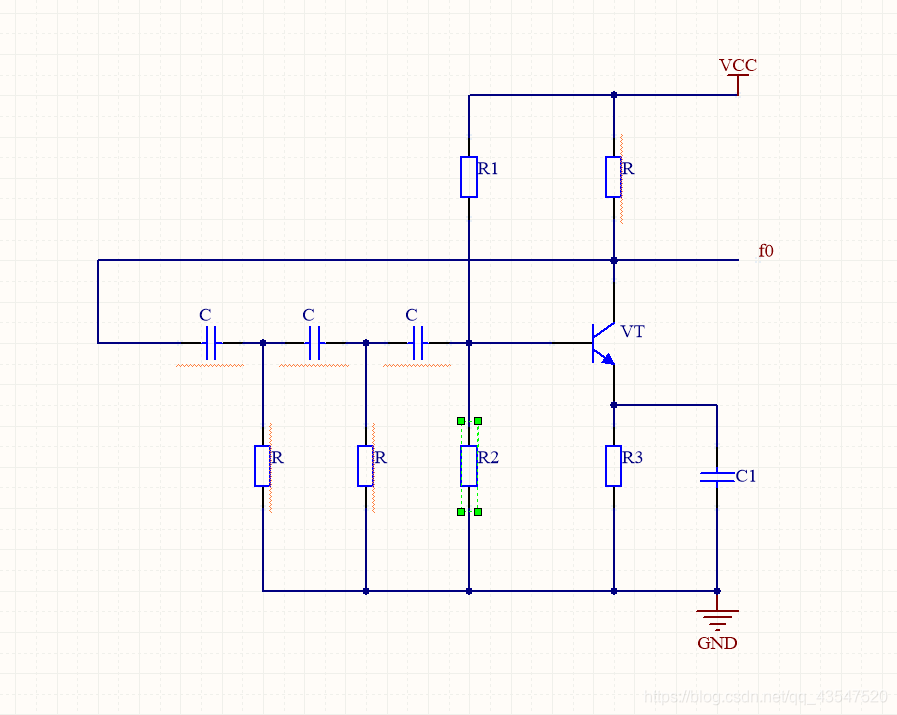

1.超前移相式RC振荡器
电路中三组相同的RC元件组成三节超前移相电路，每一组RC元件对于频率为f0的的信号进行60°超前移相。三极管基极输入相位为0°的信号，经过反相从集电极输出180°的信号，该信号经过三组RC电路移相180°反馈到基极，不断进行放大，反馈，直到放大倍数A下降到与衰减系数1/F相等，VT输出稳定的f0信号。对于其他信号虽然也有不断放大，反馈，但是不是正反馈电路，每一次反馈不但不能增强信号，反而减弱了信号，最后消失。

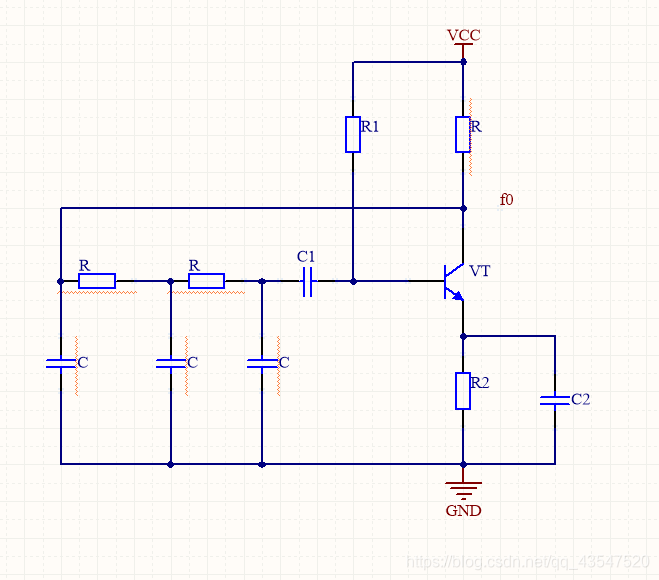

2.滞后移相式RC振荡器
电路中三组相同的RC元件组成三节电路，每一组RC元件对于频率为f0的的信号进行-60°滞后移相。三极管基极输入相位为0°的信号，经过反相从集电极输出-80°的信号。该信号经过三组RC电路滞后-180°反馈到基极，不断进行放大，反馈，直到放大倍数A下降到与衰减系数1/F相等，VT输出稳定的f0信号。对于其他信号虽然也有不断放大，反馈，但是不是正反馈电路，每一次反馈不但不能增强信号，反而减弱了信号，最后消失。
