思路:将三个波段的图像通过栅格计算器相加变为单波段的图像。
问题:TIFF显示

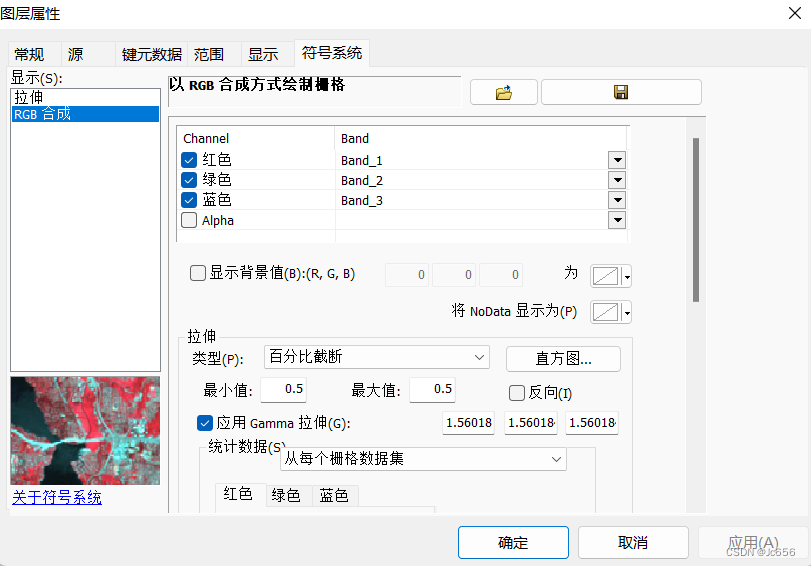

通过ENVI软件导出的tif格式加载进Arcgis中会变为RGB显示的三波段栅格图。此时,无法通过图层的【符号系统】进行离散颜色的显示或者是分类颜色。

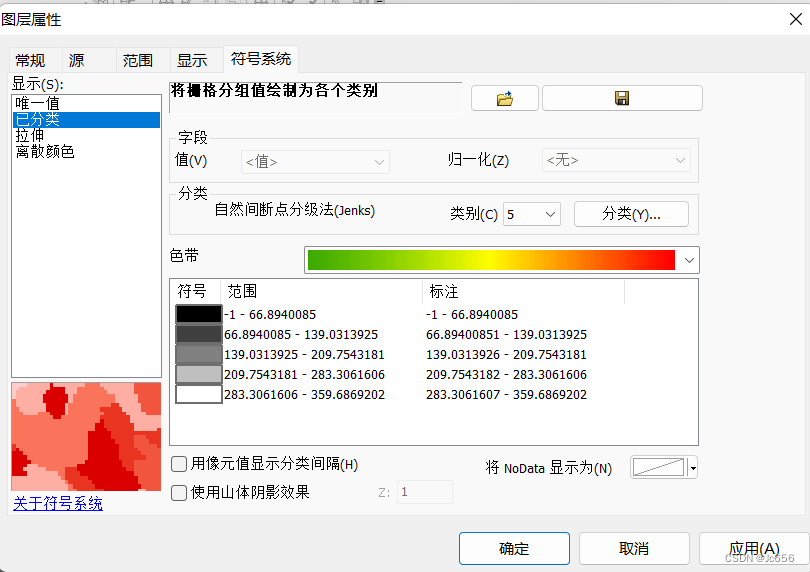

下面是正常的单波段的栅格数据可以进行的【符号系统】显示
转换:将三个波段分别导入再进行计算
通过文件夹连接到这个数据【tif】所在的文件夹下,点击图像前面的【小+号】展开三个波段并分别进行拖入,就会发现以三副栅格图像呈现出来。

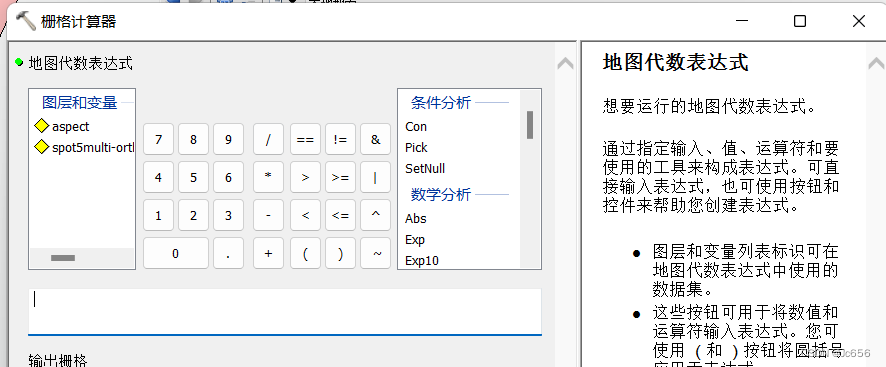

最后通过栅格计算器,将三个图像进行相加计算,就会变为单波段的栅格图像,便可以使用【符号系统】进行【离散颜色显示】或者是【分类颜色显示】。
原理:颜色的RGB显示具有唯一性
因为每一个单独的色彩都对应一个具体且唯一的RGB三个波段相搭配的数值,因此将三个数值进行相加的值也具有与颜色一一对应的关系,由此可以采用此种方式进行显示。
扩展:重分类
因为经过计算的单波段栅格数据数值与原波段不符,因此可以采用重分类的方法进行数值的变换。
