广义表存储结构图的绘制

最近看到广义表存储结构图绘制这一节，自以为课本上的例子看懂了，但是一上手画就出错，网上基本搜不到比较详细的解答，就自己试着去思考，总算是会了，先记录下来，免得后面又忘了。

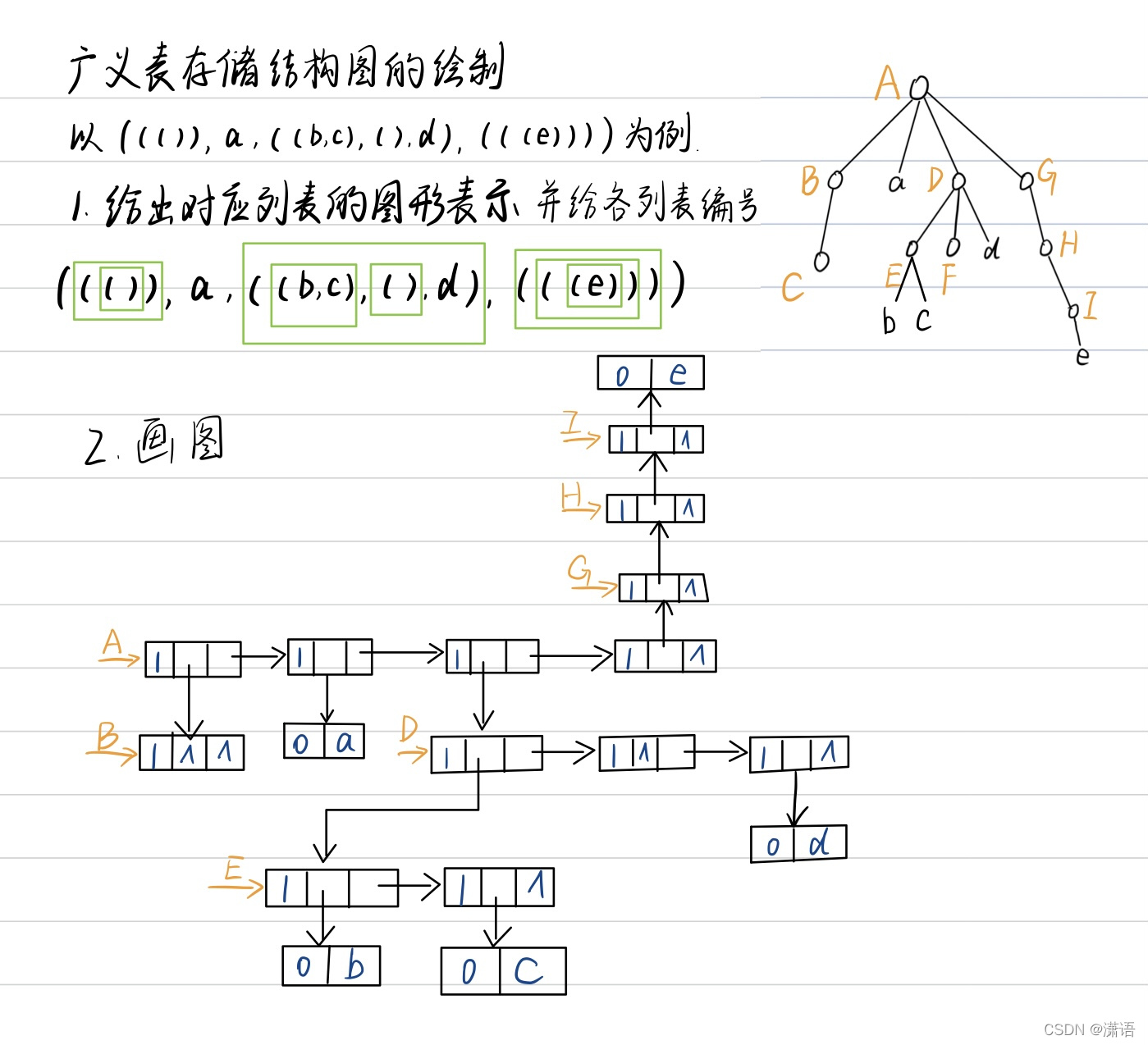

先上结果：

说明如下

广义表里面一旦包含多个子表就会有很多括号，往往看的人无比痛苦，很容易搞错，于是先把大体层次框出来，分清楚每个括号的对应关系，便于后续过程。

画图形表示时，根据课本，列表用圆形表示，原子用方形（这里懒得画就省略了），画出相应的对应关系。

为什么要给表编号：课本上为了讲解表中元素亦可能是表，给出的例子就是编了号的，因为但是一般习题中直接给一个广义表，不编号。本人在多次尝试中，发现对于我来说只有经过编号这一步我才画的对，不然根本画不出来，所以就加了这一步。编不编号都行。

绘图要点：

1. 广义表有两种节点，表结点和原子节点。

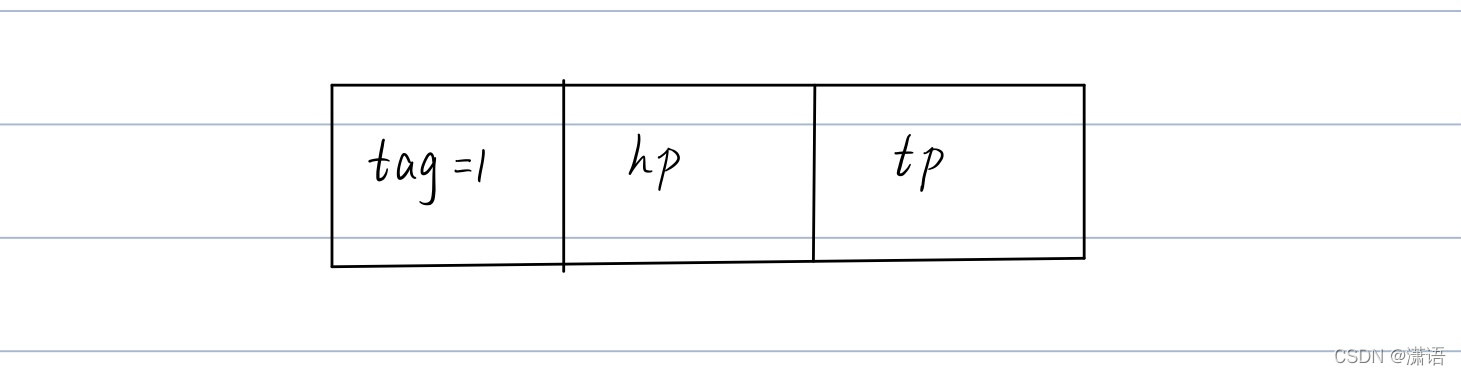

表结点

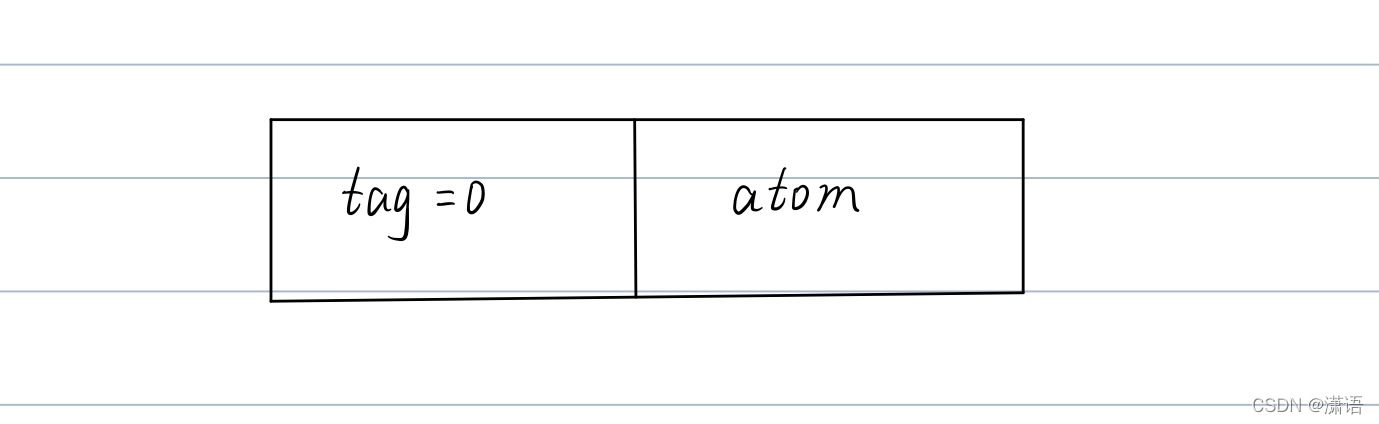

原子节点

2. 除了空表的表头指针为空外，对任何非空列表，其表头指针均指向一个表结点，且该结点中的hp域指示列表表头(或为原子节点，或为表结点)，tp域指向列表表尾(表尾为空则指针为空，否则必为表结点)

我的绘图过程：

1. 从根节点开始，tp域连接本节点的分支，有几个就画几个，最后一个的tp域置为空指针
2. 遍历根节点各子节点，若是子表，则重复1，否则直接绘制相应原子节点
3. 对于仅含有一个空表为元素的表，将其hp域置为空指针
4. 直到所有节点都画完

以上描述为了通顺有点刻板，真实操作步骤是：先把根节点对应的那一层画出来，有几个分支就画几个，然后对于所有非叶节点的子表(有大写字母的)，在保证他们都各有一层的前提下进行绘制，最后画出原子节点，擦掉标注的指针即可。

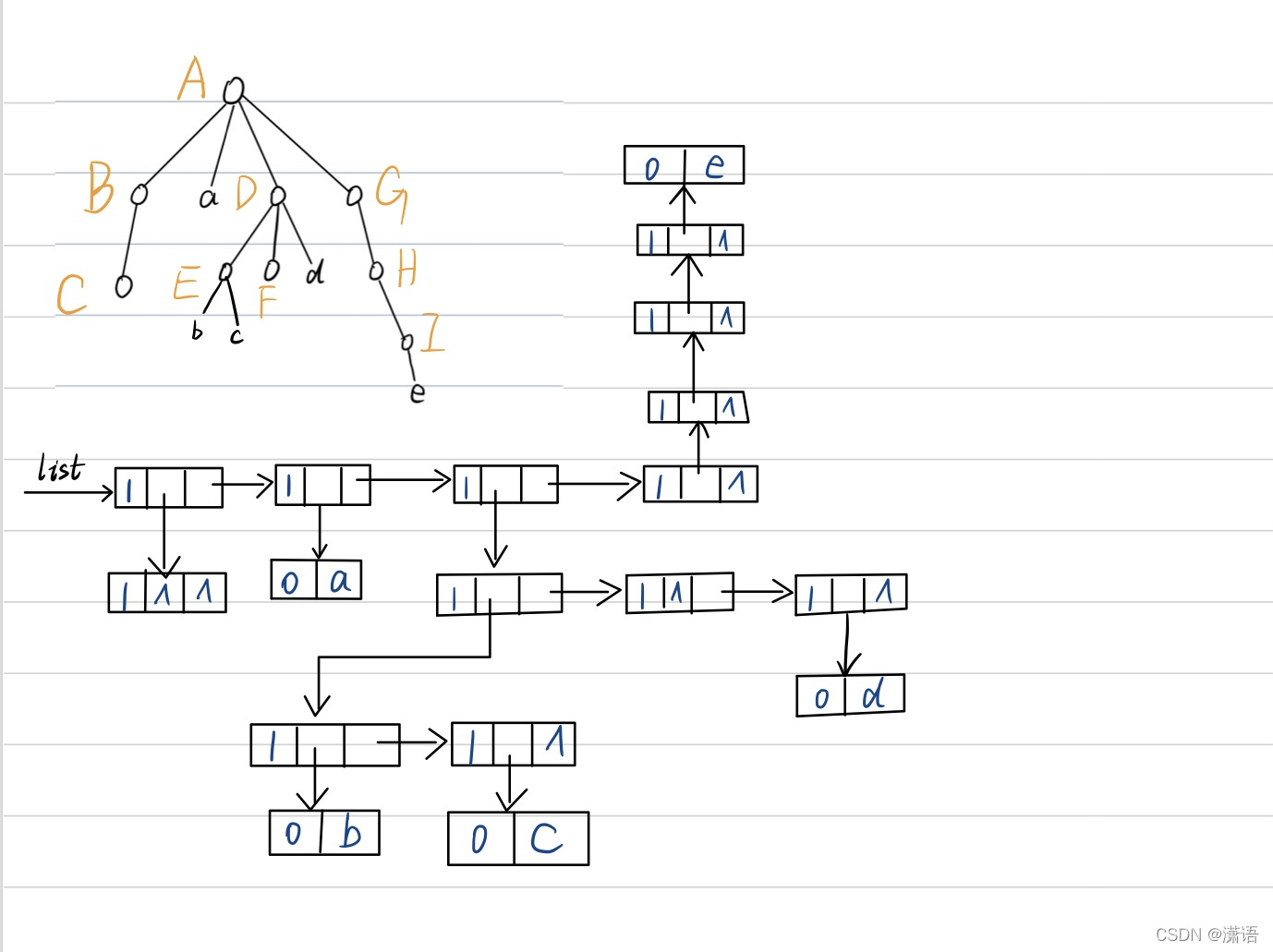

最终结果如下：

感觉画这个图最困难的就是在多层括号时确定在图中到底有几层，看了很久才得到的这个办法，不知道是否正确，反正做了四个题都没错，就这样吧，帖子太难写了。
