DVB-S 相关知识点第一章--卫星电视简介

目录

前言

系列文章

卫星电视标准：

 卫星电视特点

卫星电视系统组成：

卫星电视信号传输过程：

卫星电视节目来源

卫星信号传输图

卫星天线系统简介

卫星天线组成：

卫星天线种类：

卫星天线系统组成简介

系统组成图

 抛物面天线：

 馈源：

高频头(LNB)

使用高频头的缘由

高频头作用

---

前言

        介绍DVBS 卫星电视搜索节目中所使用的知识点，包括卫星电视系统组成，卫星电视信号传输，卫星天线系统组成说明，天线种类，C波段跟Ku波段知识，高频头原理，本振，本振与中频计算关系，极化方式，22K开关，Tonebusrt，DiSEqC,Motor,Unicable技术原理，SatCR原理全面介绍。

系列文章

第一章 卫星电视简介

第二章 卫星锁频参数介绍

第三章 卫星接收外围设备技术介绍

卫星电视标准：

1.DVB-S

2.DVB-S2

3.ABS-S

其中DVB-S2兼容DVB-S,DVB-S调制方式只有单一的QPSK,DVBS-S2调制方式有8QPSK，16QPSK等。

 卫星电视特点

1.参数设置较多，数据量大。
2.需要对外部设备进行控制。
3.信号接入分配模式多样，相关技术相比DVBT/DVBC复杂。

卫星电视系统组成：

1.地面信号发射站。

2.同步卫星。

3.卫星天线。

4.卫星接收机。

卫星电视信号传输过程：

        卫星电视传输是在卫星通信的基础上发展起来的，在地球赤道上空35800km处上装载转发器跟接收天线的同步卫星向地面转发广播电视信号，用户使用卫星天线（锅）将卫星信号由高频头进行信号放大跟降频处理，通过同轴电缆连接卫星接收机，把信号反馈到卫星接收机进行音视频解码输出到终端。

卫星电视节目来源

        由地面信号发射站（上行站）把电视节目通过上行信道送往赤道上空的卫星。卫星把上行信号变成下行频率信号，发送到地球上的下行地面接收站。

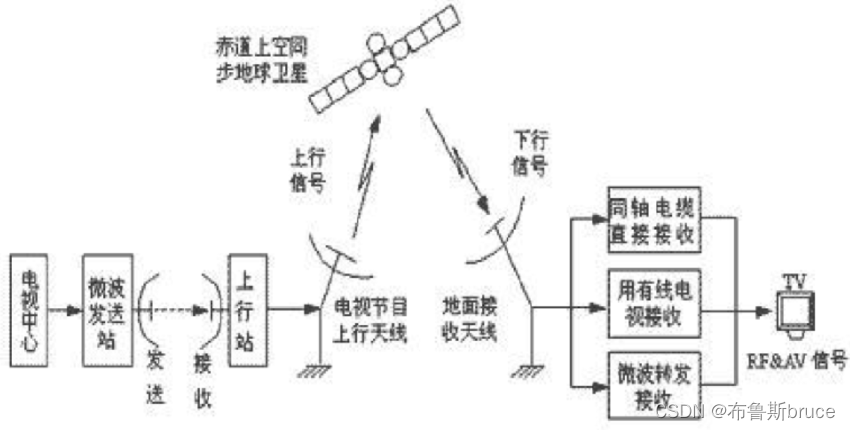

卫星信号传输图

卫星天线系统简介

卫星天线组成：

         由抛物线面天线，馈源，高频头组成。卫星天线也就是我们常说的锅。一般来说，天线口径越大，节目信号越强，接收质量越高。但考虑到成本，安装等因素，对用户来说天线口径越小越好。

卫星天线种类：

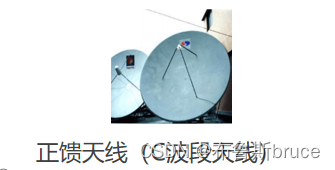

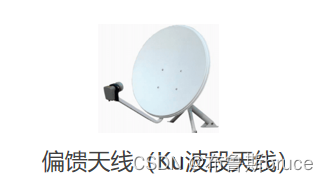

        可分为正馈（聚焦）跟偏馈（偏焦）两种。正馈就是大锅，接收C波段节目；偏馈也叫小锅，接收Ku波段节目，偏馈天线外形呈椭圆型，表面弧度较浅，仰角比正馈仰角低。

卫星天线系统组成简介

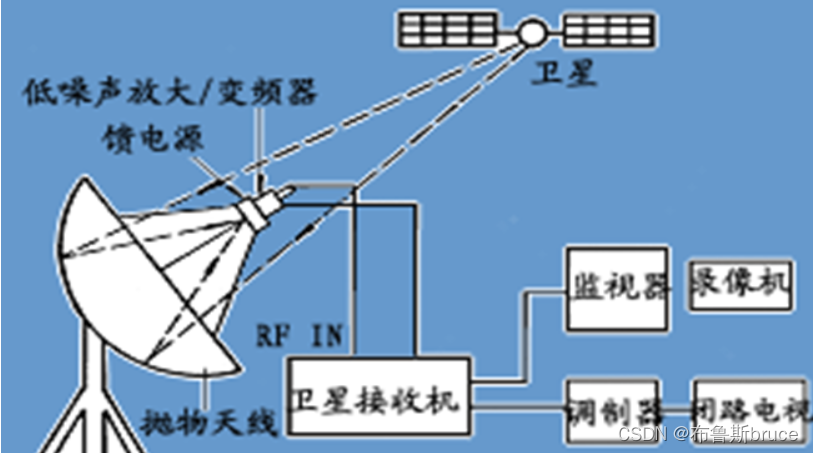

系统组成图

 抛物面天线：

        由抛物面反射器跟位于焦点的照射器（馈源）组成。通过抛物面的反射器聚焦把卫星信号集中到高频头。


馈源：

        高增益聚集天线的初级辐射器，是在抛物面天线的焦点处设置的一个收集卫星信号的喇叭，也称纹波喇叭。为抛物面天线提供有效照射，对经反射面反射而来的电磁波进行处理，使其极化方向一致，并进行阻抗变换，使馈源中由圆波导传播的电磁波变换成高频头中矩形波导传播的电磁波。简单来说主要功能两点，一是收集天线接收的电磁波信号，转换成信号电压供给高频头；二是对接收的电磁波进行极化。

高频头(LNB)

       低噪声下变频器，功能是将馈源传送的卫星信号经过放大跟降频，把Ku或C波段信号变成卫星接收机可接收的中频信号，经同轴电缆传送给卫星接收机。

使用高频头的缘由

        由于卫星信号在抵达卫星天线（锅）前已相当微弱及同轴电缆传输的频率越高损耗就越大，所以需要高频头LNB来做改善（低噪放大）。

高频头作用

1.先将卫星高频信号放大至数十万倍后利用高频头本地振荡电路将高频信号转变成卫星接收机可接收的中频（950~2150MHz）信号，以利于同轴电缆的传输跟卫星接收机的解调和工作。
2.高频头中带有一个监测器的波导，用于选择极化方式。
3.对于有双本振的LNB,通过22KHz的交换电压来选择高本本振还是低本振。
