电阻笔记汇总

电阻

一、电阻理论基础

电阻，相对于电容、电感要简单很多。

1、电阻的定义

导体对电流的阻碍作用就叫该导体的电阻。电阻（Resistance，通常用“R”表示）是一个物理量，在物理学中表示导体对电流阻碍作用的大小。导体的电阻越大，表示导体对电流的阻碍作用越大。不同的导体，电阻一般不同，电阻是导体本身的一种性质。导体的电阻通常用字母R表示，电阻的单位是欧姆，简称欧，符号位Ω。

2、欧姆定理

$$R=\frac{U}{I}$$

I：流过导体的电流，单位为安培（A）

U：导体两端的电压，单位为伏特（V）

R：导体的电阻值，单位为欧姆（Ω）

3、电阻决定式

$$R=\frac{\rho \cdot l}{S}$$

ρ：物质的电阻率，单位为[Ω · cm]

l：物质的长度，单位为[cm]

S：物质的横截面积，单位为[cm²]

R：该物质的电阻，单位[Ω]

影响因素：

1. 长度：当材料的横截面积相同时，导体的长度越长，电阻越大。

2. 横截面积：当材料的长度相同时，导体的横截面积越小，电阻越大。

3. 材料：当长度和横截面积相同时，不同材料的导电电阻不同。

4. 温度：对大多数导体来说，温度越高，电阻越大，如金属等。对少数导体来说，温度越高，电阻越小，如碳。

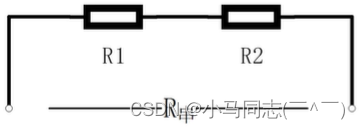

4、电阻的串并联

$$R_{串}=R_1+R_2$$

$$\frac{1}{R_{并}}=\frac{1}{R_1}+\frac{1}{R_2}$$

$$R_{并}=\frac{R_1\times R_2}{R_1+R_2}$$

5、电阻的功率

功率，指物体在单位时间内做功多少，是用于描述做功快慢的物理量，用字母P来表示。

$$P=\frac{W}{t}$$

电阻器在电路中作为纯耗能元件，将其电能转换为热能，这个热量被电阻吸收并最终耗散至环境中。固定阻值的电阻，其实际工作功率取决于其两端的电压或电流：

$$P=UI=\frac{U^2}{R}=I^2\times R$$

电阻器作为一个实体物质，其所能承受的热量是有限的；超过其限度，阻值会发生较大的变化，甚至变为开路。

6、温度对电阻的影响

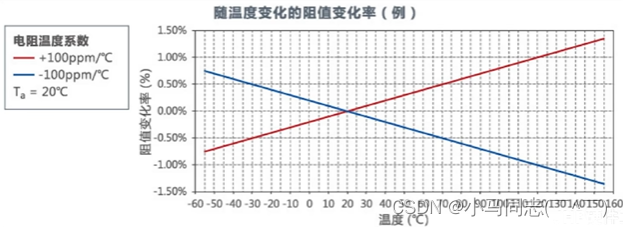

电阻温度系数TCR：

电阻温度系数（temperature coefficient of resistance简称TCR）表示电阻当温度改变1摄氏度时，电阻值的相对变化，单位为ppm/℃，ppm（part per million）百万分之几。

$$温度系数TCR=\frac{\frac{R-R_a}{R_a}}{(T-T_a)}\times 1000000$$

例：100ppm/℃电阻温度系数的贴片电阻器，从基准温度20℃到100℃时的阻值变化率是？

$$\frac{R-R_a}{R_a}=TCR\times (T-T_a)=100\times 10^{-6}\times (100-20)=0.8\%$$

二、电阻选型

1、安装方式

贴片

1. 体积小、重量轻、易保存及运输

2. 贴片电阻易焊接、分解拆卸

3. 稳定性强

直插

1. 体积大、承受电流大、可靠性高

2. 焊接稳固，不易脱落

2、电阻值

电阻阻值是离散的，并不是所有阻值的电阻都生产，要根据需求进行选择，常用电阻阻值表如下：

5%精度-E24

1.0	5.6	33	160	820	3.9k	20k	100k	510k	2.7M
1.1	6.2	36	180	910	4.3k	22k	110k	560k	3M
1.2	6.8	39	200	1k	4.7k	24k	120k	620k	3.3M
1.3	7.5	43	220	1.1k	5.1k	27k	130k	680k	3.6M
1.5	8.2	47	240	1.2k	5.6k	30k	150k	750k	3.9M
1.6	9.1	51	270	1.3k	6.2k	33k	160k	820k	4.3M
1.8	10	56	300	1.5k	6.6k	36k	180k	910k	4.7M
2.0	11	62	330	1.6k	7.5k	39k	200k	1M	5.1M
2.2	12	68	360	1.8k	8.2k	43k	220k	1.1M	5.6M
2.4	13	75	390	2k	9.1k	47k	240k	1.2M	6.2M
2.7	15	82	430	2.2k	10k	51k	270k	1.3M	6.8M
3.0	16	91	470	2.4k	11k	56k	300k	1.5M	7.5M
3.3	18	100	510	2.7k	12k	62k	330k	1.6M	8.2M
3.6	20	110	560	3k	13k	68k	360k	1.8M	9.1M
3.9	22	120	620	3.2k	15k	75k	390k	2M	10M
4.3	24	130	680	3.3k	16k	82k	430k	2.2M	15M
4.7	27	150	750	3.6k	18k	91k	470k	2.4M	22M
5.1	30

1%精度-E96

10	33	100	332	1k	3.32k	10.5k	34k	107k	357k
10.2	33.2	102	340	1.02k	3.4k	10.7k	34.8k	110k	360k
10.5	34	105	348	1.05k	3.48k	11k	35.7k	113k	365k
10.7	34.8	107	350	1.07k	3.57k	11.3k	36k	115k	374k
11	35.7	110	357	1.1k	3.6k	11.5k	36.5k	118k	383k
11.3	36	113	360	1.13k	3.65k	11.8k	37.4k	120k	390k
11.5	36.5	115	365	1.15k	3.74k	12k	38.3k	121k	392k
11.8	37.4	118	374	1.18k	3.83k	12.1k	39k	124k	402k
12	38.3	120	383	1.2k	3.9k	12.4k	39.2k	127k	412k
12.1	39	121	390	1.21k	3.92k	12.7k	40.2k	130k	422k
12.4	39.2	124	392	1.24k	4.02k	13k	41.2k	133k	430k
12.7	40.2	127	402	1.27k	4.12k	13.3k	42.2k	137k	432k
13	41.2	130	412	1.3k	4.22k	13.7k	43k	140k	442k
13.3	42.2	133	422	1.33k	4.32k	14k	43.2k	143k	453k
13.7	43	137	430	1.37k	4.42k	14.3k	44.2k	147k	464k
14	43.2	140	432	1.4k	4.53k	14.7k	45.3k	150k	470k
14.3	44.2	143	442	1.43k	4.64k	15k	46.4k	154k	475k
14.7	45.3	147	453	1.47k	4.7k	15.4k	47k	158k	487k
15	46.4	150	464	1.5k	4.75k	15.8k	47.5k	160k	499k
15.4	47	154	470	1.54k	4.87k	16k	48.7k	162k	511k
15.8	47.5	158	475	1.58k	4.99k	16.2k	49.9k	165k	523k
16	48.7	160	487	1.6k	5.1k	16.5k	51k	169k	536k
19.1	57.6	191	565	1.91k	6.04k	20k	60.4k	205k	634k
19.6	59	196	578	1.96k	6.19k	20.5k	61.9k	210k	649k
20	60.4	200	590	2k	6.2k	21k	62k	215k	665k
20.5	61.9	205	604	2.05k	6.34k	21.5k	63.4k	220k	680k
21	62	210	619	2.1k	6.49k	22k	64.9k	221k	681k
21.5	63.4	215	620	2.15k	6.65k	22.1k	66.5k	226k	698k
22	64.9	220	634	2.2k	6.8k	22.6k	68k	232k	715k
22.1	66.5	221	649	2.21k	6.81k	23.2k	68.1k	237k	732k
22.6	68	226	665	2.26k	6.98k	23.7k	69.8k	240k	750k
23.2	68.1	232	680	2.32k	7.15k	24k	71.5k	243k	768k
23.7	69.8	237	681	2.37k	7.32k	24.3k	73.2k	249k	787k
24	71.5	240	698	2.4k	7.5k	24.9k	75k	255k	806k
24.3	73.2	243	715	2.43k	7.68k	25.5k	76.8k	261k	820k
24.7	75	249	732	2.49k	7.87k	26.1k	78.7k	267k	825k
24.9	75.5	255	750	2.55k	8.06k	26.7k	80.6k	270k	845k
25.5	76.8	261	768	2.61k	8.2k	27k	82k	274k	866k
26.1	78.7	267	787	2.67k	8.25k	27.4k	82.5k	280k	887k
26.7	80.6	270	806	2.7k	8.45k	28k	84.5k	287k	909k
27	82	274	820	2.74k	8.66k	28.7k	86.6k	294k	910k
27.4	82.5	280	825	2.8k	8.8k	29.4k	88.7k	300k	931k
28	84.5	287	845	2.87k	8.87k	30k	90.9k	301k	953k
28.7	86.6	294	866	2.94k	9.09k	30.1k	91k	309k	976k
29.4	88.7	300	887	3k	9.1k	30.9k	93.1k	316k	1.0M
30	90.9	301	909	3.01k	9.31k	31.6k	95.3k	324k	1.5M
30.1	91	309	910	3.09k	9.53k	32.4k	97.6k	330k	2.2M
30.9	93.1	316	931	3.16k	9.76k	33k	100k	332k
31.6	95.3	324	953	3.24k	10k	33.2k	102k	340k
32.4	97.6	330	976	3.3k	10.2k	33.6k	105k	348k

电阻标准由IEC（国际电工委员会）指定，标准文件为IEC60063和EN60115-2。电子元器件厂商为了便于元件规格的管理和选用，同时也为了使电阻的规格不至于太多，采用了统一的标准组成了元件的数值。
电阻的标称阻值分为E6、E12、E24、E48、E96、E192六大系列，分别使用于允许偏差为±20%、±10%、±5%、±2%、±1%、±0.5%的电阻器。其中以E24和E96两个系列为最常用。
“E”表示“指数间距”（Exponential Spacing），它表明了电阻阻值是由公式计算出来的。

$$R=(\sqrt[n]{10}{)}^m$$

n：E24，E96等标准中的数值24和96.
m：取值范围为0~n-1

例：E96电阻值分布

$R=(\sqrt[n]{10}{)}^m$	$\times 10^0$	$\times 10^1$	$\times 10^2$	$\times 10^3$	$\times 10^4$	$\times 10^5$	$\times 10^6$	$\times 10^7$
$(\sqrt[96]{10}{)}^0=1.00$	$1\Omega$	$10\Omega$	$100\Omega$	$1k\Omega$	$10k\Omega$	$100k\Omega$	$1M\Omega$	$10M\Omega$
$(\sqrt[96]{10}{)}^1=1.02$	$1.02\Omega$	$10.2\Omega$	$102\Omega$	$1.02k\Omega$	$10.2k\Omega$	$102k\Omega$	$1.02M\Omega$
$(\sqrt[96]{10}{)}^2=1.05$	$1.05\Omega$	$10.5\Omega$	$105\Omega$	$1.05k\Omega$	$10.5k\Omega$	$105k\Omega$	$1.05M\Omega$
…
$(\sqrt[96]{10}{)}^{9}5=9.76$	$9.76\Omega$	$97.6\Omega$	$976\Omega$	$9.76k\Omega$	$97.6k\Omega$	$976k\Omega$	$9.76M\Omega$

2.1、电阻的标称

直插电阻的标称

颜色	第一段	第二段	第三段	乘数	误差
黑色	0	0	0	1
棕色	1	1	1	10	±1%
红色	2	2	2	100	±2%
橙色	3	3	3	1k
黄色	4	4	4	10k
绿色	5	5	5	100k	±0.5%
蓝色	6	6	6	1M	±0.25%
紫色	7	7	7	10M	±0.1%
灰色	8	8	8		±0.05%
白色	9	9	9
金色				0.1	±5%
银色				0.01	±10%
无					±20%

贴片电阻的标称

封装0603及以上的电阻在表面都印有丝印。丝印展示出了两层含义：阻值和精度。

2.1.1、带有三位或者四位数字的丝印

三位数字表示5%精度，四位数字表示1%精度。前面几位表示数值，最后一位表示10的几次方。
例1：丝印为“103”，表示$10\times 10^3=10k$，5%精度。
例2：丝印为“1003”，表示$100\times 10^3=100k$，1%精度。

2.1.2、带有字母“R”的丝印

带字母“R”的电阻一般阻值较小，精度多为1%。把R看作是小数点，前边的数字为有效值。
例：丝印为“22R0”，将R看作小数点，前面的22表示有效值，读数为22.0Ω，即精度为22Ω的1%精度电阻。

2.1.3、带有数字和R之外字母的丝印

这种电阻丝印在0603封装中比较常见，精度为1%，与之对应的标准为E96。E96规定：用两位数字加一个字母作为丝印，实际阻值可以通过查表来获取，两位数字表明了电阻数值，字母表明10的几次方，需要查表。
例：丝印为“88A”，从下表知，“88”代表8.06，A代表10的二次方，即阻值：8.06 * 100 = 806.

两位数字查表

十位\个位	0	1	2	3	4	5	6	7	8	9
0		1.00	1.02	1.05	1.07	1.10	1.13	1.15	1.18	1.21
1	1.24	1.27	1.30	1.33	1.37	1.40	1.43	1.47	1.50	1.54
2	1.58	1.62	1.65	1.69	1.74	1.78	1.82	1.87	1.91	1.96
3	2.00	2.05	2.10	2.15	2.21	2.26	2.32	2.37	2.43	2.49
4	2.55	2.61	2.67	2.74	2.80	2.87	2.94	3.01	3.09	3.16
5	3.24	3.32	3.40	3.48	3.57	3.65	3.74	3.83	3.92	4.02
6	4.12	4.22	4.32	4.42	4.53	4.64	4.75	4.87	4.99	5.11
7	5.23	5.36	5.49	5.62	5.76	5.90	6.04	6.19	6.34	6.49
8	6.65	6.81	6.98	7.15	7.32	7.50	7.68	7.87	8.06	8.25
9	8.45	8.66	8.87	9.09	9.31	9.53	9.76

阻值倍数代码

代码	A	B	C	D	E	F	G	H	X	Y	Z
倍数	$10^2$	$10^3$	$10^4$	$10^5$	$10^6$	$10^7$	$10^8$	$10^9$	$10^1$	$10^0$	$10^{-}1$

2.2、电阻值的确定

1. 计算取值。通过对电路的分析计算得出需要的电阻值，如分压电路、反馈电路、取样电路等。

2. 数据手册参考取值。通过阅读数据手册，采取手册提供的参考电路取电阻值。

3. 经验取值。如上下拉电阻、部分限流电阻等。

2.3、电阻的精度

电阻的精度一般用字母表示：L=±0.01%、P=±0.02%、W=±0.05%、B=±0.1%、C=±0.25%、D=±0.5%、F=±1%、G=±2%、H=±3%、J=±5%、K=±10%、M=±20%、N=±30%。
最常用的精度是1%和5%。一般场合使用5%精度。有精度要求的使用1%，比如DCDC、电流采样等。有特殊要求的根据实际情况选择更高的精度。

3、电阻的封装

封装的命名是根据电阻的实际尺寸来的——英寸单位

英制封装体积	公制封装体积	长（L）（mm）	宽（W）（mm）	高（t）（mm）	a（mm）	b（mm）
0201	0603	0.60±0.05	0.30±0.05	0.23±0.05	0.10±0.05	0.15±0.05
0402	1005	1.00±0.10	0.50±0.10	0.30±0.10	0.20±0.10	0.25±0.10
0603	1608	1.60±0.15	0.80±0.15	0.40±0.10	0.30±0.20	0.30±0.20
1206	3216	3.20±0.20	1.60±0.10	0.55±0.10	0.50±0.20	0.50±0.20
1210	3225	3.20±0.20	0.50±0.20	0.55±0.10	0.50±0.20	0.50±0.20
1812	4832	4.50±0.20	3.20±0.20	0.55±0.10	0.50±0.20	0.50±0.20
2010	5025	5.00±0.20	2.50±0.20	0.55±0.10	0.60±0.20	0.60±0.20
2510	6432	6.40±0.20	3.20±0.20	0.55±0.10	0.60±0.20	0.60±0.20

目前一般电子产品主要用0402，0603封装的，要求功率高的用1206，手机或者穿戴设备会用到更小封装，比如01005，0201等。

4、电阻的功率

• 电阻的额定功率主要由封装决定。
• 还跟电阻的工艺（薄膜还是厚膜），品牌，阻值大小等有一定关系。
• 如果上网查功率与封装的关系的话，会有一些网友给出功率与封装关系的表格，那并不一定总是正确的，使用时需要谨慎。

各品牌电阻功率与封装的关系

封装	国巨YAGEO	罗姆RPHM	风华FH	光颉Viking	网上查询	参考建议
R01005	1/32w	1/32w	1/32w	1/32w	1/32w	1/32w
R0201	1/20W	1/20W	1/20W	1/20W	1/20W	1/20W
R0402	1/16W或1/8W	1/16W	1/16W	1/16W	1/16W	1/16W
R0603	1/10W或1/5W	1/10W	1/16W或1/10W	1/10W	1/10W	1/10W
R0805	1/8W或1/4W	1/8W或1/10W(0.5%)	1/8W或1/10W	1/8W	1/8W	1/10W
R1206	1/4W或1/2W	1/4W或1/8W(0.5%)	1/4W或1/8W	1/4W	1/4W	1/8W
R1210	1/2W	1/4W(19.76Ω)或1/3W(10k3.3MΩ)或1/2W(10k~9.76Ω)	1/4W或1/3W	1/3W	1/3W	1/4W
R2512	1W或2W	1W	1W	1W	1W	1W

4.1、电阻功率和温度的关系

一般情况下，温度在70℃以下，电阻的额定功率不受温度高低影响。温度高于70℃时，电阻的额定功率会快速下降，直到减低为0。

5、电阻的额定电压

电阻是有额定耐压值的，不能超过额定耐压值使用。

1. 材质相同（厚膜）的额定电压，各品牌相差不大。
2. 材质不同，额定电压有差别，薄膜要比厚膜低。
3. 封装越大，额定电压升高。

各品牌电阻的额定电压

封装	国巨（厚膜）	罗姆（厚膜）	风华（厚膜）	光颉（厚膜）	光颉（薄膜）	参考建议
R0201	25V	25V	25V		15V	15V
R0402	50V	50V	50V	50V	25V	25V
R0603	75V	50V	50V	75V	50V	50V
R0805	150V	150V	100V	150V	100V	100V
R1206	200V	200V	200V	200V	150V	150V
R1210	200V	200V	200V	200V	150V	150V
R2512	200V	200V	200V	250V	150V	150V

3、零欧姆电阻

1、应用场景

零欧姆电阻又称为跨接电阻器，是一种特殊用途的电阻，0欧姆电阻并非真正的组织为零，零欧姆电阻实际是电阻值很小的电阻。

2、零欧姆电阻的作用

1. 在电路中没有任何功能，只是在PCB上为了调试方便或兼容设计等原因。
2. 可作跳线使用，避免用跳针造成的高频干扰（跳针会成为天线）
3. 在匹配电路参数不确定的时候，以零欧姆代替，实际调试的时候再去确定参数，最后用合适的电阻代替。
4. 零欧姆电阻实际是电阻值很小的电阻，想测某部分电路的耗电流的时候，接零欧姆电阻，接上万用表，这样方便测耗电流，也用于测量大电流。
5. 在布线时，尤其是单面板，如果实在布不过去了，也可以加一个0零欧姆电阻。
6. 在高频信号下，充当电感或电容。用作电感（与外部电路特性有关），主要是解决EMC问题。如地与地，电源和IC Pin之间。
7. 单点接地（指保护接地、工作接地、直流接地在设备上相互分开，各自成为独立系统）。
8. 做电路保护，充当低成本熔丝（USB电路中以零欧姆0603电阻充当USB过流保护）。由于PCB上走线的熔断电流较大，如果发生短路过流等故障时，很难熔断，可能会带来更大的事故。由于零欧姆电阻电流承受能力比较弱（其实零欧姆电阻也是有一定电阻的，只是很小而已），过流时就先将0欧姆电阻熔断了，从而将电路断开，防止更大事故的发生。有时也会用一些阻值为零点几或者几欧姆的小电阻来做保险丝。不过不推荐这样来用，但有些厂商为了节约成本，就用此将就了。
9. 在数字和模拟等混合电路中，往往要求两个地分开，并且单点连接。我们可以用一个零欧姆电阻来连接这两个地，而不是直接连在一起。这样做的好处就是，地线被分成了两个网络，在大面积铺铜等处理时，就会方便得多。附带提示一下，这样的场合，有时也会用电感或者磁珠等来连接。
10. 配置电路，一般产品上不要出现跳线或者拨码开关。有时用户会乱动设置，易引起误会。为了减少维护费用，应用零欧姆电阻代替跳线等焊在板子上。

3、零欧姆电阻的阻值

根据电阻标准文件EN60115-2，零欧姆电阻实际最大阻值为10mΩ，20mΩ，50mΩ可选，实际查询各个厂家，普通零欧姆电阻的阻值最大可达50mΩ。

4、零欧姆电阻的过流能力

不同厂家的零欧姆电阻过流能力并不相同。如果需要能过超大电流的零欧姆电阻，需要找非常规产品，价格较高。

各品牌零欧姆电阻阻值和额定电流

厂家	罗姆ROHM		国巨YAGEO		光颉Viking		参考建议
封装	最大阻值	额定电流	最大阻值	额定电流	最大阻值	额定电流	最大阻值	额定电流
R0201	50mΩ	0.5A	50mΩ	0.5A	50mΩ	1A	50mΩ	0.5A
R0402	50mΩ	1A	50mΩ	1A	50mΩ	1A	50mΩ	1A
R0603	50mΩ	1A	50mΩ	1A	50mΩ	1A	50mΩ	1A
R0805	50mΩ	2A	50mΩ	2A	50mΩ	2A	50mΩ	2A
R1206	50mΩ	2A	50mΩ	2A	50mΩ	2A	50mΩ	2A
R1210	50mΩ	2A	50mΩ	2A	50mΩ	2.5A	50mΩ	2A
R2512	50mΩ	4A	50mΩ	2A	50mΩ	4A	50mΩ	2A
