电阻的基本概念

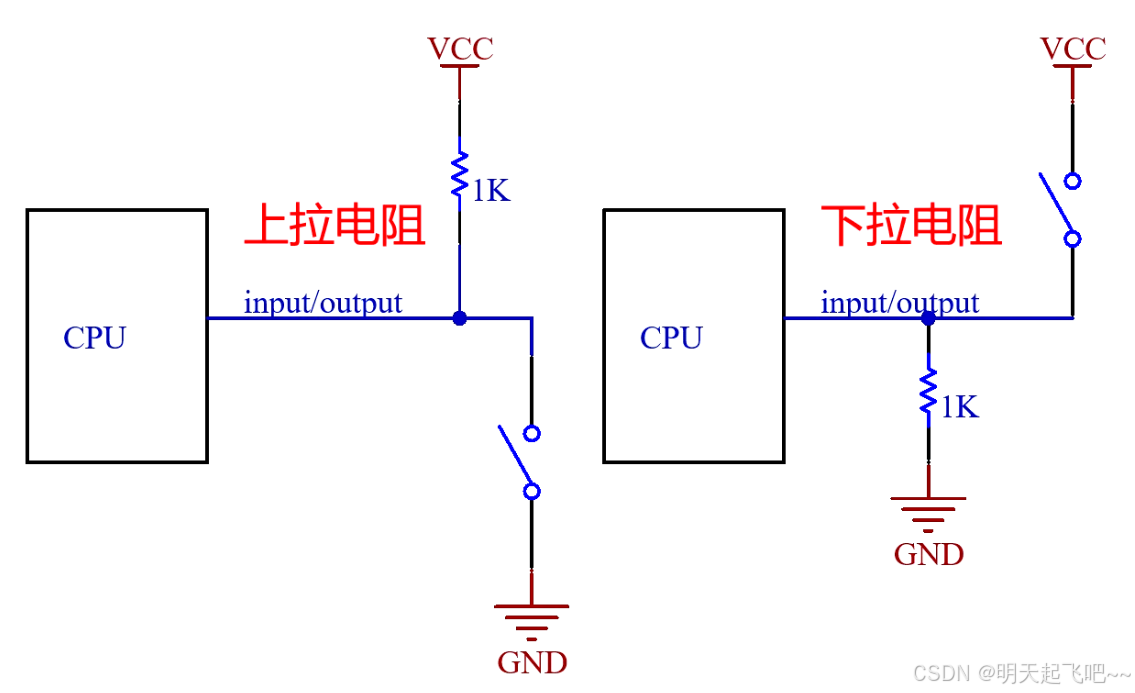

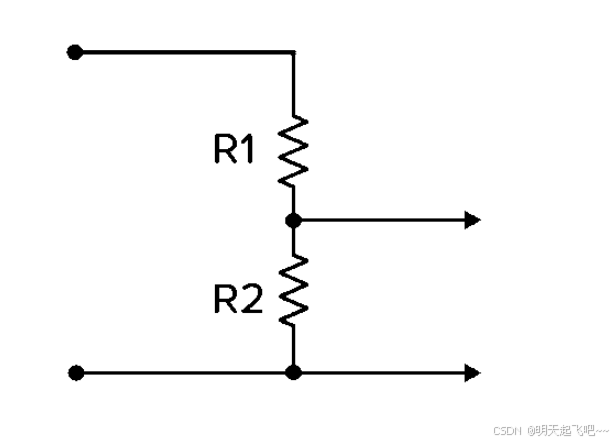

电阻（Resistor） 是电子电路中最基础的被动元件之一，用于限制电流、分压、调节信号幅度等。其核心特性是对电流的阻碍作用，单位为 欧姆（Ω），常用单位还有千欧（kΩ）、兆欧（MΩ）。

关键特性

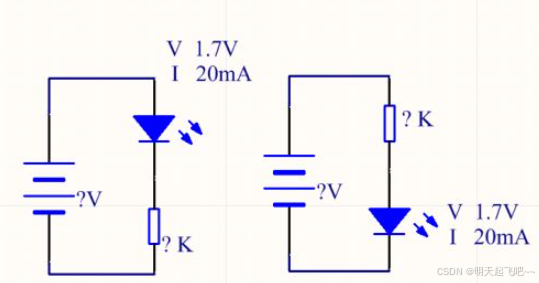

阻碍电流：电阻越大，允许通过的电流越小。
能量转换：电阻将电能转换为热能（焦耳定律）。
线性与非线性：普通电阻为线性元件（电压与电流成正比），某些特殊电阻（如热敏电阻）为非线性。

电阻的工作原理与欧姆定律

欧姆定律（Ohm's Law）

公式：

$V=I * R$

V：电压（伏特，V）
$I$ ：电流（安培，A）
R：电阻（欧姆，Ω）

原理：电阻的阻值由材料、长度、横截面积和温度决定。

$R=\rho \cdot \tfrac{L}{A}$

ρ：材料的电阻率（Ω·m）
L：导体长度（m）
A：导体横截面积（m²）

功率计算

电阻的功率（P）表示其消耗的能量，计算公式：
$P=I^{2}\times R$ 或 $P=V^{2}\div R$
单位：瓦特（W）。

电阻的分类

按功能分类

固定电阻：阻值不可变。
- 碳膜电阻：成本低，精度一般（±5%）。
- 金属膜电阻：精度高（±1%），温度稳定性好。
- 绕线电阻：功率大（可达数百瓦），用于大电流场景。
- 贴片电阻（SMD）：体积小，适合高密度电路板。
可变电阻：阻值可调节。
- 电位器（Potentiometer）：用于分压或调幅（如音量旋钮）。
- 敏感电阻：阻值随环境变化。

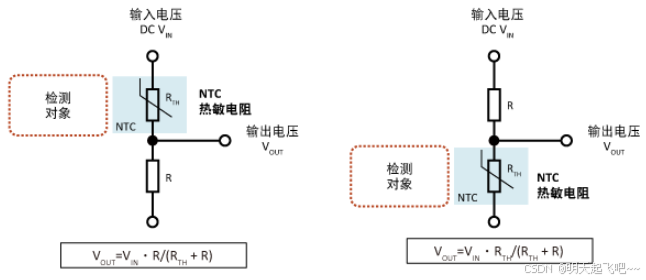

  - 热敏电阻（NTC/PTC）：温度敏感（如温度传感器）。

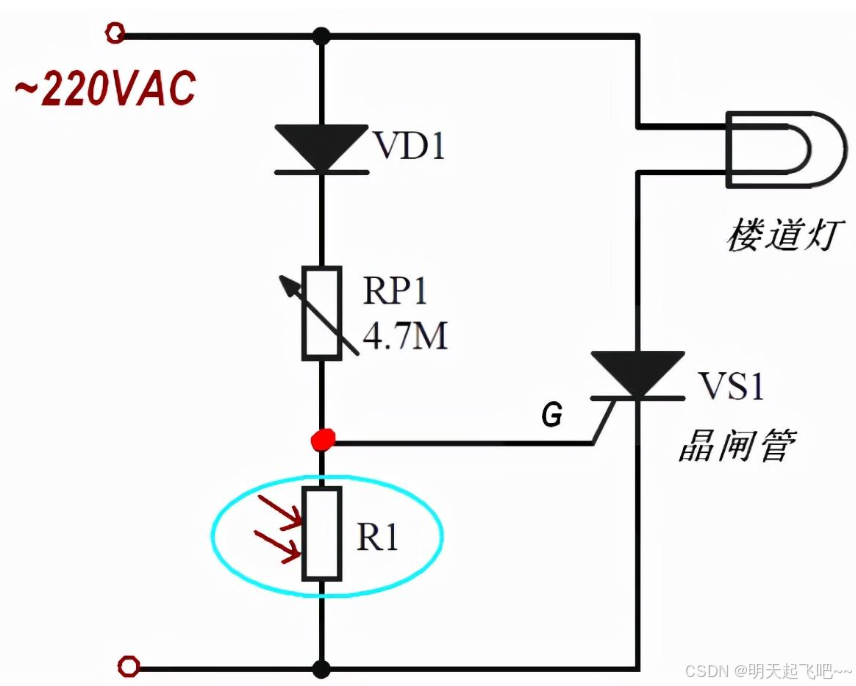

  - 光敏电阻（LDR）：光照敏感（如自动夜灯）。

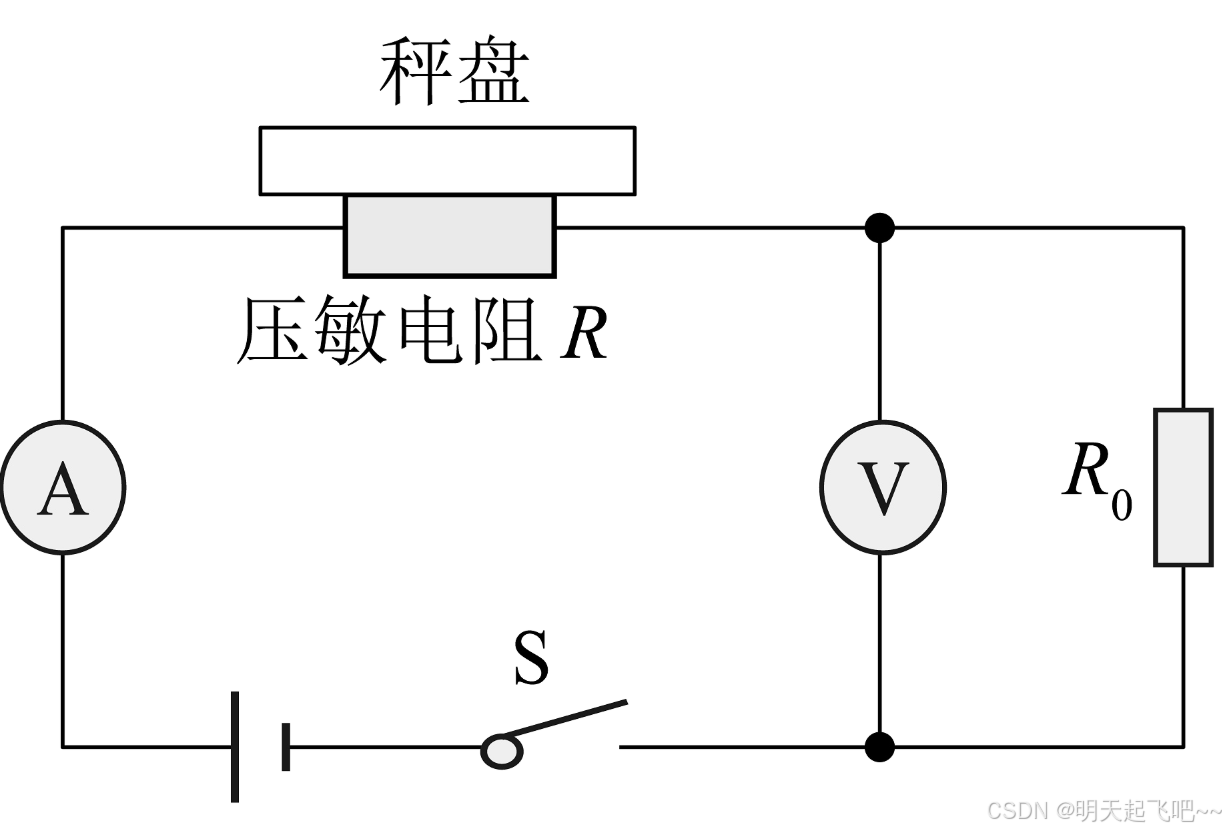

  - 压敏电阻（VDR）：电压敏感（过压保护）。
  - 磁敏电阻 ：阻值随磁场强度变化，用于磁场检测。

类型	特点	应用场景
固定电阻	阻值不可变，最常用的电阻类型	限流、分压、负载
- 碳膜电阻	成本低、稳定性好，精度±5%~±10%	通用电路
- 金属膜电阻	精度高（±0.1%~±5%）、耐高温	高精度仪器、通信设备
- 绕线电阻	功率高（5W~25W）、稳定性强	大电流设备（如电源）
可变电阻	阻值可调	电位器、微调电阻
特殊电阻	具有特殊特性（如温度敏感、光敏等）	传感器、保护电路
- 热敏电阻（NTC）	温度升高时阻值下降	温度补偿、过流保护
- 光敏电阻	光照强度变化时阻值变化	光控开关、光传感器
- 压敏电阻	电压超过阈值时阻值骤降	过压保护（如电源输入端）

按封装形式分类

直插式：性能稳定，适用于高压电源电路板及大功率电路

贴片式（SMD）：体积小，适合高密度电路板。

排阻：将若干个参数完全相同的电阻集中封装在一起，组合制成的

封装类型	特点	典型尺寸（英制）
直插式（THD）	通过引脚焊接到电路板	0805、1206等
贴片式（SMD）	体积小、适合自动化生产	0402、0603等
排阻	多个电阻集成在一个封装内	SIP、SOP系列

电阻的参数与标识方法

主要参数

标称阻值：电阻的设计阻值（如1kΩ、10kΩ）。
公差（精度）：允许的阻值偏差范围（如±5%、±1%）。
额定功率：电阻能承受的最大功率（如1/4W、1W）。
温度系数：阻值随温度变化的比率（ppm/℃）。

标识方法

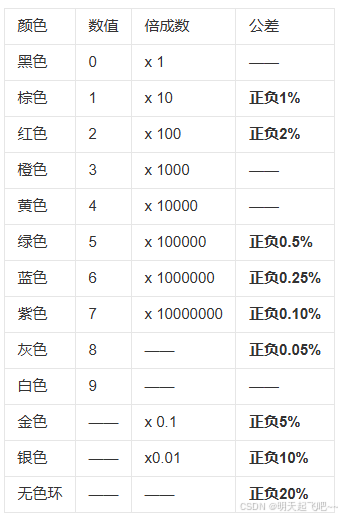

色环法（四环/五环电阻）：
- 四环电阻：前两环为有效数字，第三环为倍数，第四环为公差。
- 五环电阻：前三环为有效数字，第四环为倍数，第五环为公差。
- 示例：
  - 黄紫红金 → 4 7 ×10² ±5% → 4700Ω ±5%。
数字直标法：
- 贴片电阻：如“103”表示10×10³Ω=10kΩ。
- 直插电阻：直接标注阻值和单位（如“220Ω ±5%”）。
