【示波器】如何利用示波器自动记录和保存数据

示波器是检测电子线路最有效的工具之一，通过观察电子电路中一些关键节点如某些引脚，MOS管的输出波形，可以直观的检查电路工作是否正常，验证电子电路设计是否恰当。

在平时使用示波器的过程中，经常会用示波器去卡某一个信号的波形，或者某条电路的电压等等，可以说是用途非常广。

但是如果想要利用示波器进行长时间的数据记录，并保存数据，要怎么操作才能完成？

在某些应用场景下，需要无人值守，长时间的把数据记录下来，这个时候就需要这样操作示波器。

首先把需要测量信号的测量参考量进行添加，比如说添加幅度，测量的脉冲宽度以及上升时间，下降时间等等。

选择完需要的测量量之后，点击“Results”按钮，点击添加，这时测量后的结果会生成一个列表。

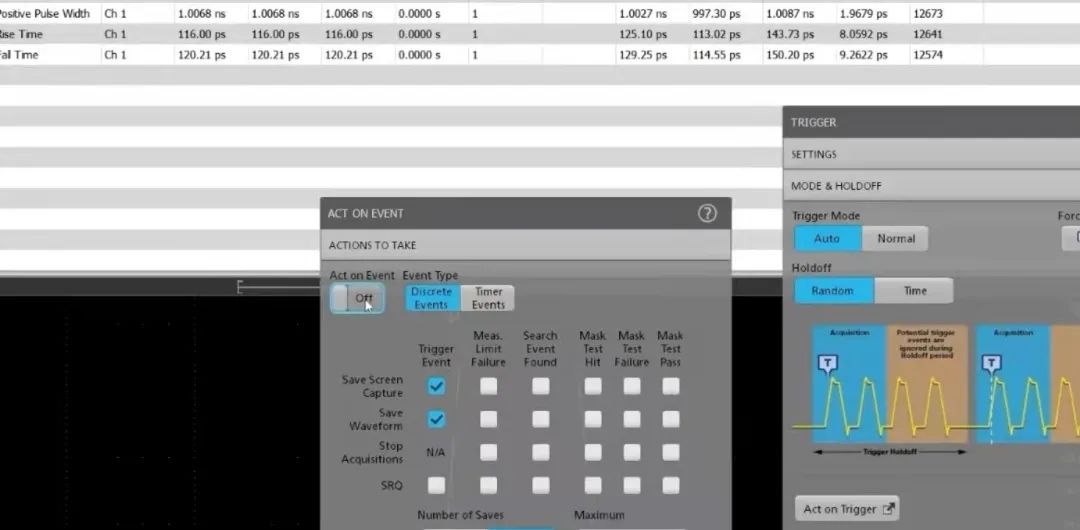

然后点击最下面菜单栏的Trigger, 点开之后选择MODE，然后选择Act on Trigger，就是满足条件后去执行。

Act on Trigger会有两种模式进行选择

Discrete Events: 满足条件后进行自动保存数据

Timer Events: 定时进行自动保存数据，选择Timer Events相比于Discrete Events会多出一个可保存量测量数据。

选择完模式之后，就是在Act on Trigger中选择限制条件，比如说保存图片还是保存波形数据（一般是都保存），以及设置最大保存图片的数量，也就是数量限制。

最后就是设置保存路径了，可以根据自己的使用习惯设置保存路径。

数据保存格式可以设置为3种：wfm, csv, mat。

设置完所有的东西内容之后，就可以正式开始这个自动保存的过程了，点击Act on Event的on/off键，点击之后就会自动开始执行保存操作，执行完之后会自动恢复到off的状态，表示操作已经完成。

不过以上的操作不是对所有的示波器都有效果，前提条件是你的示波器得是存储示波器，也就是具备用触发存储和时间存储的功能，不然无法完成以上操作。

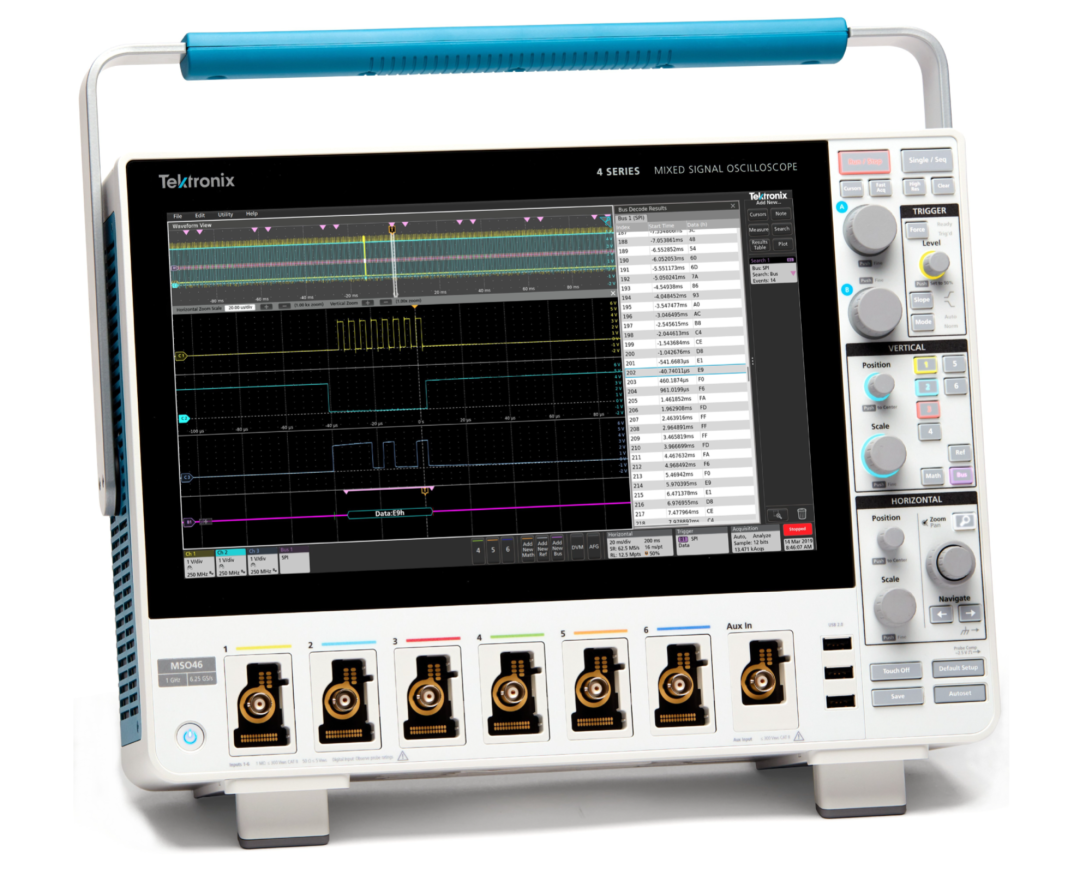

知名的示波器品牌：国内的普源做的还可以，国外的有泰克（Tek）,安捷伦，力科等，不过如果从性能上看的话，国外的泰克和安捷伦是属于示波器中的龙头，市场占有率分别为50%和40%左右。
