最近一直在做机器学习和能源系统优化相关的前期学习，根据以前导师的推荐，尝试强化学习方法在能源调度优化中的应用，一些简单的测试分享给大家，如果有大佬有改进或其他建议欢迎交流。

1. 背景介绍

在能源系统中，面对多样化的能源需求（如电力、热力、冷需求）和不确定的可再生能源供应（如风电、光伏），如何实现能源的高效调度成为一个重要问题。多能系统的调度优化需要在以下目标之间进行权衡：

满足能源需求：保证电力、热力和冷需求的实时供应。
优化储能设备使用：合理利用储能设备（如电池）进行充放电。
碳捕集与成本控制：在满足低碳目标的同时，降低碳捕集设备的运行成本。
传统方法往往基于线性规划或动态规划，难以应对系统的非线性、不确定性和高维特性。强化学习（Reinforcement Learning, RL）提供了一种新思路，通过智能体与环境的交互，不断优化策略，动态适应复杂的能源调度场景。

模型框架
本文采用 Soft Actor-Critic (SAC) 算法，结合 Gym 环境自定义了一个多能系统的调度优化模型，主要由以下几个部分构成：

2.1 状态空间

状态空间用于描述当前多能系统的运行状态，本文设计了 6 个状态变量：

电力需求（Power Demand）
热需求（Heat Demand）
冷需求（Cooling Demand）
储能状态（SOC, State of Charge）
风电输出（Wind Power）
光伏输出（PV Power）
这些状态变量的取值范围被归一化到 [0,1]

2.2 动作空间
动作空间表示智能体可以采取的控制动作，包括：
储能充放电功率（Storage Power）：取值范围 [−1,1]，正值表示充电，负值表示放电。
碳捕集设备加载率（Carbon Capture Rate）：取值范围 [0,1]，表示碳捕集设备的运行负荷率。

2.3 奖励函数

奖励函数用于评估每一步智能体动作的优劣，包含两个部分：

能量平衡奖励

$R_{balance} = -max(0, 需求总量 - 供应总量)$

碳捕集成本奖励

$R_{carbon} = -0.1 * 碳捕集率$

总奖励函数

$R = R_{balance} + R_{carbon}$

2.4 学习目标

智能体通过 SAC 算法学习一个最优策略 (\pi(a|s))，以最大化累积奖励：

$G_t = Σ (γ^k * R(s_{t+k}, a_{t+k}))$

其中：

(G_t)：从当前时间步 (t) 开始的累计折扣奖励；
(γ)：折扣因子，用于权衡短期和长期奖励，取值范围 ([0, 1])。

环境更新公式

储能状态更新

$SOC = c l i p (SOC + St or a g e P o w er * 0.05, 0, 1)$

其中：

(SOC)：储能设备的状态，范围为 ([0, 1])；
(Storage Power)：储能的充放电功率；
(clip)：限制范围在 ([0, 1])。

3. 模型工作流程

模型的整体流程如下：

初始化环境：
定义状态空间、动作空间和初始状态。
智能体交互：
智能体根据策略网络 (Π(a|s)) 输出动作，与环境交互并获取新的状态和奖励。
奖励计算：
根据智能体的行为，环境计算奖励，智能体用此信息优化策略。
终止条件：
当时间步达到 200 或其他终止条件时，回合结束，重新初始化环境。

在stable_baselines3中我们创建的SAC框架下，默认采用MLP作为神经网络（且奖励网络

源代码

测试库环境是否正确，测试在python3.9.20环境中完成

import gym
import stable_baselines3
import optuna
import numpy

print(gym.__version__)
print(stable_baselines3.__version__)
print(optuna.__version__)
print(numpy.__version__)

输出如下：

0.26.2
2.4.0
4.1.0
1.26.4
e:\Pythonworkshop\DRL_work\.conda\lib\site-packages\tqdm\auto.py:21: TqdmWarning: IProgress not found. Please update jupyter and ipywidgets. See https://ipywidgets.readthedocs.io/en/stable/user_install.html
  from .autonotebook import tqdm as notebook_tqdm

项目测试代码：

import numpy as np
import gym
from gym import spaces
from stable_baselines3 import SAC
from stable_baselines3.common.vec_env import DummyVecEnv
from stable_baselines3.common.callbacks import EvalCallback
import optuna

class MultiEnergySystemEnv(gym.Env):
    def __init__(self):
        super(MultiEnergySystemEnv, self).__init__()

        # 状态空间：电力需求、热需求、冷需求、储能SOC、风电、光伏
        self.observation_space = spaces.Box(low=0, high=1, shape=(6,), dtype=np.float32)

        # 动作空间：储能充放电功率[-1, 1]，碳捕集设备加载率[0, 1]
        self.action_space = spaces.Box(low=np.array([-1, 0]), high=np.array([1, 1]), dtype=np.float32)

        # 初始化状态
        self.state = self.reset()
        self.timestep = 0

    def reset(self):
        # 初始化状态
        self.timestep = 0
        self.state = np.random.uniform(0, 1, size=(6,))
        return self.state

    def step(self, action):
        """
        动作的执行：
        - action[0]: 储能充放电功率（-1到1),这里假设功率是可以直接调节的，而且没设置上下限
        - action[1]: 碳捕集设备加载率(0到1),同理。
        """
        power_demand, heat_demand, cooling_demand, soc, wind_power, pv_power = self.state
        storage_power = action[0]
        carbon_capture_rate = action[1]

        # 更新储能状态
        soc = np.clip(soc + storage_power * 0.05, 0, 1)

        # 奖励函数：
        # 1. 满足需求的程度（正向奖励）,因为是随机的数据，所以采用简单的正向奖励，满足需求的程度越高，奖励越高，没满足就是负值奖励
        renewable_supply = wind_power + pv_power + storage_power
        unmet_demand = max(0, power_demand + heat_demand + cooling_demand - renewable_supply)
        energy_balance_penalty = -unmet_demand

        # 2. 碳捕集成本（负向奖励），碳捕捉的开启量越多，成本越高，是一个负向奖励，但是我们要实现碳捕捉达到碳平衡，所以需要衡量。
        carbon_capture_cost = -0.1 * carbon_capture_rate

        # 总奖励
        reward = energy_balance_penalty + carbon_capture_cost

        # 更新状态
        self.state = np.random.uniform(0, 1, size=(6,))
        self.state[3] = soc  # 保留SOC状态
        self.timestep += 1

        # 结束条件
        done = self.timestep >= 200

        return self.state, reward, done, {}

    def render(self, mode='human'):
        pass

# 创建环境
env = DummyVecEnv([lambda: MultiEnergySystemEnv()])

# 使用Optuna优化超参数
def optimize_sac(trial):
    # 超参数搜索空间
    learning_rate = trial.suggest_loguniform('learning_rate', 1e-4, 1e-2)
    batch_size = trial.suggest_categorical('batch_size', [64, 128, 256])
    gamma = trial.suggest_uniform('gamma', 0.9, 0.99)

    # 初始化模型
    model = SAC("MlpPolicy", env, learning_rate=learning_rate, batch_size=batch_size, gamma=gamma, verbose=0)

    # 定义评估回调
    eval_callback = EvalCallback(env, eval_freq=500, n_eval_episodes=5, deterministic=True, verbose=0)

    # 训练模型
    model.learn(total_timesteps=5000, callback=eval_callback)

    # 返回评估奖励
    return eval_callback.last_mean_reward

# 使用Optuna调优超参数
study = optuna.create_study(direction='maximize')
study.optimize(optimize_sac, n_trials=10)

# 获取最佳超参数
best_params = study.best_params
print("Best Hyperparameters:", best_params)

# # 使用最佳超参数训练最终模型
final_model = SAC("MlpPolicy", env, learning_rate=best_params['learning_rate'], batch_size=best_params['batch_size'], gamma=best_params['gamma'], verbose=1)
final_model.learn(total_timesteps=10000)

# 测试模型
# obs = env.reset()
# for _ in range(200):
#     action, _states = final_model.predict(obs, deterministic=True)
#     obs, reward, done, info = env.step(action)
#     if done:
#         break

输出如下，这里注释可以在简单测试中直接输出（我这里注释掉是因为后续还有可视化代码，我挪到了后面的代码中。

[I 2024-11-26 15:12:57,728] Trial 1 finished with value: -24.918968804553153 and parameters: {'learning_rate': 0.0005655815624737378, 'batch_size': 128, 'gamma': 0.9662472727755294}. Best is trial 1 with value: -24.918968804553153.
[I 2024-11-26 15:14:10,829] Trial 2 finished with value: -50.52137580886483 and parameters: {'learning_rate': 0.00014604497098531745, 'batch_size': 64, 'gamma': 0.9032240575945991}. Best is trial 1 with value: -24.918968804553153.
[I 2024-11-26 15:15:24,957] Trial 3 finished with value: -25.443975274125116 and parameters: {'learning_rate': 0.0037060046463788833, 'batch_size': 256, 'gamma': 0.9818166794679356}. Best is trial 1 with value: -24.918968804553153.
[I 2024-11-26 15:16:39,040] Trial 4 finished with value: -21.29798140048515 and parameters: {'learning_rate': 0.007417257237361141, 'batch_size': 64, 'gamma': 0.9255433805615282}. Best is trial 4 with value: -21.29798140048515.
[I 2024-11-26 15:17:54,145] Trial 5 finished with value: -23.787771976180373 and parameters: {'learning_rate': 0.0008033039100736049, 'batch_size': 64, 'gamma': 0.9048781993641628}. Best is trial 4 with value: -21.29798140048515.
[I 2024-11-26 15:19:05,608] Trial 6 finished with value: -24.925974791962652 and parameters: {'learning_rate': 0.0014261015828433456, 'batch_size': 256, 'gamma': 0.9170627412247911}. Best is trial 4 with value: -21.29798140048515.
[I 2024-11-26 15:20:13,904] Trial 7 finished with value: -42.311299515515564 and parameters: {'learning_rate': 0.0002078766135331994, 'batch_size': 256, 'gamma': 0.935028694164879}. Best is trial 4 with value: -21.29798140048515.
[I 2024-11-26 15:21:23,830] Trial 8 finished with value: -23.916750478430185 and parameters: {'learning_rate': 0.002963057386666943, 'batch_size': 128, 'gamma': 0.9080140367653581}. Best is trial 4 with value: -21.29798140048515.
[I 2024-11-26 15:22:35,843] Trial 9 finished with value: -19.814121935679577 and parameters: {'learning_rate': 0.0008142906301786324, 'batch_size': 64, 'gamma': 0.9677305642804671}. Best is trial 9 with value: -19.814121935679577.
Best Hyperparameters: {'learning_rate': 0.0008142906301786324, 'batch_size': 64, 'gamma': 0.9677305642804671}
Using cuda device
---------------------------------
| time/              |          |
|    episodes        | 4        |
|    fps             | 91       |
|    time_elapsed    | 8        |
|    total_timesteps | 800      |
| train/             |          |
|    actor_loss      | -1.9     |
|    critic_loss     | 0.137    |
|    ent_coef        | 0.57     |
|    ent_coef_loss   | -1.73    |
|    learning_rate   | 0.000814 |
|    n_updates       | 699      |
---------------------------------
过多，后续省略

可视化代码如下：

import numpy as np
import matplotlib.pyplot as plt
obs = env.reset()
# 初始化存储变量
rewards = []
actions = []
states = []

# 测试模型
for _ in range(200):
    action, _states = final_model.predict(obs, deterministic=True)
    obs, reward, done, info = env.step(action)
    actions.append(action.reshape(-1))
    rewards.append(reward)
    states.append(obs.reshape(-1))
    if done:
        break

actions = np.array(actions)
states = np.array(states)
if len(states.shape) == 1:
    states = states.reshape(-1, 1)

rewards = np.array(rewards)

# 奖励趋势
plt.figure(figsize=(10, 6))
plt.plot(rewards, label="Reward per Step")
plt.title("Reward Over Time")
plt.xlabel("Time Step")
plt.ylabel("Reward")
plt.legend()
plt.grid()
plt.show()

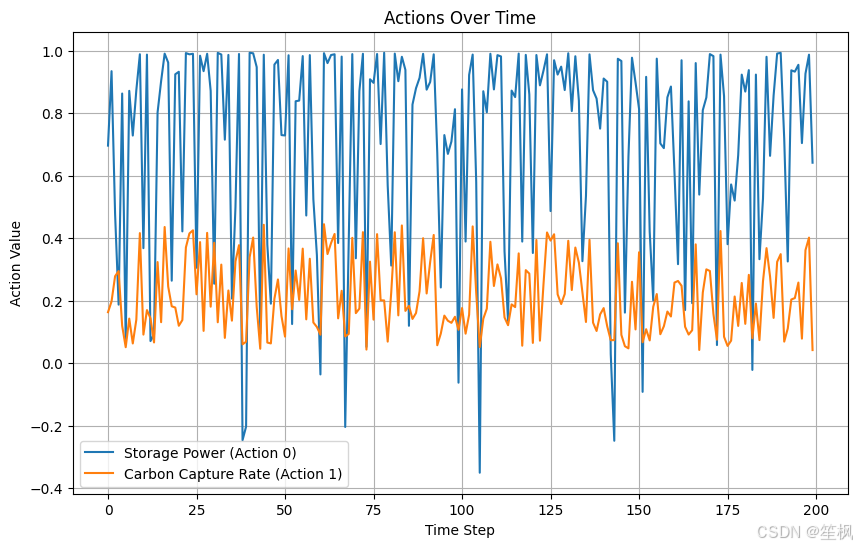

# 动作变化趋势
plt.figure(figsize=(10, 6))
plt.plot(actions[:, 0], label="Storage Power (Action 0)")
if actions.shape[1] > 1:  # 如果有多个动作
    plt.plot(actions[:, 1], label="Carbon Capture Rate (Action 1)")
plt.title("Actions Over Time")
plt.xlabel("Time Step")
plt.ylabel("Action Value")
plt.legend()
plt.grid()
plt.show()

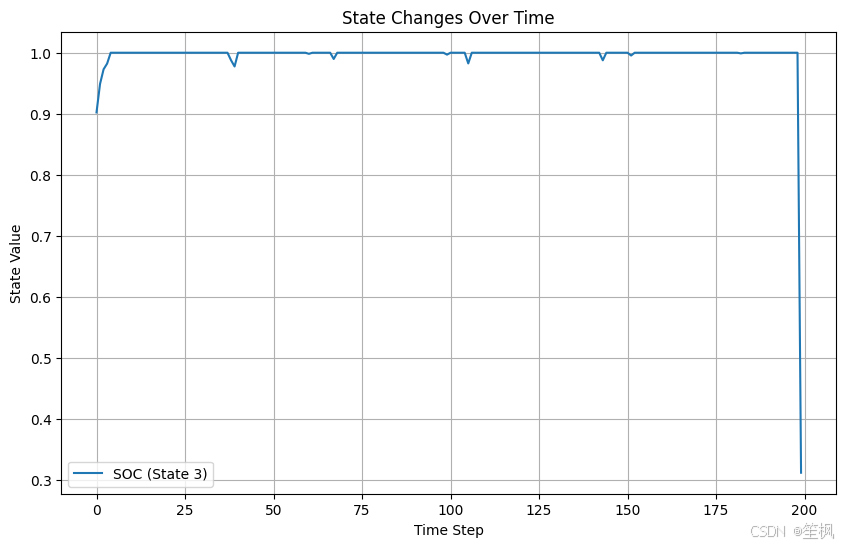

#关键状态变量
plt.figure(figsize=(10, 6))

# 如果状态空间有多维，可以绘制储能状态 (SOC)
if states.shape[1] > 3:  # 确保第 4 列 (索引为 3) 存在
    plt.plot(states[:, 3], label="SOC (State 3)")  # 绘制储能设备状态 (SOC)
else:
    print("State dimension too small, cannot plot SOC.")

plt.title("State Changes Over Time")
plt.xlabel("Time Step")
plt.ylabel("State Value")
plt.legend()
plt.grid()
plt.show()


# 平滑奖励趋势
def moving_average(data, window_size):
    data = np.array(data).flatten()
    return np.convolve(data, np.ones(window_size) / window_size, mode='valid')

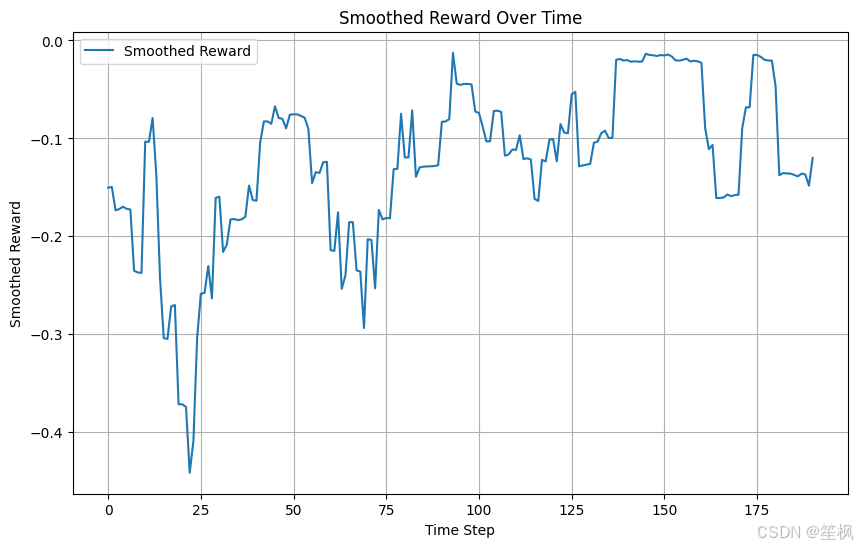

# 平滑奖励曲线
rewards = np.array(rewards).flatten()
plt.figure(figsize=(10, 6))
plt.plot(moving_average(rewards, window_size=10), label="Smoothed Reward")
plt.title("Smoothed Reward Over Time")
plt.xlabel("Time Step")
plt.ylabel("Smoothed Reward")
plt.legend()
plt.grid()
plt.show()
