Gephi软件——复杂网络可视化利器入门学习

最近在学习绘制网络图，了解到Gephi软件，使用后感觉非常方便，记录一下自己的学习过程。

首先Gephi安装使用需要Java环境，安装过程可以看这篇文章，博主讲的很详细了，这里就不赘述了。下面以一个例子简单介绍一下Gephi的使用，展示一下如何使用自己的数据进行绘制。

首先新建一个表格，第一列为source，第二列为target，第三列为weight。

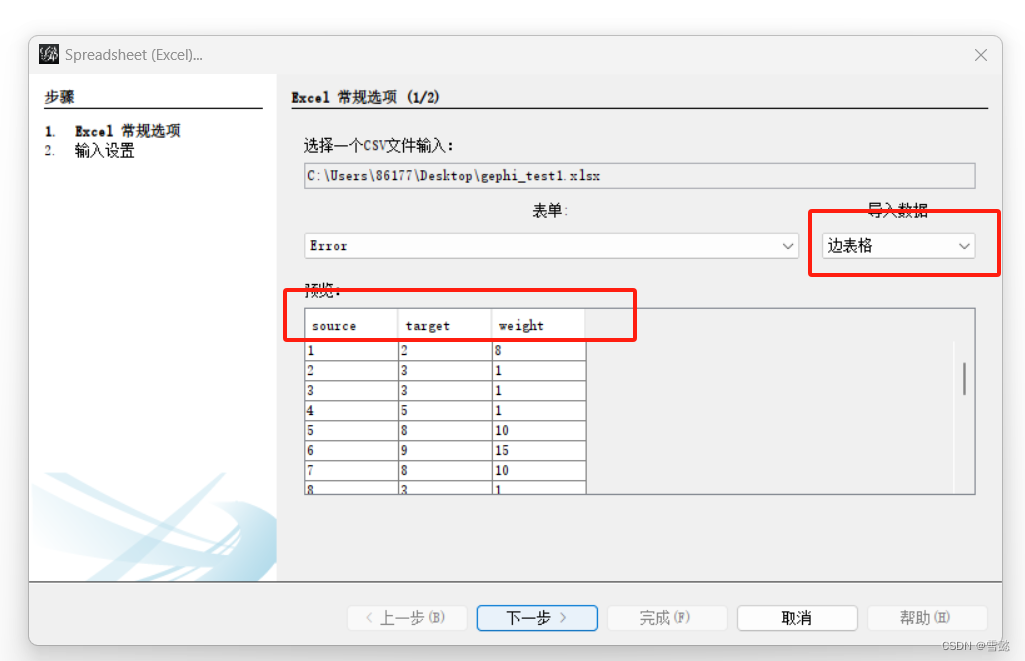

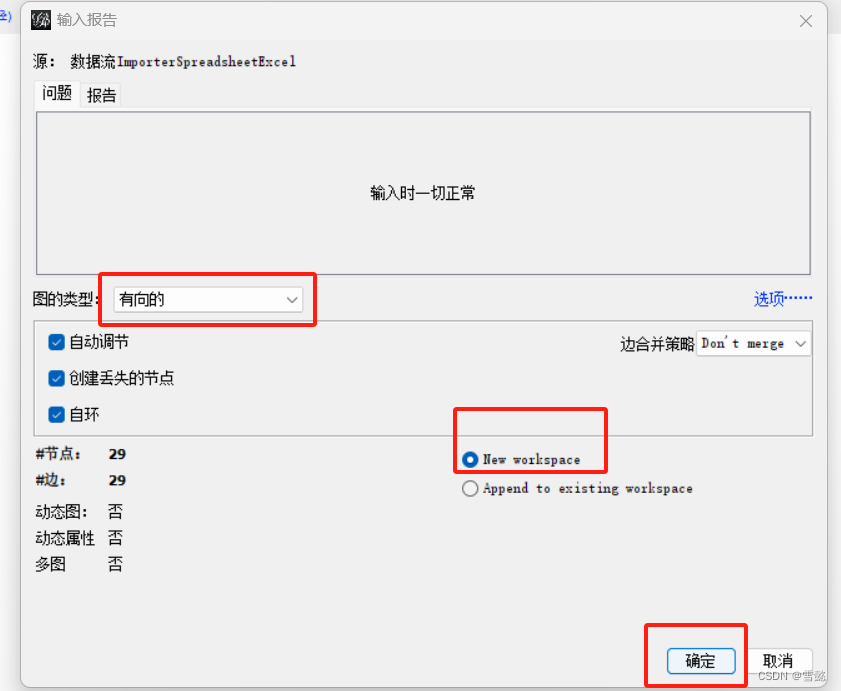

以边表格的数据形式导入，因为有列标题。然后默认选项，到最后，因为数据中有指向性，所以选择了有向图的形式，点击确认，生成一个简单的有向网络图。

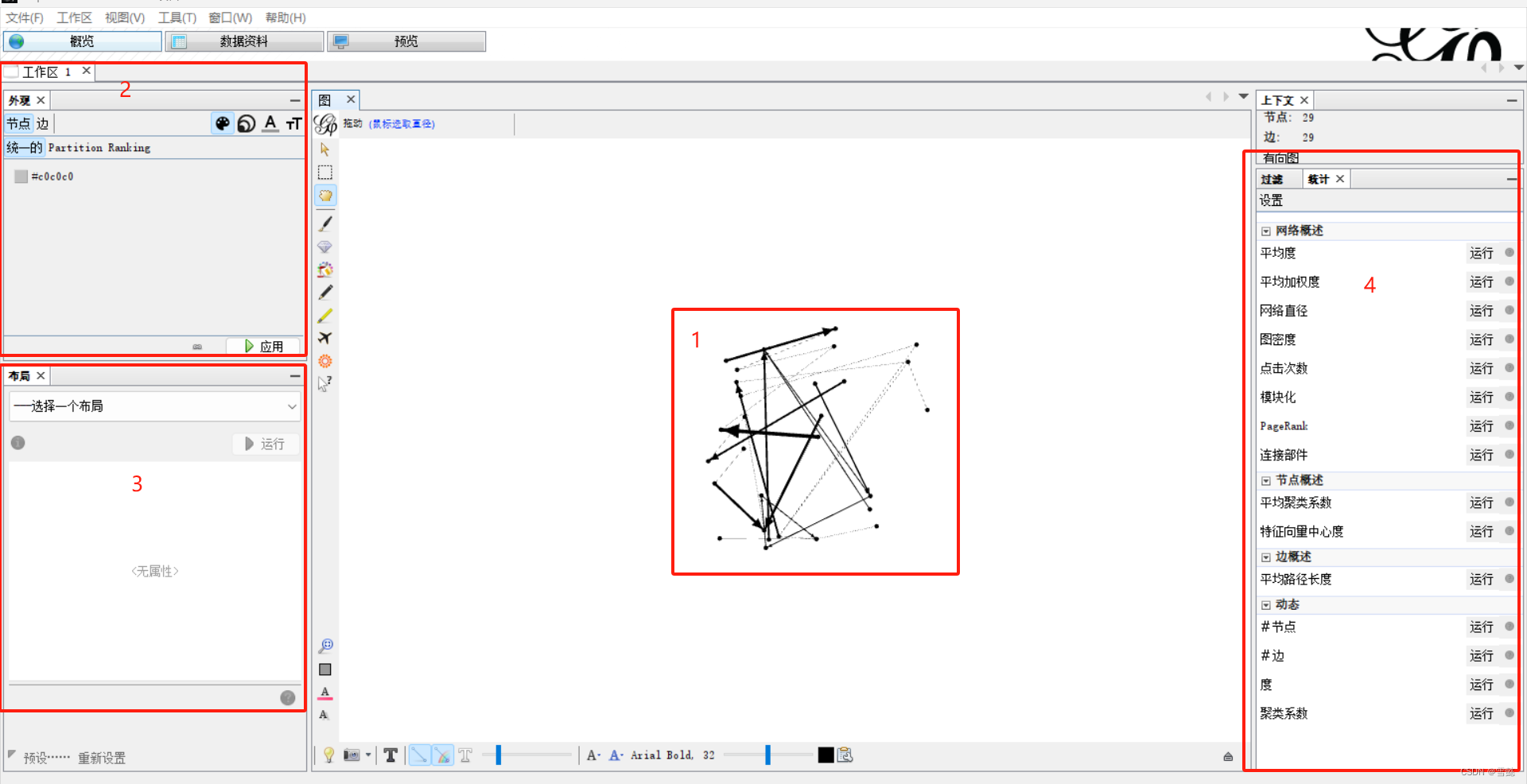

得到的界面显示如下图所示，1为基础网络结构，后续修改；2为工作区，可以对节点和边的外观进行修改；3为布局，可以调整网络的布局；4为指标的计算界面。

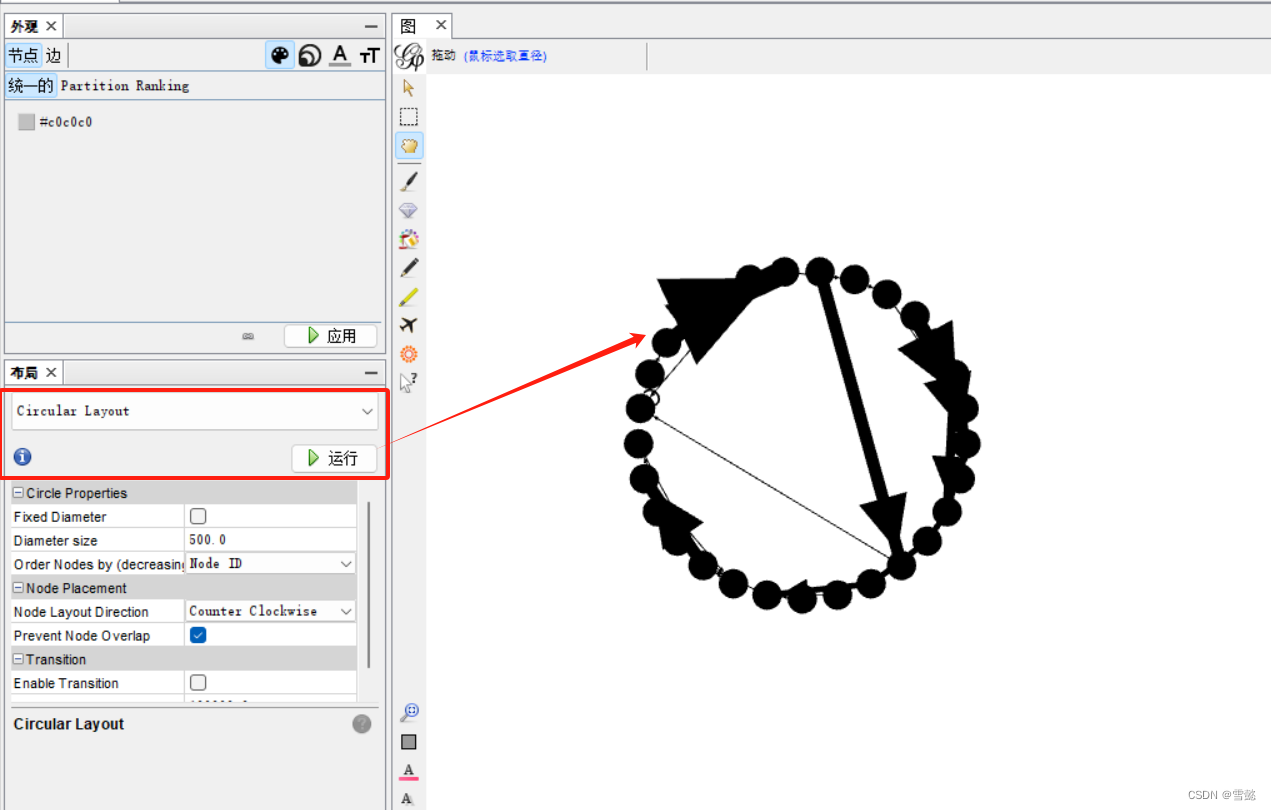

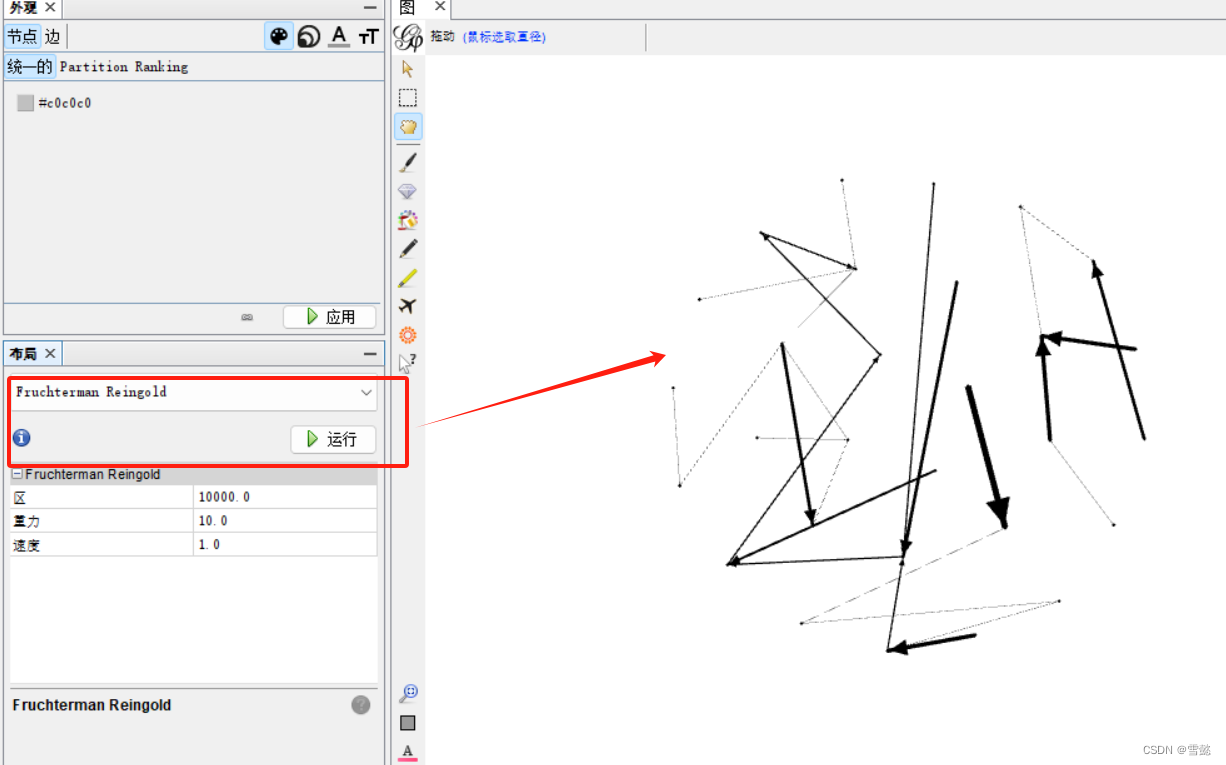

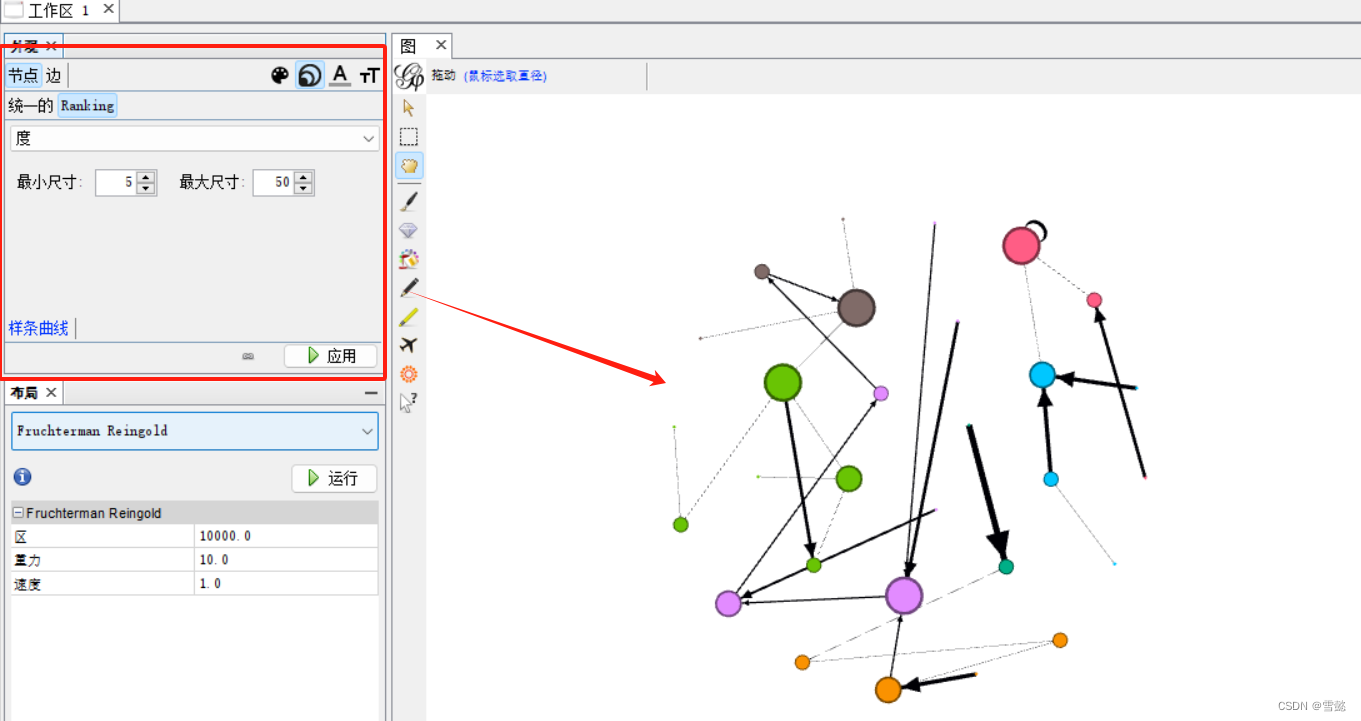

选择一个喜欢的布局，修改后可以有不同的显示格式，然后点击模块化，得到不同的模块分区，然后在工作区对节点进行渲染，可以选择Partition，选择默认的渲染方式。

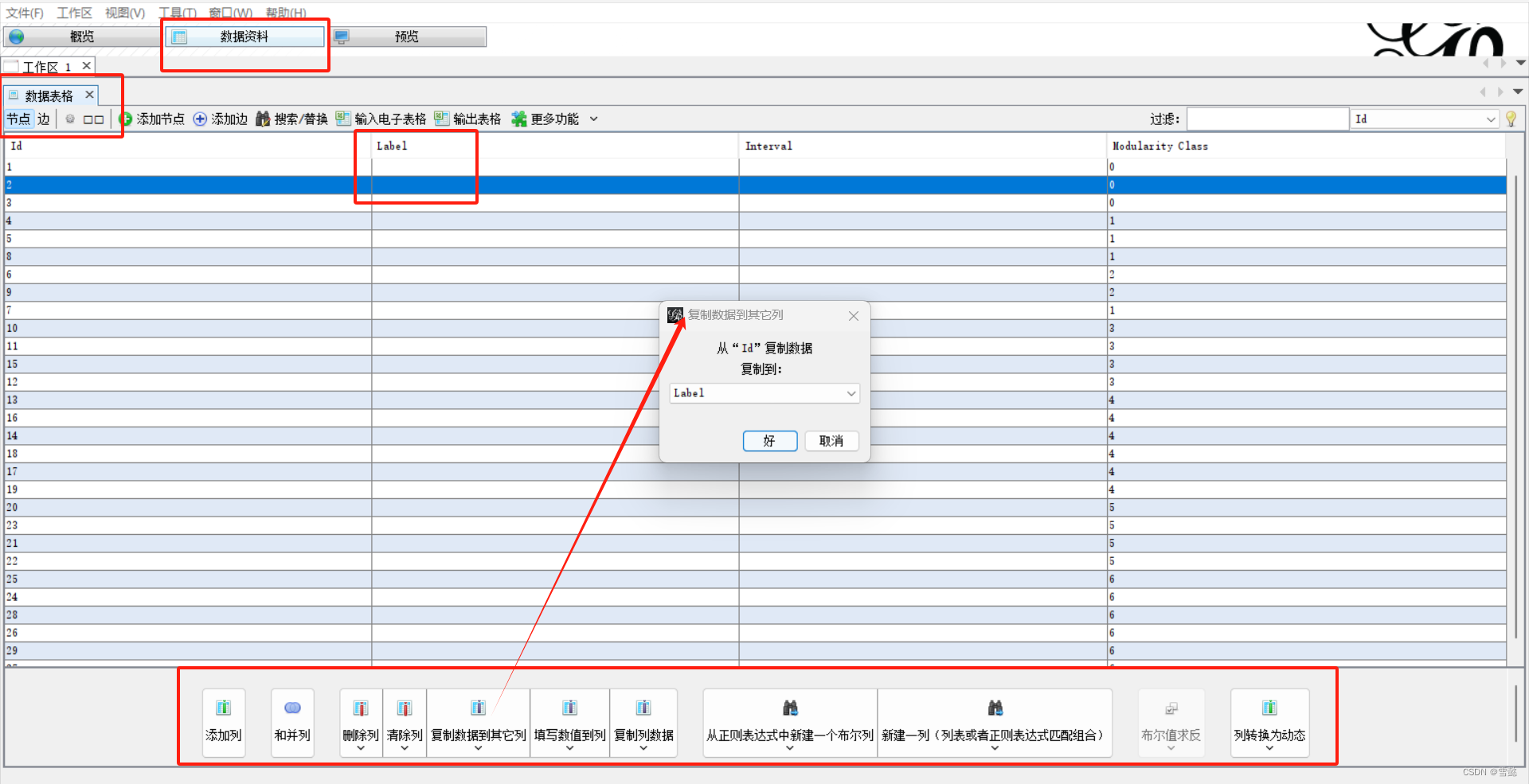

想要添加标签，可以先在数据界面，看一下label列，如果没有的话，可以自己手动添加，也可以直接导入数据。此处，我选择讲讲ID的内容复制到label中，并且手动修改第1和第2个label值（方便观察不同）。然后回到概览界面，

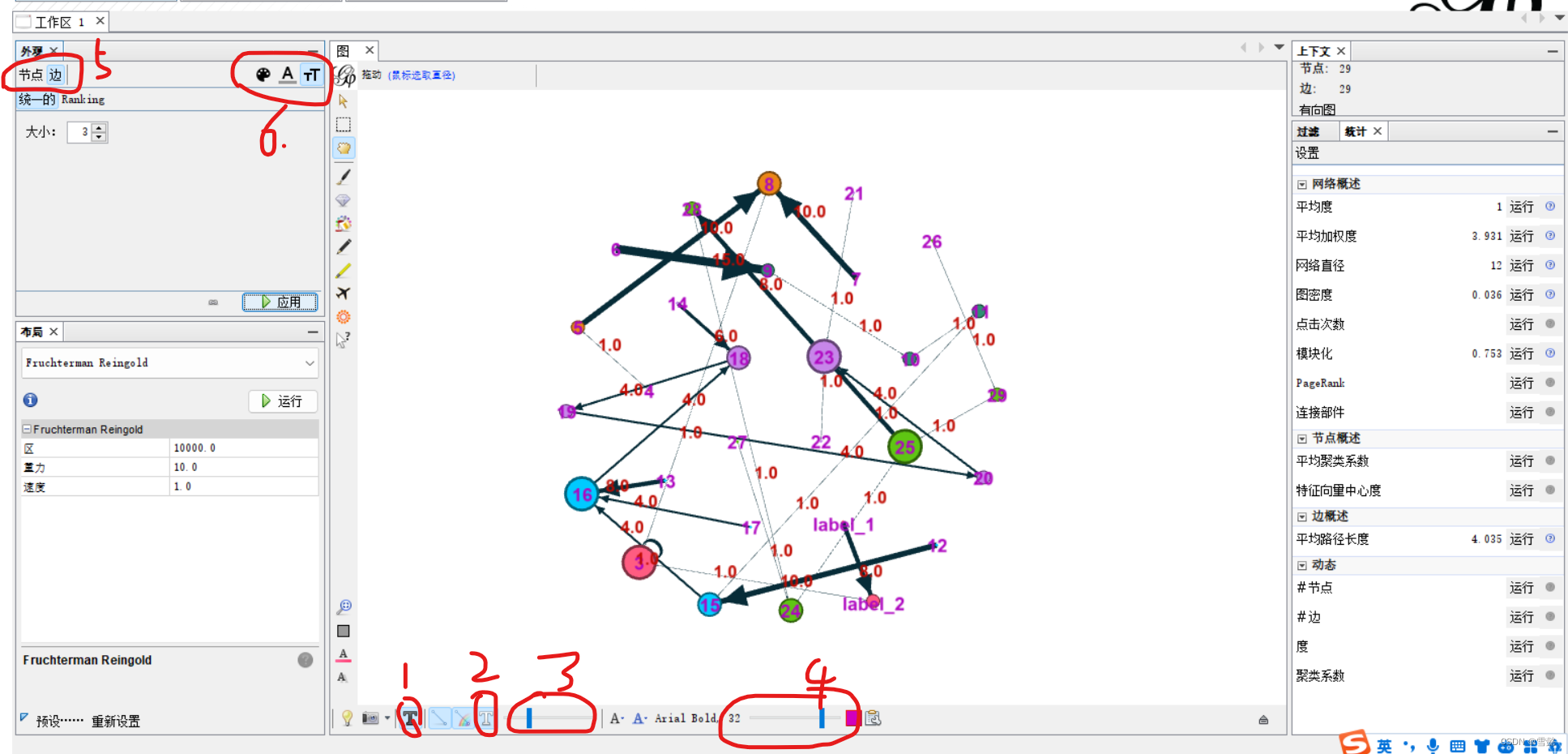

此处的1是节点标签显示，2为边标签显示，3是边的宽度调整，4为节点的字符大小和颜色显示，5是分节点和边，可以对6处的指标进行变化，5和6结合起来调整图像。

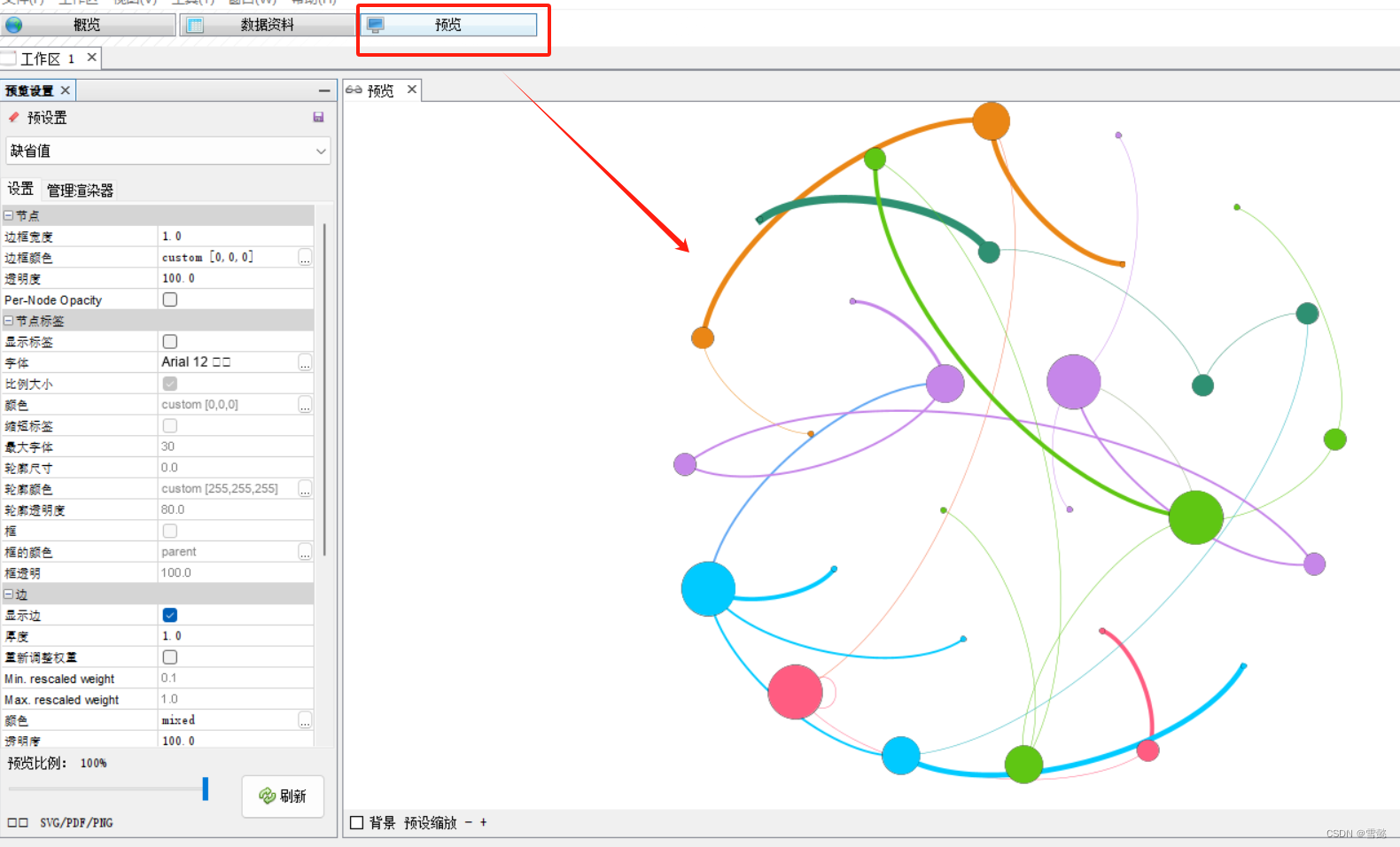

至此，一个基础的网络模型就建立好了，然后选择预览界面（此界面导出图像，但是需要调整），点击刷新按钮，此时出现的界面与我们想要的不一样，需要在工作区进行调整。

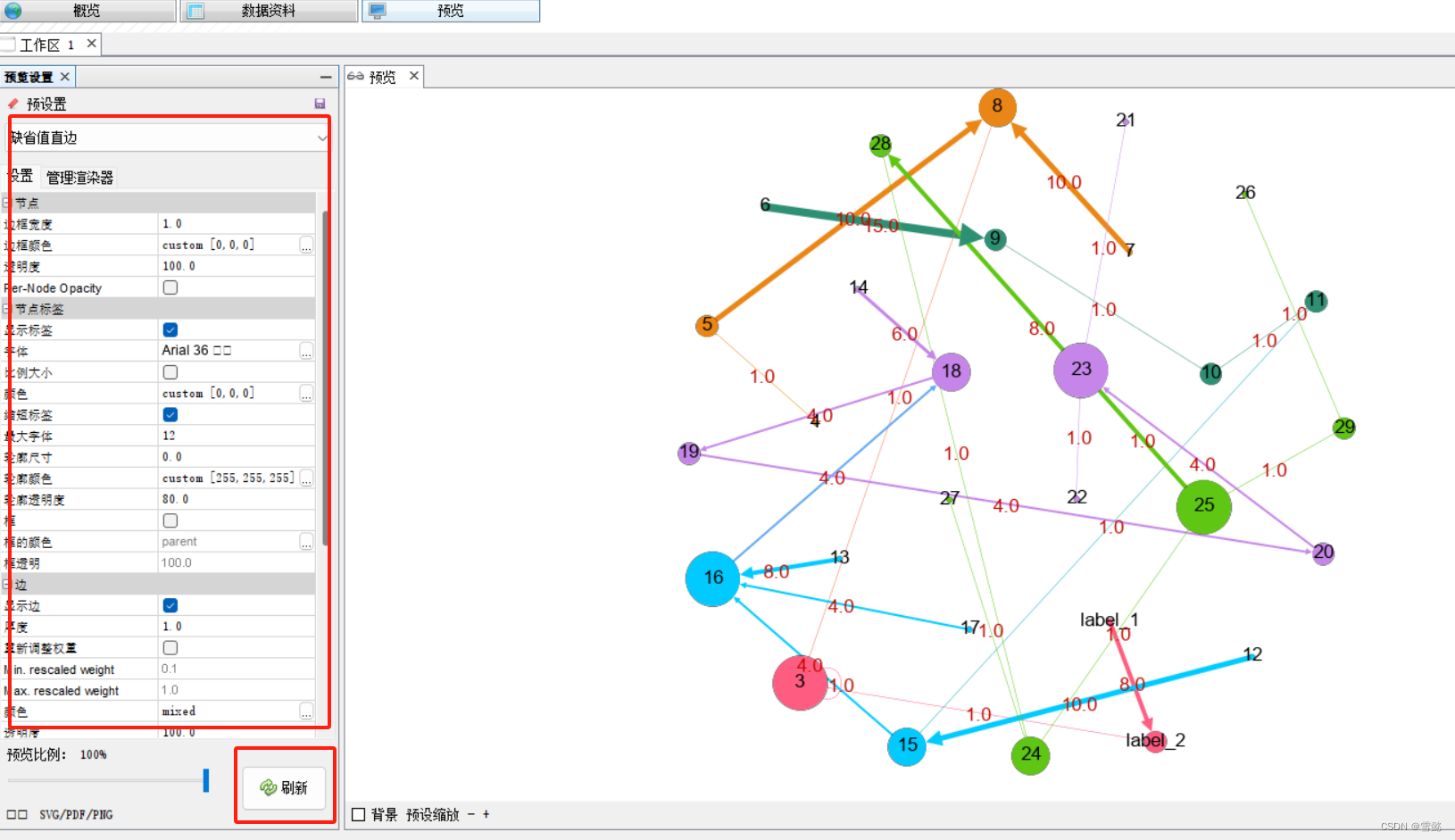

根据左边调整后的结果显示如图，记得每次修改之后要刷新才能看出改动的痕迹。然后点击下面的SVG/PDF/PNG，保存为PDF文件，清晰度比较高。
