Matlab 最短路径问题 构建运输网络 可视化 最小成本（易理解）

解决最短路径问题（最小运输成本）

网上许多解决方法 但是我运行的时候存在问题

在此提供直白一点的过程和可以运行到底的代码

只需要输入：
①相应的节点
②权重w（如果你求的是最短路径:w就是各个节点间的距离 如果求最小成本：w=各节点间的距离*成本）
③出发点 终点

代码输出：
①最短路径的路线 该路径的总距离（花费成本最低的路线 总成本）
②路线图

【案例】

比如说：求节点4→节点3的最小成本

超级简单！
听我解释给你听

代码：
只需要把a,b,c,d四个地方改成你的数据：（到代码里找这两行变量）
①DG=sparse(b,c,w,a,a);
②w;

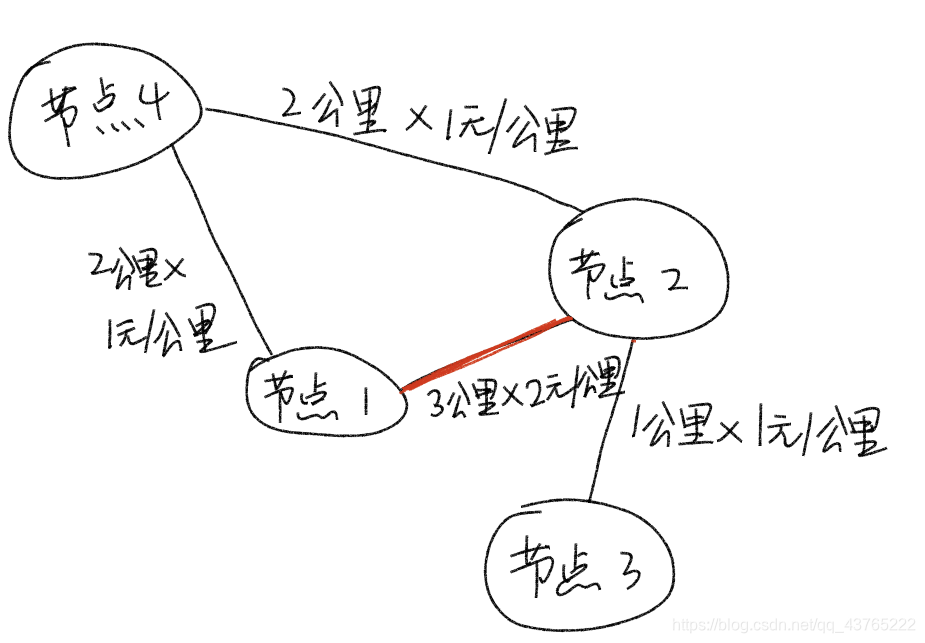

a:你的题的节点的个数（此案例中共4个节点 如图）

b:初始节点（一定要注意！！我之前就是错在这个地方，必须要从小到大写）
c:下一个节点
w:（b→c）对应的距离或者成本
比如说假设这个题只有4个节点：
节点1：它有到节点2、4 两条路径（1→2）（1→4）
节点2：它有到节点1、3、4三条路径（2→1）（2→3）（2→4）
节点3：它有到节点2一条路径（3→1）
节点4：它有到节点1、2两条路径（4→1）（4→2）
那么：
a=4
b=[1 1 2 2 2 3 4 4]
c=[2 4 1 3 4 2 1 2]

w=[6 2 6 1 2 1 2 2]

// 只需要改动两个地方
clear
clc

% 定义路线权
w= [6 2 6 1 2 1 2 2];

% 构造邻接矩阵
DG = sparse([1 1 2 2 2 3 4 4],[2 4 1 3 4 2 1 2],w,4,4);

first = input('请输入初始节点：');
last = input('请输入终止节点：');
% 绘制有向赋权图
h = view(biograph(DG,[],'ShowWeights','on'));
[dist,path,pred] = graphshortestpath(DG,first,last);
% 标记路线经过的节点
set(h.Nodes(path),'Color',[1 0.4 0.4]);
% 标记路线经过的路径
edges = getedgesbynodeid(h,get(h.Nodes(path),'ID'),get(h.Nodes(path),'ID'));
set(edges,'LineColor',[1 0 0]);
set(edges,'LineWidth',1.5);
path
dist

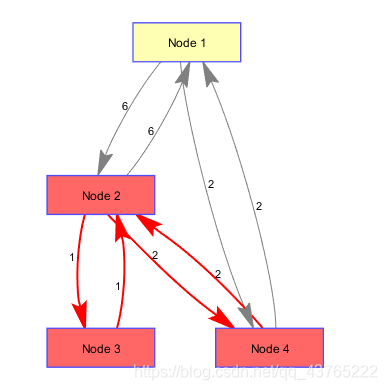

输出的图：（红色的是成本最低的路线）

path:花费成本最低的路径：4→2→3
dist:该路径的总成本：3元
